人体检测和跟踪(Ultralytics YOLO Pose)
功能介绍
本示例采用 yolo-pose 进行人体检测和跟踪算法示例订阅图片，利用BPU进行算法推理，发布包含人体框和人体关键点检测结果msg，并通过多目标跟踪（multi-target tracking ，即MOT）功能，实现检测框的跟踪。
算法支持的检测类别，以及不同类别在算法msg中对应的数据类型如下：
| 类别 | 说明 | 数据类型 |
|---|---|---|
| body | 人体框 | Roi |
| body_kps | 人体关键点 | Point |
人体关键点算法结果索引如下图：
代码仓库： (https://github.com/D-Robotics/mono2d_body_detection)
应用场景：人体检测和跟踪算法是人体运动视觉分析的重要组成部分，可实现人体姿态分析以及人流量统计等功能，主要应用于人机交互、游戏娱乐等领域。
姿态检测案例：4.3. 姿态检测
小车人体跟随案例：4.4. 小车人体跟随
基于人体姿态分析以及手势识别实现游戏人物控制案例：玩转X3派，健身游戏两不误
支持平台
| 平台 | 运行方式 | 示例功能 |
|---|---|---|
| RDK S100 | Ubuntu 22.04 (Humble) | 启动MIPI/USB摄像头，并通过Web展示推理渲染结果 |
准备工作
RDK平台
-
RDK已烧录好Ubuntu 22.04系统镜像。
-
RDK已成功安装TogetheROS.Bot。
-
RDK已安装MIPI或者USB摄像头。
-
确认PC机能够通过网络访问RDK。
使用介绍
人体检测和跟踪(mono2d_body_detection)package订阅sensor package发布的图片，经过推理后发布算法msg，通过websocket package实现在PC端浏览器上渲染显示sensor发布的图片和对应的算法结果。
RDK平台
使用MIPI摄像头发布图片
source /opt/tros/humble/setup.bash
# 从tros.b的安装路径中拷贝出运行示例需要的配置文件。
cp -r /opt/tros/${TROS_DISTRO}/lib/mono2d_body_detection/config/ .
# 配置MIPI摄像头
export CAM_TYPE=mipi
# 启动launch文件
ros2 launch mono2d_body_detection mono2d_body_detection.launch.py kps_model_type:=1 kps_image_width:=640 kps_image_height:=640 kps_model_file_name:=config/yolo11x_pose_nashe_640x640_nv12.hbm
使用USB摄像头发布图片
source /opt/tros/humble/setup.bash
# 从tros.b的安装路径中拷贝出运行示例需要的配置文件。
cp -r /opt/tros/${TROS_DISTRO}/lib/mono2d_body_detection/config/ .
# 配置USB摄像头
export CAM_TYPE=usb
# 启动launch文件
ros2 launch mono2d_body_detection mono2d_body_detection.launch.py kps_model_type:=1 kps_image_width:=640 kps_image_height:=640 kps_model_file_name:=config/yolo11x_pose_nashe_640x640_nv12.hbm
使用本地回灌图片
source /opt/tros/humble/setup.bash
# 从tros.b的安装路径中拷贝出运行示例需要的配置文件。
cp -r /opt/tros/${TROS_DISTRO}/lib/mono2d_body_detection/config/ .
cp -r /opt/tros/${TROS_DISTRO}/lib/dnn_node_example/config/ .
# 配置本地回灌图片
export CAM_TYPE=fb
# 启动launch文件
ros2 launch mono2d_body_detection mono2d_body_detection.launch.py publish_image_source:=config/person_body.jpg publish_image_format:=jpg kps_model_type:=1 kps_image_width:=640 kps_image_height:=640 kps_model_file_name:=config/yolo11x_pose_nashe_640x640_nv12.hbm
结果分析
在运行终端输出如下信息：
[mono2d_body_detection-3] [WARN] [1660219823.214730286] [example]: This is mono2d body det example!
[mono2d_body_detection-3] [WARN] [1747724998.166714029] [mono2d_body_det]: Parameter:
[mono2d_body_detection-3] is_sync_mode_: 0
[mono2d_body_detection-3] model_file_name_: config/yolo11x_pose_nashe_640x640_nv12.hbm
[mono2d_body_detection-3] is_shared_mem_sub: 1
[mono2d_body_detection-3] ai_msg_pub_topic_name: /hobot_mono2d_body_detection
[mono2d_body_detection-3] ros_img_topic_name: /image_raw
[mono2d_body_detection-3] image_gap: 1
[mono2d_body_detection-3] dump_render_img: 0
[mono2d_body_detection-3] model_type: 1
[mono2d_body_detection-3] [BPU][[BPU_MONITOR]][281473010090784][INFO]BPULib verison(2, 1, 2)[0d3f195]!
[mono2d_body_detection-3] [DNN] HBTL_EXT_DNN log level:6
[mono2d_body_detection-3] [DNN]: 3.3.3_(4.1.17 HBRT)
[mono2d_body_detection-3] [WARN] [1747724998.912552895] [mono2d_body_det]: Get model name: yolo11x_pose_nashe_640x640_nv12 from load model.
[mono2d_body_detection-3] [WARN] [1747724998.916663825] [mono2d_body_det]: Enabling zero-copy
[mono2d_body_detection-3] [WARN] [1747724998.916748774] [mono2d_body_det]: Create hbmem_subscription with topic_name: /hbmem_img
[mono2d_body_detection-3] [WARN] [1660219824.895102286] [mono2d_body_det]: input fps: 31.34, out fps: 31.22
[mono2d_body_detection-3] [WARN] [1660219825.921873870] [mono2d_body_det]: input fps: 30.16, out fps: 30.21
[mono2d_body_detection-3] [WARN] [1660219826.922075496] [mono2d_body_det]: input fps: 30.16, out fps: 30.00
[mono2d_body_detection-3] [WARN] [1660219827.955463330] [mono2d_body_det]: input fps: 30.01, out fps: 30.01
[mono2d_body_detection-3] [WARN] [1660219828.955764872] [mono2d_body_det]: input fps: 30.01, out fps: 30.00
输出log显示，程序运行成功，推理时算法输入和输出帧率为30fps，每秒钟刷新一次统计帧率。

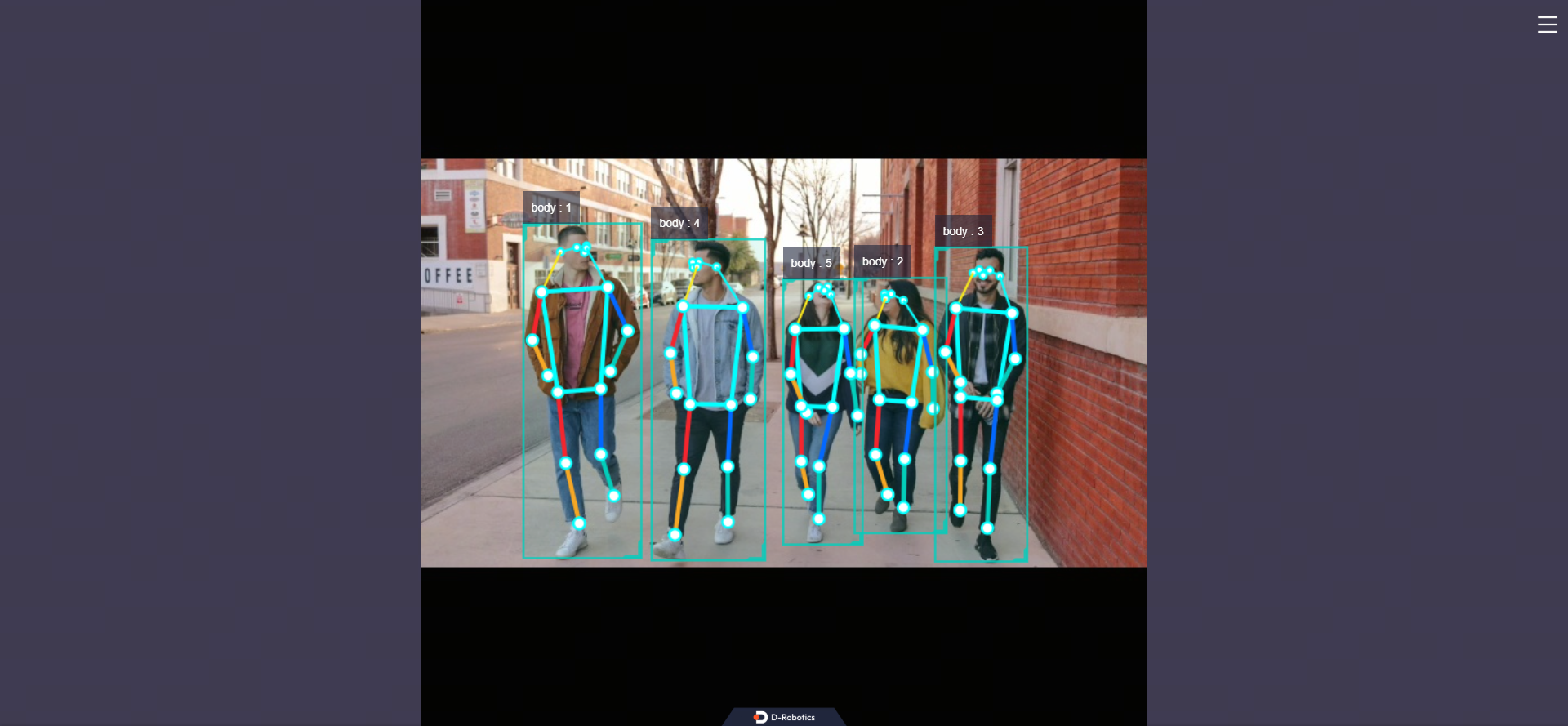

在PC端的浏览器输入http://IP:8000 即可查看图像和算法（人体、人头、人脸、人手检测框，检测框类型和目标跟踪ID，人体关键点）渲染效果（IP为RDK/X86设备的IP地址）：
