1.2.2 RDK X5

在使用RDK X5开发板前，需要做下述准备工作。

烧录准备

供电

RDK X5

RDK X5开发板通过USB Type C接口供电，需要使用支持5V/5A的电源适配器为开发板供电。

更多供电方式参见PoE 供电使用。

RDK X5 Module

RDK X5 Module通过载板上USB Type C接口供电，需要使用支持5V/5A的电源适配器为开发板供电。

警告

请不要使用电脑USB接口为开发板供电，否则会因供电不足造成开发板异常断电、反复重启等异常情况。

更多问题的处理，可以查阅 常见问题 章节。

存储

RDK X5

RDK X5开发板采用Micro SD存储卡作为系统启动介质，推荐至少16GB容量的存储卡，以便满足Ubuntu系统、应用功能软件对存储空间的需求。

RDK X5 Module

RDK X5 Module 核心板自带emmc，载版上有sd卡插槽，支持eMMC和SD卡两种模式启动系统。

优先从eMMC启动，可以通过srpi-config配置启动模式，详情参考srpi-config Advanced Options Boot Order

使用Micro SD存储卡作为系统启动介质时，推荐至少16GB容量的存储卡，以便满足Ubuntu系统、应用功能软件对存储空间的需求。

显示

RDK X5

RDK X5开发板支持HDMI显示接口，通过HDMI线缆连接开发板和显示器，支持图形化桌面显示。

RDK X5 Module

RDK X5 Module开发板支持HDMI显示接口，通过HDMI线缆连接开发板和显示器，支持图形化桌面显示。

网络连接

RDK X5

RDK X5开发板支持以太网、Wi-Fi两种网络接口，用户可通过任意接口实现网络连接功能。

RDK X5 Module

RDK X5 Module开发板支持以太网、Wi-Fi两种网络接口，用户可通过任意接口实现网络连接功能。

系统烧录

RDK套件目前提供Ubuntu 22.04系统镜像，有desktop，server两个版本可供选择；

desktop：带有桌面的Ubuntu系统，可以外接屏幕、鼠标操作；

server：无桌面的Ubuntu系统，可以通过串口、网络远程连接操作。

镜像下载

RDK X5

点击 下载镜像，进入版本选择页面，选择最新版本目录，进入系统下载页。

下载完成后，解压出Ubuntu系统镜像文件，如ubuntu-preinstalled-desktop-arm64.img

警告

1.使用balenaEtcher 验证过程可能会报错，但是可以正常进入系统；

2.官方十分建议使用rufus烧录软件进行镜像安装，相对较为稳定；

RDK X5 Module

注意

RDK X5 Module出厂已经烧写测试版本系统镜像，为确保使用最新版本的系统，建议参考本文档完成最新版本系统镜像的烧写。

点击 下载镜像，进入版本选择页面，选择最新版本目录，进入系统下载页。

下载完成后，解压出Ubuntu系统镜像文件，如ubuntu-preinstalled-desktop-arm64.img

警告

1.使用balenaEtcher 验证过程可能会报错，但是可以正常进入系统；

2.官方十分建议使用rufus烧录软件进行镜像安装，相对较为稳定；

3.RDK X5 Module 只能使用3.2.0 及其后续版本的系统；

系统烧录

提示

在烧录Ubuntu系统镜像前，需要做如下准备：

• 准备至少 16GB 容量的Micro SD卡
• SD 读卡器
• 下载地瓜提供的烧录工具 RDK Studio（可点击此处下载）或镜像烧录工具 Rufus（可点击此处下载）

RDK Studio 工具

使用 RDK Studio 工具烧录系统后可以添加设备进行管理，建议使用 RDK Studio 工具，详细步骤参见 使用 RDK Studio 烧录系统。

Rufus 工具

Rufus是一款支持Windows平台的启动盘制作工具，使用Rufus制作SD启动卡流程如下：

1. 打开Rufus工具，在“设备”下拉框中选择对应的Micro SD存储卡作为目标设备。



2. 点击“选择”按钮，选择解压出来的rdk-x5-ubuntu-preinstalled-desktop-arm64.img文件作为烧录镜像。



3. 其他参数保持默认，点击“开始”按钮，等待烧录完成。烧录完成后，可以关闭Rufus并取出存储卡。



在板烧录

在板烧录

RDK X5

SD卡插入开发板，usb2.0 type c接到PC端，长按Sleep按键（位于耳机接口旁），开发板上电，等待5s，开发板进入烧录模式。

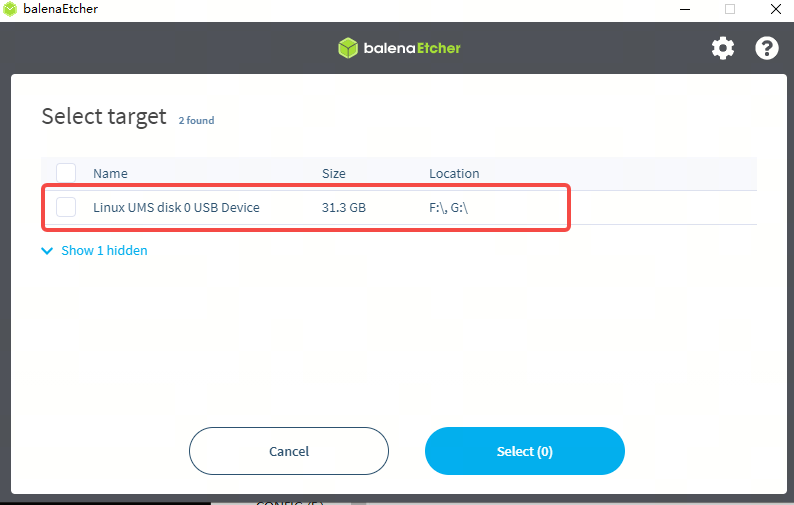

PC可以发现映射成U盘的SD卡，然后依照系统烧录一节，完成系统烧录。

RDK X5 Module

SD卡插入开发板，usb2.0 type c接到PC端，长按Sleep按键（接口23），开发板上电，等待5s，开发板进入烧录模式。

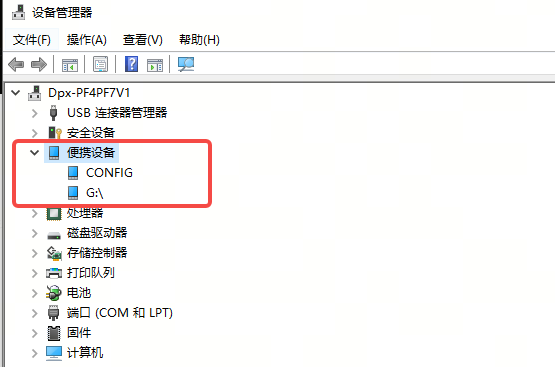

PC可以发现映射成U盘的SD卡；

SD卡不插入开发板，核心板自带的emmc会被映射成U盘；

然后依照系统烧录一节，完成系统烧录。

启动系统

首先保持开发板断电，然后将制作好的存储卡插入开发板的Micro SD卡槽，并通过HDMI线缆连接开发板与显示器，最后给开发板上电。

系统首次启动时会进行默认环境配置，整个过程持续45秒左右，配置结束后会在显示器输出Ubuntu系统桌面。

开发板指示灯说明

• 绿色 指示灯：点亮代表硬件上电正常

如果开发板上电后长时间没有显示输出（2分钟以上），说明开发板启动异常。需要通过串口线进行调试，查看开发板是否正常。

Ubuntu Desktop 版本系统启动完成后，会通过 HDMI 接口在显示器上输出系统桌面，如下图：

常见问题

首次使用开发板时的常见问题如下：

• 上电不开机 ：请确保使用供电中推荐的适配器供电；请确保开发板的Micro SD卡已经烧录过Ubuntu系统镜像
• 使用中热插拔存储卡 ：开发板不支持热插拔Micro SD存储卡，如发生误操作请重启开发板

注意事项

• 禁止带电时拔插除 USB、HDMI、网线之外的任何设备
• RDK X5 的 Type C USB 接口仅用作供电
• 选用正规品牌的USB Type C 口供电线，否则会出现供电异常，导致系统异常断电的问题

提示

更多问题的处理，可以查阅 常见问题 章节，同时可以访问 D-Robotics 开发者官方论坛 获得帮助。

NAND 固件烧录

RDK 最小系统存储于 NAND Flash 中，包含 Bootloader（Miniboot、U-Boot） 等关键启动组件。

设备出厂时已预装与硬件匹配的最新 NAND 固件。

为确保兼容性与设备稳定性，严禁降级刷入旧版本固件，否则可能导致设备无法正常启动。

若您已遇到设备无法启动的情况，请按照以下步骤重新烧录 NAND 固件。

下载 NAND 固件

下载最新的 product_发布日期.zip，解压后得到 product 文件夹，作为后续烧录的镜像所在目录。

-下载地址：https://archive.d-robotics.cc/downloads/miniboot/rdk_x5/

下载安装烧录工具

XBurn是官方提供的镜像烧录工具，可以用于烧录RDK X5 NAND固件。它提供了直观的图形界面，用户只需点击几步即可完成镜像烧录，非常便捷。

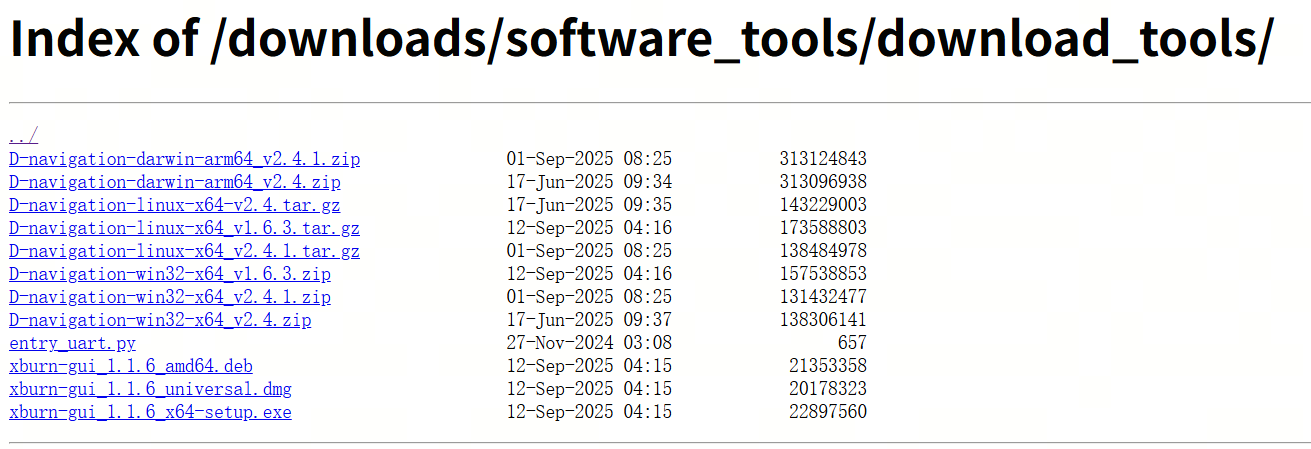

• 下载地址：https://archive.d-robotics.cc/downloads/software_tools/download_tools/

windows 系统下载 XBurn-gui_版本号_x64-setup.exe。

Ubuntu 系统下载 XBurn-gui_版本号_x64-setup.deb。

MAC 系统下载 XBurn-gui_版本号_x64-setup.dmg。

windows 系统下安装与启动 XBurn

1. 双击安装包 xburn-gui_1.1.5_x64-setup.exe 即可进行安装

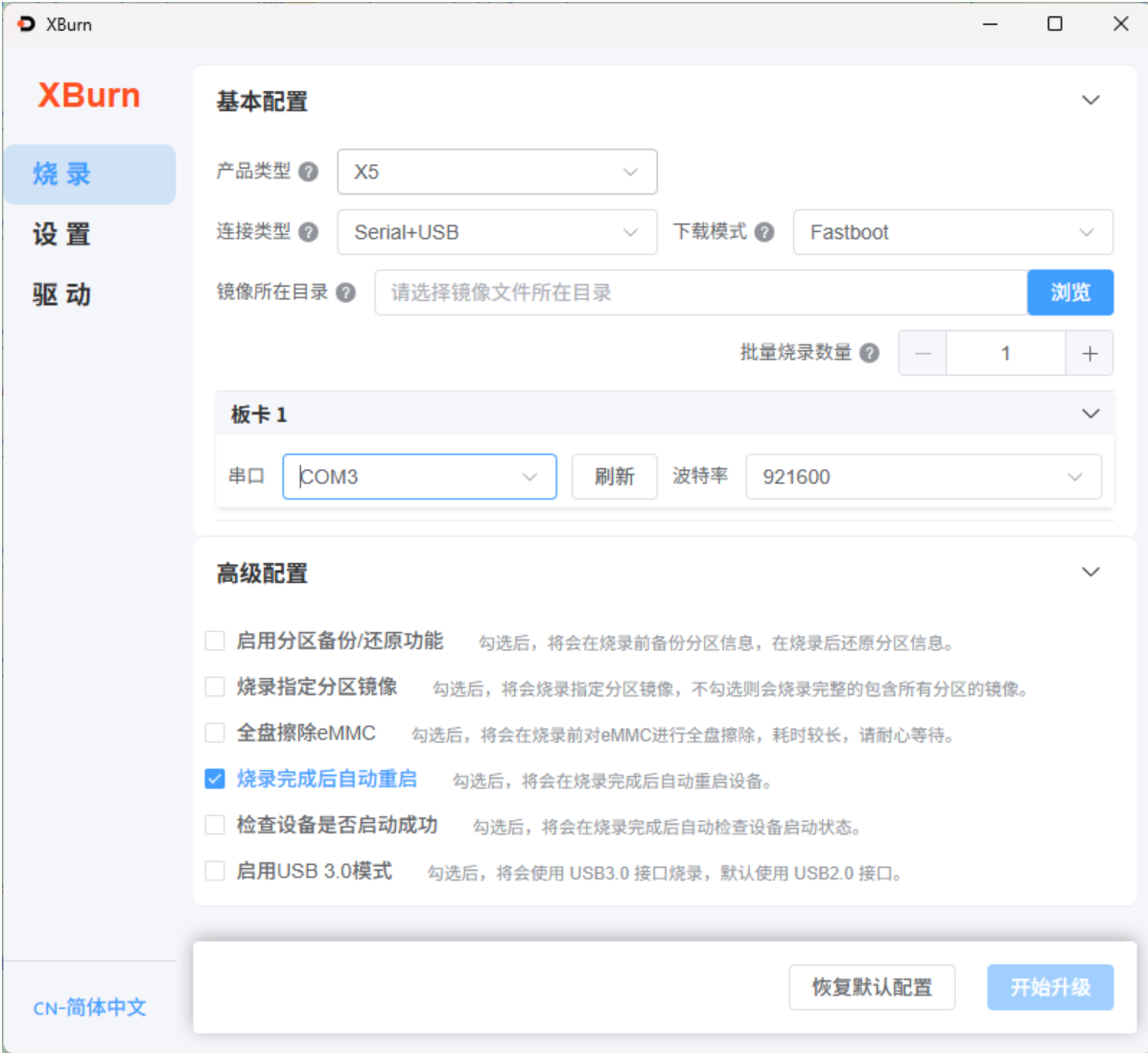

2. 安装完成后，XBurn-gui界面随后会自动打开：

3. 后续可以直接双击桌面上的 XBurn.exe 图标即可启动软件。

Ubuntu 系统下安装与启动 XBurn

在安装包目录中执行 sudo dpkg -i xburn-gui_1.1.5_amd64.deb 命令即可等待完成安装，安装示例如下：

(base) hobot@hobot-ThinkPad-T14-Gen-1:~/tools$ sudo dpkg -i xburn-gui_1.1.5_amd64.deb
[sudo] hobot 的密码：
正在选中未选择的软件包 xburn-gui。
(正在读取数据库 ... 系统当前共安装有 494898 个文件和目录。)
准备解压 xburn-gui_1.1.5_amd64.deb  ...
正在解压 xburn-gui (1.1.5) ...
正在设置 xburn-gui (1.1.5) ...
Udev rules installed and activated
User nobody added to plugdev group
User hobot added to plugdev group
User snapd-range-524288-root added to plugdev group
User snap_daemon added to plugdev group
User xpj added to plugdev group
正在处理用于 mailcap (3.70+nmu1ubuntu1) 的触发器 ...
正在处理用于 gnome-menus (3.36.0-1ubuntu3) 的触发器 ...
正在处理用于 desktop-file-utils (0.26-1ubuntu3) 的触发器 ...
正在处理用于 hicolor-icon-theme (0.17-2) 的触发器 ...

然后执行 sudo xburn-gui 命令或者在应用菜单中点击 xburn-gui 图标（会弹出输入密码的提示），输入密码即可打开烧录工具界面。

MAC 系统下安装与启动 XBurn

双击安装包 xburn-gui_1.1.5_universal.dmg 即可进行安装，具体安装步骤如下：

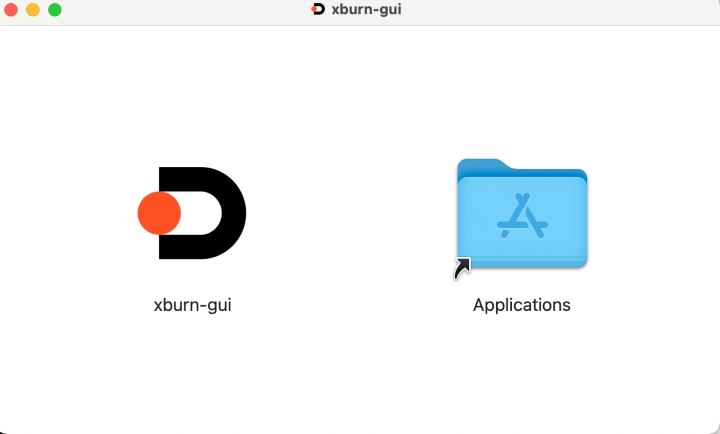

1. 随即会出现一个弹窗，单击并按住 xburn-gui 图标拖到 Applications 图标中：

2. xburn-gui 便装完成，此时可以双击 xburn-gui 的图标来打开该程序：

3. 安装过程中若遇到提示缺少一些依赖，需要先安装相应的依赖。

检查驱动

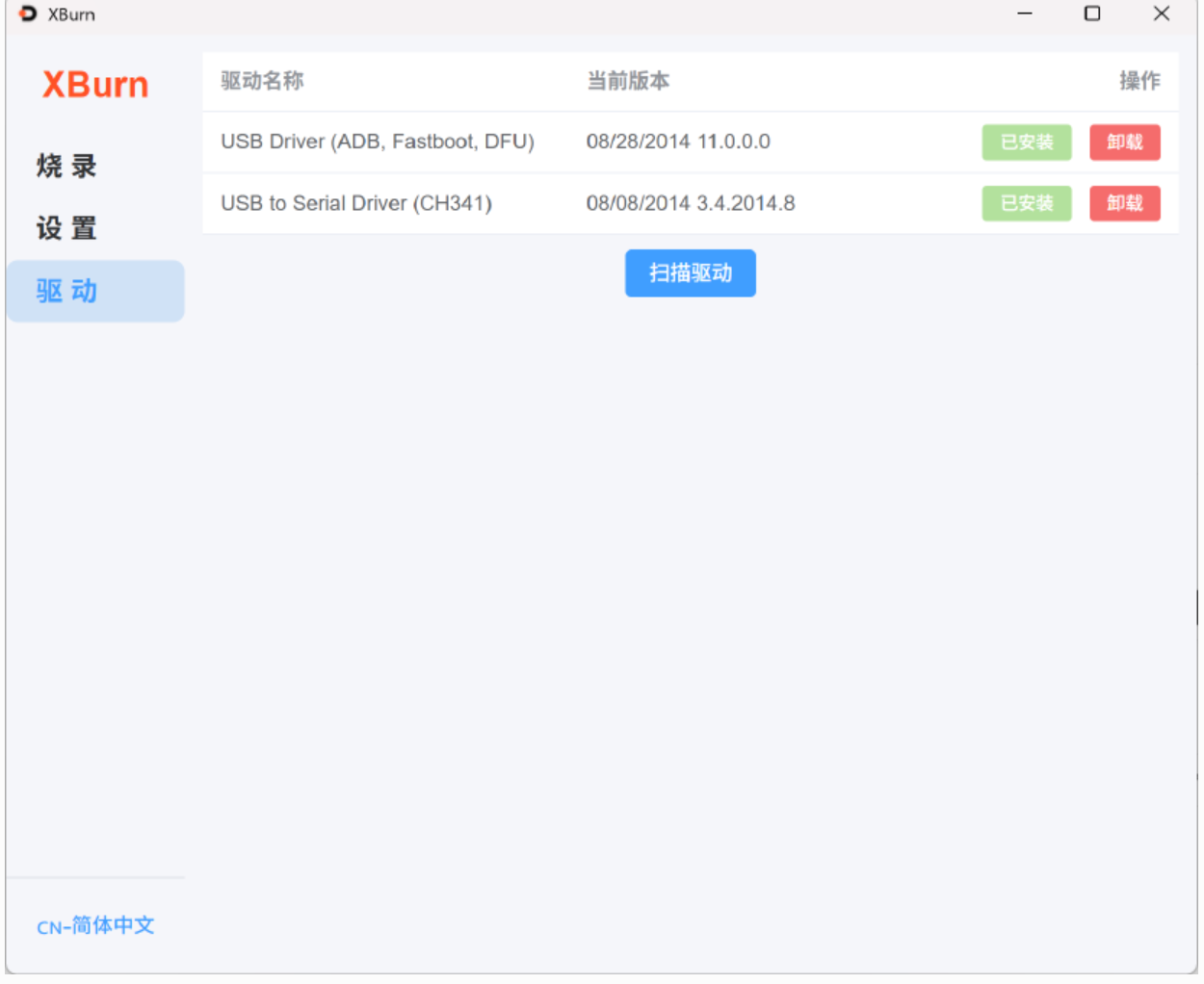

首次使用，需要检查驱动是否安装正确。打开工具，切换到驱动界面，如果提示驱动未安装，则需点击“安装驱动”按钮，根据提示安装驱动。

该界面用于查看和管理驱动程序的状态。

• 驱动名称：列出已安装的驱动程序名称（例如 USB Driver (ADB, Fastboot, DFU) 和 USB to Serial Driver (CH341)）。
• 当前版本：显示驱动程序的当前版本。
• 操作：提供安装和卸载驱动程序的按钮。
• 扫描驱动：提供扫描驱动程序的按钮，用于检测和安装新的驱动程序。

连接设备

连接串口到PC，Micro-USB；

连接烧录口到PC，USB Type C；

连接电源线，USB Type C,使用支持5V/5A的电源适配器；

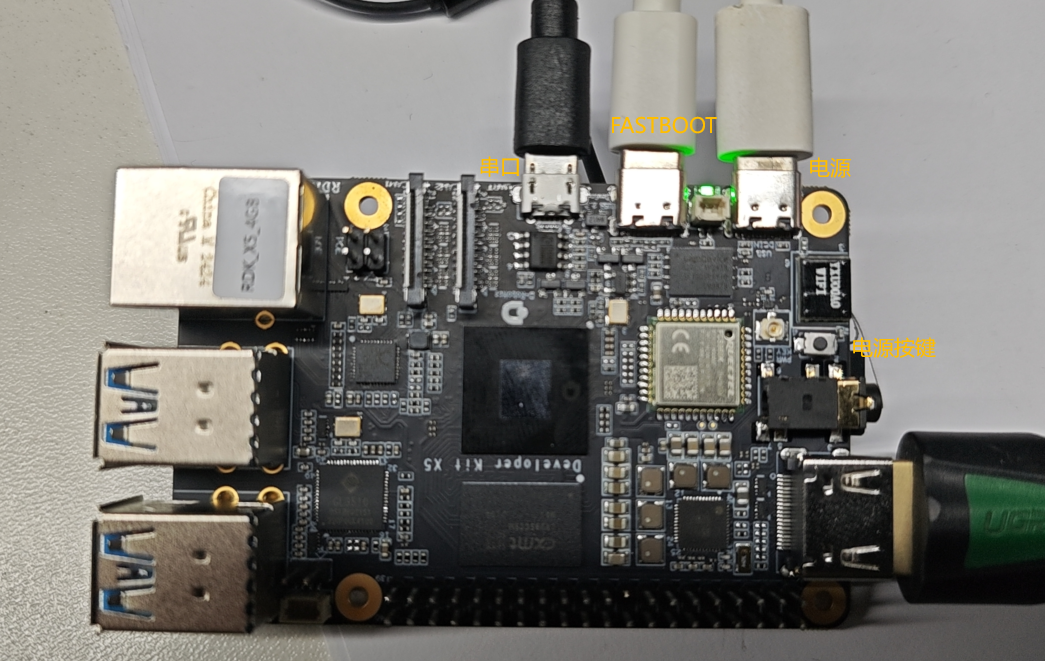

RDK X5

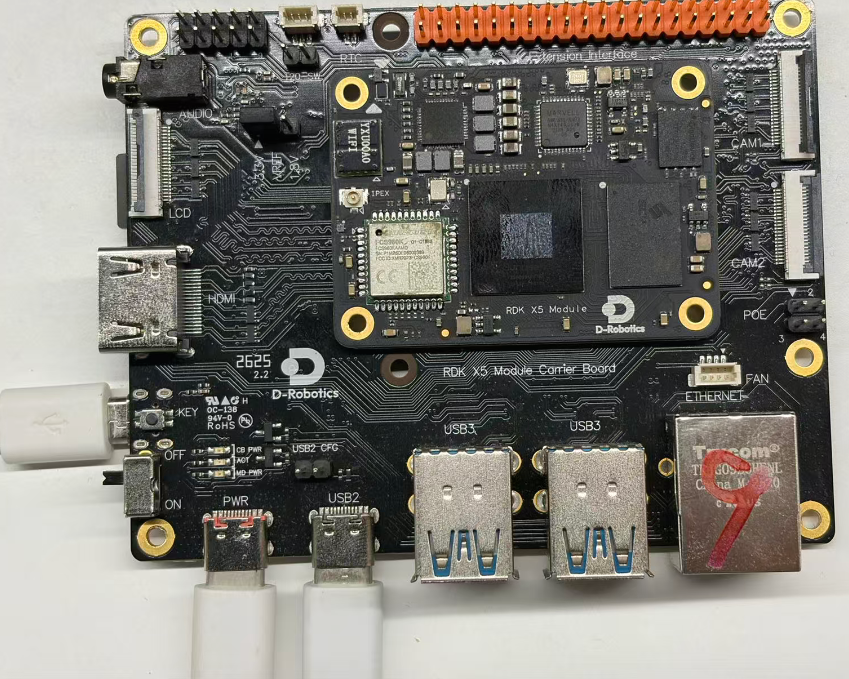

RDK X5 Module

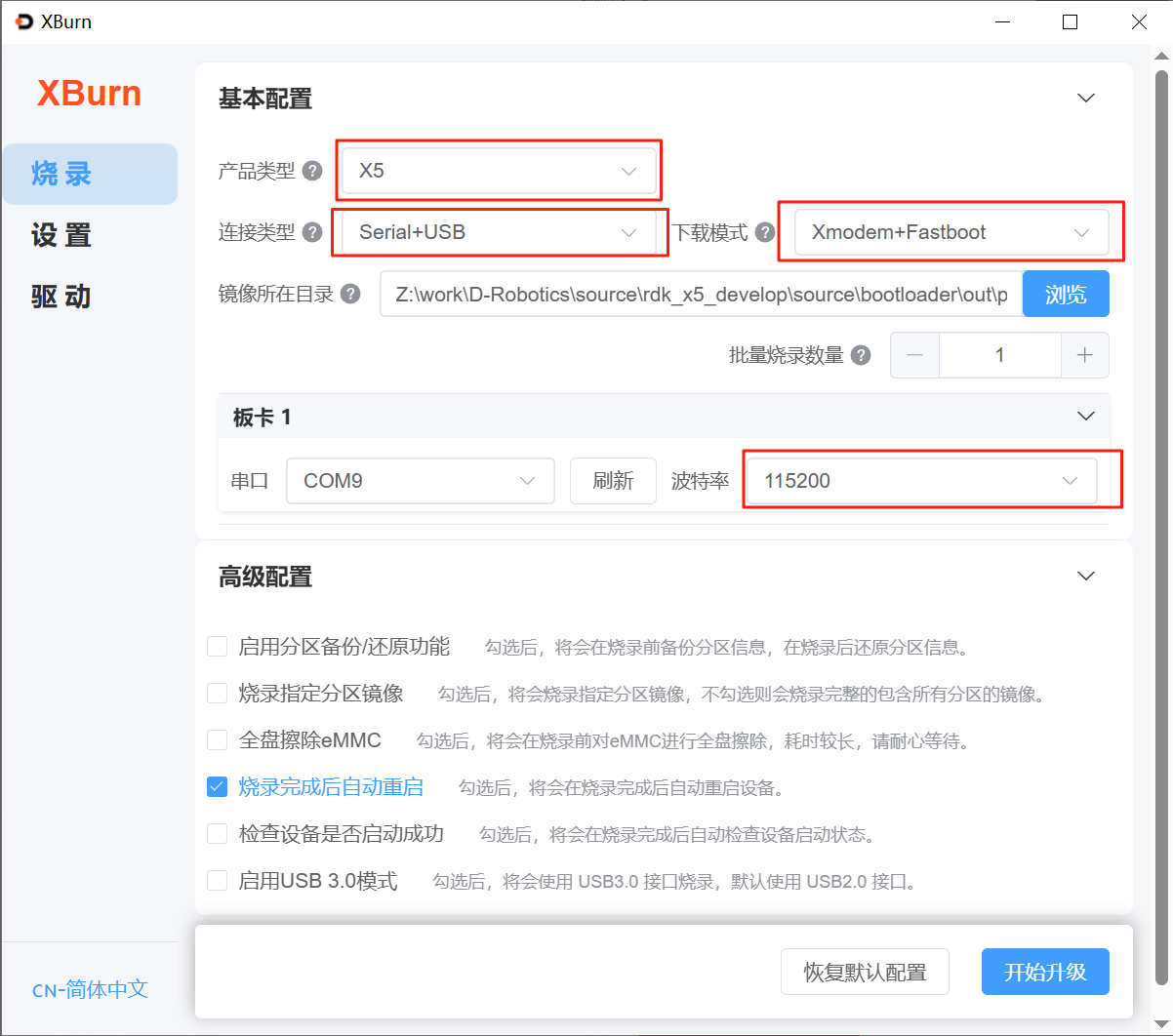

烧录

1. 产品类型： 选择 X5
2. 连接类型： 选择 Serial+USB
3. 下载模式： 选择 xmodem_fastboot
4. 镜像文件目录：请选择要烧录的镜像文件所在的目录。
5. 批量烧录数量：设置同时烧录的设备数量。根据电脑性能、硬件连接类型的带宽等因素，合理设置烧录设备数量。建议最多同时烧录 8 台设备。
6. 波特率： RDK X5 选择115200，RDK X5 Module 选择 921600。

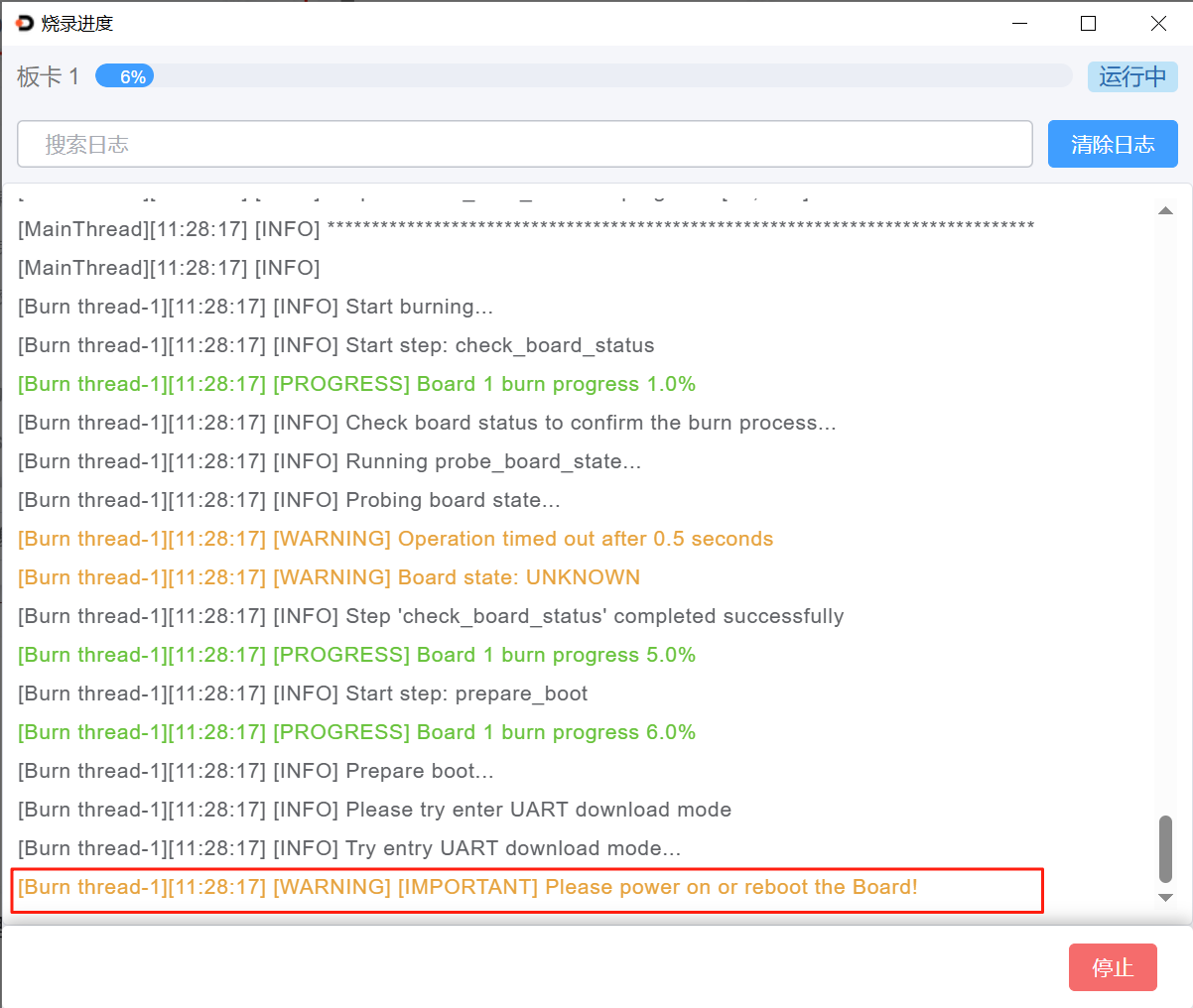

点击开始升级，看到提示后插拔电源；

如果插拔电源后，串口丢失，可以先不上电，看到提示后给板卡上电；

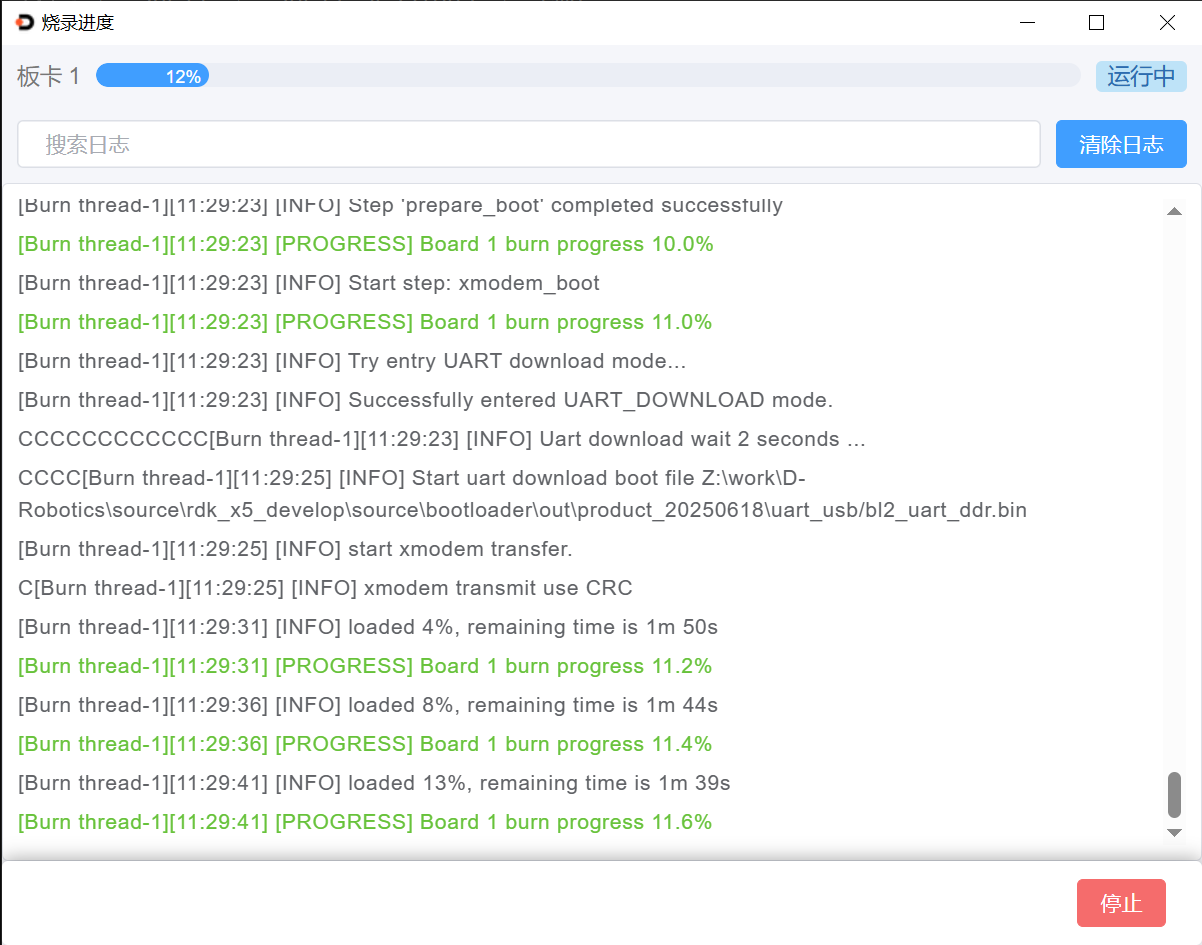

开始升级

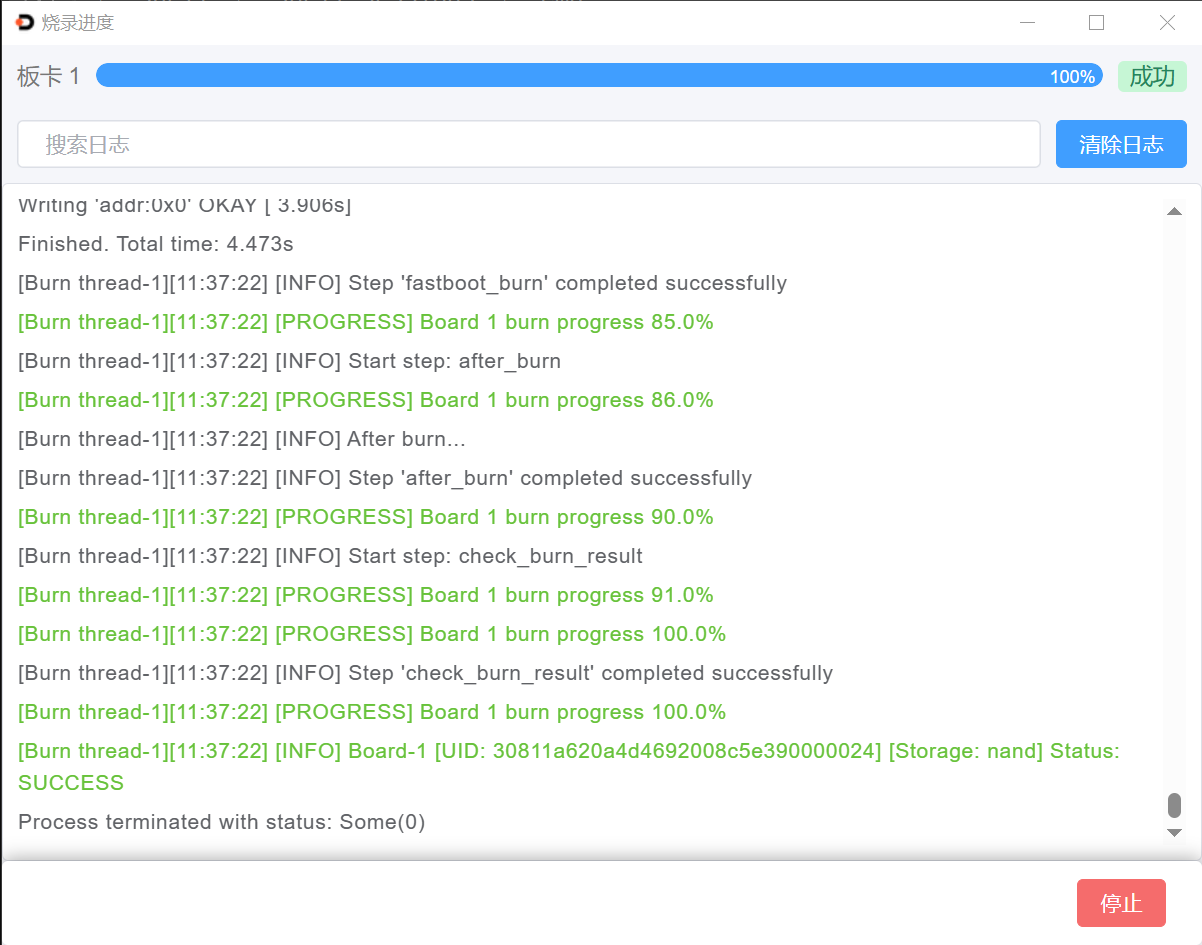

升级结束
