2.2 srpi-config 工具配置

注意

srpi-config配置工具仅适用于RDK X3、RDK X5和RDK X3 Module开发板，不适用于RDK Ultra开发板

简介​

srpi-config是一个系统配置工具，要打开配置工具，请在命令行中键入以下命令：

sudo srpi-config

sudo 是提权管理命令，这里必须输入，这样就可以 root 权限来进行配置管理，默认的 sunrise 账号不具备系统文件修改权限。

image-20231123101913960

image-20231123101913960

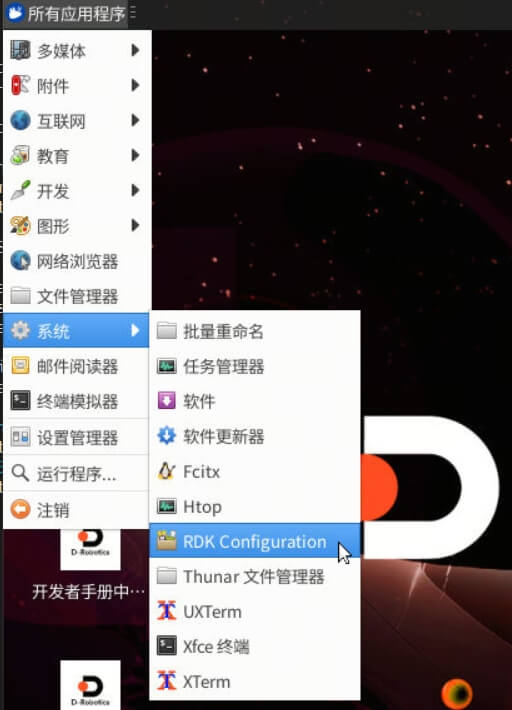

如果您使用的是桌面系统，那么您可以在菜单中找到RDK Configuration应用来进行配置。同样会打开如上图一样的配置终端。

image-20231123102024074

image-20231123172041480

System Options​

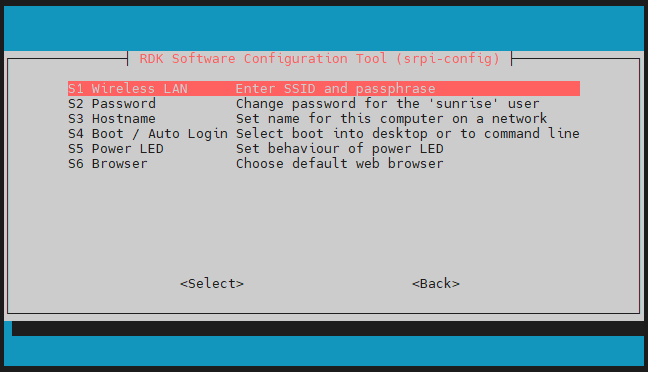

系统选项菜单，允许对 Wi-F i网络、用户密码、主机名、系统登录模式、浏览器选择等各个部分进行配置更改，以及一些系统级别的更改。

image-20231123102447793

  • Wireless LAN

    设置无线网络的SSID和密码。

  • Password

    更改“默认”用户密码，默认账号为 sunrise。

  • Hostname

    设置当前设备在网络上的可见名称。

  • Boot / Auto login

    选择是引导到控制台还是桌面，以及是否需要自动登录。如果选择自动登录，会使用系统默认账号 sunrise 的身份进行登录。

  • Power LED

    如果 RDK 的型号允许，可以在这个选项中更改电源 LED 的行为。默认是熄灭或者闪烁。

  • Browser

    如果使用的桌面系统，可以设置默认的浏览器。不配置的情况下默认使用 firefox， 用户可以通过命令 sudo apt install chromium安装chromium浏览器。

Display Options​

显示选项菜单。

image-20240113163313195

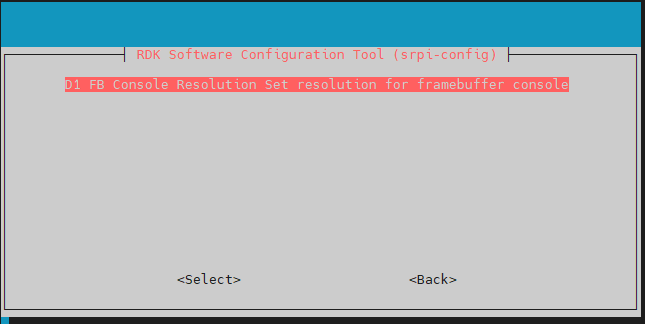

  • FB Console Resolution

    支持设置Server系统和console模式下的 HDMI 显示分辨率。

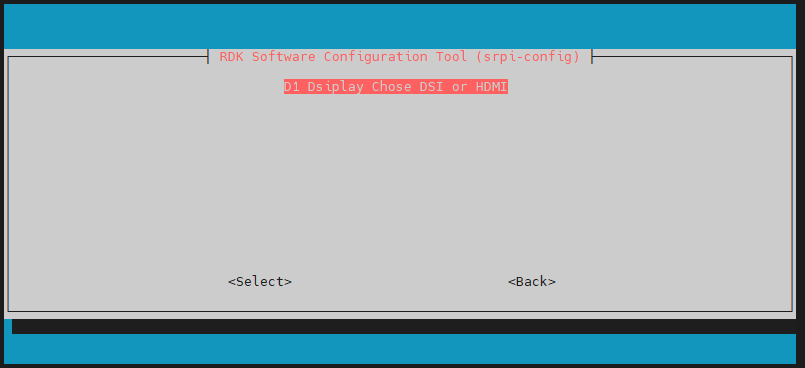

  • Display Chose DSI or HDMI

    支持DSI和HDMI显示显示切换。

    注意

    仅 RDK X5 支持切换显示屏

    image-20240113163313195

Interface Options​

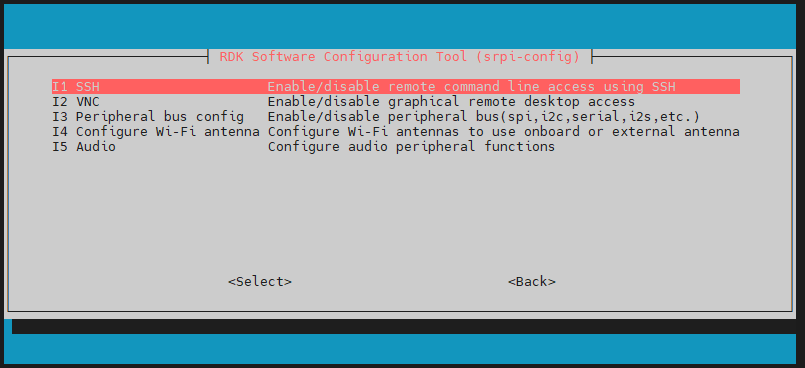

接口选项菜单，有以下选项可启用/禁用：SSH、VNC、SPI、I2C、I2S、Serial 等功能。

image-20231123103322961

  • SSH

    使用 SSH 启用/禁用对RDK的远程登录。默认情况下系统是启用SSH选项的。

  • VNC

    启用/禁用 X11vnc 虚拟网络计算服务器。

VNC (Virtual Network Console)是虚拟网络控制台的缩写，它是一款远程控制软件，远程访问桌面系统时可以启用这个选项。

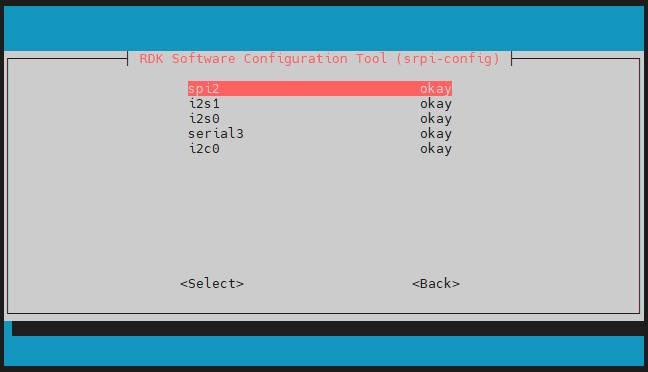

  • Peripheral bus config

    启用/禁用40pin接口上的 SPI、I2C、Serial Port、I2S等接口。本配置方式会直接修改使用的设备树文件的对应总线的status，重启后生效。 [RDK X5] X5增加了PWM接口； 下表中，每行的接口使用相同的引脚，同时只能生效一种功能，当一行的所有接口都为dsiable时，引脚为gpio功能脚

    功能1功能2
    serial3i2c5
    i2c0pwm2
    spi2pwm0
    spi2pwm1
    i2c1pwm3
    image-20231123103758686

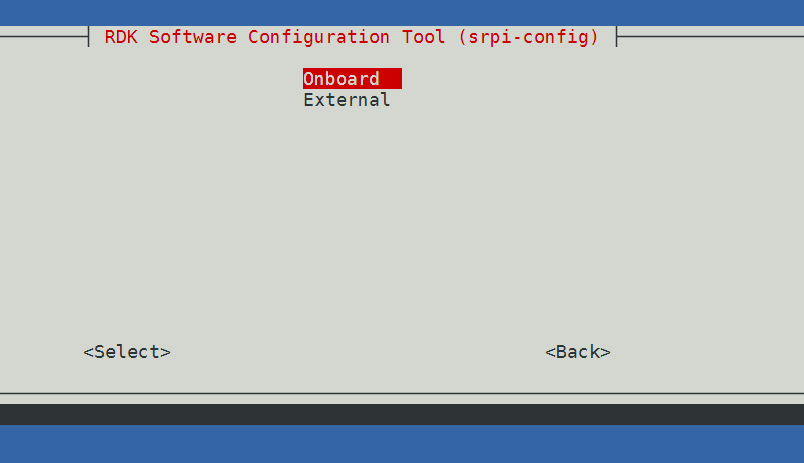

  • Configure Wi-Fi antenna 切换Wi-Fi天线模式，支持设置使用板载还是外置天线。Onboard 板载天线 External 外置天线。

RDK X3（V2.1） RDK X5（V0.1 V1.0） RDK X5 MD（小于V1.1）支持。

img-20250903-163740

确认天线状态

cat /boot/config.txt

antenna_option=trace 表示 板载天线，antenna_option=cable 表示 外置天线。

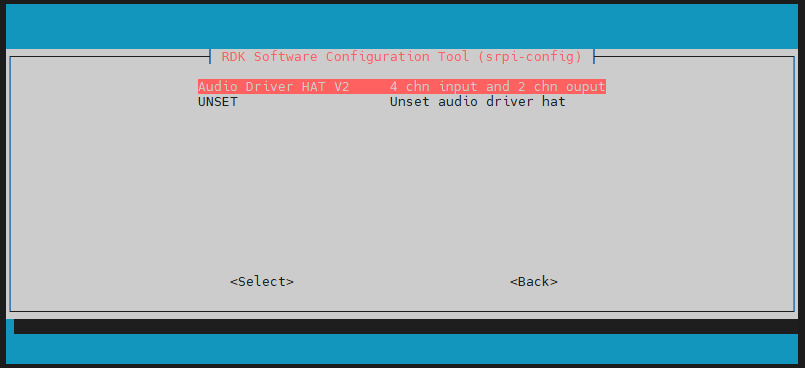

  • Audio 安装和卸载音频转接板 可能支持的音频转接板包括Audio Driver HAT V1 Audio Driver HAT V2 、WM8960 Audio HAT，不同的硬件能支持的音频转接板也有差别 image-20231123103758686

Performance Options​

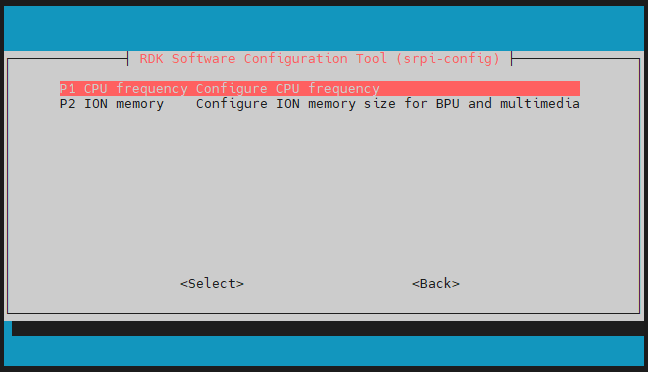

性能选项，包括超频、CPU运行模式和定频设置、调整ION内存大小等功能。

image-20231123104234000

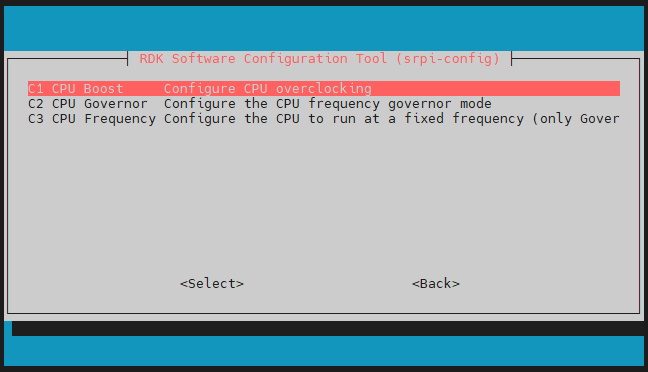

  • CPU frequency

    可以使用此工具对的 RDK 的 CPU 进行超频，一般不建议开启，如果做好充分散热工作可以尝试修改此选项。

    X5系列有关CPU调度方式的说明请查阅 X5 CPU频率管理，若计划进行超频，请务必先阅读文档中CPU 超频一节，全面了解风险与注意事项。

    image-20231123104553727

  • ION memory

    可以通过此选项配置ION内存的常用大小。

ION 内存是预留出来给BPU和图像、视频多媒体功能的物理内存空间。默认配置大小为672MB，如果需要运行比较大的算法模型、同时编解码多路视频时，请根据具体需要调整该内存大小。

Localisation Options​

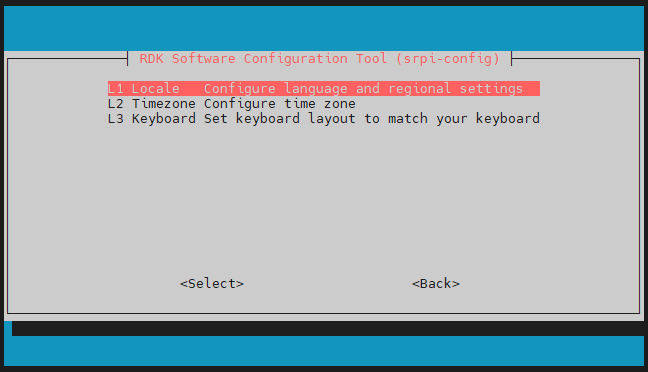

本地化选项，为您提供以下选项供您选择：本地语言、时区、键盘布局。

image-20231123105018338

  • Locale

    选择一个语言环境，例如配置中文环境zh_CN.UTF-8，重启生效。

  • Time Zone

    选择您当地的时区，从地区开始，例如亚洲，然后选择一个城市，例如上海。键入一个字母以将列表向下跳到字母表中的该点。

  • Keyboard

    读取所有键盘类型需要很长时间才能显示。更改通常会立即生效，但可能需要重新启动。

Advanced Options​

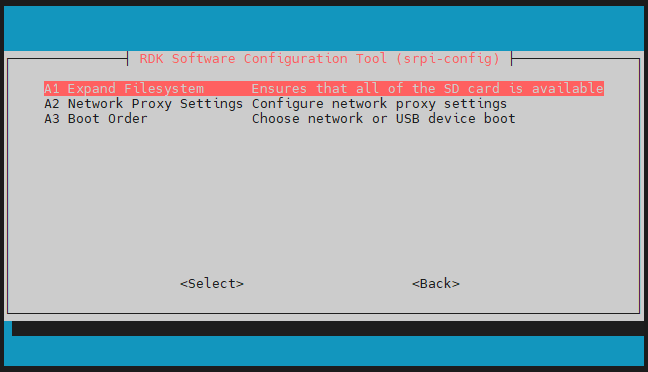

高级选项，可以对磁盘扩展、网络代理等选项进行设置。

image-20231123105616627

  • Expand Filesystem

    此选项将扩展安装以填满整个 TF 卡，提供更多空间用于文件系统。

如果系统是通过从另一张已经完成初始化配置的系统中复制而来的，那么系统的TF卡容量可能不会被自动调整为当前TF卡的容量。使用此功能可以方便地完成扩展。

  • Network Proxy Settings

    配置网络的代理设置。

  • Boot Order

    RDK X3 Module 和 RDK X5 Module 支持从eMMC和SD卡两种模式启动系统，本选项用于切换启动模式。

Update​

将srpi-config工具更新到最新版本。

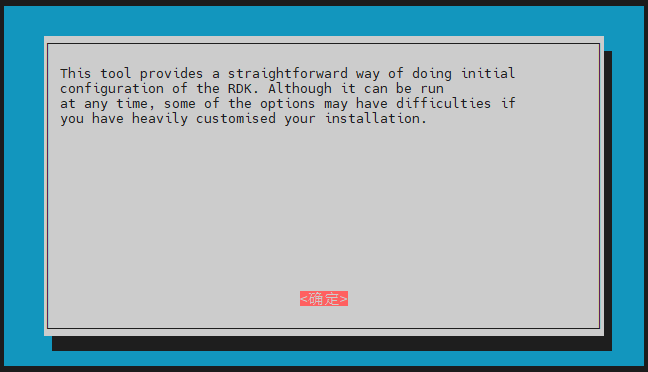

About srpi-config​

关于 srpi-config 的信息

选择此选项会显示以下信息：

image-20231123110127905

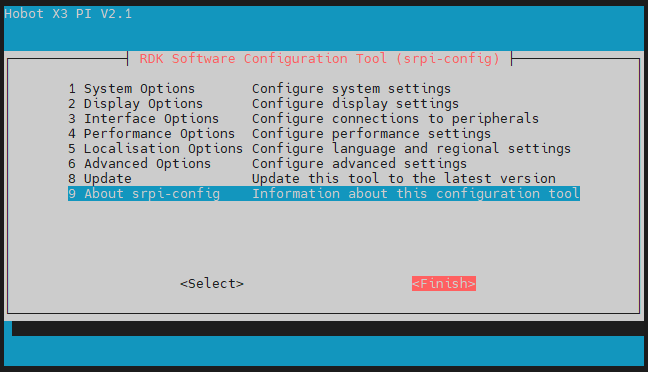

Finish 按钮​

image-20231123110246286

完成更改后，请点击 Finish 按钮。如果您所做的修改需要重启才能生效，系统将提示您是否立即重新启动。
