人体关键点检测

应用场景

RDK Studio 帮助零基础开发者快速上手，开启高效人体关键点检测工作流：人体关键点检测算法主要用于捕捉人的骨骼关键点，适用于实时应用场景中的多人体姿态识别任务。

准备工作

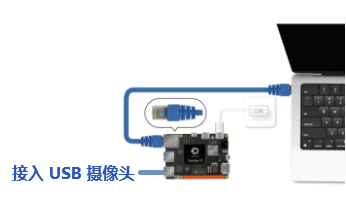

支持连接 USB 和 MIPI 摄像头，本章节以 USB 摄像头为例进行说明，USB 摄像头连接方法如下：

运行过程

1. 点击 人体关键点检测 示例下的 Node-RED。

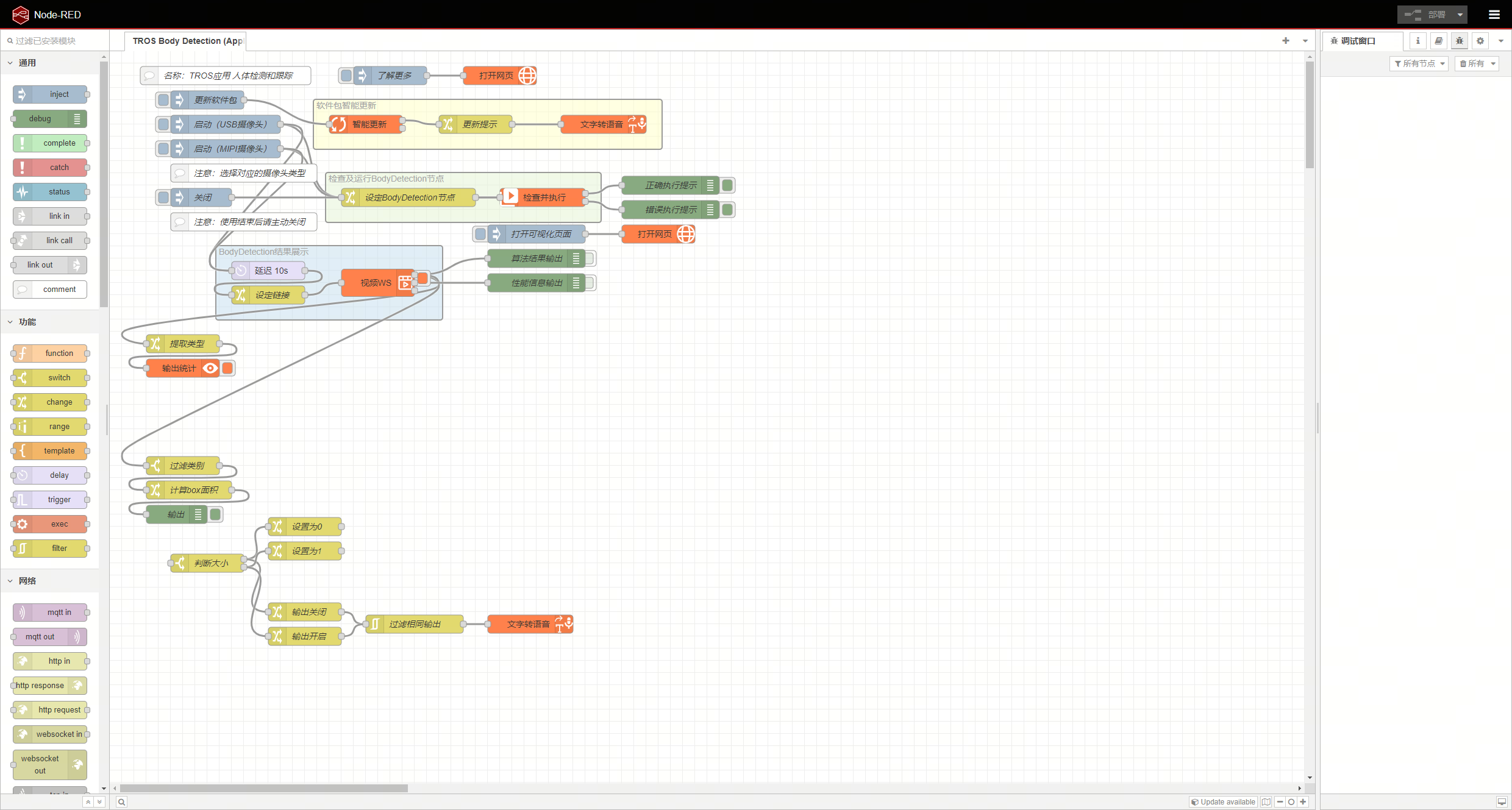

2. 进入示例应用流程界面。

   提示

   点击 RDK Studio 右上角 图标可以快速在浏览器中打开示例！

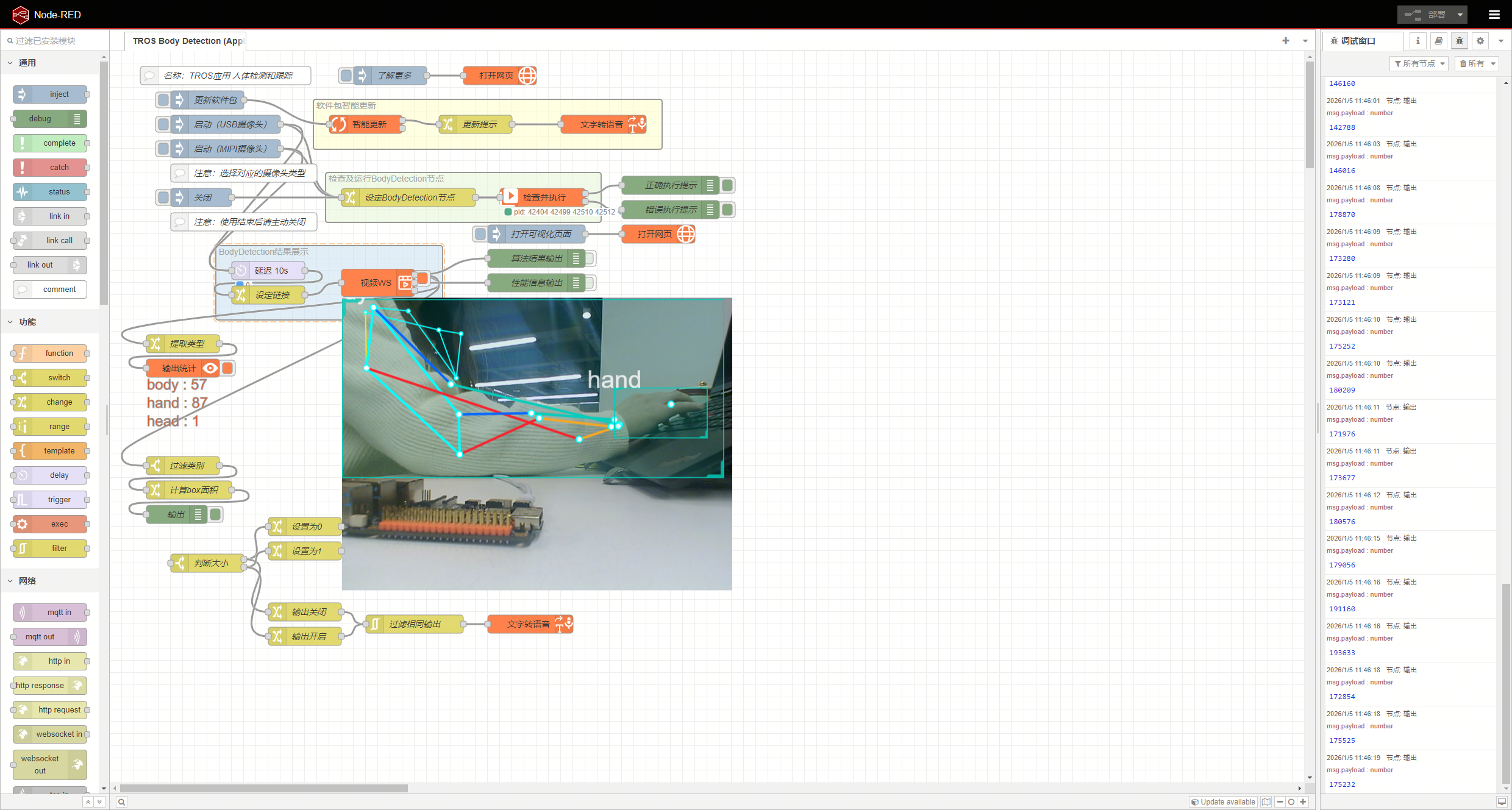

3. 选择连接摄像头的类型，点击对应的 启动 指令，等待大约 10s 后自动打开可视化窗口。

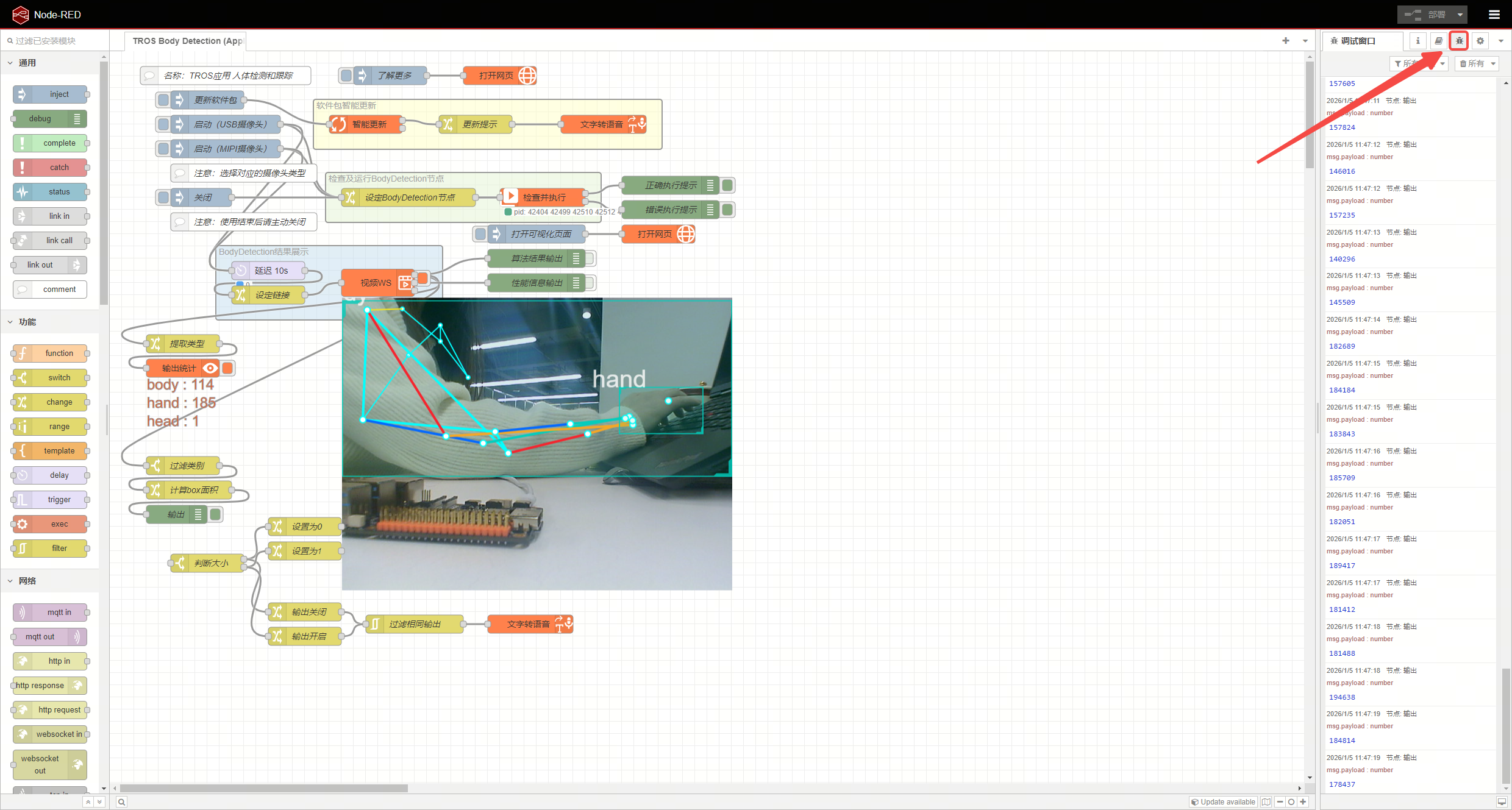

4. 性能信息输出：点击右侧调试图标将右侧边栏定位至调试窗口，可在调试窗口查看性能信息输出结果。

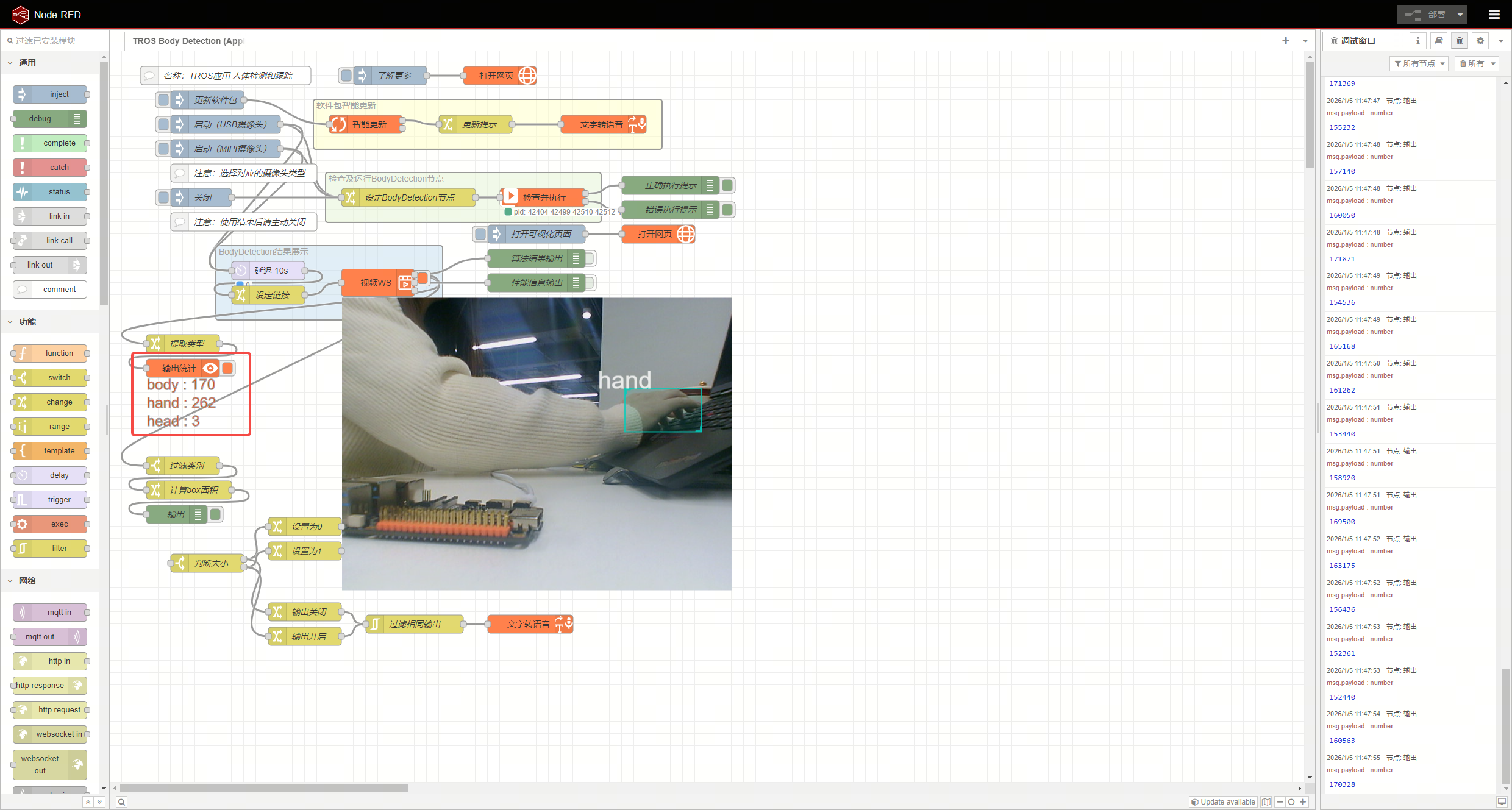

5. 输出统计：可输出检测到的人体关部位的统计结果。

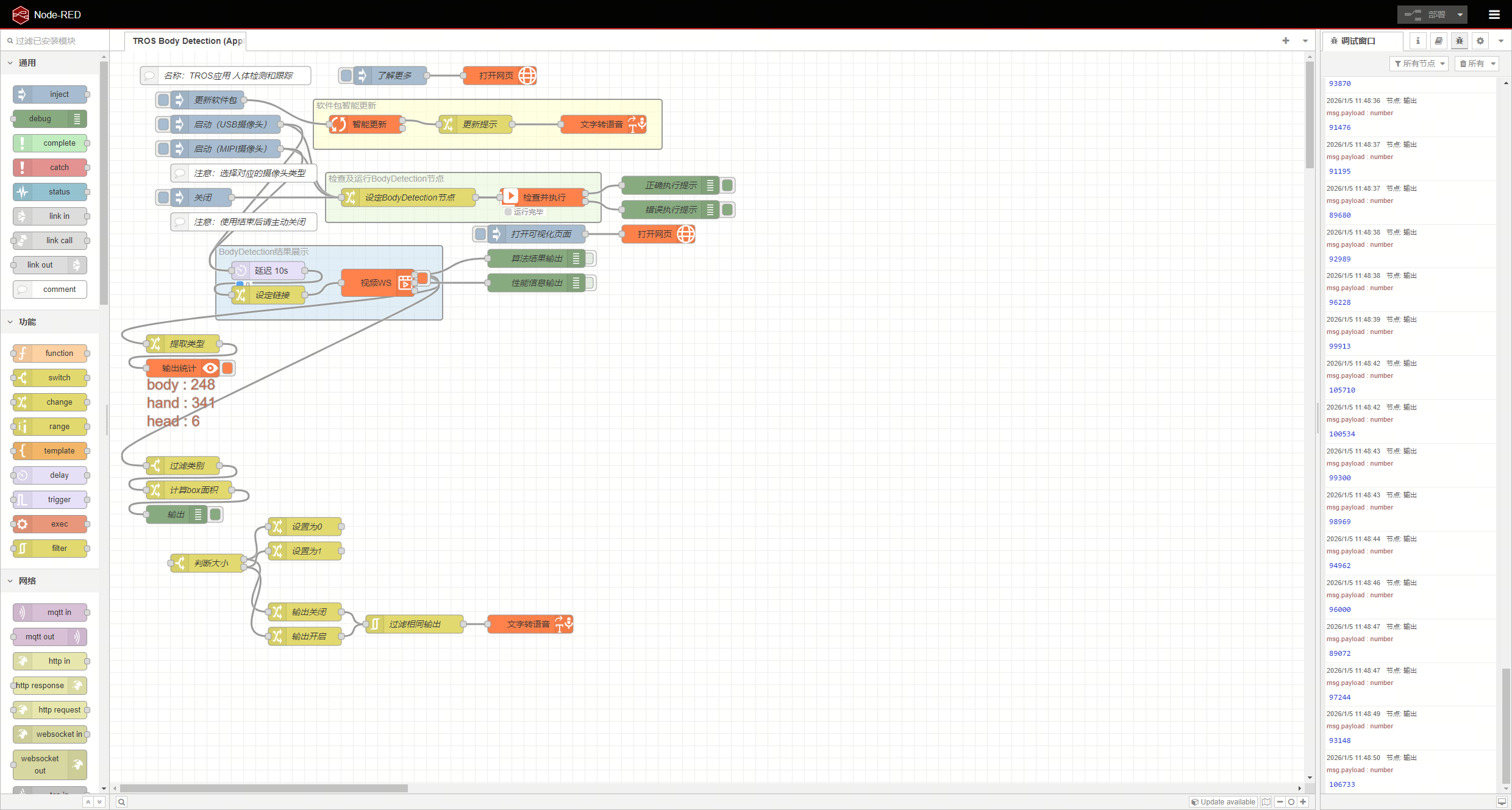

6. 点击执行 关闭 指令，关闭摄像头。



   注意

   如果对节点、流程等进行了修改，需点击右上角 按钮后才能生效！

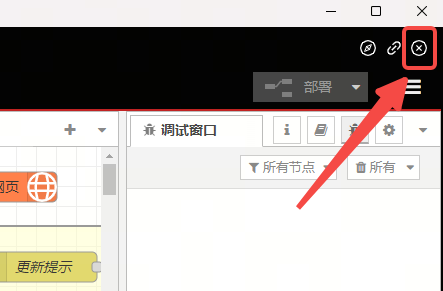

7. 点击右上角 × 图标，选择 “关闭程序” 退出 Node-RED 应用。



更多功能

可视化页面

1. 点击执行 可视化界面 指令，自动打开 TogetherROS Web Display。

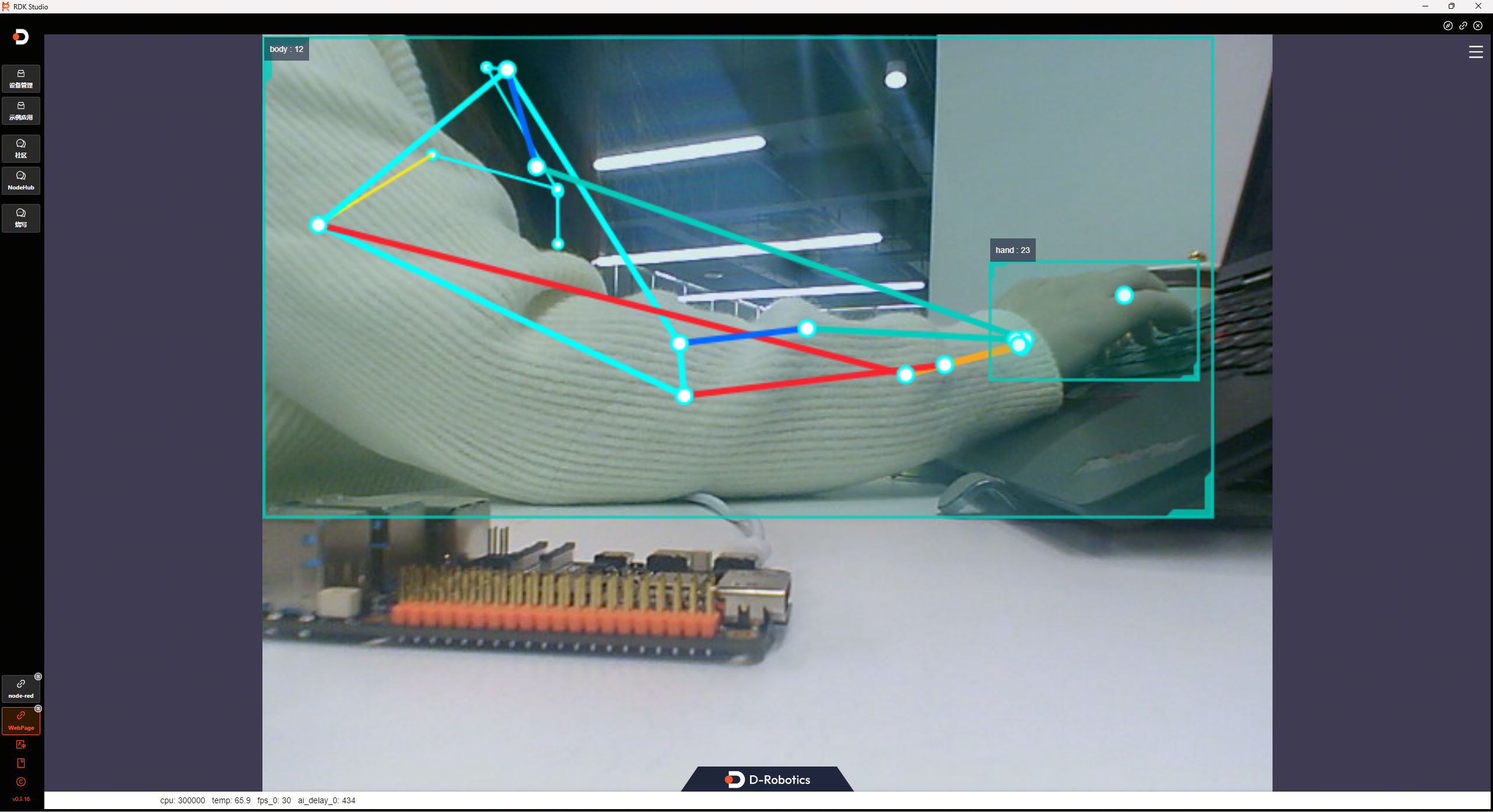

2. 点击 Web Display， 进入可视化页面实时检测目标。

3. 点击可视化页面右上角的 × 退出可视化页面。

了解更多

点击执行 了解更多 指令，可打开在线文档查阅有关示例的更多信息。
