双目深度算法

1. 功能介绍

地瓜双目深度估计算法输入为双目图像数据，输出为左视图对应的视差图和深度图。算法借鉴IGEV网络，采用了GRU架构，具有较好的数据泛化性和较高的推理效率。

双目算法代码仓库：https://github.com/D-Robotics/hobot_stereonet

mipi相机代码仓库：https://github.com/D-Robotics/hobot_mipi_cam

zed相机代码仓库：https://github.com/D-Robotics/hobot_zed_cam

2. 支持平台

平台	系统支持	示例功能
RDK X5, RDK X5 Module	Ubuntu 22.04 (Humble)	启动双目相机，推理出深度结果，并在Web端显示
RDK S100, RDK S100P	Ubuntu 22.04 (Humble)	启动双目相机，推理出深度结果，并在Web端显示

3. 模型版本

平台	算法版本	量化方式	输入尺寸	最高推理帧率(fps)	模型说明
X5	V2.0	int16	640x352x3x2	15	历史版本
X5	V2.1	int16	640x352x3x2	15	历史版本，带置信度输出
X5	V2.2	int8	640x352x3x2	23	历史版本
X5	V2.3	int8	640x352x3x2	27	历史版本，最高帧率
X5	V2.4_int16	int16	640x352x3x2	15	当前主版本，高精度深度估计
X5	V2.4_int8	int8	640x352x3x2	23	当前主版本，高帧率深度估计
X5	V2.5_int16	int16	640x352x3x2	16	最新版本，高精度深度估计
X5	V2.5_int16_96	int16	640x352x3x2	18	最新版本，最大搜索视差96视差
X5	V2.5_int16_544_448	int16	544x448x3x2	15	最新版本，544*448分辨率
X5	V2.5_int16_544_448_96	int16	544x448x3x2	17	最新版本，544*448分辨率，最大搜索视差96视差
S100	V2.1	int16	640x352x3x2	53	历史版本，带置信度输出
S100	V2.4	int16	640x352x3x2	53	当前主版本，带置信度输出

4. 准备工作

4.1. RDK平台

RDK已烧录好RDK OS系统
RDK已成功安装TogetheROS.Bot
如果需要在线推理，请准备好双目相机，目前支持多款MIPI相机、ZED mini/2i USB相机
如果需要离线推理，请准备好双目图像数据
确认PC机能够通过网络访问RDK

4.2. 系统和功能包版本

	版本	查询方法
RDK X5系统镜像版本	3.3.3及以上	`cat /etc/version`
RDK S100系统镜像版本	4.0.2-Beta及以上	`cat /etc/version`
tros-humble-hobot-stereonet功能包版本	2.5.0及以上	`apt list \| grep tros-humble-hobot-stereonet/`
tros-humble-mipi-cam功能包版本	2.3.13及以上	`apt list \| grep tros-humble-mipi-cam/`
tros-humble-hobot-zed-cam功能包版本	2.3.3及以上	`apt list \| grep tros-humble-hobot-zed-cam/`

如果系统镜像版本不符合要求，请参考文档对应章节进行镜像烧录
如果功能包版本不符合要求，请执行以下指令进行更新：

sudo apt update
sudo apt install --only-upgrade tros-humble-hobot-stereonet
sudo apt install --only-upgrade tros-humble-mipi-cam
sudo apt install --only-upgrade tros-humble-hobot-zed-cam

如果以上指令无法将程序更新到最新版本，则需要将apt源文件修改为beta源：

# 修改为beta源，执行以下命令：
sudo echo 'deb [signed-by=/usr/share/keyrings/sunrise.gpg] http://archive.d-robotics.cc/ubuntu-rdk-x5-beta  jammy main' | sudo tee /etc/apt/sources.list.d/sunrise.list
apt update

# 如果需要重新改回为正式源，则执行以下命令：
sudo echo 'deb [signed-by=/usr/share/keyrings/sunrise.gpg] http://archive.d-robotics.cc/ubuntu-rdk-x5  jammy main' | sudo tee /etc/apt/sources.list.d/sunrise.list
apt update

注意

如果sudo apt update命令执行失败或报错，请查看常见问题章节的Q10: apt update 命令执行失败或报错如何处理？解决。

5. 算法启动

5.1. 注意事项（必看！！！）

注意

请用root用户执行文档中的命令，其他用户执行可能权限不够，造成一些不必要的错误。

os_user

5.2. MIPI双目相机安装

(1) 230AI MIPI双目相机

RDK官方230AI MIPI双目相机如图所示：

RDK_Stereo_Cam_230ai

注意：请检查相机背面丝印印有CDPxxx-V3/V4，确认相机是V3或V4版本

RDK X5安装方式如图所示：

RDK_X5_230ai

RDK S100安装方式如图所示，注意S100的CAM子板拨码开关要拨到LPWM和3.3V：

RDK_S100_230ai

(2) 132GS MIPI双目相机

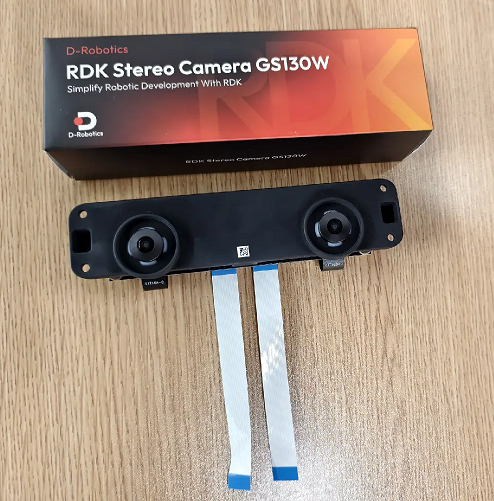

RDK官方132GS MIPI双目相机如图所示：

RDK_Stereo_Cam_132gs

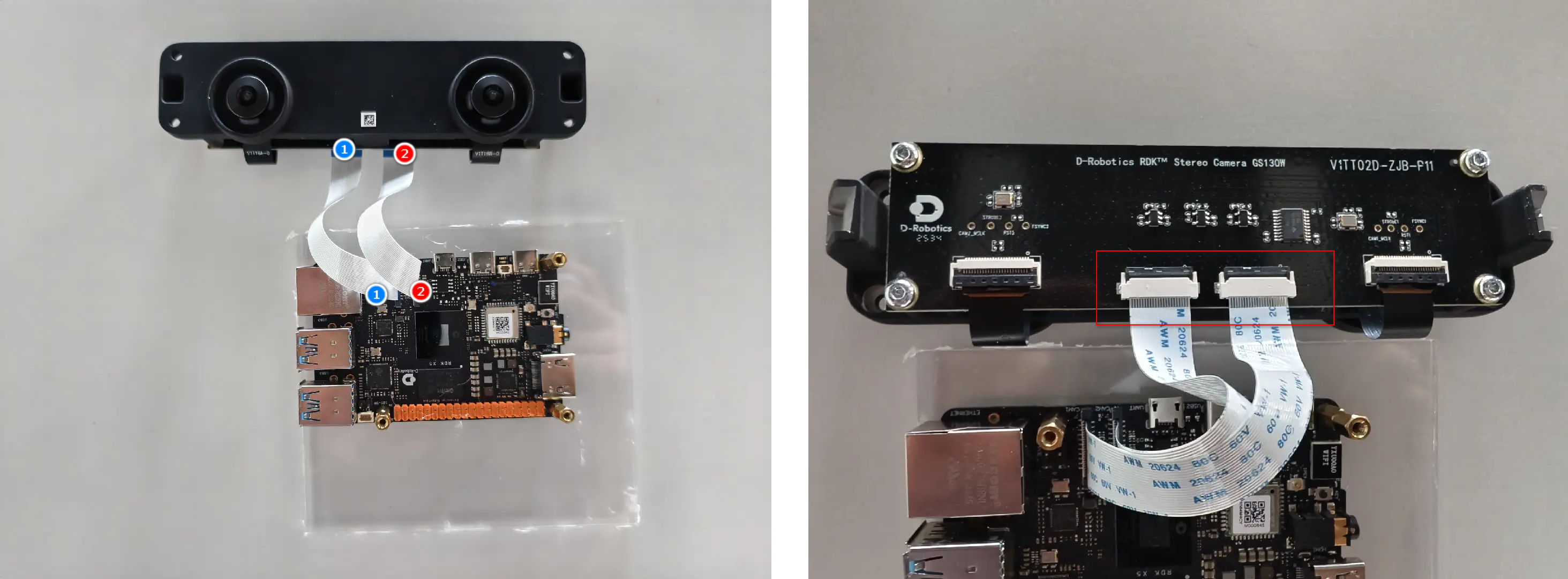

RDK X5安装方式如图所示：

RDK_X5_132gs

最新线材做了升级，注意线材是带有方向的，CAM端接入相机，RDK端接入开发板。（白色和黑色线材均能正常使用，两种线材随机发货）

RDK_X5_132gs_mipi

RDK S100安装方式如图所示，注意S100的CAM子板拨码开关要拨到LPWM和3.3V：

RDK_S100_132gs

5.3. 在线启动指令

(1) 确认双目相机I2C信号正常

确认230AI双目相机I2C信号是否正常，通过ssh连接RDK，执行以下命令，如果输出0x30、0x32、0x50等地址，则代表相机连接正常：

# RDK X5
i2cdetect -r -y 4
i2cdetect -r -y 6

# RDK S100
i2cdetect -r -y 1
i2cdetect -r -y 2

i2cdetect_230ai

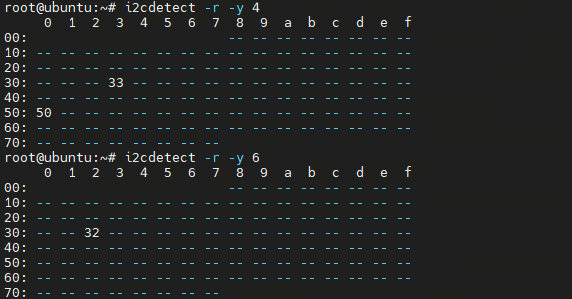

确认132GS双目相机I2C信号是否正常，通过ssh连接RDK，执行以下命令，如果输出0x32、0x33、0x50等地址，则代表相机连接正常：

# RDK X5
i2cdetect -r -y 4
i2cdetect -r -y 6

# RDK S100
i2cdetect -r -y 1
i2cdetect -r -y 2

i2cdetect_132gs

注意

如果I2C信号检测不到，相机无法正常工作

(2) 确认相机出流正常

方法1：如果已经安装tros-humble-hobot-stereonet功能包，则可以直接复制

cp -rv /opt/tros/humble/share/hobot_stereonet/script/run_cam.sh ./

方法2：手动创建启动脚本run_cam.sh，写入以下内容

#!/bin/bash
source /opt/tros/humble/setup.bash

ros2 pkg prefix mipi_cam

image_width=1280
image_height=1088
framerate=30.0
rotation=90.0
gdc_enable=False
cal_rotation=90.0
lpwm_enable=True
frame_ts_type=realtime
out_format=nv12
channel=2
channel2=0
log_level=ERROR

while [[ $# -gt 0 ]]; do
  case $1 in
    --image_width) image_width=$2; shift 2 ;;
    --image_height) image_height=$2; shift 2 ;;
    --framerate) framerate=$2; shift 2 ;;
    --rotation) rotation=$2; shift 2 ;;
    --gdc_enable) gdc_enable=$2; shift 2 ;;
    --cal_rotation) cal_rotation=$2; shift 2 ;;
    --lpwm_enable) lpwm_enable=$2; shift 2 ;;
    --frame_ts_type) frame_ts_type=$2; shift 2 ;;
    --out_format) out_format=$2; shift 2 ;;
    --channel) channel=$2; shift 2 ;;
    --channel2) channel2=$2; shift 2 ;;
    --log_level) log_level=$2; shift 2 ;;
    *) echo "unknown param: $1"; exit 1 ;;
  esac
done

ros2 run mipi_cam mipi_cam --ros-args \
-p device_mode:=dual -p dual_combine:=1 \
-p image_width:=$image_width -p image_height:=$image_height \
-p framerate:=$framerate -p rotation:=$rotation \
-p gdc_enable:=$gdc_enable -p cal_rotation:=$cal_rotation \
-p lpwm_enable:=$lpwm_enable \
-p frame_ts_type:=$frame_ts_type \
-p out_format:=$out_format \
-p channel:=$channel -p channel2:=$channel2 \
--log-level $log_level

执行如下指令：

230AI
132GS

bash run_cam.sh --image_width 1920 --image_height 1080 --rotation 0.0 --cal_rotation 0.0 --log_level INFO

bash run_cam.sh --rotation 90.0 --log_level INFO

以X5上接入132GS相机为例，正确启动相机会打印如下日志（S100或不同型号相机接入会打印不同的日志）：

cam_run_success_log

日志解析：

I2C bus是控制通道编号，可以用于配置传感器寄存器，例如设置分辨率、设置帧率、启动 streaming，图像数据不走I2C，I2C只负责控制。程序会检测X5的第4路和第6路I2C控制器，是否能扫到sensor地址。日志中检测到0x32、0x30两个地址，对应I2C bus-4和I2C bus-6，也可以使用上文提到的i2cdetect -r -y 4指令扫描sensor地址。

mipi rx phy是图像数据通道编号，相机采集的图像数据会走该高速通道传输到芯片。日志显示X5有两个mipi phy，分别是编号0和编号2，对应左右目相机。该编号可以设置到下文提到的channel和mipi_channel参数，用于改变左右目图像的拼接顺序。

(3) 创建双目算法启动脚本

方法1：如果已经安装tros-humble-hobot-stereonet功能包，则可以直接复制

cp -rv /opt/tros/humble/share/hobot_stereonet/script/run_stereo.sh ./

方法2：手动创建启动脚本run_stereo.sh，写入以下内容

#!/bin/bash
source /opt/tros/humble/setup.bash

ros2 pkg prefix mipi_cam
ros2 pkg prefix hobot_stereonet

rm -rfv performance_*.txt

# stereonet version
stereonet_version=v2.4_int16

# node name
stereo_node_name=StereoNetNode

# uncertainty
uncertainty_th=-0.10

# topic
stereo_image_topic=/image_combine_raw
camera_info_topic=/image_combine_raw/right/camera_info
left_camera_info_topic=/image_combine_raw/left/camera_info
depth_image_topic="~/stereonet_depth"
depth_camera_info_topic="~/stereonet_depth/camera_info"
rectify_left_camera_info_topic="~/rectify_left_image/camera_info"
rectify_right_camera_info_topic="~/rectify_right_image/camera_info"
pointcloud2_topic="~/stereonet_pointcloud2"
publish_pcd_enabled=True
rectify_left_image_topic="~/rectify_left_image"
rectify_right_image_topic="~/rectify_right_image"
publish_rectify_bgr=False
origin_left_image_topic="~/origin_left_image"
origin_right_image_topic="~/origin_right_image"
publish_origin_enable=True
visual_image_topic="~/stereonet_visual"
publish_visual_enabled=True
stereonet_frame_id="camera_link"

# mipi cam
use_mipi_cam=True
mipi_image_width=640
mipi_image_height=352
mipi_image_framerate=30.0
mipi_frame_ts_type=realtime
mipi_gdc_enable=True
mipi_lpwm_enable=True
mipi_rotation=90.0
mipi_channel=2
mipi_channel2=0
mipi_cal_rotation=0.0

# calib
calib_method=none
stereo_calib_file_path=calib.yaml

# render
render_type=distance
render_perf=True
render_max_disp=80
render_z_near=-1.0
render_z_range=3.0

# speckle filter
speckle_filter_enable=False
max_speckle_size=100
max_disp_diff=1.0

# pointcloud
pointcloud_height_min=-5.0
pointcloud_height_max=5.0
pointcloud_depth_max=5.0

# pcl filter
pcl_filter_enable=False
grid_size=0.1
grid_min_point_count=5

# thread
infer_thread_num=2
save_thread_num=4
max_save_task=50

# save
save_result_flag=False
save_dir=./result
save_freq=1
save_total=-1
save_stereo_flag=True
save_origin_flag=False
save_disp_flag=True
save_uncert_flag=False
save_depth_flag=True
save_visual_flag=True
save_pcd_flag=False

# local image
use_local_image_flag=False
local_image_dir=./offline
image_sleep=0

# camera intrinsic
camera_cx=0.0
camera_cy=0.0
camera_fx=0.0
camera_fy=0.0
baseline=0.0
doffs=0.0

# mask
left_img_mask_enable=False

# epipolar
epipolar_mode=False
epipolar_img=rect
chessboard_per_rows=20
chessboard_per_cols=11
chessboard_square_size=0.06
feature_epipolar_mode=False

# web
stereonet_pub_web=True
codec_sub_topic=/$stereo_node_name/stereonet_visual
codec_in_format=bgr8
codec_pub_topic=/image_jpeg
websocket_image_topic=/image_jpeg
websocket_channel=0

while [[ $# -gt 0 ]]; do
  case $1 in
    # stereonet version
    --stereonet_version) stereonet_version=$2; shift 2 ;;

    # node name
    --stereo_node_name) stereo_node_name=$2; shift 2 ;;

    # uncertainty
    --uncertainty_th) uncertainty_th=$2; shift 2 ;;

    # topic
    --stereo_image_topic) stereo_image_topic=$2; shift 2 ;;
    --camera_info_topic) camera_info_topic=$2; shift 2 ;;
    --left_camera_info_topic) left_camera_info_topic=$2; shift 2 ;;
    --depth_image_topic) depth_image_topic=$2; shift 2 ;;
    --rectify_left_camera_info_topic) rectify_left_camera_info_topic=$2; shift 2 ;;
    --rectify_right_camera_info_topic) rectify_right_camera_info_topic=$2; shift 2 ;;
    --depth_camera_info_topic) depth_camera_info_topic=$2; shift 2 ;;
    --pointcloud2_topic) pointcloud2_topic=$2; shift 2 ;;
    --publish_pcd_enabled) publish_pcd_enabled=$2; shift 2 ;;
    --rectify_left_image_topic) rectify_left_image_topic=$2; shift 2 ;;
    --rectify_right_image_topic) rectify_right_image_topic=$2; shift 2 ;;
    --publish_rectify_bgr) publish_rectify_bgr=$2; shift 2 ;;
    --origin_left_image_topic) origin_left_image_topic=$2; shift 2 ;;
    --origin_right_image_topic) origin_right_image_topic=$2; shift 2 ;;
    --publish_origin_enable) publish_origin_enable=$2; shift 2 ;;
    --visual_image_topic) visual_image_topic=$2; shift 2 ;;
    --publish_visual_enabled) publish_visual_enabled=$2; shift 2 ;;
    --stereonet_frame_id) stereonet_frame_id=$2; shift 2 ;;

    # mipi cam
    --use_mipi_cam) use_mipi_cam=$2; shift 2 ;;
    --mipi_image_width) mipi_image_width=$2; shift 2 ;;
    --mipi_image_height) mipi_image_height=$2; shift 2 ;;
    --mipi_image_framerate) mipi_image_framerate=$2; shift 2 ;;
    --mipi_frame_ts_type) mipi_frame_ts_type=$2; shift 2 ;;
    --mipi_gdc_enable) mipi_gdc_enable=$2; shift 2 ;;
    --mipi_lpwm_enable) mipi_lpwm_enable=$2; shift 2 ;;
    --mipi_rotation) mipi_rotation=$2; shift 2 ;;
    --mipi_channel) mipi_channel=$2; shift 2 ;;
    --mipi_channel2) mipi_channel2=$2; shift 2 ;;
    --mipi_cal_rotation) mipi_cal_rotation=$2; shift 2 ;;

    # calib
    --calib_method) calib_method=$2; shift 2 ;;
    --stereo_calib_file_path) stereo_calib_file_path=$2; shift 2 ;;

    # render
    --render_type) render_type=$2; shift 2 ;;
    --render_perf) render_perf=$2; shift 2 ;;
    --render_max_disp) render_max_disp=$2; shift 2 ;;
    --render_z_near) render_z_near=$2; shift 2 ;;
    --render_z_range) render_z_range=$2; shift 2 ;;

    # speckle filter
    --speckle_filter_enable) speckle_filter_enable=$2; shift 2 ;;
    --max_speckle_size) max_speckle_size=$2; shift 2 ;;
    --max_disp_diff) max_disp_diff=$2; shift 2 ;;

    # pointcloud
    --pointcloud_height_min) pointcloud_height_min=$2; shift 2 ;;
    --pointcloud_height_max) pointcloud_height_max=$2; shift 2 ;;
    --pointcloud_depth_max) pointcloud_depth_max=$2; shift 2 ;;

    # pcl filter
    --pcl_filter_enable) pcl_filter_enable=$2; shift 2 ;;
    --grid_size) grid_size=$2; shift 2 ;;
    --grid_min_point_count) grid_min_point_count=$2; shift 2 ;;

    # thread
    --infer_thread_num) infer_thread_num=$2; shift 2 ;;
    --save_thread_num) save_thread_num=$2; shift 2 ;;
    --max_save_task) max_save_task=$2; shift 2 ;;

    # save
    --save_result_flag) save_result_flag=$2; shift 2 ;;
    --save_dir) save_dir=$2; shift 2 ;;
    --save_freq) save_freq=$2; shift 2 ;;
    --save_total) save_total=$2; shift 2 ;;
    --save_stereo_flag) save_stereo_flag=$2; shift 2 ;;
    --save_origin_flag) save_origin_flag=$2; shift 2 ;;
    --save_disp_flag) save_disp_flag=$2; shift 2 ;;
    --save_uncert_flag) save_uncert_flag=$2; shift 2 ;;
    --save_depth_flag) save_depth_flag=$2; shift 2 ;;
    --save_visual_flag) save_visual_flag=$2; shift 2 ;;
    --save_pcd_flag) save_pcd_flag=$2; shift 2 ;;

    # local image
    --use_local_image_flag) use_local_image_flag=$2; shift 2 ;;
    --local_image_dir) local_image_dir=$2; shift 2 ;;
    --image_sleep) image_sleep=$2; shift 2 ;;

    # camera intrinsic
    --camera_cx) camera_cx=$2; shift 2 ;;
    --camera_cy) camera_cy=$2; shift 2 ;;
    --camera_fx) camera_fx=$2; shift 2 ;;
    --camera_fy) camera_fy=$2; shift 2 ;;
    --baseline) baseline=$2; shift 2 ;;
    --doffs) doffs=$2; shift 2 ;;

    # mask
    --left_img_mask_enable) left_img_mask_enable=$2; shift 2 ;;

    # epipolar
    --epipolar_mode) epipolar_mode=$2; shift 2 ;;
    --epipolar_img) epipolar_img=$2; shift 2 ;;
    --chessboard_per_rows) chessboard_per_rows=$2; shift 2 ;;
    --chessboard_per_cols) chessboard_per_cols=$2; shift 2 ;;
    --chessboard_square_size) chessboard_square_size=$2; shift 2 ;;
    --feature_epipolar_mode) feature_epipolar_mode=$2; shift 2 ;;

    # web
    --stereonet_pub_web) stereonet_pub_web=$2; shift 2 ;;
    --codec_sub_topic) codec_sub_topic=$2; shift 2 ;;
    --codec_in_format) codec_in_format=$2; shift 2 ;;
    --codec_pub_topic) codec_pub_topic=$2; shift 2 ;;
    --websocket_image_topic) websocket_image_topic=$2; shift 2 ;;
    --websocket_channel) websocket_channel=$2; shift 2 ;;

    *) echo "unknown param: $1"; exit 1 ;;
  esac
done

ros2 launch hobot_stereonet stereonet_model_web_visual_$stereonet_version.launch.py \
stereo_node_name:=$stereo_node_name \
uncertainty_th:=$uncertainty_th \
stereo_image_topic:=$stereo_image_topic camera_info_topic:=$camera_info_topic left_camera_info_topic:=$left_camera_info_topic \
depth_image_topic:=$depth_image_topic depth_camera_info_topic:=$depth_camera_info_topic \
rectify_left_camera_info_topic:=$rectify_left_camera_info_topic rectify_right_camera_info_topic:=$rectify_right_camera_info_topic \
pointcloud2_topic:=$pointcloud2_topic publish_pcd_enabled:=$publish_pcd_enabled \
rectify_left_image_topic:=$rectify_left_image_topic rectify_right_image_topic:=$rectify_right_image_topic publish_rectify_bgr:=$publish_rectify_bgr \
origin_left_image_topic:=$origin_left_image_topic origin_right_image_topic:=$origin_right_image_topic publish_origin_enable:=$publish_origin_enable \
visual_image_topic:=$visual_image_topic publish_visual_enabled:=$publish_visual_enabled \
use_mipi_cam:=$use_mipi_cam mipi_image_width:=$mipi_image_width mipi_image_height:=$mipi_image_height \
mipi_image_framerate:=$mipi_image_framerate mipi_frame_ts_type:=$mipi_frame_ts_type \
mipi_gdc_enable:=$mipi_gdc_enable mipi_lpwm_enable:=$mipi_lpwm_enable mipi_rotation:=$mipi_rotation \
mipi_channel:=$mipi_channel mipi_channel2:=$mipi_channel2 mipi_cal_rotation:=$mipi_cal_rotation \
calib_method:=$calib_method stereo_calib_file_path:=$stereo_calib_file_path \
render_type:=$render_type render_perf:=$render_perf render_max_disp:=$render_max_disp render_z_near:=$render_z_near render_z_range:=$render_z_range \
speckle_filter_enable:=$speckle_filter_enable max_speckle_size:=$max_speckle_size max_disp_diff:=$max_disp_diff \
pointcloud_height_min:=$pointcloud_height_min pointcloud_height_max:=$pointcloud_height_max pointcloud_depth_max:=$pointcloud_depth_max \
pcl_filter_enable:=$pcl_filter_enable grid_size:=$grid_size grid_min_point_count:=$grid_min_point_count \
infer_thread_num:=$infer_thread_num save_thread_num:=$save_thread_num max_save_task:=$max_save_task \
use_local_image_flag:=$use_local_image_flag local_image_dir:=$local_image_dir image_sleep:=$image_sleep \
save_result_flag:=$save_result_flag save_dir:=$save_dir save_freq:=$save_freq save_total:=$save_total save_stereo_flag:=$save_stereo_flag \
save_origin_flag:=$save_origin_flag save_disp_flag:=$save_disp_flag save_uncert_flag:=$save_uncert_flag save_depth_flag:=$save_depth_flag \
save_visual_flag:=$save_visual_flag save_pcd_flag:=$save_pcd_flag \
use_local_image_flag:=$use_local_image_flag local_image_dir:=$local_image_dir image_sleep:=$image_sleep \
camera_cx:=$camera_cx camera_cy:=$camera_cy camera_fx:=$camera_fx camera_fy:=$camera_fy baseline:=$baseline doffs:=$doffs \
left_img_mask_enable:=$left_img_mask_enable \
epipolar_mode:=$epipolar_mode epipolar_img:=$epipolar_img \
chessboard_per_rows:=$chessboard_per_rows chessboard_per_cols:=$chessboard_per_cols chessboard_square_size:=$chessboard_square_size \
feature_epipolar_mode:=$feature_epipolar_mode \
stereonet_pub_web:=$stereonet_pub_web codec_sub_topic:=$codec_sub_topic codec_in_format:=$codec_in_format \
codec_pub_topic:=$codec_pub_topic websocket_image_topic:=$websocket_image_topic websocket_channel:=$websocket_channel

(4) 执行双目算法启动指令

通过ssh连接RDK，执行以下命令，则可以启动算法：

RDK X5
RDK S100

# 搭配230AI相机
bash run_stereo.sh --mipi_rotation 0.0

# 搭配132GS相机
bash run_stereo.sh

# 注意：
# 需要观察网页端图像RGB图是否是左目相机采集的图像，可以用镜头盖遮挡一下左目相机确认
# 如果左右目相机顺序不正确，有两个方法调整：
# 方法1：交换MIPI线
# 方法2：在上面的运行指令上，加入参数：--mipi_channel 0 --mipi_channel2 2 或 --mipi_channel 2 --mipi_channel2 0，看看哪种情况能输出正确的结果

# 搭配230AI相机
bash run_stereo.sh --stereonet_version v2.4 --mipi_rotation 0.0

# 搭配132GS相机
bash run_stereo.sh --stereonet_version v2.4

# S100还支持大分辨率模型，以132GS相机为例，启动指令如下
bash run_stereo.sh --stereonet_version v2.4_1280_704 --mipi_image_width 1280 --mipi_image_height 704

# 注意：
# 需要观察网页端图像RGB图是否是左目相机采集的图像，可以用镜头盖遮挡一下左目相机确认
# 如果左右目相机顺序不正确，有两个方法调整：
# 方法1：交换MIPI线
# 方法2：在上面的运行指令上，加入参数：--mipi_channel 0 --mipi_channel2 1 或 --mipi_channel 1 --mipi_channel2 0，看看哪种情况能输出正确的结果

注意

如果程序没有正确启动，可以通过ros2 topic list -v检查一下是否存在stereo_image_topic和camera_info_topic对应的话题

如果程序正确启动，但深度效果不好，要确认：1.左右目图像的拼接顺序为左上右下; 2.参考下文确认左右图是否满足极线对齐要求

左右目相机定义，需要确认下文网页端显示的RGB图像是否是左相机拍摄的图像：

230ai_left_right_cam

双目算法启动成功后会打印如下日志，fx/fy/cx/cy/baseline是相机内参，fps是算法运行的帧率：

stereonet_run_success_log

通过网页端查看RGB图和深度图，在浏览器输入 http://ip:8000 (图中RDK ip是192.168.1.100)：

web_depth_visual

通过rviz2查看点云，RDK可直接安装rviz2查看，注意rviz2中需要做如下配置：

# 安装rviz2
sudo apt install ros-humble-rviz2
# 启动rviz2
source /opt/tros/humble/setup.bash
rviz2

stereonet_rviz

(5) 参数定义

run_stereo.sh脚本有很多可设置参数，下面介绍一些常用参数的定义，其它参数请参考源码中的解释：

stereonet_version控制启动不同版本的算法
- RDK X5可以设置为v2.0、v2.1、v2.2、v2.3、v2.4_int16、v2.4_int8、v2.5_int16、v2.5_int16_96、v2.5_int16_544_448、v2.5_int16_544_448_96
- RDK S100可以设置为v2.1、v2.4、v2.4_1280_704
stereo_node_name控制ros节点的名称
uncertainty_th为置信度阈值，只有带置信度的模型并且设置为正数时才会生效，如果需要开启，建议设置为0.10
stereo_image_topic/camera_info_topic为ros节点需要接收的话题名称，分别为双目图像和对应的相机参数
depth_image_topic/pointcloud2_topic/visual_image_topic等控制ros节点发布的话题名称
mipi_image_width、mipi_image_height、mipi_image_framerate控制相机的分辨率和帧率
mipi_gdc_enable控制相机开启GDC矫正，相机会读取EEPROM存储的参数进行图像的畸变矫正，目前生成的相机都带有出厂标定参数
mipi_lpwm_enable控制相机开启硬件同步，使得双目相机获取的左右图像时间戳是一致的，如果设置为False，则使用软同步，同步误差较大
mipi_rotation控制图像是否进行旋转，目前132GS相机CMOS安装时有90°旋转，需要设置该参数为90.0
mipi_channel、mipi_channel2用于调换左右图输出顺序
calib_method控制矫正方式
- 当mipi_gdc_enable:=True时，代表hobot_mipi_cam功能包已经对图像经过矫正，hobot_stereonet功能包不需要再进行矫正，calib_method设置为none即可
- 当mipi_gdc_enable:=False时，或者相机无法对图像进行矫正时，需要将calib_method设置为custom，并且需要指定stereo_calib_file_path
stereo_calib_file_path控制自定义标定参数的路径
render_type控制渲染方式，默认是distance，会自动根据深度图距离自动渲染伪彩色图像用于网页端显示，可以设置为indoor、outdoor，不建议设置为indoor
render_perf控制渲染图像上是否展示CPU、BPU占用率、Latency、FPS信息，可以设置为True、False
speckle_filter_enable控制是否开启speckle filter滤波，可以设置为True、False
max_speckle_size控制speckle的大小，小于该大小的speckle将会被滤除，设置越大，滤波效果更强
max_disp_diff控制speckle中视差的差异阈值，邻域小于该阈值的像素点将划分为同一个speckle，设置越小，滤波效果更强
pointcloud_height_min/pointcloud_height_max/pointcloud_depth_max控制点云的显示范围，单位是m
pcl_filter_enable控制是否开启点云滤波，可以设置为True、False
grid_size控制点云滤波时的网格大小，单位m
grid_min_point_count控制点云滤波时的网格最小点数，小于该数量的点会被滤除
save_result_flag控制是否保存结果，如果开启保存则会保存相机参数、原始左右图、矫正后左右图、视差图、深度图、点云
save_dir控制保存的目录，目录不存在会自动创建，请确保该目录下有足够空间，否则会保存失败
save_freq控制保存的频率，例如设置为4代表每隔4帧保存一次
save_total控制保存的总数，设置为-1代表一直保存，设置为100代表保存100帧则不再保存
use_local_image_flag控制是否开启离线推理
local_image_dir控制本地图像目录，离线推理时使用
epipolar_mode控制是否开启基于棋盘格的极线对齐检测
epipolar_img控制使用origin原图还是使用rect图
chessboard_per_rows/chessboard_per_cols/chessboard_square_size控制棋盘格内点数和棋盘格方块大小（单位m）
feature_epipolar_mode控制是否开启基于ORB特征点的极线对齐检测
infer_thread_num控制推理线程数，默认是2个推理线程，多线程推理帧率高，但latency较大。可以改为1，单线程推理帧率稍低，但latency也低
stereonet_pub_web控制是否开启web端发布可视化图像

(6) 保存一帧图像

程序运行成功后，可以开启另一个终端，执行如下指令保存一帧数据：

source /opt/tros/humble/setup.bash

# 首先查看一下节点是否正常运行，注意一下是否设置了ROS_DOMAIN_ID或者改变了节点名称
ros2 node list

# 如果/StereoNetNode节点正常运行，运行如下指令可以保存一帧数据
# 设置保存目录，建议设置绝对路径，如果保存目录不存在会自动创建
ros2 param set /StereoNetNode save_dir /root/online_once
# 保存一帧数据，可重复执行
ros2 param set /StereoNetNode save_result_once true

(7) 保存批量数据

方法1：在启动时指定参数保存

# 搭配230AI相机
bash run_stereo.sh --mipi_rotation 0.0 \
--save_result_flag True --save_dir /root/online_batch \
--save_freq 1 --save_total -1 \
--save_stereo_flag True --save_origin_flag False \
--save_disp_flag True --save_uncert_flag False \
--save_depth_flag True --save_visual_flag True \
--save_pcd_flag False

# 搭配132GS相机
bash run_stereo.sh \
--save_result_flag True --save_dir /root/online_batch \
--save_freq 1 --save_total -1 \
--save_stereo_flag True --save_origin_flag False \
--save_disp_flag True --save_uncert_flag False \
--save_depth_flag True --save_visual_flag True \
--save_pcd_flag False

# S100需要指定模型版本，例如增加参数--stereonet_version v2.4
# save_stereo_flag    保存双目图像，该图像会输入算法进行推理
# save_origin_flag    保存双目原始图像，该图像不会最终输入算法推理，比如没有矫正的图、和算法模型分辨率不匹配的图，会进行预处理，得到最终可以输入算法的图像
# save_disp_flag      保存视差图
# save_uncert_flag    保存置信度图，只有带置信度的模型支持
# save_depth_flag     保存深度图
# save_visual_flag    保存web端渲染的可视化图
# save_pcd_flag       保存点云数据

stereonet_save_log

stereonet_save_files

方法2：程序运行成功后，可以开启另一个终端，执行如下指令保存数据

source /opt/tros/humble/setup.bash

# 首先查看一下节点是否正常运行，注意一下是否设置了ROS_DOMAIN_ID或者改变了节点名称
ros2 node list

# 如果/StereoNetNode节点正常运行，运行如下指令可以保存数据
# 设置保存目录，建议设置绝对路径，如果保存目录不存在会自动创建
ros2 param set /StereoNetNode save_dir /root/online_batch
# 设置保存总数
ros2 param set /StereoNetNode save_total 10
# 设置保存频率
ros2 param set /StereoNetNode save_freq 1

# 设置保存内容，按需要设置
ros2 param set /StereoNetNode save_stereo_flag true   # 保存双目图像，该图像会输入算法进行推理
ros2 param set /StereoNetNode save_origin_flag true   # 保存双目原始图像，该图像不会最终输入算法推理，比如没有矫正的图、和算法模型分辨率不匹配的图，会进行预处理，得到最终可以输入算法的图像
ros2 param set /StereoNetNode save_disp_flag true     # 保存视差图
ros2 param set /StereoNetNode save_uncert_flag true   # 保存置信度图，只有带置信度的模型支持
ros2 param set /StereoNetNode save_depth_flag true    # 保存深度图
ros2 param set /StereoNetNode save_visual_flag true   # 保存web端渲染的可视化图
ros2 param set /StereoNetNode save_pcd_flag true      # 保存点云数据

# 执行保存命令
ros2 param set /StereoNetNode save_result_flag true

# 如果保存完毕后，还需要继续保存，需要再执行一下下面两条指令
# 重新设置保存总数
ros2 param set /StereoNetNode save_total 10
# 执行保存命令
ros2 param set /StereoNetNode save_result_flag true

(8) 开启极线对齐检测模式

如果出现深度图较差的情况，除了可能是左右图的拼接顺序错误之外，还有可能是左右目图像没有达到极线对齐状态。双目算法对极线对齐的要求很高，一般要求左右图的极线对齐误差小于1 pixel。

本程序开发了两种极线对齐检测方式：一种是基于棋盘格标定板的方式，这种方式比较严格，推荐使用；另一种是基于ORB特征点的方式，这种方式不需要标定板，只需要在纹理丰富的场景运行即可，但计算出来的极线对齐误差可能偏大。

基于棋盘格标定板极线对齐检测程序启动指令（以X5搭配132GS相机为例）：

# X5搭配132GS相机，S100或其它相机注意参考上文参数的设置
# 注意棋盘格参数的设置，例子中使用每行内角点20、每列内角度11、方格大小为0.06m的棋盘格
bash run_stereo.sh --epipolar_mode True \
--chessboard_per_rows 20 --chessboard_per_cols 11 --chessboard_square_size 0.06

运行成功后，可以在web端看到如下图像：

epipolar_mode

基于棋盘格的极线对齐检测，极线对齐误差和重投影误差都应该在1 pixel内，双目图像才是合格图像，否则使用的标定参数是错误的

基于ORB特征点极线对齐检测程序启动指令（以X5搭配132GS相机为例）：

# X5搭配132GS相机，S100或其它相机注意参考上文参数的设置
bash run_stereo.sh --feature_epipolar_mode True

运行成功后，可以在web端看到如下图像：

feature_epipolar_mode

基于ORB特征点的极线对齐检测没有那么严格，根据经验值，如果是640×352分辨率的图像，极线对齐误差要小于1 pixel，如果是1280×1088分辨率的图像，极线对齐误差要小于2 pixel，双目图像才是合格图像

5.4. 离线启动指令

(1) 准备离线图像

如果想利用本地图像评估算法效果，需要准备如下数据并上传到RDK：

去畸变、极线对齐的左右目图像，png或者jpg格式，图片需要按照规则命名，左目图像需要带有left字段，右目图像需要带有right字段，算法按序号遍历图像，直至图像全部计算完毕：

stereonet_rdk

相机内参文件，保存在图像目录下，命名为camera_intrinsic.txt，参考内容如下：

# fx fy cx cy baseline(m)
215.762581 215.762581 325.490113 173.881556 0.079957

(2) 执行启动指令

通过ssh连接RDK，执行以下命令：

RDK X5
RDK S100

bash run_stereo.sh \
--use_local_image_flag True --local_image_dir <离线图像路径> \
--save_result_flag True --save_dir <结果保存路径> \
--save_stereo_flag True --save_origin_flag False \
--save_disp_flag True --save_uncert_flag False \
--save_depth_flag True --save_visual_flag True \
--save_pcd_flag True

# 如果网页端显示太快，可以加入参数控制一下停顿时间：--image_sleep 2000

bash run_stereo.sh --stereonet_version v2.4 \
--use_local_image_flag True --local_image_dir <离线图像路径> \
--save_result_flag True --save_dir <结果保存路径> \
--save_stereo_flag True --save_origin_flag False \
--save_disp_flag True --save_uncert_flag False \
--save_depth_flag True --save_visual_flag True \
--save_pcd_flag True

# 如果网页端显示太快，可以加入参数控制一下停顿时间：--image_sleep 2000

运行成功后，会打印如下日志

stereonet_offline_log

通过网页端查看RGB图和深度图，在浏览器输入 http://ip:8000 (图中RDK ip是192.168.128.10)：

web_depth_visual_offline

5.5. 搭配ZED相机运行

(1) ZED相机安装

ZED双目摄像头如图所示：

zed_cam

将ZED相机通过USB连接到RDK即可

(2) 启动指令

首先，启动ZED相机，通过ssh连接RDK，X5和S100执行相同指令：

source /opt/tros/humble/setup.bash

ros2 launch hobot_zed_cam zed_cam_node.launch.py \
resolution:=720p \
need_rectify:=true dst_width:=640 dst_height:=352

参数解释：

参数	定义
resolution	zed原始输出分辨率，带畸变，720p表示1280*720的分辨率，可设置为1080p
need_rectify	表示最终输出的图像是否需要矫正
dst_width	最终输出的矫正后图像分辨率为640*352
dst_height	最终输出的矫正后图像分辨率为640*352

注意：运行ZED相机RDK一定要联网，因为ZED需要联网下载标定文件

stereonet_zed_run_success_log

联网的情况下程序会自动下载标定文件，如果RDK没有联网，可以手动下载标定文件然后上传到RDK。根据log信息，在PC端打开浏览器，输入(https://calib.stereolabs.com/?SN=38085162) ，即可下载标定文件SN38085162.conf。注意每台ZED的SN码是不一样的，使用时请根据报错信息下载对应的标定文件，将标定文件上传到/root/zed/settings/目录下，如果目录不存在则手动创建。

然后，启动双目算法，开启另一个终端执行：

bash run_stereo.sh --use_mipi_cam False --camera_info_topic /image_right_raw/camera_info

通过网页端查看深度图，在浏览器输入 http://ip:8000 (ip为RDK对应的ip地址)，如需查看点云和保存图像请参考上文对应的设置

6. 功能包话题说明

6.1. 订阅话题

默认名称（参数可调）	消息类型	说明
/image_combine_raw	sensor_msgs::msg::Image	左右目上下拼接的图像，用于模型推理
/image_combine_raw/right/camera_info（可选）	sensor_msgs::msg::CameraInfo	相机标定参数，用于视差图和深度图之间的转换

6.2. 发布话题

默认名称（参数可调）	消息类型	说明
/StereoNetNode/stereonet_depth	sensor_msgs::msg::Image	深度图像，单位为毫米
/StereoNetNode/stereonet_visual	sensor_msgs::msg::Image	可视化渲染图像
/StereoNetNode/stereonet_pointcloud2	sensor_msgs::msg::PointCloud2	点云，单位为m
/StereoNetNode/rectify_left_image	sensor_msgs::msg::Image	矫正后左图，输入算法
/StereoNetNode/rectify_right_image	sensor_msgs::msg::Image	矫正后右图，输入算法
/StereoNetNode/origin_left_image	sensor_msgs::msg::Image	原始左图，不输入算法
/StereoNetNode/origin_right_image	sensor_msgs::msg::Image	原始右图，不输入算法

1. 功能介绍​

2. 支持平台​

3. 模型版本​

4. 准备工作​

4.1. RDK平台​

4.2. 系统和功能包版本​

5. 算法启动​

5.1. 注意事项（必看！！！）​

5.2. MIPI双目相机安装​

(1) 230AI MIPI双目相机​

(2) 132GS MIPI双目相机​

5.3. 在线启动指令​

(1) 确认双目相机I2C信号正常​

(2) 确认相机出流正常​

(3) 创建双目算法启动脚本​

(4) 执行双目算法启动指令​

(5) 参数定义​

(6) 保存一帧图像​

(7) 保存批量数据​

(8) 开启极线对齐检测模式​

5.4. 离线启动指令​

(1) 准备离线图像​

(2) 执行启动指令​

5.5. 搭配ZED相机运行​

(1) ZED相机安装​

(2) 启动指令​

6. 功能包话题说明​

6.1. 订阅话题​

6.2. 发布话题​
