1.5.1 RDK X5

RDK X5支持HDMI和MIPI DSI两种显示输出方式，不能同时使用，系统默认采用HDMI输出。

HDMI

RDK X5提供一路HDMI接口，支持的最大分辨率为1080P60。

HDMI 切换

系统默认采用HDMI输出，不需要额外配置。如果您已经切换到MIPI DSI输出，可以使用srpi-config工具来切换回HDMI输出,重启设备生效。

2 Display Options > D1 Dsiplay Choice > 2 HDMI

如果您不想使用srpi-config工具，可以按照以下命令行方法进行配置。

mv /etc/X11/xorg.conf.d/xorg_hdmi_ignore.conf /etc/X11/xorg.conf.d/xorg_hdmi_ignore.conf.disable
mv /etc/X11/xorg.conf.d/xorg_dsi_ignore.conf.disable /etc/X11/xorg.conf.d/xorg_dsi_ignore.conf

默认分辨率

默认分辨率可以通过修改/etc/X11/xorg.conf.d/1-resolution.conf文件来实现：

Section "Screen"
    Identifier "Screen0"
    Device "Device0"
    Monitor "Monitor0"
    DefaultDepth 24
    SubSection "Display"
        Depth 24
        Modes "1280x720"
    EndSubSection
EndSection

MIPI DSI

2.8inch DSI LCD

硬件连接

使用DSI-Cable-12cm排线，将显示屏DSI接口连接到X5 rdk主板的22PIN DSI接口，用接口的卡扣把没有触点的背面压紧。

安装效果如下：

软件配置

使用srpi-config工具来选择2.8inch DSI LCD，重启后生效。

2 Display Options > D3 MIPI LCD Choice > 2.8inch DSI LCD

效果演示

3.4inch DSI LCD

硬件连接

使用DSI-Cable-12cm排线，将显示屏DSI接口连接到X5 rdk主板的22PIN DSI接口，用接口的卡扣把没有触点的背面压紧。

通过4PIN顶针连通5V供电，包括5V和GND。在 RDK X5 主板的 40 PIN 接口上，第 4 脚为 5 V，第 6 脚为 GND。

安装效果如下：

软件配置

使用srpi-config工具来选择3.4inch DSI LCD (C)，重启后生效。

2 Display Options > D3 MIPI LCD Choice > 3.4inch DSI LCD (C)

效果演示

4.3inch DSI LCD

硬件连接

使用DSI-Cable-12cm排线，将显示屏DSI接口连接到X5 rdk主板的22PIN DSI接口，用接口的卡扣把没有触点的背面压紧。

安装效果如下：

软件配置

使用srpi-config工具来选择4.3inch DSI LCD，重启后生效。

2 Display Options > D3 MIPI LCD Choice > 4.3inch DSI LCD

效果演示

7inchC DSI LCD

硬件连接

使用DSI-Cable-12cm排线，将显示屏DSI接口连接到X5 rdk主板的22PIN DSI接口，用接口的卡扣把没有触点的背面压紧。

通过4PIN顶针连通5V供电，包括5V和GND。在 RDK X5 主板的 40 PIN 接口上，第 4 脚为 5 V，第 6 脚为 GND。

通过4PIN顶针连通I2C通信，接到X5 rdk主板 40PIN I2C5接口上。在 RDK X5 主板的 40 PIN 接口上，第 3 脚为 SDA5，第 5 脚为 SCL5。

安装效果如下：

软件配置

使用srpi-config工具来选择7inch DSI LCD (C)，重启后生效。

2 Display Options > D3 MIPI LCD Choice > 7inch DSI LCD (C)

效果演示

7.9inch DSI LCD

硬件连接

使用DSI-Cable-12cm排线，将显示屏DSI接口连接到X5 rdk主板的22PIN DSI接口，用接口的卡扣把没有触点的背面压紧。

使用5V/3A的 type-C 接口电源为屏幕供电。

安装效果如下：

软件配置

使用srpi-config工具来选择7.9inch DSI LCD，重启后生效。

2 Display Options > D3 MIPI LCD Choice > 7.9inch DSI LCD

效果演示

8inch DSI LCD

硬件连接

使用DSI-Cable-12cm排线，将显示屏DSI接口连接到X5 rdk主板的22PIN DSI接口，用接口的卡扣把没有触点的背面压紧。

使用5V/3A的 type-C 接口电源为屏幕供电。

安装效果如下：

软件配置

使用srpi-config工具来选择8inch DSI LCD (C)，重启后生效。

2 Display Options > D3 MIPI LCD Choice > 8inch DSI LCD (C)

效果演示

10.1inch DSI LCD

硬件连接

使用DSI-Cable-12cm排线，将显示屏DSI接口连接到X5 rdk主板的22PIN DSI接口，用接口的卡扣把没有触点的背面压紧。

使用5V/3A的 type-C 接口电源为屏幕供电。

安装效果如下：

软件配置

使用srpi-config工具来选择10.1inch DSI LCD (C)，重启后生效。

2 Display Options > D3 MIPI LCD Choice > 10.1inch DSI LCD (C)

效果演示

11.9inch DSI LCD

硬件连接

使用DSI-Cable-12cm排线，将显示屏DSI接口连接到X5 rdk主板的22PIN DSI接口，用接口的卡扣把没有触点的背面压紧。

使用5V/3A的 type-C 接口电源为屏幕供电。

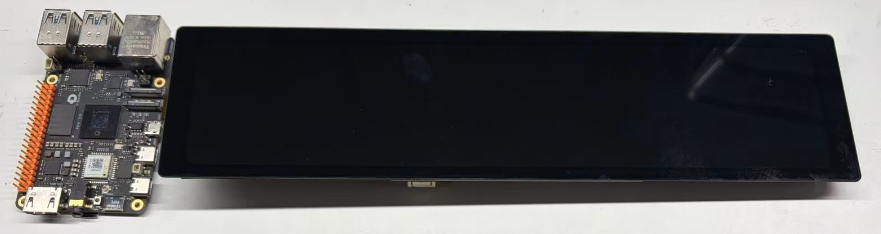

安装效果如下：

软件配置

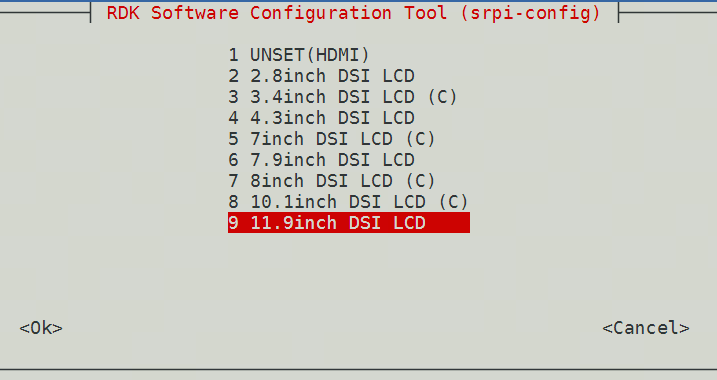

使用srpi-config工具来选择11.9inch DSI LCD，重启后生效。

2 Display Options > D3 MIPI LCD Choice > 11.9inch DSI LCD

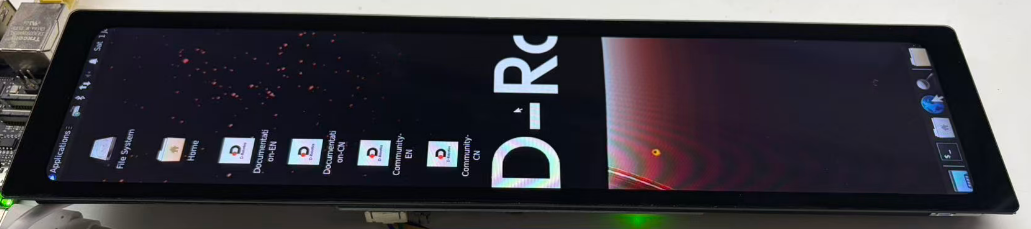

效果演示

旧版本方法

如果您系统中srpi-config工具版本较低，没有D3 MIPI LCD Choice选项，可以使用以下方法升级工具。

或者您不想使用srpi-config工具，可以按照以下命令行方法进行配置。

1，通过命令切换到MIPI DSI显示方式。

mv /etc/X11/xorg.conf.d/xorg_dsi_ignore.conf /etc/X11/xorg.conf.d/xorg_dsi_ignore.conf.disable
mv /etc/X11/xorg.conf.d/xorg_hdmi_ignore.conf.disable /etc/X11/xorg.conf.d/xorg_hdmi_ignore.conf

2，打开/boot/config.txt文件，以2.8inch DSI LCD为例，在config.txt最后加入以下代码，保存，退出，重启系统。

dtoverlay=dsi-waveshare-panel-overlay-2_8_inch

所有版本的显示屏配置方法相同，只需修改dtoverlay参数即可。可以参考下表

屏幕类型	dtoverlay参数
2.8inch DSI LCD	dsi-waveshare-panel-overlay-2_8_inch
3.4inch DSI LCD (C)	dsi-waveshare-panel-overlay-3_4_inch
4.3inch DSI LCD	dsi-waveshare-panel-overlay-4_3_inch
7inch DSI LCD (C)	dsi-waveshare-panel-overlay-7_0_inchC
7.9inch DSI LCD	dsi-waveshare-panel-overlay-7_9_inch
8inch DSI LCD	dsi-waveshare-panel-overlay-8_0_inch
10.1inch DSI LCD	dsi-waveshare-panel-overlay-10_1_inch
