7.3.2 示例程序

本章简述D-Robotics 多媒体应用示例，所涉及源码可以通过 sudo apt install hobot-multimedia-samples 获得，安装在 /app/multimedia_samples 目录下。

get_sif_data 使用说明

程序功能

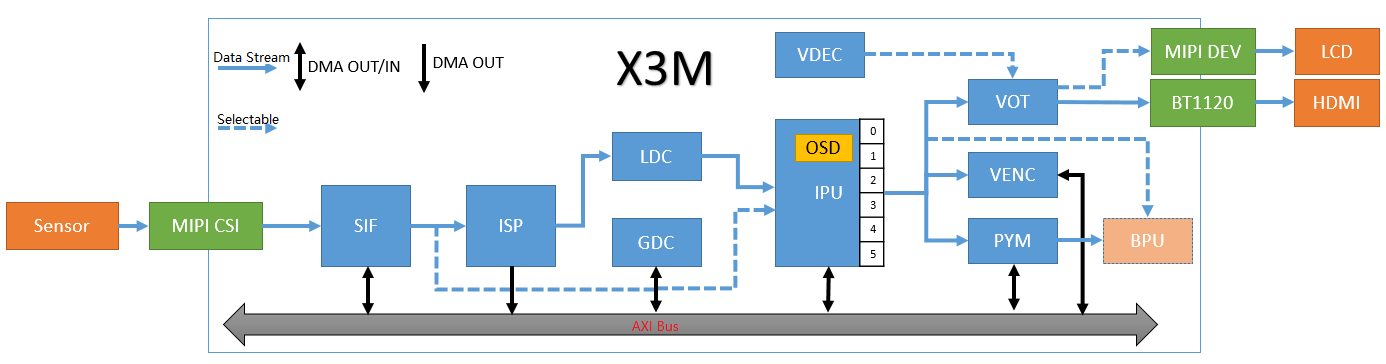

下图所示为X3M的视频数据通路框图，其中的专业名词解释请查看多媒体开发概述-术语约定。

get_sif_data 完成 sensor 、MIPI CSI 和 SIF 模块的初始化，实现从SIF模块获取视频帧数据的功能，支持从SIF模块获取Raw、YUV两种格式的图像。

get_sif_data 可以有效帮助用户调试sensor和X3M的点亮调试，在打通sensor -> SIF的数据通路后，再调试其他模块的功能。

程序开发

源码结构

源码位于 /app/multimedia_samples/get_sif_data

.
├── main.c                       # 主程序，完成sensor列表的加载，和命令控制
├── Makefile			 # 编译makefile
├── module.c
├── module.h
├── Readme.md
├── sensor_handle.c              # sensor 初始化、从sif中获取图像的接口
├── sensor_handle.h
├── sensors			 # sensor参数配置，每个新sensor在本目录新增一个文件
│   ├── sensor_f37.c
│   └── sensor_imx415.c
└── sensors.lds

编译

当前代码通过一个Makefile文件配置编译

进入源码目录，执行以下命令进行编译生成get_sif_data程序

$ cd sample/get_sif_data
$ make clean # 清理源码，保持干净的代码环境
$ make
... ... # 一大段编译打印
$ ls
get_sif_data  main.c  main.o  Makefile  module.c  module.h  module.o  Readme.md  sensor_handle.c  sensor_handle.h  sensor_handle.o  sensors  sensors.lds

添加新sensor

如果有新sensor需要调试，请参考 sensors 目录下的源码文件，对应添加一个新的sensor配置即可。

以F37为例说明关键代码：

/*
 * 添加sensor、mipi、sif dev、isp的参数配置
 * 各结构体中参数在代码中有已经有比较详细的注释说明
 * 其中isp部分参数在本程序中无需关注
 */
static int set_sensor_param(void)
{
        printf("set_sensor_param\n");
        /*定义 sensor   初始化的属性信息 */
        snsinfo = SENSOR_1LANE_F37_30FPS_10BIT_LINEAR_INFO;
        /*定义 mipi 初始化参数信息 */
        mipi_attr = MIPI_1LANE_SENSOR_F37_30FPS_10BIT_LINEAR_ATTR;
        /*定义 dev 初始化的属性信息 */
        devinfo = DEV_ATTR_F37_LINEAR_BASE;
        /*定义 pipe 属性信息 */
        pipeinfo = PIPE_ATTR_F37_LINEAR_BASE;

        return sensor_sif_dev_init();
        return 0;
}

/*
 * 主程序遍历sensor模块时调用本函数完成sensor名和sensor参数配置接口的注册
 */
static int sensor_probe(void)
{
        int i = 0;

        /* 在sensor_lists里面找到一个空位置 */
        for (i = 0; i < ARRAY_SIZE(sensor_lists); i++) {
                if (0 == strlen(sensor_lists[i].sensor_tag)) break;
        }

        if (i >= ARRAY_SIZE(sensor_lists)) {
                printf("sensor lists is full\n");
                return -1;
        }

        strncpy(sensor_lists[i].sensor_tag, SENSOR_TAG, 31 > strlen(SENSOR_TAG) ? strlen(SENSOR_TAG) : 31);
        sensor_lists[i].func = set_sensor_param;
        return 0;
}

/* 注册sensor的模块入口，主程序在遍历sensor时会用到 */
SENSOR_MODULE_INSTALL(sensor_probe);

功能使用

硬件连接

RDK X3 开发板通过mipi host接口用于连接Sensor模组，请根据当前要调试的Sensor模组型号正确连接。

程序部署

按照上面的编译流程生成出get_sif_data后，执行该程序，根据提示选择当前连接在开发板上的sensor类别，比如当前连接的是 F37 sensor，则选择 1。

如果初始化成功，会自动获取第一帧图像（pipe0_plane0_1920x1080_frame_001.raw）保存在程序运行的目录下（退出程序后执行 ls -l pipe0_plane0_1920x1080_frame_* 可以查看），并打印用户可以使用的命令，运行过程如下：

chmod +x get_sif_data
./get_sif_data

D-Robotics Sensor Test Tools V1.0

********************** Sensor Lists *************************
        0 -- IMX415
        1 -- F37
*************************************************************

Please select :1 # 选择 sensor
... ... # 一大段初始化日志
normal pipe_id (0)type(9)frame_id(1)buf_index(0)w x h(1920x1080) data_type 9 img_format 0
stride_size(2400) w x h1920 x 1080  size 2592000
pipe(0)dump normal raw frame id(1),plane(1)size(2592000) # 获取第一帧图像
filedump(pipe0_plane0_1920x1080_frame_001.raw, size(2592000) is successed
time cost 85 ms
dumpToFile raw cost time 85 ms********************** Command Lists *************************
  q     -- quit
  g     -- get one frame
  l     -- get a set frames
  h     -- print help message

Command:

命令解释：

g：获取一帧图像，支持输入多个g来连续获取图像，例如输入 gggg

Command: g
normal pipe_id (0)type(9)frame_id(4078)buf_index(5)w x h(1920x1080) data_type 9 img_format 0
stride_size(2400) w x h1920 x 1080  size 2592000
pipe(0)dump normal raw frame id(4078),plane(1)size(2592000)
filedump(pipe0_plane0_1920x1080_frame_4078.raw, size(2592000) is successed
time cost 67 ms
dumpToFile raw cost time 67 ms

l：连续获取12帧图像，相当于输入12个 g

Command: l
normal pipe_id (0)type(9)frame_id(4588)buf_index(3)w x h(1920x1080) data_type 9 img_format 0
stride_size(2400) w x h1920 x 1080  size 2592000
pipe(0)dump normal raw frame id(4588),plane(1)size(2592000)
filedump(pipe0_plane0_1920x1080_frame_4588.raw, size(2592000) is successed
time cost 56 ms
... ... # 连续的获取帧数据的打印
dumpToFile raw cost time 56 msnormal pipe_id (0)type(9)frame_id(4609)buf_index(7)w x h(1920x1080) data_type 9 img_format 0
stride_size(2400) w x h1920 x 1080  size 2592000
pipe(0)dump normal raw frame id(4609),plane(1)size(2592000)
filedump(pipe0_plane0_1920x1080_frame_4609.raw, size(2592000) is successed
time cost 57 ms
dumpToFile raw cost time 57 ms

q: 退出程序

Command: Command: q
quit
[  256.825912] [S0][V1]sif_video_streamoff
[  256.826439] SIF close node 1
[  256.853045] [S0][V0]sif_video_streamoff SIF last process stream off
[  256.853922] [S0][V0]sif_video_streamoff
[  256.855476] hobot_dmcfreq_target: dmcfreq->rate:2666000000, target_rate:2666000000
[  256.856460] buf:performance
[  256.856460] , powersave_rate:2666000000, dmcfreq->pre_state:0
[  256.857610] [S0][V0]x3_sif_close SIF last process close
[  256.858301] SIF close node 0
[  256.858807] [isp_drv]: camera_sys_stream_off: camera_sys_stream_off success line 1549 dev_name port_0
[  256.860006] [isp_drv:cam]: camera_fop_release: line 115 port 0 user_num 0  camera_cdev->start_num 0
[  256.861229] vps mipi_host1: sensor1_mclk set(1) 0 as 24000000
[  256.861980] vps mipi_host1: sensor1_mclk set(0) 0 as 24000000
[  256.862741] vps mipi_host0: sensor0_mclk set(2) 0 as 24000000
[  256.863491] vps mipi_host0: sensor0_mclk set(1) 0 as 24000000
[  256.864241] vps mipi_host0: sensor0_mclk set(0) 0 as 24000000

运行效果说明

执行程序后会获取到如 pipe0_plane0_1920x1080_frame_4609.raw 一样命名的raw图像，或者如pipe0_1920x1080_frame_1024.yuv一样命名的yuv图像。

请使用 hobotplayer 工具浏览图像，图像的参数配置说明如下：

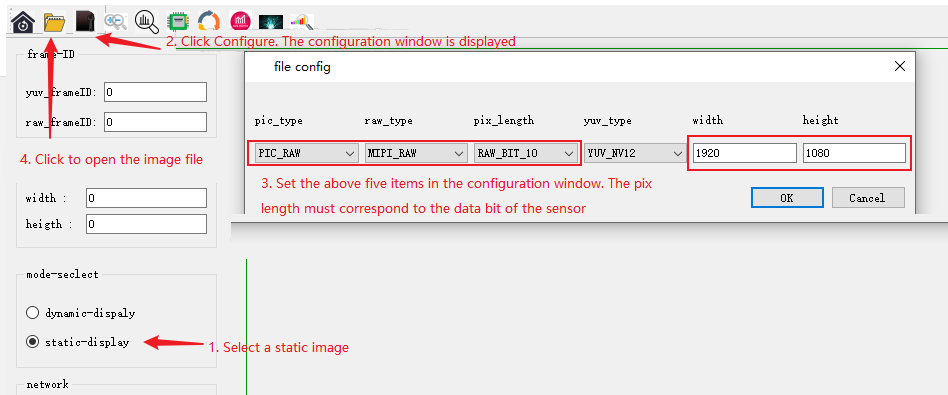

浏览RAW图

按照如下图所示步骤配置选项，其中file config里面关注pic_type、raw_type、 pix_length 、width和height的配置，F37 配置为（PIC_RAW、MIPI_RAW、RAW_BIT_10， 1920，1080），IMX415配置为（PIC_RAW、MIPI_RAW、RAW_BIT_12， 3840，2160）

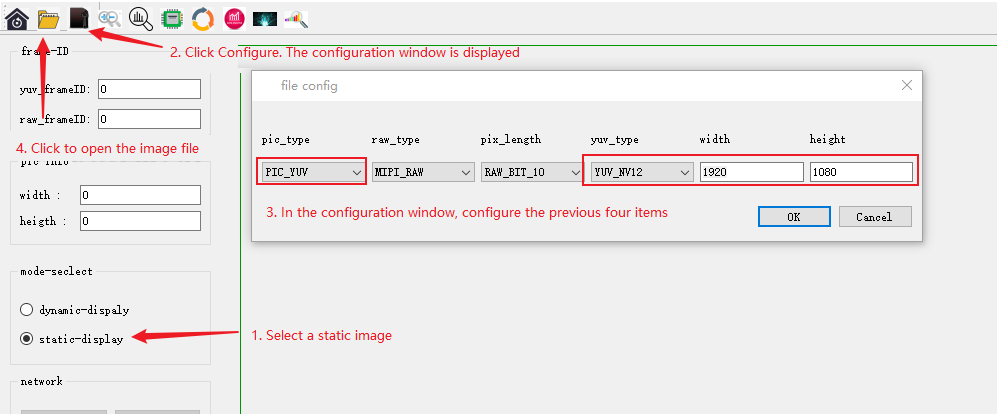

浏览YUV图

按照如下图所示步骤配置选项，其中file config里面关注pic_type、yuv_type、width和height的配置，F37 配置为（PIC_YUV、YUV_NV12， 1920，1080），IMX415配置为（YUV_NV12， 3840，2160）

get_isp_data 使用说明

程序功能

下图所示为X3M的视频数据通路框图，其中的专业名词解释请查看多媒体开发概述-术语约定。

get_isp_data 完成 sensor 、MIPI CSI SIF 和 ISP 模块的初始化，实现从ISP模块获取视频帧数据的功能，支持从ISP模块获取YUV格式的图像。

get_isp_data 可以有效帮助用户调试sensor和X3M的ISP效果调试，在打通sensor -> SIF -> ISP 的数据通路后，再调试其他模块的功能。

程序开发

源码结构

源码位于 /app/multimedia_samples/get_isp_data

.
├── main.c                       # 主程序，完成sensor列表的加载，和命令控制
├── Makefile			 # 编译makefile
├── module.c
├── module.h
├── Readme.md
├── sensor_handle.c              # sensor 初始化、从isp中获取图像的接口
├── sensor_handle.h
├── sensors			 # sensor参数配置，每个新sensor在本目录新增一个文件
│   ├── sensor_f37.c
│   └── sensor_imx415.c
└── sensors.lds

编译

当前代码通过一个Makefile文件配置编译，进入源码目录，执行以下命令进行编译生成get_isp_data程序：

$ cd /app/multimedia_samples/get_sif_data
$ make clean # 清理源码，保持干净的代码环境
$ make
... ... # 一大段编译打印
$ ls
get_isp_data  main.c  main.o  Makefile  module.c  module.h  module.o  Readme.md  sensor_handle.c  sensor_handle.h  sensor_handle.o  sensors  sensors.lds

添加新sensor

如果有新sensor需要调试，请参考 sensors 目录下的源码文件，对应添加一个新的sensor配置即可。

以F37为例说明关键代码：

/*
 * 添加sensor、mipi、sif dev、isp的参数配置
 * 各结构体中参数在代码中有已经有比较详细的注释说明
 */
static int set_sensor_param(void)
{
        printf("set_sensor_param\n");
        /*定义 sensor   初始化的属性信息 */
        snsinfo = SENSOR_1LANE_F37_30FPS_10BIT_LINEAR_INFO;
        /*定义 mipi 初始化参数信息 */
        mipi_attr = MIPI_1LANE_SENSOR_F37_30FPS_10BIT_LINEAR_ATTR;
        /*定义 dev 初始化的属性信息 */
        devinfo = DEV_ATTR_F37_LINEAR_BASE;
        /*定义 pipe 属性信息 */
        pipeinfo = PIPE_ATTR_F37_LINEAR_BASE;
    	/*定义 dis 属性信息 */
    	disinfo = DIS_ATTR_F37_BASE;
    	/*定义 ldc 属性信息 */
    	ldcinfo = LDC_ATTR_F37_BASE;
        return sensor_sif_dev_init();
        return 0;
}

/*
 * 主程序遍历sensor模块时调用本函数完成sensor名和sensor参数配置接口的注册
 */
static int sensor_probe(void)
{
        int i = 0;

        /* 在sensor_lists里面找到一个空位置 */
        for (i = 0; i < ARRAY_SIZE(sensor_lists); i++) {
                if (0 == strlen(sensor_lists[i].sensor_tag)) break;
        }

        if (i >= ARRAY_SIZE(sensor_lists)) {
                printf("sensor lists is full\n");
                return -1;
        }

        strncpy(sensor_lists[i].sensor_tag, SENSOR_TAG, 31 > strlen(SENSOR_TAG) ? strlen(SENSOR_TAG) : 31);
        sensor_lists[i].func = set_sensor_param;
        return 0;
}

/* 注册sensor的模块入口，主程序在遍历sensor时会用到 */
SENSOR_MODULE_INSTALL(sensor_probe);

功能使用

硬件连接

RDK X3 开发板通过mipi host接口用于连接Sensor模组，请根据当前要调试的Sensor模组型号正确连接。

程序部署

按照上面的编译流程生成出get_isp_data后，执行该程序，根据提示选择当前连接在开发板上的sensor类别，比如当前连接的是 F37 sensor，则选择 1。

如果初始化成功，会自动获取第一帧图像（pipe0_1920x1080_frame_001.yuv）保存在程序运行的目录下（退出程序后执行 ls -l pipe0_1920x1080_frame_* 可以查看），并打印用户可以使用的命令，运行过程如下：

chmod +x get_isp_data
./get_isp_data

D-Robotics Sensor Test Tools V1.0

********************** Sensor Lists *************************
        0 -- IMX415
        1 -- F37
*************************************************************

Please select :1 # 选择 sensor
... ... # 一大段初始化日志
normal pipe_id (0)type(11)frame_id(1)buf_index(0)w x h(1920x1080) data_type 11 img_format 0
stride_size(2400) w x h1920 x 1080  size 2073600
pipe(0)dump normal yuv frame id(1),plane(1)size(2073600) # 获取第一帧图像
filedump(pipe0_1920x1080_frame_001.yuv, size(2073600) is successed
time cost 63 ms
dumpToFile yuv cost time 63 ms********************** Command Lists *************************
  q     -- quit
  g     -- get one frame
  l     -- get a set frames
  h     -- print help message

Command:

命令解释：

g：获取一帧图像，支持输入多个g来连续获取图像，例如输入 gggg

Command: g
normal pipe_id (0)type(11)frame_id(4078)buf_index(5)w x h(1920x1080) data_type 11 img_format 0
stride_size(2400) w x h1920 x 1080  size 2073600
pipe(0)dump normal yuv frame id(4078),plane(1)size(2073600)
filedump(pipe0_1920x1080_frame_4078.yuv, size(2073600) is successed
time cost 63 ms
dumpToFile yuv cost time 63 ms

l：连续获取12帧图像，相当于输入12个 g

Command: l
normal pipe_id (0)type(11)frame_id(4588)buf_index(3)w x h(1920x1080) data_type 11 img_format 0
stride_size(2400) w x h1920 x 1080  size 2073600
pipe(0)dump normal yuv frame id(4588),plane(1)size(2073600)
filedump(pipe0_1920x1080_frame_4588.yuv, size(2073600) is successed
time cost 56 ms
... ... # 连续的获取帧数据的打印
dumpToFile yuv cost time 56 msnormal pipe_id (0)type(11)frame_id(4609)buf_index(7)w x h(1920x1080) data_type 11 img_format 0
stride_size(2400) w x h1920 x 1080  size 2073600
pipe(0)dump normal yuv frame id(4609),plane(1)size(2073600)
filedump(pipe0_1920x1080_frame_4609.yuv, size(2073600) is successed
time cost 57 ms
dumpToFile yuv cost time 57 ms

q: 退出程序

Command: Command: q
quit
[  256.825912] [S0][V1]sif_video_streamoff
[  256.826439] SIF close node 1
[  256.853045] [S0][V0]sif_video_streamoff SIF last process stream off
[  256.853922] [S0][V0]sif_video_streamoff
[  256.855476] hobot_dmcfreq_target: dmcfreq->rate:2666000000, target_rate:2666000000
[  256.856460] buf:performance
[  256.856460] , powersave_rate:2666000000, dmcfreq->pre_state:0
[  256.857610] [S0][V0]x3_sif_close SIF last process close
[  256.858301] SIF close node 0
[  256.858807] [isp_drv]: camera_sys_stream_off: camera_sys_stream_off success line 1549 dev_name port_0
[  256.860006] [isp_drv:cam]: camera_fop_release: line 115 port 0 user_num 0  camera_cdev->start_num 0
[  256.861229] vps mipi_host1: sensor1_mclk set(1) 0 as 24000000
[  256.861980] vps mipi_host1: sensor1_mclk set(0) 0 as 24000000
[  256.862741] vps mipi_host0: sensor0_mclk set(2) 0 as 24000000
[  256.863491] vps mipi_host0: sensor0_mclk set(1) 0 as 24000000
[  256.864241] vps mipi_host0: sensor0_mclk set(0) 0 as 24000000

运行效果说明

执行程序后会获取到如 pipe0_1920x1080_frame_4609.yuv 一样命名的yuv图像

请使用 hobotplayer 工具浏览图像，图像的参数配置说明如下：

浏览YUV图

sample_isp 使用说明

程序功能

sample_isp程序完成isp图像接口初始化，主要功能是调用每一个isp图像进行接口动态设置/获取参数，并返回测试结果

程序开发

源码结构

源码位于/app/multimedia_samples/sample_isp

.
├── main.c			# 主程序
├── Makefile			# 编译makefile
└── Readme.md			# 程序说明

编译

当前代码通过一个Makefile文件配置编译

进入源码目录，执行以下命令进行编译生成 sample_isp

$ cd /app/multimedia_samples/sample_isp
$ make clean # 清理源码，保持干净的代码环境
$ make
... ... # 一大段编译打印
$ ls
main.c  main.o  Makefile  sample_isp

功能使用

程序部署

按照上面的编译流程生成出sample_isp后，运行该程序。

注意此程序运行前需要有当前的sensor程序在运行中，sensor的程序可以直接使用Sunrise_camera, sample_isp运行过程如下

chmod +x sample_isp
# ./sample_isp
============================================
APP: ./sample_isp
a: AE
b: AF
c: AWB
d: BL
e: DEMOSAIC
f: SHARPEN
g: GAMMA
h: IRIDIX
i: CNR
j: SINTER
k: TEMPER
l: SCENE_MODES
m: FIRMWARE STATE
n: MODULE CONTROL
o: REGISTER
p: LIBREG_AE
q: LIBREG_AWB
r: LIBREG_AF
s: METERING AE(read only)
t: METERING AWB(read only)
u: METERING AF(read only)
v: METERING AE_5BIN(read only)
w: METERING_DATA_TIME(read only)
x: SWITCH SCENCE
A: CSC
B: MESH SHADING
C: MESH SHADING LUT
D: RADIAL SHADING
E: RADIAL SHADING LUT
F: IRIDIX STRENGTH LEVEL
G: IDX_IRQ_SYNC
H: IDX_AWB_ZONE
I: IDX_AF_ZONE
L: IDX_AF_KERNEL
M: IDX_AEROI_INFO
N: IDX_LUMA_INFO
O: IDX_AEPARAM_INFO
J: IDX_AE5BIN_ZONE
K: IDX_AE_ZONE
P: IDX_AE_EX
y: Help
Q: Exit
============================================
ISP_TEST>

命令解释：

a：获取/设置AE属性
b：示例中暂不支持
c: 获取/设置AWB属性
d: 获取/设置BlackLevel属性
e: 获取/设置Demosaic属性
f: 获取/设置SHARPEN属性
g: 获取/设置GAMMA属性
h: 获取/设置IRIDIX属性
i: 获取/设置CNR属性
j: 获取/设置SINTER属性
k: 获取/设置TEMPER属性
l: 获取/设置SCENE_MODES属性
m: 获取/设置FWSTATE属性
n: 获取/设置ModuleControl属性
o: 获取/设置Register寄存器
p: 注册AE回调接口
q: 注册AWB回调接口
r: 注册AF回调接口
s: 获取AE统计信息
t: 获取AWB统计信息
u: 获取AF统计信息
v: 获取AE_5BIN统计信息
w: 获取最新的统计信息(代码里面默认获取AWB，可以仿照代码通过传参获取AE,AF统计信息)
x: 切换isp效果库(so库需要跟isp_test文件同一目录)
A: 获取/设置CSC属性
B: 获取/设置MESH_SHADING属性
C: 获取/设置MESH SHADING LUT属性
D: 获取/设置RADIAL SHADING属性
E: 获取/设置RADIAL SHADING LUT属性
F: 获取/设置IRIDIX STRENGTH LEVEL属性
G: 获取帧同步开始/结束时间
H: 设置AWB_ZONE属性
I: 设置AF_ZONE属性
L: 获取/设置AF_KERNEL_INFO属性
M: 获取/设置AEROI信息
N: 获取LUMA信息
O: 获取/设置AEParam信息
J: 设置AE5BIN_ZONE属性
K: 设置AEZONE属性
P: 获取/设置AE额外属性
y: 帮助信息
Q: 退出程序

sample_vps 使用说明

程序功能

sample_vps 程序使用一个 vps grp 的多个不同通道，对 YUV 图像进行裁剪，旋转，缩放等操作，展示 vps 的基本用法。更多丰富的 vps 图像处理使用请参考视频处理章节。

程序开发

源码结构

源码位于：/app/multimedia_samples/sample_vps

.
|-- 19201080.yuv      # 回灌使用NV12格式文件
|-- main.c            # 主程序
`-- Makefile          # 编译makefile

编译

当前代码通过一个Makefile文件配置编译

进入源码目录，执行以下命令进行编译生成sample_vps

$ cd /app/multimedia_samples/sample_vps
$ make clean # 清理源码，保持干净的代码环境
$ make
... ... # 一大段编译打印
$ ls
19201080.yuv  main.c  main.o  Makefile  sample_vps

功能使用

程序部署

按照上面的编译流程生成出 sample_vps ，确保当前目录下存在19201080.yuv，然后执行程序 ./sample_vps

运行效果说明

YUV 图片通过回灌方式，利用 vps 进行裁剪，旋转，缩放等功能，保存对应处理后的 YUV 图像。

grp_0_chn_1_out_1280_720.yuv 为原图裁剪到 1280x720 分辨率；
grp_0_chn_2_out_1088_1920.yuv 为原图旋转90度的图像；
grp_0_chn_3_out_960_540.yuv 为原图缩小到 960x540 分辨率；
grp_0_chn_5_out_2880_1620.yuv 为原图放大到 2880x1620 分辨率；

sample_vps_zoom 使用说明

程序功能

sample_vps_zoom 程序使用 vps 的硬件模块 ipu 和 pym 对 YUV 图像中的部分区域做多倍放大处理，对处理后的 YUV图像编码成 H264 视频流，可以直接使用 MPC-BE 等工具进行预览，类似电子云台中的zoom 功能。整个程序的 Pipeline 如下图所示：

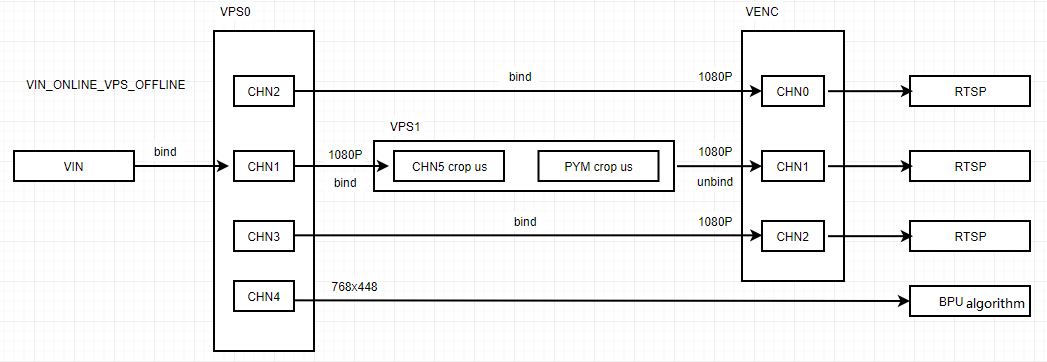

Pipeline

如 Pipeline 所示，程序通过 vps0 读取 YUV 图像，vps0 chn1 和 vps1 绑定，通过 ipu 和 pym 做 crop 及放大后，将数据送给 venc 的 chn1 做 H264 编码，形成 zoom 放大的效果，同时 vps0 chn2 和 venc chn0 绑定做 H264 编码， vps0 chn3 和 venc chn2 绑定做 H264 编码。

程序开发

源码结构

源码位于：/app/multimedia_samples/sample_vps_zoom

.
|-- 19201080.yuv      # 回灌使用NV12格式文件
|-- main.c            # 主程序
`-- Makefile          # 编译makefile

编译

当前代码通过一个Makefile文件配置编译

进入源码目录，执行以下命令进行编译生成sample_vps_zoom程序：

$ cd /app/multimedia_samples/sample_vps_zoom
$ make clean # 清理源码，保持干净的代码环境
$ make
... ... # 一大段编译打印
$ ls
19201080.yuv  main.c  main.o  Makefile  sample_vps_zoom

功能使用

程序部署

按照上面的编译流程生成出 sample_vps_zoom，确保当前目录下存在 19201080.yuv 文件

执行程序 ./sample_vps_zoom

运行效果说明

YUV 图片通过回灌方式，利用 ipu, pym, venc 模块编码成平滑放大的zoom H264 码流。效果如下所示。

vps_1_chn_5_venc_0.h264_20230523_143448

sample_osd 使用说明

程序功能

sample_osd 程序用于给 vps 通道输出的 YUV 数据叠加时间戳，汉语文字 osd。更多丰富的 osd 图像处理使用请参考区域处理章节。

程序开发

源码结构

源码位于：/app/multimedia_samples/sample_osd

.
|-- 1280720.yuv       # 回灌使用NV12格式文件
|-- main.c            # 主程序
|-- Makefile          # 编译makefile

编译

当前代码通过一个Makefile文件配置编译

进入源码目录，执行以下命令进行编译生成sample_osd程序

$ cd sample/sample_osd
$ make clean # 清理源码，保持干净的代码环境
$ make
... ... # 一大段编译打印
$ ls
1280720.yuv  main.c  main.o  Makefile  sample_osd

功能使用

程序部署

按照上面的编译流程生成出sample_osd后，确保当前目录下面存在1280720.yuv，执行sample_osd

#v## 运行效果说明

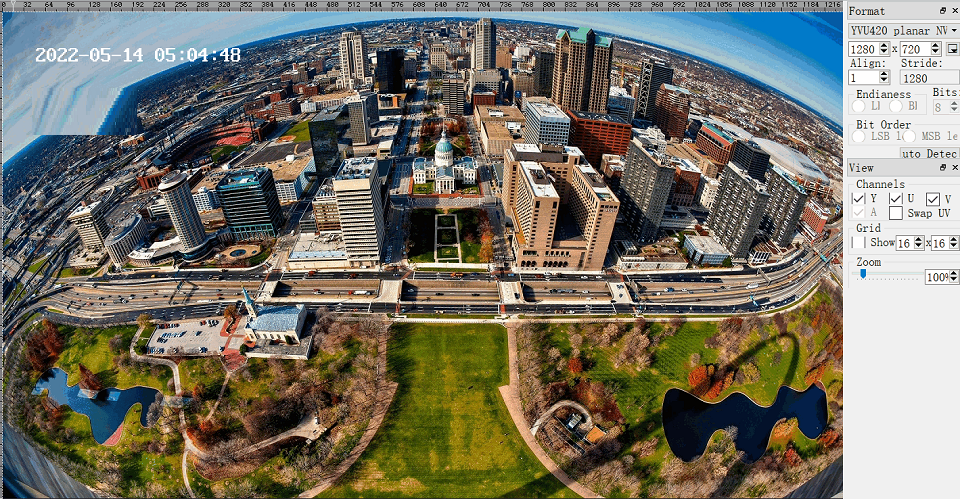

通过 osd 叠加后 vps 通道输出的的 YUV 图像如下图所示：

Osd

sample video codec 使用说明

程序功能

sample_vdec_basic 实现最基础解码功能，读取本地H264/H265/JPEG文件，进行解码保存NV12结果

sample_venc_basic 实现最基础编码功能，读取NV12图像，编码为H264（或H265或JPEG），并保存为本地文件

sample_vdec_two_channel 面向需要多通道同时解码的场景，在sample_vdec_basic 基础上增加一路解码通道，实现双通道解码功能。读取本地H264/H265/JPEG文件，两路同时进行解码分别保存NV12文件。

sample_venc_two_channel 面向需要多通道同时编码的场景，在sample_venc_basic 基础上增加一路编码通道，实现双通道编码功能。读取本地NV12文件，两路同时进行解码分别保存H264（或H265或JPEG）。

程序开发

源码结构

源码位于：/app/multimedia_samples/sample_video_codec

.
├── example_vdec_basic
├── example_vdec_two_channel
├── example_venc_basic
├── example_venc_two_channel
├── Makefile
├── README.md
├── sample_vdec_basic.c
├── sample_vdec_two_channel.c
├── sample_venc_basic.c
└── sample_venc_two_channel.c

编译

当前代码通过一个Makefile文件配置编译

进入源码目录，执行以下命令进行编译生成sample_venc_basic、sample_vdec_basic、sample_vdec_two_channel、sample_venc_two_channel程序

$ cd /app/multimedia_samples/sample_video_codec
$ make clean # 清理源码，保持干净的代码环境
$ make
... ... # 一大段编译打印
$ ls
example_vdec_basic        example_venc_basic        Makefile   sample_vdec_basic    sample_vdec_two_channel    sample_venc_basic    sample_venc_two_channel
example_vdec_two_channel  example_venc_two_channel  README.md  sample_vdec_basic.c  sample_vdec_two_channel.c  sample_venc_basic.c  sample_venc_two_channel.c

程序部署

sample_vdec_basic

按照上面的编译流程生成出sample_vdec_basic程序之后

执行 ./sample_vdec_basic -w width -h height -t ecode_type -f file

其中width为图像宽所包含像素个数

height为为图像高所包含的像素格式

encode_type可以为h264\h265\jpeg

file为要解码的文件名

sample_venc_basic

按照上面的编译流程生成出sample_venc_basic程序之后

执行 ./sample_venc_basic -w width -h height -t ecode_type -f file0 -g file1

其中width为图像宽所包含像素个数

height为为图像高所包含的像素格式

ecode_type可以为h264\h265\jpeg

file0为要编码的文件名需要为NV12格式

file1为要编码的文件名需要为NV12格式，其width和height需要和file0保持一样

sample_vdec_two_channel

按照上面的编译流程生成出sample_vdec_two_channel程序之后

执行 ./sample_vdec_two_channel -w width -h height -t ecode_type -f file

其中width为图像宽所包含像素个数

height为为图像高所包含的像素格式

encode_type可以为h264\h265\jpeg

file为要解码的文件名

sample_venc_two_channel

按照上面的编译流程生成出sample_venc_two_channel程序之后

执行 ./sample_venc_two_channel -w width -h height -t ecode_type -f file0 -g file1

其中width为图像宽所包含像素个数

height为为图像高所包含的像素格式

ecode_type可以为h264\h265\jpeg

file0为要编码的文件名需要为NV12格式

file1为要编码的文件名需要为NV12格式，其width和height需要和file0保持一样

运行效果说明

sample_vdec_basic

root@ubuntu:/app/multimedia_samples/sample_video_codec# ./sample_vdec_basic -w 1920 -h 1080 -t h264 -f 1080P.h264
mmzAlloc paddr = 0x1769a000, vaddr = 0x7fa49ac000 i = 0
mmzAlloc paddr = 0x17b8d000, vaddr = 0x7fa44b9000 i = 1
mmzAlloc paddr = 0x18080000, vaddr = 0x7fa42be000 i = 2
mmzAlloc paddr = 0x1827b000, vaddr = 0x7fa40c3000 i = 3
mmzAlloc paddr = 0x18634000, vaddr = 0x7f97790000 i = 4
try open
do while
[pstStream] pts:0, vir_ptr:548222451712, size:71225
feed raw data
do while
[pstStream] pts:1, vir_ptr:548217262080, size:29880
feed raw data
do while
vdec 1, 1920x1080
[pstStream] pts:2, vir_ptr:548215185408, size:20136
feed raw data

......
......
......


do while
[pstStream] pts:146, vir_ptr:548064448512, size:14653
feed raw data
do while
[pstStream] pts:147, vir_ptr:548062371840, size:14555
feed raw data
do while
[pstStream] pts:148, vir_ptr:548057182208, size:15637
feed raw data
do while
[pstStream] pts:149, vir_ptr:548051447808, size:15966
feed raw data
do while
There is no more input data, 0!
mmzFree paddr = 0x1769a000, vaddr = 0x7fa016d000 i = 0
mmzFree paddr = 0x17b8d000, vaddr = 0x7f9b2fd000 i = 1
mmzFree paddr = 0x18080000, vaddr = 0x7f9b102000 i = 2
mmzFree paddr = 0x1827b000, vaddr = 0x7f9ac0f000 i = 3
mmzFree paddr = 0x18634000, vaddr = 0x7f9a697000 i = 4
[ERROR]["vdec"][video/src/hb_vdec.c:743] [540.920523]HB_VDEC_GetFrame[743]: [HB_VDEC] HB_VDEC_GetFrame:743 Failed  VdChn = 0 s32Ret = -269024268

HB_VDEC_GetFrame failed:-269024268
vp exit ok!
Done
The program exited normally. If you encounter a Get_Frame error, it may be because the file has already been read. Please check.

输出 log 显示不断在将逐帧处理，最后的 LOG 打印也显示程序正常退出，末尾附近出现的 HB_VDEC_GetFrame Failed 代表已经读不到输入的数据了，说明可能到了文件末尾。

该程序执行完成之后，在当前运行目录会生成 decode.nv12 文件，该文件内容随着解码内容更新。

sample_venc_basic

root@ubuntu:/app/multimedia_samples/sample_video_codec# ./sample_venc_basic -w 1920 -h 1080 -t h265 -f 1080P_file1.nv12  -g 1080P_file2.nv12
feed encode data thread running
 m_VencChnAttr.stRcAttr.enRcMode = 5 mmmmmmmmmmmmmmmmmm
 u32VbvBufferSize = 10 mmmmmmmmmmmmmmmmmm
buf:y: vaddr = 0x7f983e5000 paddr = 0x173da000; uv: vaddr = 0x7f982e7000, paddr = 0x178cd000
get encode data thread running
buf:y: vaddr = 0x7f915dc000 paddr = 0x18fdd000; uv: vaddr = 0x7f980e8000, paddr = 0x191d8000


^C[ERROR]["multimedia"][src/vdi/linux/vdi_osal.c:174] [ERROR][7838.68423][7015:7021][TASK] MCTaskDequeueOutputBufferLocked The component(stream_reader) has been terminated!
[ERROR]["venc"][video/src/hb_venc.c:982] [7838.689759]HB_VENC_GetStream[982]: [HB_VENC] HB_VENC_GetStream:982 Failed  VeChn = 0 s32Ret = -268958720

HB_VENC_GetStream failed. ret=-268958720
Done
root@ubuntu:/app/multimedia_samples/sample_video_codec#

上述效果我们可以看到使用命令 ./sample_venc_basic -w 1920 -h 1080 -t h265 -f 1080P_file1.nv12 -g 1080P_file2.nv12 将 1080P_file1.nv12 和 1080P_file2.nv12 的图像编码成 h265 文件，按下 ctrl+c 之后停止运行，中止循环编码过程，HB_VENC_GetStream 会获取不到数据，抛出应有的 LOG 打印。

程序结束之后，在当前运行目录下生成sample_venc.h264/sample_venc.h265/sample_venc.jpg。H264/H265文件内容为交替显示是file1和file2

sample_vdec_two_channel

root@ubuntu:/app/multimedia_samples/sample_video_codec# ./sample_vdec_two_channel -w 1920 -h 1080 -t h264 -f 1920x1080.h264
mmzAlloc paddr = 0x173a2000, vaddr = 0x7f935f5000 i = 0
mmzAlloc paddr = 0x17895000, vaddr = 0x7f93102000 i = 0
mmzAlloc paddr = 0x18080000, vaddr = 0x7f92c0f000 i = 1
mmzAlloc paddr = 0x18573000, vaddr = 0x7f92424000 i = 1
mmzAlloc paddr = 0x18d5e000, vaddr = 0x7f91c39000 i = 2
mmzAlloc paddr = 0x19117000, vaddr = 0x7f916c1000 i = 2
mmzAlloc paddr = 0x19312000, vaddr = 0x7f914c6000 i = 3
mmzAlloc paddr = 0x1950d000, vaddr = 0x7f912cb000 i = 3
mmzAlloc paddr = 0x19852000, vaddr = 0x7f910d0000 i = 4
mmzAlloc paddr = 0x19c0b000, vaddr = 0x7f90d17000 i = 4
try open
try open
[pstStream] pts:0, vir_ptr:547928154112, size:40
feed raw data
[pstStream] pts:0, vir_ptr:547933343744, size:40
feed raw data
[pstStream] pts:1, vir_ptr:547914661888, size:110529
feed raw data
[pstStream] pts:1, vir_ptr:547922964480, size:110529
feed raw data
[pstStream] pts:2, vir_ptr:547900624896, size:54178
feed raw data
[pstStream] pts:2, vir_ptr:547906359296, size:54178
feed raw data
[pstStream] pts:3, vir_ptr:547896471552, size:9596
feed raw data
[pstStream] pts:3, vir_ptr:547898548224, size:9596
......
......
......
feed raw data
[pstStream] pts:29, vir_ptr:547890491392, size:2444
feed raw data
[pstStream] pts:29, vir_ptr:547894394880, size:2444
feed raw data
[pstStream] pts:30, vir_ptr:547928154112, size:33999
feed raw data
[pstStream] pts:30, vir_ptr:547933343744, size:33999
feed raw data
[pstStream] pts:31, vir_ptr:547914661888, size:8696
feed raw data
[pstStream] pts:31, vir_ptr:547922964480, size:8696
feed raw data
[pstStream] pts:32, vir_ptr:547900624896, size:3833
feed raw data
[pstStream] pts:32, vir_ptr:547906359296, size:3833
feed raw data
[pstStream] pts:33, vir_ptr:547896471552, size:1214
feed raw data
[pstStream] pts:33, vir_ptr:547898548224, size:1214
feed raw data
^CmmzFree paddr = 0x17895000, vaddr = 0x7f93102000 i = 0
mmzFree paddr = 0x18573000, vaddr = 0x7f92424000 i = 1
mmzFree paddr = 0x173a2000, vaddr = 0x7f935f5000 i = 0
mmzFree paddr = 0x19117000, vaddr = 0x7f916c1000 i = 2
mmzFree paddr = 0x18080000, vaddr = 0x7f92c0f000 i = 1
mmzFree paddr = 0x1950d000, vaddr = 0x7f912cb000 i = 3
mmzFree paddr = 0x18d5e000, vaddr = 0x7f91c39000 i = 2
mmzFree paddr = 0x19c0b000, vaddr = 0x7f90d17000 i = 4
mmzFree paddr = 0x19312000, vaddr = 0x7f914c6000 i = 3
mmzFree paddr = 0x19852000, vaddr = 0x7f910d0000 i = 4
[ERROR]["vdec"][video/src/hb_vdec.c:743] [1636.753595]HB_VDEC_GetFrame[743]: [HB_VDEC] HB_VDEC_GetFrame:743 Failed  VdChn = 0 s32Ret = -269024268

HB_VDEC_GetFrame failed:-269024268
[ERROR]["vdec"][video/src/hb_vdec.c:743] [1636.756613]HB_VDEC_GetFrame[743]: [HB_VDEC] HB_VDEC_GetFrame:743 Failed  VdChn = 1 s32Ret = -269024268

HB_VDEC_GetFrame failed:-269024268
vp exit ok!
Done
root@ubuntu:/app/multimedia_samples/sample_video_codec#

在 h264 文件符合要求的情况下，我们执行类似 ./sample_vdec_two_channel -w 1920 -h 1080 -t h264 -f 1920x1080.h264 这样的命令，可以看到 LOG 显示，一直在解码，程序会通过两个解码通道分别执行，在按下 ctrl + c 之后，程序结束，并且会在当前运行目录下生成sample_decode_ch0.nv12和sample_decode_ch1.nv12，该文件内容随着解码内容更新。

sample_venc_two_channel

root@ubuntu:/app/multimedia_samples/sample_video_codec# ./sample_venc_two_channel -w 1920 -h 1080 -t h264 -f 1080P_file1.nv12 -g 1080P_file2.nv12
feed encode data thread running
 m_VencChnAttr.stRcAttr.enRcMode = 5 mmmmmmmmmmmmmmmmmm
 u32VbvBufferSize = 10 mmmmmmmmmmmmmmmmmm
get encode data thread running
buf:y: vaddr = 0x7f90005000 paddr = 0x176d2000; uv: vaddr = 0x7f8a3da000, paddr = 0x17bc5000
feed encode data thread running
 m_VencChnAttr.stRcAttr.enRcMode = 5 mmmmmmmmmmmmmmmmmm
 u32VbvBufferSize = 10 mmmmmmmmmmmmmmmmmm
buf:y: vaddr = 0x7f88087000 paddr = 0x1830b000; uv: vaddr = 0x7f7b6f2000, paddr = 0x18af6000
get encode data thread running
buf:y: vaddr = 0x7f78758000 paddr = 0x1ac18000; uv: vaddr = 0x7f7845f000, paddr = 0x1b00e000
buf:y: vaddr = 0x7f7855d000 paddr = 0x1ae13000; uv: vaddr = 0x7f78361000, paddr = 0x1b10c000


^C[ERROR]["multimedia"][src/vdi/linux/vdi_osal.c:174] [ERROR][2770.31880][5508:5520][TASK] MCTaskDequeueOutputBufferLocked The component(stream_reader) has been terminated!
[ERROR]["multimedia"][src/vdi/linux/vdi_osal.c:174] [ERROR][2770.31897][5508:5514][TASK] MCTaskDequeueOutputBufferLocked The component(stream_reader) has been terminated!
[ERROR]["venc"][video/src/hb_venc.c:982] [2770.325412]HB_VENC_GetStream[982]: [HB_VENC] HB_VENC_GetStream:982 Failed  VeChn = 0 s32Ret = -268958720

HB_VENC_GetStream failed. ret=-268958720
[ERROR]["venc"][video/src/hb_venc.c:982] [2770.327741]HB_VENC_GetStream[982]: [HB_VENC] HB_VENC_GetStream:982 Failed  VeChn = 1 s32Ret = -268958720

HB_VENC_GetStream failed. ret=-268958720
Done
root@ubuntu:/app/multimedia_samples/sample_video_codec#

上述效果我们可以看到使用命令 ./sample_venc_two_channel -w 1920 -h 1080 -t h264 -f 1080P_file1.nv12 -g 1080P_file2.nv12 将 1080P_file1.nv12 和 1080P_file2.nv12 编码成 h265 文件，按下 ctrl + c 会结束编码，结束期间，会出现 HB_VENC_GetStream 的打印。
程序结束后会在当前运行目录下生成 sample_venc_ch0.h264（sample_venc_ch0.h265/sample_venc_ch0.jpg）和 sample_venc_ch1.h264（sample_venc_ch1.h265/sample_venc_ch1.jpg）两个通道的文件。H264/H265文件内容为交替显示是file1和file2。

sample_vot 使用说明

程序功能

sample_vot程序完成VOT模块的初始化，实现从当前目录读取一帧nv12的图片数据送到VOT的bt1120输出显示功能

程序开发

源码结构

源码位于：/app/multimedia_samples/sample_vot

.
├── 1280_720yuv8.yuv			# 回灌使用720P的NV12格式文件
├── 1920_1080yuv8.yuv			# 回灌使用1080P的NV12格式文件
├── Makefile					# 编译makefile
├── Readme.md					# 程序说明
└── vot.c						# 主程序

编译

当前代码通过一个Makefile文件配置编译

进入源码目录，执行以下命令进行编译生成sample_vot

cd /app/multimedia_samples/sample_vot
$ make clean # 清理源码，保持干净的代码环境
$ make
... ... # 一大段编译打印
$ ls
1280_720yuv8.yuv  1920_1080yuv8.yuv  Makefile  Readme.md  sample_vot  vot.c  vot.o

功能使用

程序部署

按照上面的编译流程生成出sample_vot

执行程序 ./sample_vot 1080P30。

chmod +x sample_vot
root@x3sdbx3-samsung2G-3200:/userdata# ./sample_vot 1080P60
[   26.051955] channel id is 0, enable is 0, reg value is 0x4ef00f.
[   26.052744] channel id is 1, enable is 0, reg value is 0x4ef00f.
[   26.053520] channel id is 2, enable is 0, reg value is 0x4ef00f.
[   26.054339] channel id is 3, enable is 0, reg value is 0x4ef00f.
stLayer width:1920[   26.055263] channel id is 0, enable is 1, reg value is 0x14ef00f.
stLayer height:1080
libiar: hb_disp_set_timing done!
stChnAttr priority :2
stChnAttr src width :1920
stChnAttr src height :1080
stChnAttr s32X :0
stChnAttr s32Y :0
stChnAttr u32DstWidth :1920
stChnAttr u32DstHeight :1080
[   26.056165] iar_output_stream.
stCrop width :1920
stCrop height :1080
[   26.059304] channel id is 0, enable is 1, reg value is 0x14ef00f.
framesize:3110400

（注意如果是X3 SDB生态板子，那么带的参数只支持1080P60/1080P30，如果是客户自己使用的sil902x的bt1120转换hdmi芯片，那么参数可以是如下：
	1080P60
	1080P59.94
	1080P50
	1080P30
	1080P29.97
	1080P25
	1080I60
	1080I59.94
	1080I50
	720P60
	720P59.94
	720P50
	720P29.97）

运行效果说明

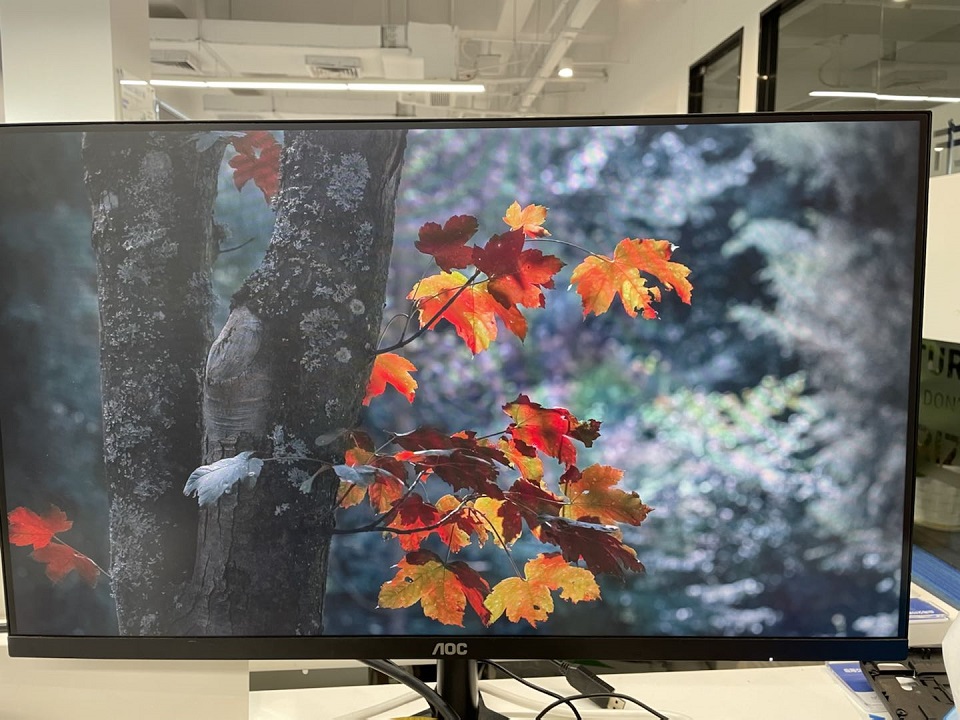

程序通过把1920_1080yuv8.yuv读到内存，并通过接口把数据送到VOT模块的bt1120接口,然后通过hdmi转换芯片输出hdmi效果到显示设备如下图

sample_lcd 使用说明

程序功能

sample_lcd程序完成VOT模块的初始化，实现从当前目录读取一帧NV12的图片数据送到VOT的midi-dsi输出到lcd屏幕显示

程序开发

源码结构

源码位于：/app/multimedia_samples/sample_lcd

.
├── 720x1280.yuv	# 回灌使用NV12格式文件
├── Makefile		# 编译makefile
├── Readme.md		# 程序说明
└── vot.c			# 主程序

编译

当前代码通过一个Makefile文件配置编译

进入源码目录，执行以下命令进行编译生成sample_lcd程序

$ cd /app/multimedia_samples/sample_lcd
$ make clean # 清理源码，保持干净的代码环境
$ make
... ... # 一大段编译打印
$ ls
720x1280.yuv  vot.c  vot.o  Makefile  sample_lcd

功能使用

程序部署

按照上面的编译流程生成出sample_lcd，确保当前目录下存在720x1280.yuv文件

执行程序 ./sample_lcd。

chmod +x sample_lcd
# ./sample_lcd
root@x3sdbx3-samsung2G-3200:/userdata# ./sample_lcd
libiar: hb_disp_set_timing done!
HB_VOT_SetChnAttr 0: 0
HB_VOT_EnableChn: 0
HB_VOT_EnableChn: 0
framesize:1382400

运行效果说明

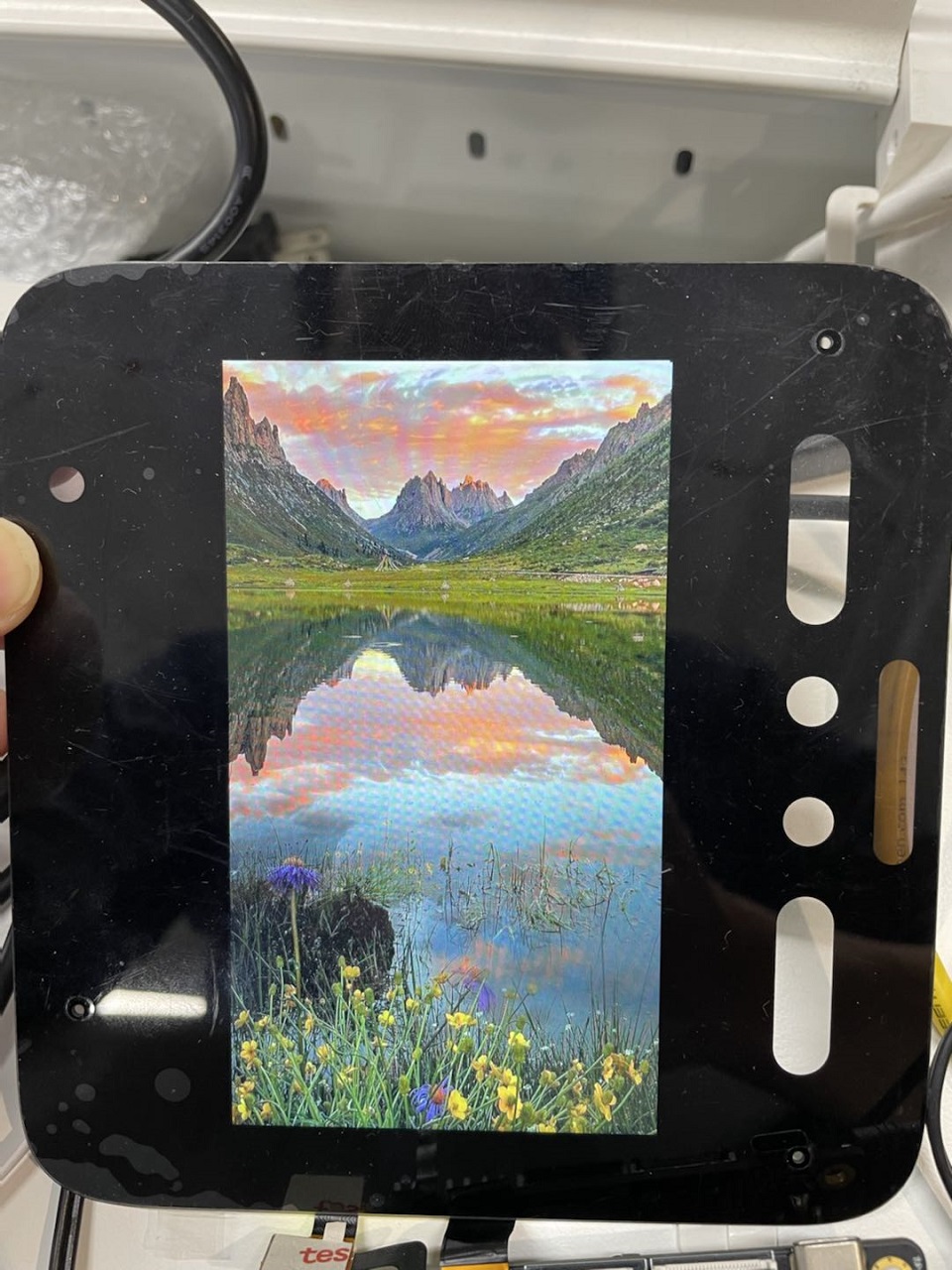

程序通过把720x1280.yuv读到内存，并通过接口把数据送到VOT模块的midi-dsi接口,然后显示到lcd屏幕设备如下图

sample_usb_cam_4k60 使用说明

程序功能

sample_usb_cam_4k60程序完成sensor、MIPI CSI 、SIF、 ISP 、VENC、USB模块的初始化，实现从sensor实时采集数据，到编码器编码输出，通过usb模块传输到pc端预览视频的功能

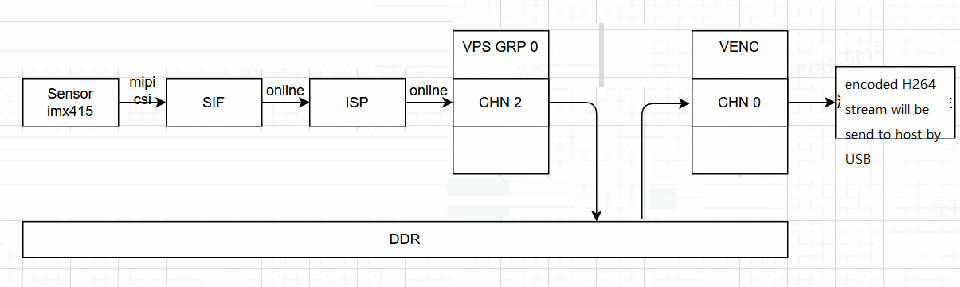

软件框图如下所示：

功能使用

程序部署

把 sample/sample_usb_cam_4k60/out目录通过winscp等工具拷贝到板子的/userdata目录，进入板子的/userdata/out目录执行sh run_usb_cam_imx415.sh可以把程序运行起来，运行结果如下：

root@x3sdbx3-samsung2G-3200:/userdata/out# cd /userdata/
root@x3sdbx3-samsung2G-3200:/userdata/out# sh run_usb_cam_imx415.sh
run_usb_cam_imx415.sh: line 17: can't create /sys/bus/platform/drivers/ddr_monitor/read_qos_ctrl/all: Permission denied
run_usb_cam_imx415.sh: line 18: can't create /sys/bus/platform/drivers/ddr_monitor/write_qos_ctrl/all: Permission denied
>>>>>>>>>>>>> g1 is exist. delete it!
Detecting platform:
 board : Hobot XJ3 SOC SDB
 udc   : b2000000.dwc3
Stopping the USB gadget
usb-gadget is not running
Detecting platform:
 board : Hobot XJ3 SOC SDB
 udc   : b2000000.dwc3
show user config:
USB_VID: 0x1d6b
USB_PID: 0x0102
SERIAL: 0x6856e824
MANUF: hobot
PRODUCT: xj3
USE_UVC: true
USE_HID: false
USE_UAC1: false
USE_UAC2: false
USE_ADB: false
USE_MSD: false
USE_ACM: false
USE_RNDIS: false
USE_ECM: false
Creating the USB gadget
Loading composite module
Creating gadget directory g_comp
OK
init configfs...
Setting Vendor and Product ID's
OK
single function gadget
Setting English strings
OK
Creating Config
Init functions...
funciton_init, but do nothing, please init on demand
OK
Bind functions...
Bind functions according to .usb-config file
bind uvc...
Creating UVC gadget functionality : uvc.0
sh: 0: unknown operand
OK
Pre run userspace daemons(eg. adb)...
0
0
waiting
.
OK
Binding USB Device Controller
OK
Run some userspace daemons(eg. usb_camera)...
usb-gadget start succeed.
Open config file ./config/vin_vps_config_usb_cam.json success
Open config file1 ./config/vin_vps_config_usb_cam.json
Can not find key: tailWeight
Can not find key: manualTimeCount
Can not find key: autoTimeCount
Can not find key: manualAeM1
imx415_init_3840x2160_60_fps_linear_setting OK!
hb_vps_init grp_attr.maxW = 3840, grp_attr.maxH = 2160
chn_attr.width = 3840,chn_attr.height = 2160
set ipu chn Attr ok: GrpId = 0, chn_id = 2, chn_attr.enMirror = 0
start grp ok: grp_id = 0
vps1 us0 factor:0 x:0 y:0 w:968 h:544
vps1 us1 factor:0 x:0 y:0 w:968 h:544
vps1 us2 factor:0 x:0 y:0 w:968 h:544
vps1 us3 factor:0 x:0 y:0 w:968 h:544
vps1 us4 factor:0 x:0 y:0 w:968 h:544
vps1 us5 factor:0 x:0 y:0 w:968 h:544
vps1 us0 factor:0 x:0 y:0 w:968 h:544
vps1 us1 factor:0 x:0 y:0 w:968 h:544
vps1 us2 factor:0 x:0 y:0 w:968 h:544
vps1 us3 factor:0 x:0 y:0 w:968 h:544
vps1 us4 factor:0 x:0 y:0 w:968 h:544
vps1 us5 factor:0 x:0 y:0 w:968 h:544
vps1 us0 factor:0 x:0 y:0 w:648 h:364
vps1 us1 factor:0 x:0 y:0 w:648 h:364
vps1 us2 factor:0 x:0 y:0 w:648 h:364
vps1 us3 factor:0 x:0 y:0 w:648 h:364
vps1 us4 factor:0 x:0 y:0 w:648 h:364
vps1 us5 factor:0 x:0 y:0 w:648 h:364
try to construct empty ring queue##function uvc_gadget_init in
udc_find_video_device g_webcam
function name not matched. g_comp
:g_webcam
udc_find_video_device g_comp
using uvc device: /dev/video8
###uvc_gadget_init###
using uvc device: /dev/video8
width: 1280
height: 720
format: 2
io_method: 0
bulk_mode: 1
nbufs: 2
mult: 0
burst: 9
speed: 1
mult_alts: 0
h264_quirk: 0
maxpkt_quirk: 3072
uvc device is dwc3-gadget on bus gadget
uvc open succeeded, file descriptor = 22
uvc_size=4, maxpkt_size=3072
##function uvc_gadget_init succeed
##function uvc_gadget_start in
##function uvc_gadget_start succeed
##function uvc_loop in
dev->mask (0x0), entity_id(1), setup_ops((nil)), app doesn't care
control request (entity_id 01 req 86 cs 04)
send real error code last prepared(06)
control request (entity_id 00 req 81 cs 02)
dev->mask (0x0), entity_id(1), setup_ops((nil)), app doesn't care
control request (entity_id 01 req 86 cs 09)
send real error code last prepared(06)
control request (entity_id 00 req 81 cs 02)
dev->mask (0x0), entity_id(1), setup_ops((nil)), app doesn't care
control request (entity_id 01 req 86 cs 0b)
send real error code last prepared(06)
control request (entity_id 00 req 81 cs 02)
dev->mask (0x0), entity_id(1), setup_ops((nil)), app doesn't care
control request (entity_id 01 req 86 cs 0f)
send real error code last prepared(06)
control request (entity_id 00 req 81 cs 02)
dev->mask (0x0), entity_id(2), setup_ops((nil)), app doesn't care
control request (entity_id 02 req 86 cs 02)
send real error code last prepared(06)
control request (entity_id 00 req 81 cs 02)
dev->mask (0x0), entity_id(2), setup_ops((nil)), app doesn't care
control request (entity_id 02 req 86 cs 03)
send real error code last prepared(06)
control request (entity_id 00 req 81 cs 02)
dev->mask (0x0), entity_id(2), setup_ops((nil)), app doesn't care
control request (entity_id 02 req 86 cs 06)
send real error code last prepared(06)
control request (entity_id 00 req 81 cs 02)
dev->mask (0x0), entity_id(2), setup_ops((nil)), app doesn't care
control request (entity_id 02 req 86 cs 07)
send real error code last prepared(06)
control request (entity_id 00 req 81 cs 02)
dev->mask (0x0), entity_id(2), setup_ops((nil)), app doesn't care
control request (entity_id 02 req 86 cs 08)
send real error code last prepared(06)
control request (entity_id 00 req 81 cs 02)
dev->mask (0x0), entity_id(2), setup_ops((nil)), app doesn't care
control request (entity_id 02 req 86 cs 09)
send real error code last prepared(06)
control request (entity_id 00 req 81 cs 02)
dev->mask (0x0), entity_id(4), setup_ops((nil)), app doesn't care
control request (entity_id 04 req 85 cs 01)
send real error code last prepared(06)
control request (entity_id 00 req 81 cs 02)

运行效果说明

通过Potplayer播放器选择UVC Camera，分辨率选择H264 3840x2160P 60,打开设备就可以播放UVC视频流，打开视频流后x3侧的打印如下图:

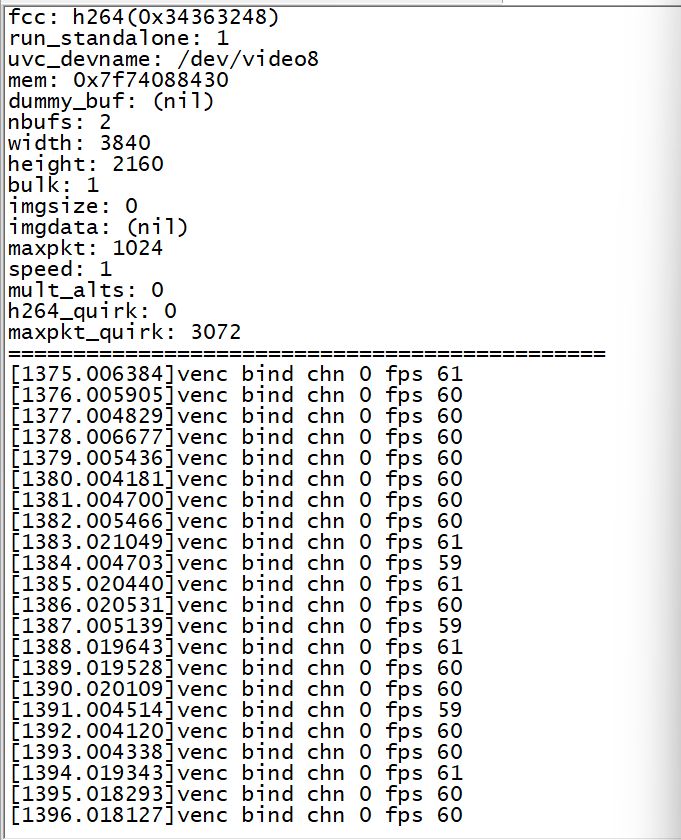

20220523-173933

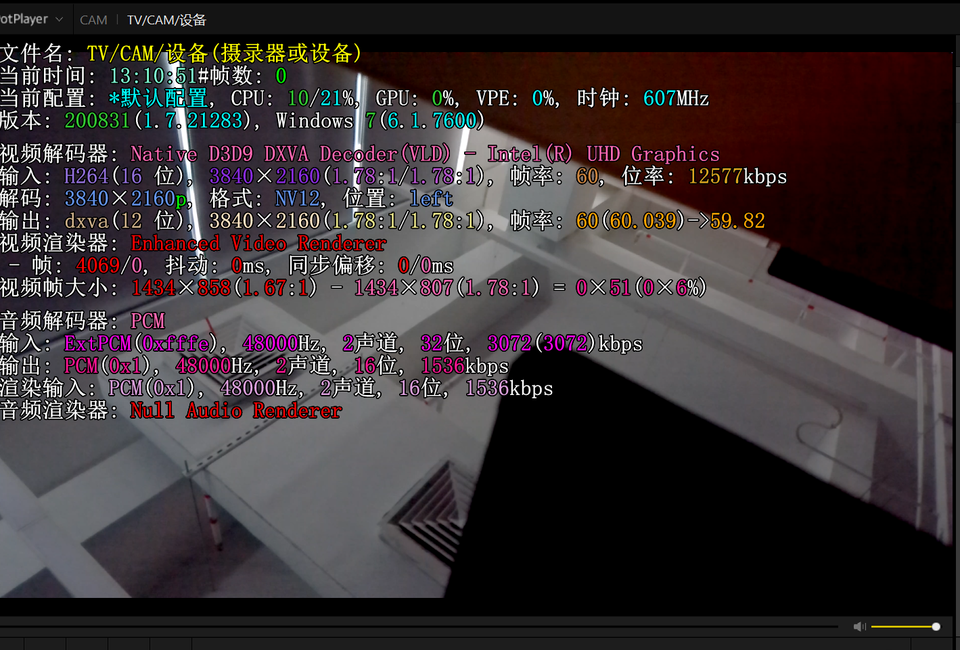

potplayer跑起来后的截图如下：

程序开发

模块划分

模块	目录	描述
头文件	inc	依赖的sensor头文件，json头文件，utils公共接口头文件，vio依赖公共头文件
vio源代码模块	src	sensor源代码文件，json配置文件解析源文件，utils公共接口源文件，系统vio公共接口源文件
主程序	sample_usb_cam.cpp	main函数入口

顶层源码结构

.
├── Makefile							#编译的主程序CMakeLists文件
├── vin_vps_config_usb_cam.json			#imx415 sensor配置文件
├── inc
│   ├── camera									#sensor依赖头文件
│   ├── json									#json依赖头文件
│   ├── utils									#编译依赖的公共头文件
│   └── vio										#x3m的vio依赖头文件
├── lib
│   ├── jsoncpp									#依赖的json库
├── libguvc.so									#4k60的usb cam依赖库
├── libimx415.so								#4k60的sensor驱动库
├── README.md									#程序说明文档
├── run_usb_cam_imx415.sh						#程序运行脚本
├── sample_usb_cam.cpp							#主程序代码
├── src
│   ├── camera									#sensor驱动配置代码
│   ├── utils									#编译依赖的公共源代码
│   └── vio										#x3m的vio依赖源文件
└── usb-gadget.sh								#4k60的usb cam驱动加载脚本

头文件结构

.
├── camera

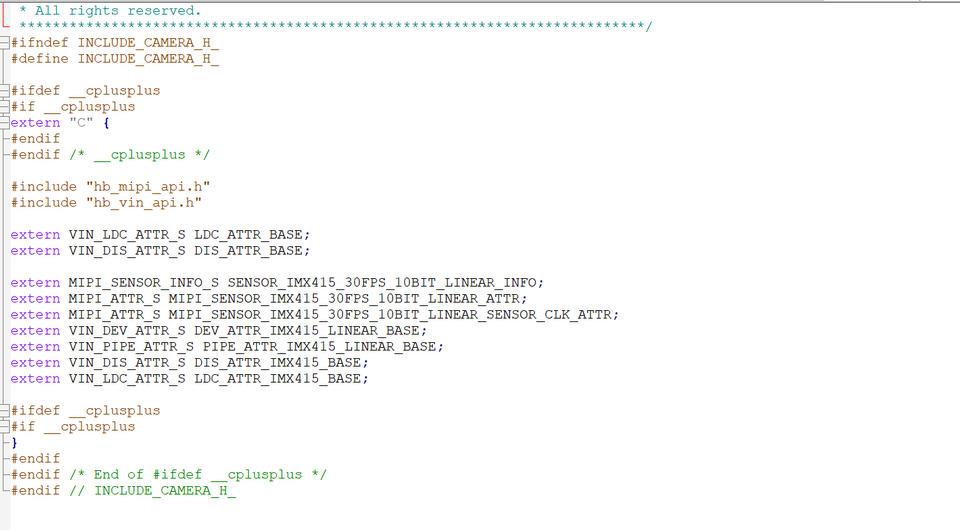

│   └── camera.h						#sensor依赖头文件，增加新sensor需要修改此文件
├── json								#开源的json库头文件
│   ├── allocator.h
│   ├── assertions.h
│   ├── autolink.h
│   ├── config.h
│   ├── features.h
│   ├── forwards.h
│   ├── json.h
│   ├── reader.h
│   ├── value.h
│   ├── version.h
│   └── writer.h
├── utils
│   ├── utils.h							#ringbuf定义,dump图片视频等到文件功能的公共接口
│   └── yuv2yuv.h						#使用neon加速的yuv格式转换标准接口
└── vio
    ├── vio_cfg.h						#json配置文件解析头文件
    ├── vio_cfg_type.h					#json配置属性值头文件
    ├── vio_log.h						#打印控制头文件
    ├── vio_sys.h						#vp初始化反初始化，系统vio各模块绑定接口头文件
    ├── vio_venc.h						#X3系统编码模块初始化反初始化，启停，数据输入输出处理接口
    ├── vio_video.h						#视频格式枚举定义等通用接口
    ├── vio_vin.h						#vin结构体定义，初始化反初始化，启停，数据处理接口
    └── vio_vps.h						#vps初始化反初始化，启停，数据处理接口

源代码结构

.
├── camera				#sensor依赖源代码文件，增加新sensor需要在此增加对对应sensor源代码文件
│   ├── camera_base.c
│   └── camera_imx415.cpp
├── utils
│   ├── utils.cpp		#dump图片视频等到文件功能的公共接口源代码文件
│   └── yuv2yuv.c		#使用neon加速的yuv格式转换标准接口源代码文件
└── vio
    ├── vio_cfg.cpp		#json配置文件解析源代码文件
    ├── vio_sys.cpp		#vp初始化反初始化，系统vio各模块绑定接口源代码文件
    ├── vio_venc.cpp	#X3系统编码模块初始化反初始化，启停，数据输入输出处理接口源代码文件
    ├── vio_video.cpp	#视频格式枚举定义等通用接口源代码文件
    ├── vio_vin.cpp		#vin初始化反初始化，启停，数据处理接口源代码文件
    └── vio_vps.cpp		#vps初始化反初始化，启停，数据处理接口源代码文件

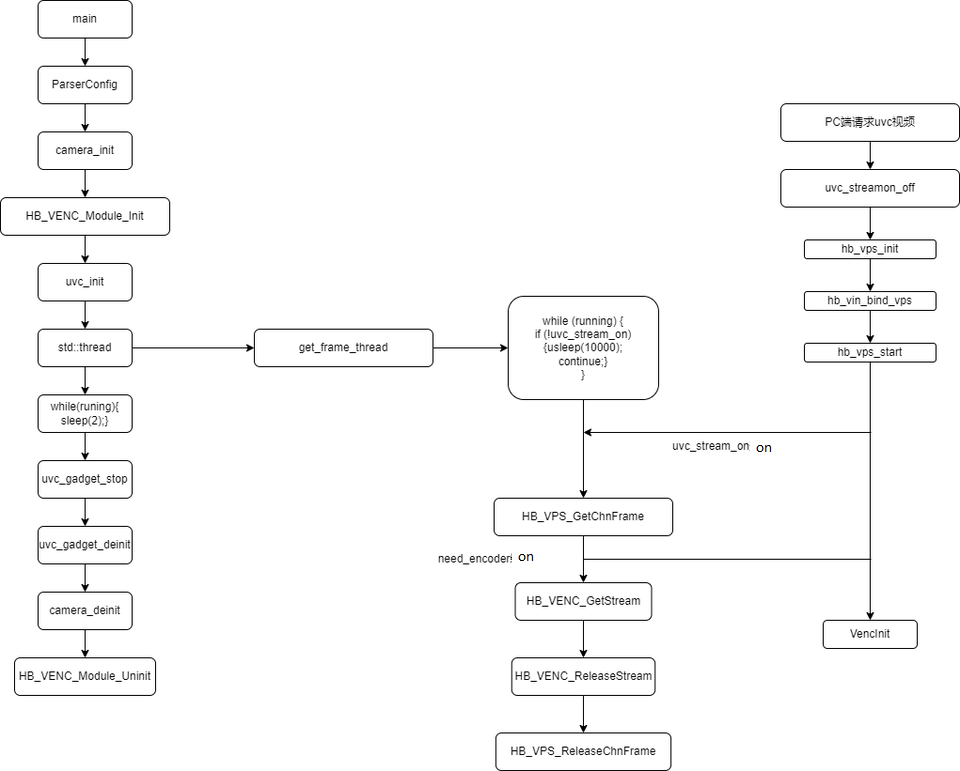

程序启动流程图如下：

编译

当前代码通过一个Makefile文件配置编译

依赖的多媒体头文件和库文件分别在BSP SDK的appsdk目录和system/rootfs_yocto/root目录下，编译时需要注意这两个依赖目录位置是否存在

安装交叉编译工具链后，安装交叉编译工具链后，执行 make 命令直接可以编译生成 sample_usb_cam 程序

cd sample/sample_usb_cam_4k60
$ make clean # 清理源码，保持干净的代码环境
$ make
... ... # 一大段编译打印
$ ls
Makefile  sample_usb_cam  inc  README.md  vin_vps_config_usb_cam.json  libguvc.so  libimx415.so  sample_usb_cam.cpp  sample_usb_cam.d  src  lib  run_usb_cam_imx415.sh  sample_usb_cam.obj
usb-gadget.sh
$ make install # 把产出物安装到 out 目录下

添加新sensor

如果有新sensor需要调试，请参考 src/camera 目录下的源码文件，对应添加一个新的sensor配置即可。

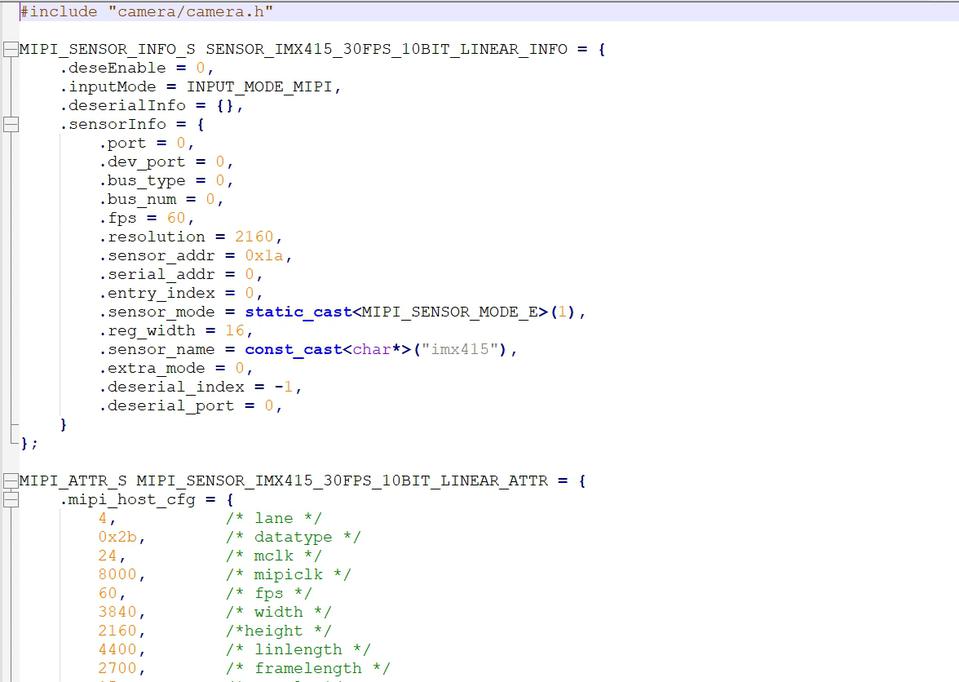

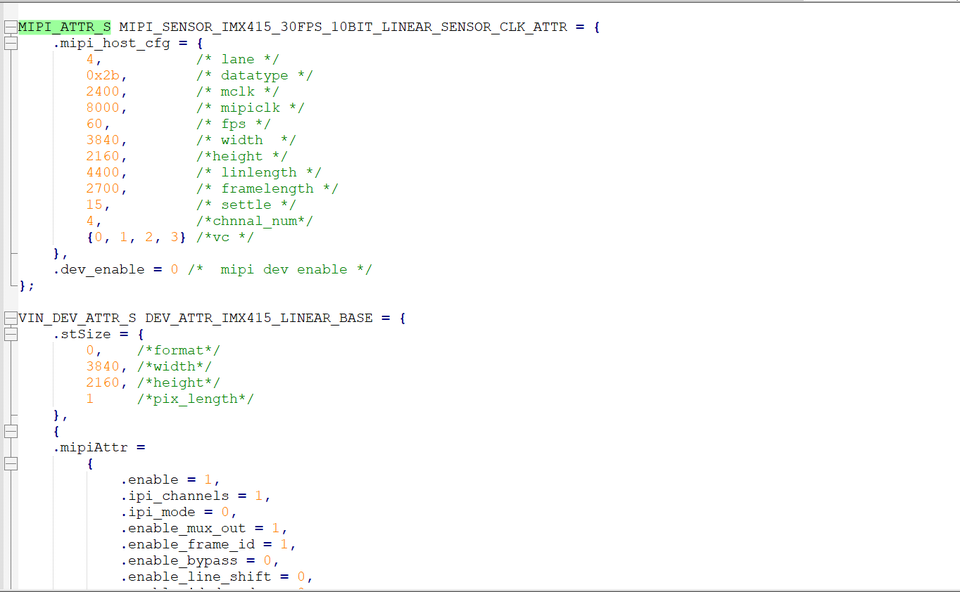

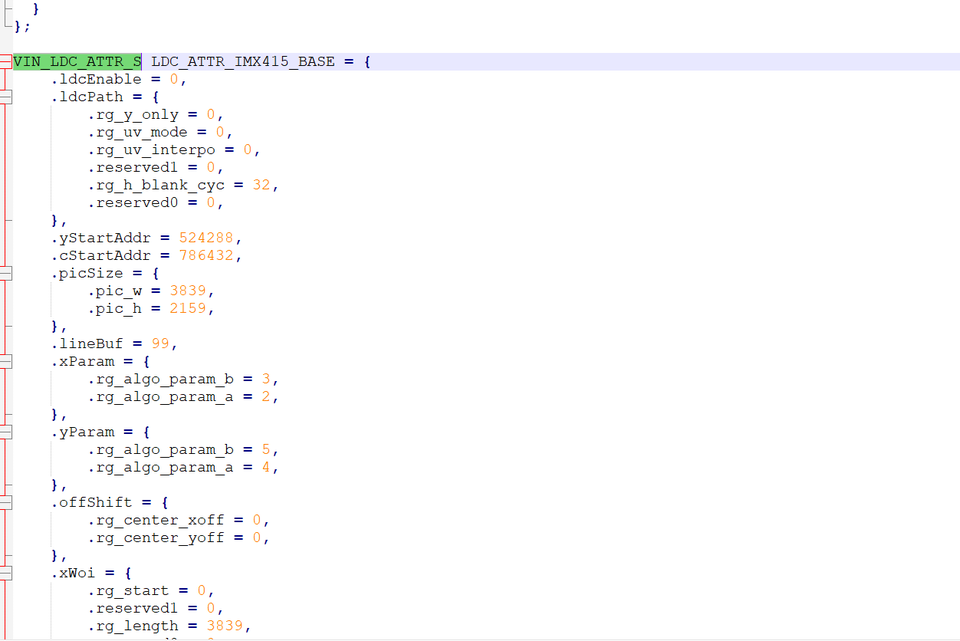

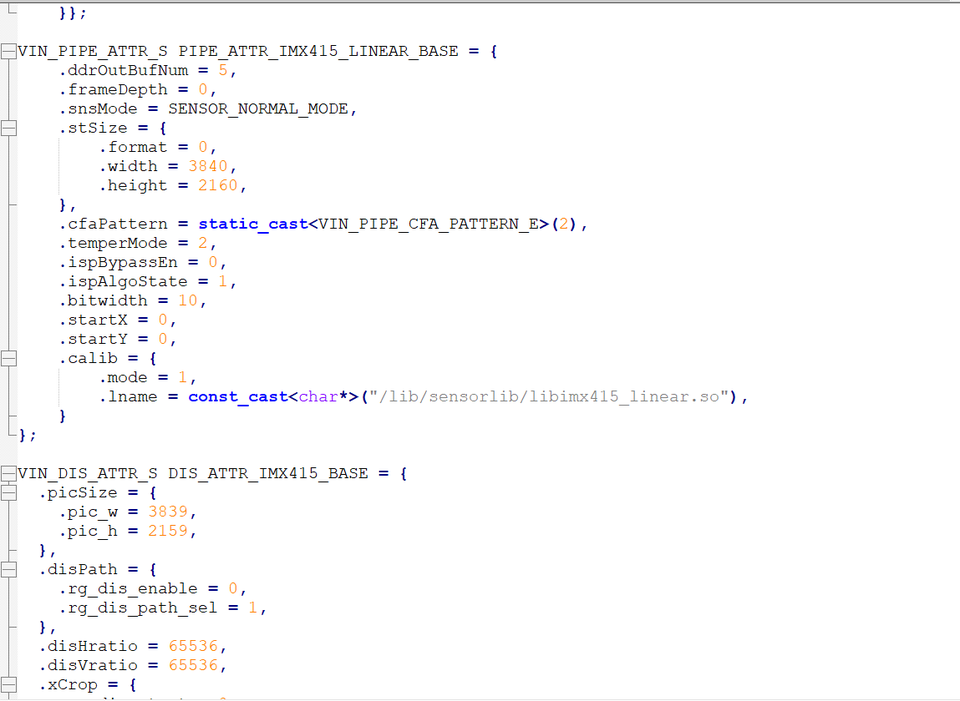

以IMX415的camera_imx415.cpp为例说明关键代码，需要添加MIPI_SENSOR_INFO_S、MIPI_ATTR_S、VIN_DEV_ATTR_S、VIN_PIPE_ATTR_S、VIN_DIS_ATTR_S、VIN_LDC_ATTR_S的新sensor结构体变量：

同时需要在inc/camera/camera.h把增加的新sensor的变量extern出来如下图imx415示例

get_sif_data 使用说明​

程序功能​

程序开发​

源码结构​

编译​

添加新sensor​

功能使用​

硬件连接​

程序部署​

运行效果说明​

get_isp_data 使用说明​

程序功能​

程序开发​

源码结构​

编译​

添加新sensor​

功能使用​

硬件连接​

程序部署​

运行效果说明​

sample_isp 使用说明​

程序功能​

程序开发​

源码结构​

编译​

功能使用​

程序部署​

命令解释：​

sample_vps 使用说明​

程序功能​

程序开发​

源码结构​

编译​

功能使用​

程序部署​

运行效果说明​

sample_vps_zoom 使用说明​

程序功能​

程序开发​

源码结构​

编译​

功能使用​

程序部署​

运行效果说明​

sample_osd 使用说明​

程序功能​

程序开发​

源码结构​

编译​

功能使用​

程序部署​

sample video codec 使用说明​

程序功能​

程序开发​

源码结构​

编译​

程序部署​

sample_vdec_basic​

sample_venc_basic​

sample_vdec_two_channel​

sample_venc_two_channel​

运行效果说明​

sample_vdec_basic​

sample_venc_basic​

sample_vdec_two_channel​

sample_venc_two_channel​

sample_vot 使用说明​

程序功能​

程序开发​

源码结构​

编译​

功能使用​

程序部署​

运行效果说明​

sample_lcd 使用说明​

程序功能​

程序开发​

源码结构​

编译​

功能使用​

get_sif_data 使用说明

程序功能

程序开发

源码结构

编译

添加新sensor

功能使用

硬件连接

程序部署

运行效果说明

get_isp_data 使用说明

程序功能

程序开发

源码结构

编译

添加新sensor

功能使用

硬件连接

程序部署

运行效果说明

sample_isp 使用说明

程序功能

程序开发

源码结构

编译

功能使用

程序部署

命令解释：

sample_vps 使用说明

程序功能

程序开发

源码结构

编译

功能使用

程序部署

运行效果说明

sample_vps_zoom 使用说明

程序功能

程序开发

源码结构

编译

功能使用

程序部署

运行效果说明

sample_osd 使用说明

程序功能

程序开发

源码结构

编译

功能使用

程序部署

sample video codec 使用说明

程序功能

程序开发

源码结构

编译

程序部署

sample_vdec_basic

sample_venc_basic

sample_vdec_two_channel

sample_venc_two_channel

运行效果说明

sample_vdec_basic

sample_venc_basic

sample_vdec_two_channel

sample_venc_two_channel

sample_vot 使用说明

程序功能

程序开发

源码结构

编译

功能使用

程序部署

运行效果说明

sample_lcd 使用说明

程序功能

程序开发

源码结构

编译

功能使用
