7.3.8 视频输出

概述

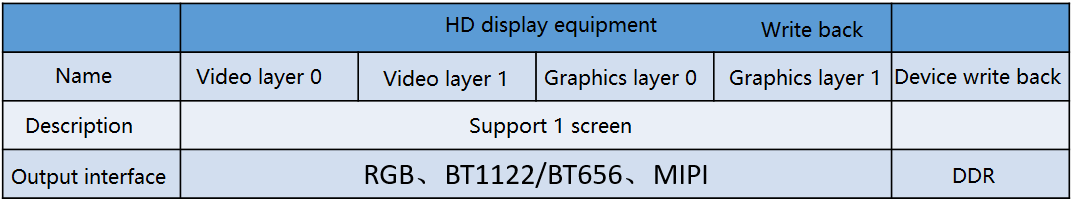

VOT（视频输出）模块主动从内存中读取图像和图形数据，并通过相应的显示输出设备输出图像。芯片支持的显示/回写设备、视频层和图形层情况如下表所示。

功能描述

基本概念

高清显示设备

SDK将高清设备标示为DHVx，其中x为索引号，从0开始取值，标示第几路高清设备。X3有一个高清设备DHV0。
视频层
- 对于固定在每个显示设备上的视频层，SDK对应采取VHVx来标示。X3 DHV0 有一个视频层VHV0。
- VHV0 支持放大，支持2个通道
- X3 输出接口支持 RGB、BT1120/BT656、MIPI，三种接口都支持最大输出时序 1080P@60fps
视频回写

回写设备称之为WD。回写功能：X3只支持设备级的回写，捕获设备级输出的视频数据，可用于显示和编码。

通道

通道由视频层管理，X3每个视频层支持2个通道。

图形层

X3有2个图形层，固定绑定到DHV0。

输入输出数据格式

VOT支持输入和输出指定格式的数据，其中输出是指回写数据到DDR。X3支持的输入输出数据格式见下表。

输入格式	输出格式
FORMAT_YUV422_UYVY	FORMAT_YUV422_UYVY
FORMAT_YUV422_VYUY	FORMAT_YUV422_VYUY
FORMAT_YUV422_YVYU	FORMAT_YUV422_YVYU
FORMAT_YUV422_YUYV	FORMAT_YUV422_YUYV
FORMAT_YUV422SP_UV	FORMAT_YUV420SP_UV
FORMAT_YUV422SP_VU	FORMAT_YUV420SP_VU
FORMAT_YUV420SP_UV	FORMAT_BGR0
FORMAT_YUV420SP_VU
FORMAT_YUV422P_UV
FORMAT_YUV422P_VU
FORMAT_YUV420P_UV

API参考

视频输出（VOT）实现启用视频输出设备或通道、发送视频数据到输出通道等功能。

VOT提供如下API：

HB_VOT_SetPubAttr：设置视频输出设备公共属性。
HB_VOT_GetPubAttr：获取视频输出设备公共属性。
HB_VOT_Enable：启用视频输出设备。
HB_VOT_Disable：关闭视频输出设备。
HB_VOT_SetLcdBackLight：设置LCD背光
HB_VOT_SetVideoLayerAttr：设置视频层属性。
HB_VOT_GetVideoLayerAttr：获取视频层属性。
HB_VOT_EnableVideoLayer：使能视频层。
HB_VOT_DisableVideoLayer：禁止视频层。
HB_VOT_SetVideoLayerCSC：设置视频层CSC。
HB_VOT_GetVideoLayerCSC：获取视频层CSC。
HB_VOT_SetVideoLayerUpScale：设置视频层放大参数
HB_VOT_GetVideoLayerUpScale：获取视频层放大参数
HB_VOT_BatchBegin：设置视频层属性批处理开始。
HB_VOT_BatchEnd：设置视频层属性批处理结束。
HB_VOT_GetScreenFrame：获取设备输出图像。
HB_VOT_ReleaseScreenFrame：释放设备输出图像。
HB_VOT_SetChnAttr：设置视频输出通道属性。
HB_VOT_GetChnAttr：获取视频输出通道属性。
HB_VOT_SetChnAttrEx：设置视频输出通道高级参数。
HB_VOT_GetChnAttrEx：设置视频输出通道高级参数。
HB_VOT_EnableChn：使能视频输出通道。
HB_VOT_DisableChn：禁止视频输出通道。
HB_VOT_SetChnCrop：设置通道裁剪属性。
HB_VOT_GetChnCrop：获取通道裁剪属性。
HB_VOT_SetChnDisplayPosition：设置通道显示位置。
HB_VOT_GetChnDisplayPosition：获取通道显示位置。
HB_VOT_SetChnFrameRate：设置通道显示帧率。
HB_VOT_GetChnFrameRate：获取通道显示帧率。
HB_VOT_ShowChn：显示通道图像。
HB_VOT_HideChn：隐藏通道图像。
HB_VOT_SendFrame：发送输出图像。
HB_VOT_ClearChnBuf：清空图像缓存。
HB_VOT_EnableWB：使能回写。
HB_VOT_DisableWB：禁止回写。
HB_VOT_SetWBAttr：设置回写属性。
HB_VOT_GetWBAttr：获取回写属性。
HB_VOT_GetWBFrame：获取回写图像。
HB_VOT_ReleaseWBFrame：释放回写图像。
HB_VOT_ShutDownHDMI：关闭HDMI输出图像到设备，显示模块仍然正常工作。
HB_VOT_StartHDMI：启用HDMI输出图像到设备。

HB_VOT_SetPubAttr

【函数声明】

int HB_VOT_SetPubAttr(uint8_t dev, const VOT_PUB_ATTR_S *pstPubAttr);

【功能描述】

设置视频输出公共属性。

【参数描述】

参数名称	描述	输入/输出
dev	视频输出设备id。取值范围：0。	输入
pstPubAttr	视频输出设备公共属性。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见 HB_VOT_Enable

HB_VOT_GetPubAttr

【函数声明】

int HB_VOT_GetPubAttr(uint8_t dev, VOT_PUB_ATTR_S *pstPubAttr);

【功能描述】

获取视频输出公共属性。

【参数描述】

参数名称	描述	输入/输出
dev	视频输出设备id。取值范围：0。	输入
pstPubAttr	视频输出设备公共属性。	输出

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见 HB_VOT_Enable

HB_VOT_Enable

【函数声明】

int HB_VOT_Enable(uint8_t dev);

【功能描述】

启用视频输出设备。

【参数描述】

参数名称	描述	输入/输出
dev	视频输出设备id。取值范围：0。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

    int ret = 0; VOT_PUB_ATTR_S stPubAttr = {};
    ret = HB_VOT_GetPubAttr(0, &stPubAttr);
    if (ret) {
        printf("HB_VOT_GetPubAttr failed.\n");
        // break;
    }
    stPubAttr.enOutputMode = HB_VOT_OUTPUT_BT1120;
    stPubAttr.u32BgColor = 0xFF7F88;
    ret = HB_VOT_SetPubAttr(0, &stPubAttr);
    if (ret) {
        printf("HB_VOT_SetPubAttr failed.\n");
        // break;
    }
    ret = HB_VOT_Enable(0);
    if (ret) {
        printf("HB_VOT_Enable failed.\n");
    }
    ret = HB_VOT_Disable(0);
    if (ret) {
        printf("HB_VOT_Disable failed.\n");
    }

HB_VOT_Disable

【函数声明】

int HB_VOT_Disable(uint8_t dev);

【功能描述】

禁用视频输出设备。

【参数描述】

参数名称	描述	输入/输出
dev	视频输出设备id。取值范围：0。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见 HB_VOT_Enable

HB_VOT_SetLcdBackLight

【函数声明】

int HB_VOT_SetLcdBackLight (uint8_t dev, uint32_t backlight);

【功能描述】

设置LCD背光亮度。

【参数描述】

参数名称	描述	输入/输出
dev	视频输出设备id。取值范围：0。	输入
backlight	背光亮度值。取值范围0-10，值越大越亮。亮度值为0，则屏幕全黑。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

无

HB_VOT_SetVideoLayerAttr

【函数声明】

int HB_VOT_SetVideoLayerAttr(uint8_t layer, const VOT_VIDEO_LAYER_ATTR_S *pstLayerAttr);

【功能描述】

设置视频层属性。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0.	输入
pstLayerAttr	视频输出视频层属性。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

需要先使能设备

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_GetVideoLayerAttr

【函数声明】

int HB_VOT_GetVideoLayerAttr(uint8_t layer,  VOT_VIDEO_LAYER_ATTR_S *pstLayerAttr);

【功能描述】

获取视频层属性。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0.	输入
pstLayerAttr	视频输出视频层属性。	输出

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_EnableVideoLayer

【函数声明】

int HB_VOT_EnableVideoLayer(uint8_t layer);

【功能描述】

使能视频层。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

    ret = HB_VOT_GetVideoLayerAttr(0, &stLayerAttr);
    if (ret) {
        printf("HB_VOT_GetVideoLayerAttr failed.\n");
    }
    printf("stLayer width:%d\n", stLayerAttr.stImageSize.u32Width);
    printf("stLayer height:%d\n", stLayerAttr.stImageSize.u32Height);
    stLayerAttr.stImageSize.u32Width = 1920;
    stLayerAttr.stImageSize.u32Height = 1080;
    ret = HB_VOT_SetVideoLayerAttr(0, &stLayerAttr);
    if (ret) {
        printf("HB_VOT_SetVideoLayerAttr failed.\n");
    }
    ret = HB_VOT_GetVideoLayerCSC(0, &stCsc);
    if (ret) {
        printf("HB_VOT_GetVideoLayerCSC failed.\n");
    }
    printf("stCsc luma :%d\n", stCsc.u32Luma);
    printf("stCsc contrast :%d\n", stCsc.u32Contrast);
    printf("stCsc hue :%d\n", stCsc.u32Hue);
    printf("stCsc satuature :%d\n", stCsc.u32Satuature);
    stCsc.u32Luma = 60;
    stCsc.u32Contrast = 60;
    stCsc.u32Hue = 60;
    stCsc.u32Satuature = 60;
    ret = HB_VOT_SetVideoLayerCSC(0, &stCsc);
    ret = HB_VOT_GetVideoLayerUpScale(0, &stUpScale);
    if (ret) {
        printf("HB_VOT_GetVideoLayerUpScale failed.\n");
    }
    printf("stUpScale src width :%d\n", stUpScale.src_width);
    printf("stUpScale src height :%d\n", stUpScale.src_height);
    printf("stUpScale tgt width :%d\n", stUpScale.tgt_width);
    printf("stUpScale tgt height :%d\n", stUpScale.tgt_height);
    printf("stUpScale pos x :%d\n", stUpScale.pos_x);
    printf("stUpScale pos y :%d\n", stUpScale.pos_y);
    stUpScale.src_width = 1280;
    stUpScale.src_height = 720;
    stUpScale.tgt_width = 1920;
    stUpScale.tgt_height = 1080;
    ret = HB_VOT_SetVideoLayerUpScale(0, &stUpScale);
    if (ret) {
        printf("HB_VOT_SetVideoLayerUpScale failed.\n");
    }
    ret = HB_VOT_EnableVideoLayer(0);
    if (ret) {
        printf("HB_VOT_EnableVideoLayer failed.\n");
    }

    ret = HB_VOT_GetChnAttr(0, 0, &stChnAttr);
    if (ret) {
        printf("HB_VOT_GetChnAttr failed.\n");
    }
    printf("stChnAttr priority :%d\n", stChnAttr.u32Priority);
    printf("stChnAttr src width :%d\n", stChnAttr.u32SrcWidth);
    printf("stChnAttr src height :%d\n", stChnAttr.u32SrcHeight);
    printf("stChnAttr s32X :%d\n", stChnAttr.s32X);
    printf("stChnAttr s32Y :%d\n", stChnAttr.s32Y);
    printf("stChnAttr u32DstWidth :%d\n", stChnAttr.u32DstWidth);
    printf("stChnAttr u32DstHeight :%d\n", stChnAttr.u32DstHeight);
    stChnAttr.u32Priority = 0;
    stChnAttr.u32SrcWidth = 1920;
    stChnAttr.u32SrcHeight = 1080;
    stChnAttr.s32X = 0;
    stChnAttr.s32Y = 0;
    stChnAttr.u32DstWidth = 1920;
    stChnAttr.u32DstHeight = 1080;
    ret = HB_VOT_SetChnAttr(0, 0, &stChnAttr);
    if (ret) {
        printf("HB_VOT_SetChnAttr failed.\n");
        //   break;
    }
    ret = HB_VOT_EnableChn(0, 0);
    if (ret) {
        printf("HB_VOT_EnableChn failed.\n");
    }
    ret = HB_VOT_GetChnCrop(0, 0, &stCrop);
    if (ret) {
        printf("HB_VOT_GetChnCrop failed.\n");
    }
    printf("stCrop width :%d\n", stCrop.u32Width);
    printf("stCrop height :%d\n", stCrop.u32Height);
    stCrop.u32Width = 1280;
    stCrop.u32Height = 720;
    ret = HB_VOT_SetChnCrop(0, 0, &stCrop);
    if (ret) {
        printf("HB_VOT_SetChnCrop failed.\n");
    }
    ret = HB_VOT_GetChnDisplayPosition(0, 0, &stPoint);
    if (ret) {
        printf("HB_VOT_GetChnDisplayPosition failed.\n");
    }
    printf("stPoint s32x :%d\n", stPoint.s32X);
    printf("stPoint s32y :%d\n", stPoint.s32Y);
    stPoint.s32X = 200;
    stPoint.s32Y = 200;
    ret = HB_VOT_SetChnDisplayPosition(0, 0, &stPoint);
    if (ret) {
        printf("HB_VOT_SetChnDisplayPosition failed.\n");
    }
    ret = HB_VOT_GetChnAttrEx(0, 0, &stChnAttrEx);
    if (ret) {
        printf("HB_VOT_GetChnAttrEx failed.\n");
        // break;
    }
    printf("stChnAttrEx format :%d\n", stChnAttrEx.format);
    printf("stChnAttrEx alpha_en :%d\n", stChnAttrEx.alpha_en);
    printf("stChnAttrEx alpha_sel :%d\n", stChnAttrEx.alpha_sel);
    printf("stChnAttrEx alpha :%d\n", stChnAttrEx.alpha);
    printf("stChnAttrEx keycolor :%d\n", stChnAttrEx.keycolor);
    printf("stChnAttrEx ov_mode :%d\n", stChnAttrEx.ov_mode);
    // stChnAttrEx.format = 1;
    stChnAttrEx.alpha_en = 1;
    stChnAttrEx.alpha_sel = 0;
    stChnAttrEx.alpha = 30;
    stChnAttrEx.keycolor = 0x7F88;
    stChnAttrEx.ov_mode = 1;
    ret = HB_VOT_SetChnAttrEx(0, 0, &stChnAttrEx);
    if (ret) {
        printf("HB_VOT_SetChnAttrEx failed.\n");
    }

    ret = HB_VOT_DisableVideoLayer(0);
    if (ret) {
        printf("HB_VOT_DisableVideoLayer failed.\n");
    }

HB_VOT_DisableVideoLayer

【函数声明】

int HB_VOT_DisableVideoLayer(uint8_t layer);

【功能描述】

禁止视频层。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_SetVideoLayerCSC

【函数声明】

int HB_VOT_SetVideoLayerCSC(uint8_t layer, const VOT_CSC_S *pstVideoCSC);

【功能描述】

设置视频层输出图像效果。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
pstVideoCSC	视频输出图像输出效果。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_GetVideoLayerCSC

【函数声明】

int HB_VOT_GetVideoLayerCSC(uint8_t layer, VOT_CSC_S *pstVideoCSC);

【功能描述】

获取视频层输出图像效果。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
pstVideoCSC	视频输出图像输出效果。	输出

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_SetVideoLayerUpScale

【函数声明】

int HB_VOT_SetVideoLayerUpScale(uint8_t layer, const VOT_UPSCALE_ATTR_S *pstUpScaleAttr);

【功能描述】

设置视频层放大属性。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
pstUpScaleAttr	视频层放大属性。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_GetVideoLayerUpScale

【函数声明】

int HB_VOT_GetVideoLayerUpScale(uint8_t layer, VOT_UPSCALE_ATTR_S *pstUpScaleAttr);

【功能描述】

获取视频层放大属性。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
pstUpScaleAttr	视频层放大属性。	输出

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_BatchBegin

【函数声明】

int HB_VOT_BatchBegin(uint8_t layer);

【功能描述】

视频层的通道设置属性的开始。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

无

HB_VOT_BatchEnd

【函数声明】

int HB_VOT_BatchEnd(uint8_t layer);

【功能描述】

视频层的通道设置属性的结束。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

无

HB_VOT_GetScreenFrame

【函数声明】

int HB_VOT_GetScreenFrame(uint8_t layer, void *pstVFrame, int millisec);

【功能描述】

获取输出屏幕图像数据。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
pstVFrame	输出屏幕图像数据信息。	输出
millisec	超时时间。单位：ms	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

需要在使能设备、视频层、通道后使用。

【参考代码】

    int ret;
    hb_vio_buffer_t stVFrame;

    ret = HB_VOT_GetScreenFrame(0, &stVFrame, 0);
    if (ret != ) {
        printf("HB_VOT_GetScreenFrame failed.\n");
    }

    ret = HB_VOT_ReleaseScreenFrame(0, & stVFrame, 0);
    if (ret != ) {
        printf("HB_VOT_ReleaseScreenFrame failed.\n");
    }

HB_VOT_ReleaseScreenFrame

【函数声明】

int HB_VOT_ReleaseScreenFrame(uint8_t layer, const void *pstVFrame);

【功能描述】

释放输出屏幕图像数据。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
pstVFrame	输出屏幕图像数据信息。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_ReleaseScreenFrame

HB_VOT_SetChnAttr

【函数声明】

int HB_VOT_SetChnAttr(uint8_t layer, uint8_t chn, const VOT_CHN_ATTR_S *pstChnAttr);

【功能描述】

设置视频输出通道属性。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入
pstChnAttr	视频输出通道属性。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_GetChnAttr

【函数声明】

int HB_VOT_GetChnAttr(uint8_t layer, uint8_t chn, VOT_CHN _ATTR_S *pstChnAttr);

【功能描述】

获取视频输出通道属性。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入
pstChnAttr	视频输出通道属性。	输出

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_SetChnAttrEx

【函数声明】

int HB_VOT_SetChnAttrEx(uint8_t layer, uint8_t chn, const VOT_CHN_ATTR_EX_S *pstChnAttrEx);

【功能描述】

设置视频输出通道高级属性。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入
pstChnAttrEx	视频输出通道高级属性。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_GetChnAttrEx

【函数声明】

int HB_VOT_GetChnAttrEx(uint8_t layer, uint8_t chn, VOT_CHN _ATTR_EX_S *pstChnAttrEx);

【功能描述】

获取视频输出通道高级属性。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入
pstChnAttrEx	视频输出通道高级属性。	输出

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_EnableChn

【函数声明】

int HB_VOT_EnableChn(uint8_t layer, uint8_t chn);

【功能描述】

启用视频输出通道。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_DisableChn

【函数声明】

int HB_VOT_DisableChn(uint8_t layer, uint8_t chn);

【功能描述】

禁用视频输出通道。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_SetChnCrop

【函数声明】

int HB_VOT_SetChnCrop(uint8_t layer, uint8_t chn,  const VOT_CROP_INFO_S *pstCropInfo);

【功能描述】

设置视频输出通道裁剪属性。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入
pstCropInfo	视频输出通道裁剪属性。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_GetChnCrop

【函数声明】

int HB_VOT_GetChnCrop(uint8_t layer, uint8_t chn, VOT_CROP_INFO_S *pstCropInfo);

【功能描述】

获取视频输出通道裁剪属性。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入
pstCropInfo	视频输出通道裁剪属性。	输出

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_SetChnDisplayPosition

【函数声明】

int HB_VOT_SetChnDisplayPosition(uint8_t layer, uint8_t chn, const POINT_S *pstDispPos);

【功能描述】

设置视频输出通道显示坐标。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入
pstDispPos	视频输出通道显示坐标。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_GetChnDisplayPosition

【函数声明】

int HB_VOT_GetChnDisplayPosition(uint8_t layer, uint8_t chn, POINT_S *pstDispPos);

【功能描述】

获取视频输出通道显示坐标。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入
pstDispPos	视频输出通道显示坐标。	输出

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

见HB_VOT_EnableVideoLayer

HB_VOT_SetChnFrameRate

【函数声明】

int HB_VOT_SetChnFrameRate(uint8_t layer, uint8_t chn, int frame_rate);

【功能描述】

设置视频通道显示帧率。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入
frame_rate	视频通道显示帧率。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

无

HB_VOT_GetChnFrameRate

【函数声明】

int HB_VOT_GetChnFrameRate(uint8_t layer, uint8_t chn, int *pframe_rate);

【功能描述】

获取视频通道显示帧率。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入
pframe_rate	视频通道显示帧率。	输出

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

无

HB_VOT_ShowChn

【函数声明】

int HB_VOT_ShowChn(uint8_t layer, uint8_t chn);

【功能描述】

显示指定通道。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

无

HB_VOT_HideChn

【函数声明】

int HB_VOT_HideChn(uint8_t layer, uint8_t chn);

【功能描述】

隐藏指定通道。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

无

HB_VOT_SendFrame

【函数声明】

int HB_VOT_SendFrame(uint8_t layer, uint8_t chn, void *pstVFrame, int millisec);

【功能描述】

将视频图像送入指定输出通道显示。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 2)。 0、1表示视频通道。	输入
pstVFrame	视频数据信息。	输入
millisec	超时时间。单位：ms	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

无

HB_VOT_ClearChnBuf

【函数声明】

int HB_VOT_ClearChnBuf(uint8_t layer, uint8_t chn, HB_BOOL bClrAll);

【功能描述】

清空指定输出通道的缓存buffer数据。

【参数描述】

参数名称	描述	输入/输出
layer	视频输出视频层id。取值范围：0。	输入
chn	视频输出通道id。取值范围：[0, 4)。 0、1表示视频通道； 2、3是图形通道。	输入
bClrAll	是否将通道buffer中的数据清空。	输入

【返回值】

返回值	描述
0	成功。
非0	失败。

【注意事项】

无

【参考代码】

无

HB_VOT_BindVps

【函数声明】

int HB_VOT_BindVps(uint8_t vpsGroup, uint8_t vpsChn, uint8_t layer, uint8_t chn);

【功能描述】

视频输出的输入源绑定vps模块的输出。

【参数描述】

参数名称	描述	输入/输出
vpsGroup	绑定的VPS模块的Group，取值范围：[0,4)。	输入
vpsChn	绑定的VPS模块的通道，取值范围：[0,39)。	输入
layer	绑定的VOT模块的layer，取值范围0。	输入
chn	绑定的VOT模块的通道，取值范围：[0,2)。	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

无

HB_VOT_EnableWB

【函数声明】

int HB_VOT_EnableWB(VOT_WB votWb);

【功能描述】

使能视频输出设备的回写。

【参数描述】

参数名称	描述	输入/输出
votWb	回写设备id。取值范围：0。	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

    int sample_vot_wb_init(int wb_src, int wb_format)
    {
        int ret = 0;
        VOT_WB_ATTR_S stWbAttr;
        stWbAttr.wb_src = wb_src;
        stWbAttr.wb_format = wb_format;
        HB_VOT_SetWBAttr(0, &stWbAttr);
        ret = HB_VOT_EnableWB(0);
        if (ret) {
            printf("HB_VOT_EnableWB failed.\n");
            return -1;
        }
        return 0;
    }

HB_VOT_DisableWB

【函数声明】

int HB_VOT_DisableWB(VOT_WB votWb);

【功能描述】

禁止视频输出设备的回写。

【参数描述】

参数名称	描述	输入/输出
votWb	回写设备id。取值范围：0。	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

无

HB_VOT_GetWBAttr

【函数声明】

int HB_VOT_GetWBAttr (VOT_WB votWb, VOT_WB_ATTR_S *pstWBAttr);

【功能描述】

使能视频输出设备的回写。

【参数描述】

参数名称	描述	输入/输出
votWb	回写设备id。取值范围：0。	输入
pstWBAttr	回写属性	输出

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

无

HB_VOT_SetWBAttr

【函数声明】

int HB_VOT_SetWBAttr (VOT_WB votWb, VOT_WB_ATTR_S *pstWBAttr);

【功能描述】

使能视频输出设备的回写。

【参数描述】

参数名称	描述	输入/输出
votWB	回写设备id。取值范围：0。	输入
pstWBAttr	回写属性	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

见HB_VOT_EnableWB

HB_VOT_GetWBFrame

【函数声明】

int HB_VOT_GetWBFrame (VOT_WB votWb, void* pstVFrame, int millisec);

【功能描述】

使能视频输出设备的回写。

【参数描述】

参数名称	描述	输入/输出
votWb	回写设备id。取值范围：0。	输入
pstVFrame	获取到的回写图像帧(传入的指针类型应为hb_vio_buffer_t *)	输入
millisec	超时，本版本不可用。	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

无

HB_VOT_ReleaseWBFrame

【函数声明】

int HB_VOT_ReleaseWBFrame (VOT_WB votWb, void* pstVFrame)；

【功能描述】

使能视频输出设备的回写。

【参数描述】

参数名称	描述	输入/输出
votWb	回写设备id。取值范围：0。	输入
pstVFrame	获取到的回写图像帧	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

无

HB_VOT_ShutDownHDMI

【函数声明】

int HB_VOT_ShutDownHDMI(void)；

【功能描述】

关闭HDMI输出到目标设备，例如显示器等，目标设备显示黑屏，但是显示硬件模块仍然正常工作。

【参数描述】

参数名称	描述	输入/输出
void	空	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

限于HDMI显示时使用

【参考代码】

HB_VOT_StartHDMI

【函数声明】

int HB_VOT_StartHDMI (void)；

【功能描述】

使能HDMI输出图像到目标显示设备，需要与HB_VOT_ShutDownHDMI成对使用。

【参数描述】

参数名称	描述	输入/输出
void	空	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

用于HB_VOT_ShutDownHDMI后，重新启动图像输出

【参考代码】

API调用流程示例

int sample_vot_init()
{
    int ret = 0;
    VOT_PUB_ATTR_S devAttr;
    VOT_VIDEO_LAYER_ATTR_S stLayerAttr;
    VOT_CHN_ATTR_S stChnAttr;
    VOT_CROP_INFO_S cropAttrs;
    devAttr.enIntfSync = VOT_OUTPUT_1920x1080;
    devAttr.u32BgColor = 0x8080;
    devAttr.enOutputMode = HB_VOT_OUTPUT_BT1120;

    ret = HB_VOT_SetPubAttr(0, &devAttr);
    if (ret) {
        printf("HB_VOT_SetPubAttr failed\n");
        goto err;
    }
    ret = HB_VOT_Enable(0);
    if (ret) {
        printf("HB_VOT_Enable failed.\n");
        goto err;
    }
    ret = HB_VOT_GetVideoLayerAttr(0, &stLayerAttr);
    if (ret) {
        printf("HB_VOT_GetVideoLayerAttr failed.\n");
        goto err;
    }
    stLayerAttr.stImageSize.u32Width  = 1920;
    stLayerAttr.stImageSize.u32Height = 1080;
    stLayerAttr.panel_type = 0;
    stLayerAttr.rotate = 0;
    stLayerAttr.dithering_flag = 0;
    stLayerAttr.dithering_en = 0;
    stLayerAttr.gamma_en = 0;
    stLayerAttr.hue_en = 0;
    stLayerAttr.sat_en = 0;
    stLayerAttr.con_en = 0;
    stLayerAttr.bright_en = 0;
    stLayerAttr.theta_sign = 0;
    stLayerAttr.contrast = 0;
    stLayerAttr.theta_abs = 0;
    stLayerAttr.saturation = 0;
    stLayerAttr.off_contrast = 0;
    stLayerAttr.off_bright = 0;
    stLayerAttr.user_control_disp = 0;
    stLayerAttr.user_control_disp_layer1 = 0;
    stLayerAttr.big_endian = 0;
    ret = HB_VOT_SetVideoLayerAttr(0, &stLayerAttr);
    if (ret) {
        printf("HB_VOT_SetVideoLayerAttr failed.\n");
        goto err;
    }
    ret = HB_VOT_EnableVideoLayer(0);
    if (ret) {
        printf("HB_VOT_EnableVideoLayer failed.\n");
        HB_VOT_Disable(0);
        goto err;
    }
    stChnAttr.u32Priority = 2;
    stChnAttr.s32X = 0;
    stChnAttr.s32Y = 0;
    stChnAttr.u32SrcWidth = 1920;
    stChnAttr.u32SrcHeight = 1080;
    stChnAttr.u32DstWidth = 1920;
    stChnAttr.u32DstHeight = 1080;
    ret = HB_VOT_SetChnAttr(0, 0, &stChnAttr);
    if (ret) {
        printf("HB_VOT_SetChnAttr 0: %d\n", ret);
        HB_VOT_DisableVideoLayer(0);
        HB_VOT_Disable(0);
        goto err;
    }

    cropAttrs.u32Width = stChnAttr.u32DstWidth;  // - stChnAttr.s32X;
    cropAttrs.u32Height = stChnAttr.u32DstHeight;  //- stChnAttr.s32Y;
    ret = HB_VOT_SetChnCrop(0, 0, &cropAttrs);
    printf("HB_VOT_SetChnCrop: %d\n", ret);
    ret = HB_VOT_EnableChn(0, 0);
    if (ret) {
        printf("HB_VOT_EnableChn: %d\n", ret);
        HB_VOT_DisableVideoLayer(0);
        HB_VOT_Disable(0);
        goto err;
    }
    if (g_use_ipu) {
        ret = HB_VOT_BindVps(0, 3, 0, 0);  // 37 gdc0
    } else {
        ret = HB_VOT_BindVps(0, 11, 0, 0);  // 37 gdc0
    }

    if (ret) {
        printf("HB_VOT_BindVps: %d\n", ret);
        HB_VOT_DisableChn(0, 1);
        HB_VOT_DisableVideoLayer(0);
        HB_VOT_Disable(0);
    }
    err:
    return ret;
}

int sample_vot_deinit()
{
    int ret = 0;
    ret = HB_VOT_DisableChn(0, 0);
    if (ret) {
        printf("HB_VOT_DisableChn failed.\n");
    }
    ret = HB_VOT_DisableVideoLayer(0);
    if (ret) {
        printf("HB_VOT_DisableVideoLayer failed.\n");
    }

    ret = HB_VOT_Disable(0);
    if (ret) {
        printf("HB_VOT_Disable failed.\n");
    }
    return 0;
}

数据结构

HB_VOT_PUB_ATTR_S

【结构定义】

typedef struct HB_VOT_PUB_ATTR_S {
    uint32_t u32BgColor;/* 设备背景色 RGB表示 */
    VOT_OUTPUT_MODE_E enOutputMode; /* VOT 接口类型 */
    VOT_INTF_SYNC_E enIntfSync; /* VOT接口时序类型 */
    VOT_SYNC_INFO_S stSyncInfo; /* VOT接口时序信息 */
} VOT_PUB_ATTR_S;

【功能描述】

定义视频输出公共属性

【成员说明】

成员	含义
u32BgColor	设备背景色
enOutputMode	Vo 接口类型
enIntfSync	接口时序典型配置
stSyncInfo	接口时序结构体

在使能用户时序时，该结构体生效。

HB_VOT_OUTPUT_MODE_E

【结构定义】

typedef enum HB_VOT_OUTPUT_MODE_E {
    HB_VOT_OUTPUT_MIPI,
    HB_VOT_OUTPUT_BT1120,
    HB_VOT_OUTPUT_RGB888,
    HB_VOT_OUTPUT_BT656,
    HB_VOT_OUTPUT_MODE_BUTT,
} VOT_OUTPUT_MODE_E;

【功能描述】

定义视频输出模式

【成员说明】

成员	含义
HB_VOT_OUTPUT_MIPI	MIPI输出
HB_VOT_OUTPUT_BT1120	BT1120输出(用于HDMI显示)
HB_VOT_OUTPUT_RGB888	RGB输出
HB_VOT_OUTPUT_MODE_BUTT	支持的输出方式总数

HB_VOT_INTF_SYNC_E

【结构定义】

typedef enum HB_VOT_INTF_SYNC_E {
    VOT_OUTPUT_1920x1080,
    VOT_OUTPUT_800x480,
    VOT_OUTPUT_720x1280,
    VOT_OUTPUT_1080x1920,
    VOT_OUTPUT_704x576，
    VOT_OUTPUT_1080P60，
    VOT_OUTPUT_1080P50，
    VOT_OUTPUT_1080P30，
    VOT_OUTPUT_1080P25，
    VOT_OUTPUT_1080P59_94，
    VOT_OUTPUT_1080P29_97，
    VOT_OUTPUT_1080I60，
    VOT_OUTPUT_1080I50，
    VOT_OUTPUT_1080I59_94，
    VOT_OUTPUT_720P60，
    VOT_OUTPUT_720P50，
    VOT_OUTPUT_720P30，
    VOT_OUTPUT_720P25，
    VOT_OUTPUT_720P59_94，
    VOT_OUTPUT_720P29_97，
    VOT_OUTPUT_704x576_25，
    VOT_OUTPUT_704x480_30，
    VO_OUTPUT_USER, /* User timing. */
    VO_OUTPUT_BUTT
} VOT_INTF_SYNC_E;

【功能描述】

定义视频输出时序典型模式

【成员说明】

成员	含义
VOT_OUTPUT_1920x1080	1920x1080
VOT_OUTPUT_800x480	800x480
VOT_OUTPUT_720x1280	720x1280
VOT_OUTPUT_1080x1920	1080x1920
VOT_OUTPUT_704x576	704x576
VOT_OUTPUT_1080P60	1920x1080P@60fps
VOT_OUTPUT_1080P50	1920x1080P@50fps
VOT_OUTPUT_1080P30	1920x1080P@30fps
VOT_OUTPUT_1080P25	1920x1080P@25fps
VOT_OUTPUT_1080P59_94	1920x1080P@59.94fps
VOT_OUTPUT_1080P29_97	1920x1080P@29.97fps
VOT_OUTPUT_1080I60	1920x1080I@60fps
VOT_OUTPUT_1080I50	1920x1080I@50fps
VOT_OUTPUT_1080I59_94	1920x1080I@59.94fps
VOT_OUTPUT_720P60	1280x720P@60fps
VOT_OUTPUT_720P50	1280x720P@50fps
VOT_OUTPUT_720P30	1280x720P@30fps
VOT_OUTPUT_720P25	1280x720P@25fps
VOT_OUTPUT_720P59_94	1280x720P@59.94fps
VOT_OUTPUT_720P29_97	1280x720P@29.97fps
VOT_OUTPUT_704x576_25	704x576P@25fps
VOT_OUTPUT_704x480_30	704x480P@30fps
VO_OUTPUT_USER	用户自定义时序

HB_VOT_SYNC_INFO_S

【结构定义】

typedef struct HB_VOT_SYNC_INFO_S {
    uint32_t hbp;
    uint32_t hfp;
    Tuint32_t hs;
    uint32_t vbp;
    uint32_t vfp;
    uint32_t vs;
    uint32_t vfp_cnt;
    uint32_t width;
    uint32_t height;
} VOT_SYNC_INFO_S;

【功能描述】

定义视频输出用户自定义时序

【成员说明】

成员	含义
hbp	行前沿
hfp	行后沿
hs	行同步信号
vbp	帧前沿
vfp	帧后沿
vs	帧同步信号
vfp_cnt	目前固定为0xa（bt656 field 为0）
width	屏幕分辨率宽
height	屏幕分辨率高

HB_VOT_VIDEO_LAYER_ATTR_S

【结构定义】

typedef struct HB_VOT_VIDEO_LAYER_ATTR_S {
    SIZE_S stImageSize;/* 视频层画布大小 */
    uint32_t big_endian;
    uint32_t display_addr_type;
    uint32_t display_cam_no;
    uint32_t display_addr_type_layer1;
    uint32_t display_cam_no_layer1;
    int32_t dithering_flag;
    uint32_t dithering_en;
    uint32_t gamma_en;
    uint32_t hue_en;
    uint32_t sat_en;
    uint32_t con_en;
    uint32_t bright_en;
    uint32_t theta_sign;
    uint32_t contrast;
    uint32_t gamma;
    uint32_t theta_abs;
    uint32_t saturation;
    uint32_t off_contrast;
    uint32_t off_bright;
    uint32_t panel_type;
    uint32_t rotate;
    uint32_t user_control_disp;
    uint32_t user_control_disp_layer1;
} VOT_VIDEO_LAYER_ATTR_S;

【功能描述】

定义视频层属性

【成员说明】

成员	含义
stImageSize	视频层画布大小
big_endian	通道2，3输入图像格式大小端方式配置
display_addr_type	通道0显示类型
display_cam_no	通道0显示源
display_addr_type_layer1	通道1显示类型
display_cam_no_layer1	通道1显示源
dithering_flag	dithering类型
dithering_en	dithering是否使能
gamma_en	gamma是否使能
hue_en	hue是否使能
sat_en	sat是否使能
con_en	con是否使能
bright_en	bright是否使能
theta_sign	hue angle
contrast	contrast值，和off_contrast共同控制对比度
gamma	gamma值
theta_abs	hue angle绝对值，范围0-8d180
saturation	sat值
off_contrast	contrast offset 0 - 255
off_bright	bright offset -128-127
panel_type	输出类型
rotate	是否使能旋转
user_control_disp	通道0是否使能用户输入控制
user_control_disp_layer1	通道1是否使能用户输入控制

HB_VOT_CSC_S

【结构定义】

typedef struct HB_VOT_CSC_S {
    uint32_t u32Luma;
    uint32_t u32Contrast;
    uint32_t u32Hue;
    uint32_t u32Satuature;
} VOT_CSC_S;

【功能描述】

定义图像输出效果结构体

【成员说明】

成员	含义
u32Luma	设置VO亮度
u32Contrast	设置VO对比度
u32Hue	设置VO色度
u32Satuature	设置VO饱和度

HB_VOT_UPSCALE_ATTR_S

【结构定义】

typedef struct HB_VOT_UPSCALE_ATTR_S {
    uint32_t src_width;
    uint32_t src_height;
    uint32_t tgt_width;
    uint32_t tgt_height;
    uint32_t pos_x;
    uint32_t pos_y;
    uinit32_t upscale_en;
} VOT_UPSCALE_ATTR_S;

【功能描述】

定义视频层放大属性

【成员说明】

成员	含义
src_width	放大原图宽度
src_height	放大原图高度
tgt_width	放大后的目标图像宽度
tgt_height	放大后的目标图像高度
pos_x	放大后的x坐标
pos_y	放大后的y坐标
upscale_en	放大功能是否使能

HB_VOT_CHN_ATTR_S

【结构定义】

typedef struct HB_VOT_CHN_ATTR_S {
    uint32_t u32Priority;
    uint32_t u32SrcWidth;
    uint32_t u32SrcHeight;
    int32_t s32X;
    int32_t s32Y;
    uint32_t u32DstWidth;
    uint32_t u32DstHeight;
} VOT_CHN_ATTR_S;

【功能描述】

定义视频输出通道属性

【成员说明】

成员	含义
u32Priority	视频通道叠加优先级，0优先级最高，3优先级最低，注意任何两个通道优先级不能重复，重复了所有通道都不能显示
u32SrcWidth	视频通道原图宽度
u32SrcHeight	视频通道原图高度
s32X	视频通道x坐标
s32Y	视频通道y坐标
u32DstWidth	视频通道目标图像宽度
u32DstHeight	视频通道目标图像高度

HB_VOT_CHN_ATTR_EX_S

【结构定义】

typedef struct HB_VOT_CHN_ATTR_EX_S {
    uint32_t format;
    uint32_t alpha;
    uint32_t keycolor;
    uint32_t alpha_sel;
    uint32_t ov_mode;
    uint32_t alpha_en;
} VOT_CHN_ATTR_EX_S;

【功能描述】

定义视频输出通道高级属性

【成员说明】

成员	含义
format	输入视频YUV格式
alpha	Alpha值
keycolor	通道key-color
alpha_sel	Aphpa叠加算法选择 0: Result image = (layer A * (BR + 1) + layer BBR) >> 8 1: Result image = (layer A * (~BR + 1) + layer BBR) >> 8 Layer A is merged result output by the pipeline backwards. Layer B is the higher priority layer of current pipeline. BR is Layer B Alpha ratio(0255) and may be from image pixel data(ARGB/RGBA) or programmable register.
ov_mode	叠加模式 00: transparent 01: and 10: or 11: inv
alpha_en	是否是能alpha叠加

VOT_WB_ATTR_S

【结构定义】

typedef struct HB_VOT_WBC_ATTR_S{
    int wb_src;
    int wb_format;
    }VOT_WB_ATTR_S;

【功能描述】

定义回写属性

【成员说明】

成员	含义
wb_src	回写源 0 overlay-alphablend输出 1 upscaling 输出 2 de-output输出
wb_format	回写格式 0 FORMAT_YUV422_UYVY 1 FORMAT_YUV422_VYUY 2 FORMAT_YUV422_YVYU 3 FORMAT_YUV422_YUYV 4 FORMAT_YUV420SP_UV 5 FORMAT_YUV420SP_VU 6 FORMAT_BGR0 wb_src为2时，vot输出为RGB模式时，只支持FORMAT_BGR0

VOT_CROP_INFO_S

【结构定义】

typedef struct HB_VOT_CROP_INFO_S{
    uint32_t u32Width;
    uint32_t u32Height;
    }VOT_CROP_INFO_S;

【功能描述】

定义crop属性

【成员说明】

成员	含义
u32Width	Crop图像的目标宽度
u32Height	Crop图像的目标高度

VOT_FRAME_INFO_S

【结构定义】

typedef struct HB_VOT_FRAME_INFO_S{   void *addr;
void *addr_uv;   unsigned int size; }VOT_FRAME_INFO_S;

【功能描述】

定义图像信息

【成员说明】

成员	含义
addr	图像的Y分量起始虚拟地址
addr_uv	图像的UV分量起始虚拟地址
size	图像大小

HB_POINT_S

【结构定义】

typedef struct HB_POINT_S {
    int s32X;
    int s32Y;
} POINT_S;

【功能描述】

像素点描述。

【成员说明】

成员	含义
s32X	像素点x坐标
s32Y	像素点y坐标

VOT_WB

【结构定义】

typedef uint32_t VOT_WB;

【功能描述】

定义VOT回写变量。

HB_PIXEL_FORMAT_YUV_E

【结构定义】

typedef enum HB_PIXEL_FORMAT_YUV_E {
    PIXEL_FORMAT_YUV422_UYVY = 0,
    PIXEL_FORMAT_YUV422_VYUY = 1,
    PIXEL_FORMAT_YUV422_YVYU = 2,
    PIXEL_FORMAT_YUV422_YUYV = 3,
    PIXEL_FORMAT_YUV422SP_UV = 4,
    PIXEL_FORMAT_YUV422SP_VU = 5,
    PIXEL_FORMAT_YUV420SP_UV = 6,
    PIXEL_FORMAT_YUV420SP_VU = 7,
    PIXEL_FORMAT_YUV422P_UV = 8,
    PIXEL_FORMAT_YUV422P_VU = 9,
    PIXEL_FORMAT_YUV420P_UV = 10,
    PIXEL_FORMAT_YUV420P_VU = 11,
    PIXEL_FORMAT_YUV_BUTT = 12
} PIXEL_FORMAT_YUV_E;

HB_PIXEL_FORMAT_RGB_E

【结构定义】

typedef enum HB_PIXEL_FORMAT_RGB_E {
    PIXEL_FORMAT_8BPP = 0,
    PIXEL_FORMAT_RGB565 = 1,
    PIXEL_FORMAT_RGB888 = 2,
    PIXEL_FORMAT_RGB888P = 3,
    PIXEL_FORMAT_ARGB8888 = 4,
    PIXEL_FORMAT_RGBA8888 = 5,
    PIXEL_FORMAT_RGB_BUTT = 6
} PIXEL_FORMAT_RGB_E;

HB_SIZE_S

【结构定义】

typedef struct HB_SIZE_S {
    uint32_t u32Width;
    uint32_t u32Height;
} SIZE_S;

【功能描述】

定义图像的尺寸。

【成员说明】

成员	含义
u32Width	图像的宽
u32Height	图像的高

错误码

VOT错误码如下表所示。

错误码	宏定义	描述
0xa401	HB_ERR_VOT_BUSY	资源忙
0xa402	HB_ERR_VOT_NO_MEM	内存不足
0xa403	HB_ERR_VOT_NULL_PTR	函数参数中有空指针
0xa404	HB_ERR_VOT_SYS_NOTREADY	系统未初始化
0xa405	HB_ERR_VOT_INVALID_DEVID	设备ID超出合法范围
0xa406	HB_ERR_VOT_INVALID_CHNID	通道ID超出合法范围
0xa407	HB_ERR_VOT_ILLEGAL_PARAM	参数超出合法范围
0xa408	HB_ERR_VOT_NOT_SUPPORT	不支持的操作
0xa409	HB_ERR_VOT_NOT_PERMIT	操作不允许
0xa40a	HB_ERR_VOT_INVALID_WBCID	WBC号超出范围
0xa40b	HB_ERR_VOT_INVALID_LAYERID	视频层号超出范围
0xa40c	HB_ERR_VOT_INVALID_VIDEO_CHNID	视频层通道号超出范围
0xa40d	HB_ERR_VOT_INVALID_BIND_VPSGROUPID	绑定VPS GROUP号超出范围
0xa40e	HB_ERR_VOT_INVALID_BIND_VPSCHNID	绑定VPS CHN号超出范围
0xa40f	HB_ERR_VOT_INVALID_FRAME_RATE	不支持的帧率
0xa410	HB_ERR_VOT_DEV_NOT_CONFIG	设备未配置
0xa411	HB_ERR_VOT_DEV_NOT_ENABLE	设备未使能
0xa412	HB_ERR_VOT_DEV_HAS_ENABLED	设备已使能
0xa413	HB_ERR_VOT_DEV_HAS_BINDED	设备已被绑定
0xa414	HB_ERR_VOT_DEV_NOT_BINDED	设备未被绑定
0xa415	HB_ERR_VOT_LAYER_NOT_ENABLE	视频输出层未使能
0xa420	HB_ERR_VOT_VIDEO_NOT_ENABLE	视频层未使能
0xa421	HB_ERR_VOT_VIDEO_NOT_DISABLE	视频层未禁止
0xa422	HB_ERR_VOT_VIDEO_NOT_CONFIG	视频层未配置
0xa423	HB_ERR_VOT_VIDEO_HAS_BINDED	视频层已绑定
0xa424	HB_ERR_VOT_VIDEO_NOT_BINDED	视频层未绑定
0xa430	HB_ERR_VOT_WBC_NOT_DISABLE	回写设备未禁用
0xa431	HB_ERR_VOT_WBC_NOT_CONFIG	回写设备未配置
0xa432	HB_ERR_VOT_WBC_HAS_CONFIG	回写设备已配置
0xa433	HB_ERR_VOT_WBC_NOT_BIND	回写设备未绑定
0xa434	HB_ERR_VOT_WBC_HAS_BIND	回写设备已绑定
0xa435	HB_ERR_VOT_INVALID_WBID	不可用的回写设备号
0xa436	HB_ERR_VOT_WB_NOT_ENABLE	回写设备未使能
0xa437	HB_ERR_VOT_WB_GET_TIMEOUT	获取一帧回写图像超时
0xa440	HB_ERR_VOT_CHN_NOT_DISABLE	通道未禁止
0xa441	HB_ERR_VOT_CHN_NOT_ENABLE	通道未使能
0xa442	HB_ERR_VOT_CHN_NOT_CONFIG	通道未配置
0xa443	HB_ERR_VOT_CHN_NOT_ALLOC	通道未分配资源
0xa444	HB_ERR_VOT_CHN_AREA_OVERLAP	VO通道区域重叠
0xa450	HB_ERR_VOT_INVALID_PATTERN	无效样式
0xa451	HB_ERR_VOT_INVALID_POSITION	无效级联位置
0xa460	HB_ERR_VOT_WAIT_TIMEOUT	等待超时
0xa461	HB_ERR_VOT_INVALID_VFRAME	无效视频帧
0xa462	HB_ERR_VOT_INVALID_RECT_PARA	无效矩形参数
0xa463	HB_ERR_VOT_SETBEGIN_ALREADY	BEGIN已设置
0xa464	HB_ERR_VOT_SETBEGIN_NOTYET	BEGIN未设置
0xa465	HB_ERR_VOT_SETEND_ALREADY	END已设置
0xa466	HB_ERR_VOT_SETEND_NOTYET	END未设置
0xa470	HB_ERR_VOT_GFX_NOT_DISABLE	图形层未关闭
0xa471	HB_ERR_VOT_GFX_NOT_BIND	图形层未绑定
0xa472	HB_ERR_VOT_GFX_NOT_UNBIND	图形层未解绑定
0xa473	HB_ERR_VOT_GFX_INVALID_ID	图形层ID超出范围
0xa480	HB_ERR_VOT_BUF_MANAGER_ILLEGAL_OPERATION	Buffer manger非法的工作状态

参考代码

VO部分示例代码可以参考，sample_vot和sample_lcd。

7.3.8 视频输出

概述​

功能描述​

基本概念​

API参考​

HB_VOT_SetPubAttr​

HB_VOT_GetPubAttr​

HB_VOT_Enable​

HB_VOT_Disable​

HB_VOT_SetLcdBackLight​

HB_VOT_SetVideoLayerAttr​

HB_VOT_GetVideoLayerAttr​

HB_VOT_EnableVideoLayer​

HB_VOT_DisableVideoLayer​

HB_VOT_SetVideoLayerCSC​

HB_VOT_GetVideoLayerCSC​

HB_VOT_SetVideoLayerUpScale​

HB_VOT_GetVideoLayerUpScale​

HB_VOT_BatchBegin​

HB_VOT_BatchEnd​

HB_VOT_GetScreenFrame​

HB_VOT_ReleaseScreenFrame​

HB_VOT_SetChnAttr​

HB_VOT_GetChnAttr​

HB_VOT_SetChnAttrEx​

HB_VOT_GetChnAttrEx​

HB_VOT_EnableChn​

HB_VOT_DisableChn​

HB_VOT_SetChnCrop​

HB_VOT_GetChnCrop​

HB_VOT_SetChnDisplayPosition​

HB_VOT_GetChnDisplayPosition​

HB_VOT_SetChnFrameRate​

HB_VOT_GetChnFrameRate​

HB_VOT_ShowChn​

HB_VOT_HideChn​

HB_VOT_SendFrame​

HB_VOT_ClearChnBuf​

HB_VOT_BindVps​

HB_VOT_EnableWB​

HB_VOT_DisableWB​

HB_VOT_GetWBAttr​

HB_VOT_SetWBAttr​

HB_VOT_GetWBFrame​

HB_VOT_ReleaseWBFrame​

HB_VOT_ShutDownHDMI​

HB_VOT_StartHDMI​

API调用流程示例​

数据结构​

HB_VOT_PUB_ATTR_S​

HB_VOT_OUTPUT_MODE_E​

HB_VOT_INTF_SYNC_E​

HB_VOT_SYNC_INFO_S​

HB_VOT_VIDEO_LAYER_ATTR_S​

HB_VOT_CSC_S​

HB_VOT_UPSCALE_ATTR_S​

HB_VOT_CHN_ATTR_S​

HB_VOT_CHN_ATTR_EX_S​

VOT_WB_ATTR_S​

VOT_CROP_INFO_S​

VOT_FRAME_INFO_S​

HB_POINT_S​

VOT_WB​

HB_PIXEL_FORMAT_YUV_E​

HB_PIXEL_FORMAT_RGB_E​

HB_SIZE_S​

错误码​

参考代码​

概述

功能描述

基本概念

API参考

HB_VOT_SetPubAttr

HB_VOT_GetPubAttr

HB_VOT_Enable

HB_VOT_Disable

HB_VOT_SetLcdBackLight

HB_VOT_SetVideoLayerAttr

HB_VOT_GetVideoLayerAttr

HB_VOT_EnableVideoLayer

HB_VOT_DisableVideoLayer

HB_VOT_SetVideoLayerCSC

HB_VOT_GetVideoLayerCSC

HB_VOT_SetVideoLayerUpScale

HB_VOT_GetVideoLayerUpScale

HB_VOT_BatchBegin

HB_VOT_BatchEnd

HB_VOT_GetScreenFrame

HB_VOT_ReleaseScreenFrame

HB_VOT_SetChnAttr

HB_VOT_GetChnAttr

HB_VOT_SetChnAttrEx

HB_VOT_GetChnAttrEx

HB_VOT_EnableChn

HB_VOT_DisableChn

HB_VOT_SetChnCrop

HB_VOT_GetChnCrop

HB_VOT_SetChnDisplayPosition

HB_VOT_GetChnDisplayPosition

HB_VOT_SetChnFrameRate

HB_VOT_GetChnFrameRate

HB_VOT_ShowChn

HB_VOT_HideChn

HB_VOT_SendFrame

HB_VOT_ClearChnBuf

HB_VOT_BindVps

HB_VOT_EnableWB

HB_VOT_DisableWB

HB_VOT_GetWBAttr

HB_VOT_SetWBAttr

HB_VOT_GetWBFrame

HB_VOT_ReleaseWBFrame

HB_VOT_ShutDownHDMI

HB_VOT_StartHDMI

API调用流程示例

数据结构

HB_VOT_PUB_ATTR_S

HB_VOT_OUTPUT_MODE_E

HB_VOT_INTF_SYNC_E

HB_VOT_SYNC_INFO_S

HB_VOT_VIDEO_LAYER_ATTR_S

HB_VOT_CSC_S

HB_VOT_UPSCALE_ATTR_S

HB_VOT_CHN_ATTR_S

HB_VOT_CHN_ATTR_EX_S

VOT_WB_ATTR_S

VOT_CROP_INFO_S

VOT_FRAME_INFO_S

HB_POINT_S

VOT_WB

HB_PIXEL_FORMAT_YUV_E

HB_PIXEL_FORMAT_RGB_E

HB_SIZE_S

错误码

参考代码
