7.3.6 视频处理

概述

VPS（Video Process System）是视频处理系统，支持对图像进行缩小、放大、裁剪、旋转、GDC矫正、帧率控制以及金字塔图像输出。

功能描述

基本概念

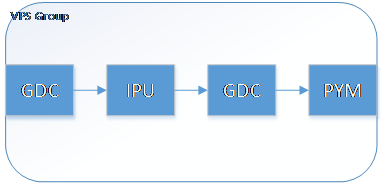

Group

VPS对用户提供组的概念，各个Group分时复用IPU, GDC, PYM硬件，可以将多个VPS Group进行级联使用。
Channel

VPS的通道，一路通道代表VPS的一路输出。输出的通道主要分为普通图像通道和金字塔图像通道，普通通道输出缩放裁剪或旋转后的单层数据，金字塔通道输出多层金字塔缩放数据。

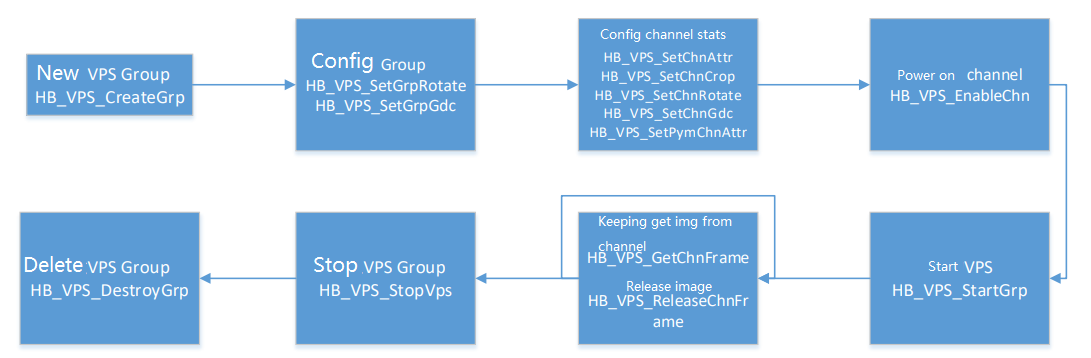

功能描述

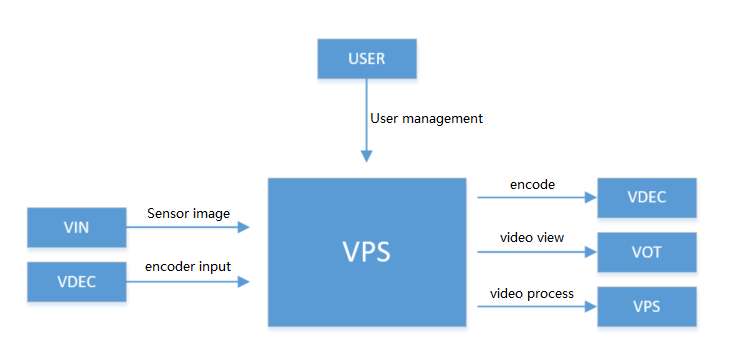

Func Description

VPS可以通过调用系统控制提供的绑定接口与其他模块绑定，输入可以与VIN、VDEC模块绑定，VPS输出可以与VOT、VENC模块绑定，前者为VPS的输入源，后者为VPS的接收者，也可以与另一个VPS绑定实现更多的通道；支持处理用户回灌的图像数据。用户可以通过VPS接口对Group进行管理，每个Group仅可以与一个输入源绑定，每个Channel可以与不同的模块绑定。 VPS与VIN绑定场景下，需要调用HB_SYS_SetVINVPSMode 来配置VIN与VPS之间在线或离线的不同模式。

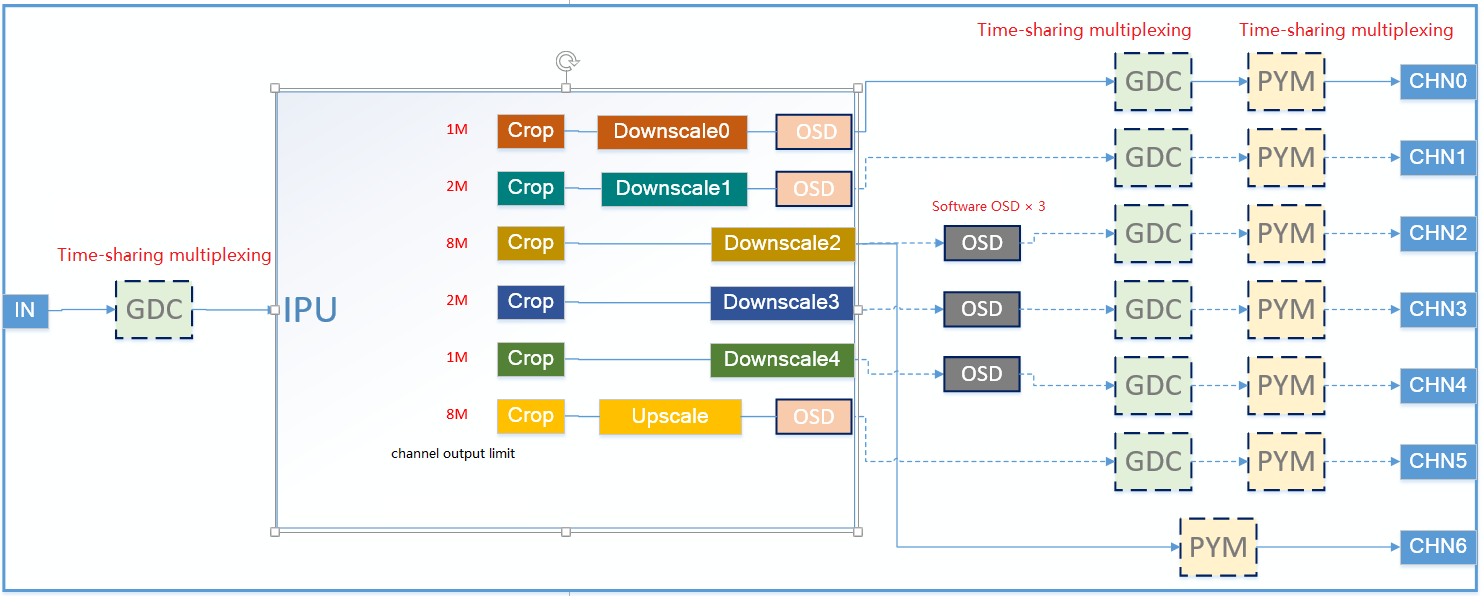

Func Description Topology

VPS硬件由一个IPU，一个PYM，两个GDC组成。共有7路输出Channel（chn0~~chn6），chn0~~chn4可以实现downscale，chn5可以实现upscale，chn0~chn5均可实现裁剪（ROI）、旋转、矫正、帧率控制，chn6为金字塔online Channel。虚框为硬件复用，其中OSD灰色块为CPU叠加，其余三个米色块为硬件叠加。

Upscale功能：

尺寸限制请参考下表

支持水平方向最大1.5倍放大，宽度需为4的倍数，最小32x32，最大4096

支持垂直方向最大1.5倍放大, 高度需为偶数，最小32x32，最大4096

只有channel5支持Upscale功能
Downscale功能：

尺寸限制参考下表

水平方向最大缩小为原尺寸的1/8（大于1/8）, 最小32x32，最大4096

垂直方向最大缩小为原尺寸的1/8（大于1/8）, 最小32x32，最大4096

Channel0~channel4支持Downscale功能
IPU各通道的尺寸限制如下：

Scaler	FIFO(bytes)	Resolution(pixel)
Scaler 5 (IPU US)	4096	8M
Scaler 2 (IPU DS2)	4096	8M
Scaler 1 (IPU DS1)	2048	2M
Scaler 3 (IPU DS3)	2048	2M
Scaler 4 (IPU DS4)	1280	1M
Scaler 0 (IPU DS0)	1280	1M

Crop功能：

VPS可以对输入的图形进行裁剪，选择裁剪后的ROI区域去做放大或者缩小
PYM金字塔处理功能：

最大输入图像宽度4096，最大输入图像高度4096

最小输入图像宽度64，最小输入图像高度64

最大输出图像宽度4096，最大输出图像高度4096

最小输出图像宽度48，最小输出图像高度32

缩小图像层数24（023）层，其中0、4、8、12、16、20层为基础Base层，基础层每一层的size为上一层的1/2；其余层为ROI层，ROI层基于Base层作缩小（1、2、3层基于Base0层，5、6、7层基于Base4层，以此类推）各层可以单独使能，缩放区域、缩放系数可以配置放大图像层数为6（2429）层，放大比例固定，分别为1.28、1.6、2、2.56、3.2、4倍。

PYM通道也可以为0~5，此时为非online通道。

每一个group下最多使用一个PYM。

注意事项

PYM硬件要求最少使能BASE0层与BASE4层；
PYM在online输入（chn6）时，PYM ds所有层（0~~23）累计输出数据量不得大于输入数据量的2.5倍，us层（24~~29）累计宽之和不得超过输入宽，否则会有未知风险；
IPU绑定了PYM后，不能再绑定VOT/VPS/VENC等模块；
Rotate旋转功能：

VPS支持旋转90度、180度、270度，支持Group旋转与Chnnel旋转（二选一），Group旋转时VPS所有输出通道均旋转，Chnnel旋转可以将chn0~chn5中任意两路旋转，PYM处理过的通道不可以旋转。
Gdc矫正功能：

VPS支持输入矫正文件作图形畸变矫正，支持Group矫正与Chnnel矫正（二选一），Group矫正时VPS所有输出通道均作矫正，Chnnel矫正可以在chn0~chn5中任意两路作矫正。
帧率控制功能：

VPS的channel0~5支持帧率控制，可以输出小于等于输入帧率的任意帧率。

API参考

HB_VPS_CreateGrp

【函数声明】

int HB_VPS_CreateGrp(int VpsGrp, const VPS_GRP_ATTR_S *grpAttr);

【功能描述】

创建一个VPS Group

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
grpAttr	Group属性指针	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

VPS最多可以创建8个Group；Group属性主要包含输入的宽、高和GDC的buf深度。

【参考代码】

VPS参考代码

HB_VPS_DestroyGrp

【函数声明】

int HB_VPS_DestroyGrp(int VpsGrp);

【功能描述】

销毁一个VPS Group

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

Group必须已经创建

【参考代码】

无

HB_VPS_StartGrp

【函数声明】

int HB_VPS_StartGrp(int VpsGrp);

【功能描述】

启动VPS Group处理

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

Group必须已经创建

【参考代码】

VPS参考代码

HB_VPS_StopGrp

【函数声明】

int HB_VPS_StopGrp(int VpsGrp);

【功能描述】

停止VPS Group处理

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

Group必须已经创建并且已经启动

【参考代码】

VPS参考代码

HB_VPS_GetGrpAttr

【函数声明】

int HB_VPS_GetGrpAttr(int VpsGrp, VPS_GRP_ATTR_S *grpAttr);

【功能描述】

获取VPS Group属性

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
grpAttr	属性结构体指针	输出

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

无

HB_VPS_SetGrpAttr

【函数声明】

int HB_VPS_SetGrpAttr(int VpsGrp, const VPS_GRP_ATTR_S *grpAttr);

【功能描述】

设置VPS Group属性

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
grpAttr	属性结构体指针	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

VPS参考代码

HB_VPS_SetGrpRotate

【函数声明】

int HB_VPS_SetGrpRotate(int VpsGrp, ROTATION_E enRotation);

【功能描述】

设置VPS Group旋转功能，使VPS的所有输出都旋转

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
enRotation	旋转参数	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

该接口需要在HB_VPS_SetChnAttr之前调用，GroupRotate使能之后禁止使能ChnRotate；isp绑定ipu必须得是offline模式

【参考代码】

VPS参考代码

HB_VPS_GetGrpRotate

【函数声明】

int HB_VPS_Get GrpRotate(int VpsGrp, ROTATION_E *enRotation);

【功能描述】

获取VPS Group旋转功能属性

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
enRotation	旋转功能参数指针	输出

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

无

HB_VPS_SetGrpRotateRepeat

【函数声明】

int HB_VPS_SetGrpRotateRepeat(int VpsGrp, ROTATION_E enRotation);

【功能描述】

动态组旋转：该接口会保存当前group及后面绑定的多个VPS group所有通道配置，根据传的enRotation，自动重新计算旋转后所有通道的尺寸、roi区域，重新初始化group，重新绑定VIN；

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
enRotation	旋转参数	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

该接口暂时不支持配置过PYM的场景

【参考代码】

无

HB_VPS_SetGrpGdc

【函数声明】

int HB_VPS_SetGrpGdc(int VpsGrp, char* buf_addr, uint32_t buf_len, ROTATION_E enRotation)

【功能描述】

设置VPS Group GDC矫正功能，使VPS的所有输出都有矫正效果

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
buf_addr	矫正文件地址	输入
buf_len	矫正文件长度	输入
enRotation	旋转参数	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

该接口需要在HB_VPS_SetChnAttr之前调用；根据不同的镜头，不同的畸变，不同的尺寸，需要传入不同矫正bin文件。

【参考代码】

VPS参考代码

HB_VPS_SendFrame

【函数声明】

int HB_VPS_SendFrame(int VpsGrp, void* videoFrame, int ms);

【功能描述】

向VPS发送数据

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
videoFrame	图像数据指针；VPS回灌数据结构为hb_vio_buffer_t结构；	输入
ms	超时参数 ms设为-1 时，为阻塞接口；0 时为非阻塞接口；大于 0 时为超时等待时间，超时时间的单位为毫秒（ms）	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

VPS参考代码

HB_VPS_SetChnAttr

【函数声明】

int HB_VPS_SetChnAttr(int VpsGrp, int VpsChn, const VPS_CHN_ATTR_S *chnAttr);

【功能描述】

设置VPS通道属性（设置IPU某个通道的输出尺寸）

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入
chnAttr	通道属性指针	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

该接口支持动态配置IPU的输出尺寸，动态配置需要在StartGrp之后调用该接口，动态配置的新尺寸不可以比第一次初始化配置的尺寸大。如果需要启动以后从小尺寸改到大尺寸，那么需要在StartVps之前调用两次该接口，第一次传最大size，第二次传最小size。

【参考代码】

VPS参考代码

HB_VPS_GetChnAttr

【函数声明】

int HB_VPS_GetChnAttr(int VpsGrp, int VpsChn, VPS_CHN_ATTR_S *chnAttr);

【功能描述】

获取VPS通道属性

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入
chnAttr	通道属性指针	输出

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

无

HB_VPS_EnableChn

【函数声明】

int HB_VPS_EnableChn(int VpsGrp, int VpsChn);

【功能描述】

启用VPS通道

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

如果未使能通道，GetChnFrame接口获取不到图像

【参考代码】

VPS参考代码

HB_VPS_DisableChn

【函数声明】

int HB_VPS_DisableChn(int VpsGrp, int VpsChn);

【功能描述】

禁用VPS通道

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

VPS参考代码

HB_VPS_SetChnRotate

【函数声明】

int HB_VPS_SetChnRotate(int VpsGrp, int VpsChn, ROTATION_E enRotation);

【功能描述】

设置VPS通道图像固定角度旋转

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入
enRotation	旋转属性	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

SetChnRotate属性需要在SetChnAttr之后调用，最多同时支持两个CHN做旋转；启动以后也支持调用，可以动态控制通道旋转。

【参考代码】

VPS参考代码

HB_VPS_GetChnRotate

【函数声明】

int HB_VPS_GetChnRotate(int VpsGrp, int VpsChn, ROTATION_E *enRotation);

【功能描述】

获取VPS通道图像旋转属性

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入
enRotation	旋转属性	输出

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

无

HB_VPS_SetChnGdc

【函数声明】

int HB_VPS_SetChnGdc(int VpsGrp, int VpsChn, char* buf_addr, uint32_t buf_len, ROTATION_E enRotation)

【功能描述】

设置VPS chn GDC矫正功能

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	Channel号	输入
buf_addr	矫正文件地址	输入
buf_len	矫正文件长度	输入
enRotation	旋转参数	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

该接口需要在HB_VPS_SetChnAttr之后调用，最多同时支持两个CHN做矫正；根据不同的镜头，不同的畸变，不同的尺寸，需要传入不同矫正bin文件。

【参考代码】

VPS参考代码

HB_VPS_UpdateGdcSize

【函数声明】

int HB_VPS_UpdateGdcSize(int VpsGrp, int VpsChn, uint16_t out_width, uint16_t out_height)

【功能描述】

设置VPS GDC矫正输出尺寸（GDC输入输出尺寸默认是一致的，可以用该接口改变GDC输出的尺寸）

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	Channel号	输入
out_width	输出宽度	输入
out_height	输出高度	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

该接口需要在HB_VPS_SetChnGdc和HB_VPS_SetGrpGdc之后调用，传入的输出尺寸需要与矫正bin文件对应；出入的尺寸不能比当前GDC输入的尺寸大

【参考代码】

Group作gdc矫正时输出尺寸和输入尺寸不一致的场景：

    ret = HB_VPS_SetGrpGdc(grp_id, bin_buf, buf_len, degree);
    ret = HB_VPS_UpdateGdcSize(grp_id, 0, 1280, 720);

channel作gdc矫正时输出尺寸和输入尺寸不一致的场景：

    ret = HB_VPS_SetChnGdc(grp_id, chn_id, bin_buf, buf_len, degree);
    ret = HB_VPS_UpdateGdcSize(grp_id, 0, 1280, 720);

HB_VPS_SetChnCrop

【函数声明】

int HB_VPS_SetChnCrop(int VpsGrp, int VpsChn, const VPS_CROP_INFO_S *cropInfo)

【功能描述】

设置VPS Chn裁剪功能

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入
cropInfo	裁剪属性	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

需要在SetChnAttr之后调用；传入的ROI区域需要在IPU输入的size范围内；

【参考代码】

VPS参考代码

HB_VPS_GetChnCrop

【函数声明】

int HB_VPS_GetChnCrop(int VpsGrp, int VpsChn, VPS_CROP_INFO_S *cropInfo)

【功能描述】

获取VPS Chn固定角度旋转

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入
cropInfo	裁剪属性	输出

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

无

HB_VPS_SetChnFrameRate

【函数声明】

int HB_VPS_SetChnFrameRate(int VpsGrp, int VpsChn, FRAME_RATE_CTRL_S *frameRate)

【功能描述】

设置VPS通道帧率

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入
frameRate 帧率属性结构体	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

无

HB_VPS_TriggerSnapFrame

【函数声明】

int HB_VPS_TriggerSnapFrame(int VpsGrp, int VpsChn, uint32_t frameCnt)

【功能描述】

抓拍帧；从当前帧开始标记frameCnt帧

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入
frameCnt	抓拍帧的个数	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

启动以后才可以调用

【参考代码】

无

HB_VPS_GetChnFrame

【函数声明】

int HB_VPS_GetChnFrame(int VpsGrp, int VpsChn, void *videoFrame, int ms);

【功能描述】

从通道获取一帧处理完的图像

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入
videoFrame	图像信息	输出
ms	超时参数 ms设为-1 时，为阻塞接口； 0 时为非阻塞接口；大于 0 时为超时等待时间，超时时间的单位为毫秒（ms）	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

获取到的图像结构分为正常BUF结构（hb_vio_buffer_t）和金字塔BUF结构（pym_buffer_t）

【参考代码】

VPS参考代码

HB_VPS_GetChnFrame_Cond

【函数声明】

int HB_VPS_GetChnFrame_Cond(int VpsGrp, int VpsChn, void *videoFrame, int ms, int time);

【功能描述】

有条件的从通道获取一帧处理完的图像

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入
videoFrame	图像信息	输出
ms	超时参数 ms设为-1 时，为阻塞接口； 0 时为非阻塞接口；大于 0 时为超时等待时间，超时时间的单位为毫秒（ms）	输入
time	时间条件：为0表示从当前开始丢弃旧帧，等待获取新的一帧，其余值未作支持	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

获取到的图像结构分为正常BUF结构（hb_vio_buffer_t）和金字塔BUF结构（pym_buffer_t）

【参考代码】

VPS参考代码

HB_VPS_ReleaseChnFrame

【函数声明】

int HB_VPS_ReleaseChnFrame(int VpsGrp, int VpsChn, void *videoFrame);

【功能描述】

释放一帧通道图像

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入
videoFrame	图像信息	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

VPS参考代码

HB_VPS_SetPymChnAttr

【函数声明】

int HB_VPS_SetPymChnAttr(int VpsGrp, int VpsChn, const VPS_PYM_CHN_ATTR_S *pymChnAttr);

【功能描述】

设置金字塔通道属性

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入
pymChnAttr	金字塔通道属性指针	输入

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

该接口支持动态配置PYM roi层的输出尺寸，需要在StartGrp之后调用该接口，动态配置的新roi size不可以比第一次初始化配置的size大。如果需要启动以后从小尺寸改到大尺寸，那么需要在StartVps之前调用两次该接口，第一次传最大size，第二次传最小size。
该接口同时支持动态配置PYM的输入尺寸，仅在PYM回灌时有效，支持StartGrp以后src尺寸从大改小。

【参考代码】

VPS参考代码

HB_VPS_GetPymChnAttr

【函数声明】

int HB_VPS_GetPymChnAttr(int VpsGrp, int VpsChn, VPS_PYM_CHN_ATTR_S *pymChnAttr);

【功能描述】

获取金字塔通道属性

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入
pymChnAttr	金字塔通道属性指针	输出

【返回值】

返回值	描述
0	成功

【注意事项】

无

【参考代码】

无

HB_VPS_ChangePymUs

【函数声明】

int HB_VPS_ChangePymUs(int VpsGrp, uint8_t us_num, uint8_t enable)

【功能描述】

使能或关闭pym的us某一层

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
us_num	金字塔us层	输入
enable	是使能	输入

【返回值】

返回值	描述
0	成功

【注意事项】

无

【参考代码】

无

HB_VPS_GetChnFd

【函数声明】

int HB_VPS_GetChnFd(int VpsGrp, int VpsChn);

【功能描述】

获取VPS通道对应的设备文件描述符，获得的fd可以作select监听，select返回后可以直接通过getChnFrame接口获得图像。

【参数描述】

参数名称	描述	输入/输出
VpsGrp	Group号	输入
VpsChn	通道号	输入

【返回值】

返回值	描述
正数值	成功
负值	失败

【注意事项】

无

【参考代码】

无

HB_VPS_CloseChnFd

【函数声明】

int HB_VPS_CloseChnFd(void);

【功能描述】

关闭VPS内所有的通道fd。

【参数描述】

无

【返回值】

返回值	描述
0	成功
非0	失败

【注意事项】

无

【参考代码】

无

VPS参考代码

    grp_attr.maxW = 1280;
    grp_attr.maxH = 720;
    ret = HB_VPS_CreateGrp(grp_id, &grp_attr);

    grp_attr.maxW = 1920;
    grp_attr.maxH = 1080;
    ret = HB_VPS_SetGrpAttr(grp_id, &grp_attr);

    ret = HB_VPS_SetGrpRotate(grp_id, ROTATION_90);
    ret = HB_VPS_SetGrpGdc(grp_id, bin_buf, bin_len, ROTATION_90);
    chn_attr.enScale = 1;
    chn_attr.width = 1280;
    chn_attr.height = 720;
    chn_attr.frameDepth = 8;
    ret = HB_VPS_SetChnAttr(grp_id, chn_id, &chn_attr);

    chn_crop_info.en = 1;
    chn_crop_info.cropRect.x = 0;
    chn_crop_info.cropRect.y = 0;
    chn_crop_info.cropRect.width = 1280;
    chn_crop_info.cropRect.height = 720;
    ret = HB_VPS_SetChnCrop(grp_id, chn_id, &chn_crop_info);

    ret = HB_VPS_EnableChn(grp_id, chn_id);

    ret = HB_VPS_SetChnRotate(grp_id, chn_id, ROTATION_90);

    ret = HB_VPS_SetChnGdc(grp_id, chn_id, bin_buf, bin_len, ROTATION_90);

    pym_chn_attr.timeout = 2000;
    pym_chn_attr.ds_layer_en = 24;
    pym_chn_attr.us_layer_en = 0;
    pym_chn_attr.frame_id = 0;
    pym_chn_attr.frameDepth = 8;
    ret = HB_VPS_SetPymChnAttr(grp_id, pym_chn, &pym_chn_attr);

    ret = HB_VPS_StartGrp(grp_id);

    ret = HB_VPS_SendFrame(grp_id, feedback_buf, 1000);
    ret = HB_VPS_GetChnFrame(grp_id, chn_id, &out_buf, 2000);
    ret = HB_VPS_ReleaseChnFrame(grp_id, chn_id, &out_buf);
    ret = HB_VPS_DisableChn(grp_id, chn_id);
    ret = HB_VPS_StopGrp(grp_id);
    ret = HB_VPS_DestroyGrp(grp_id);

VPS接口调用流程

VPS初始化接口主要分为Group的初始化和Channel的初始化，Group的接口可视为全局配置，Group属性对整个VPS输出均生效，Channel的接口是用作对多个输出通道分别配置，配置的属性仅对当前channel有效；初始化时需要先配置Group属性，然后再分别配置每个channel属性。

VPS场景使用说明

VPS内部主要由一个IPU、一个PYM、两个GDC共四个模块组成，根据接口的调用顺序将不同的模块动态绑定在一起，可以单独一个模块运行，也可以多个模块组合运行，不同的链接关系对应的接口调用流程如下：

VPS IPU

如果仅用IPU一个模块，在创建Group之后只调用HB_VPS_SetChnAttr，如果需要IPU输出多个通道，那么需要多次调用该接口。

VPS GDC

如果仅使用GDC一个模块，在创建Group之后调用HB_VPS_SetGrpGdc/Rotate接口。

VPS PYM

如果仅使用PYM一个模块，在创建Group之后调用HB_VPS_SetPymChnAttr接口。

VPS IPU_PYM

IPU作为第一个模块，PYM作为第二个模块，需要创建Group之后先调用HB_VPS_SetChnAttr，然后调用HB_VPS_SetPymChnAttr。

VPS GDC_IPU

GDC放在IPU之前，先调用HB_VPS_SetGrpGdc/Rotate，再调用HB_VPS_SetChnAttr。

VPS GDC_PYM

GDC放在PYM之前，先调用HB_VPS_SetGrpGdc/Rotate，再调用HB_VPS_SetPymChnAttr。

VPS IPU_GDC

IPU放在GDC之前，先调用HB_VPS_SetChnAttr，再调用HB_VPS_SetChnGdc/Rotate。

VPS IPU_GDC_PYM

先IPU然后GDC再PYM的话，需要先调用HB_VPS_SetChnAttr，再调用HB_VPS_SetChnGdc/Rotate，最后调用HB_VPS_SetPymChnAttr。

VPS IPU_GDC+PYM

如果需要IPU输出的多个通道分别接GDC和PYM，那么需要先调用HB_VPS_SetChnAttr(chnA)、HB_VPS_SetChnAttr(chnB)，然后HB_VPS_SetChnGdc/Rotate(chnA)，然后HB_VPS_SetPymChnAttr(chnB)。

VPS IPU_GDC_PYM+GDC

HB_VPS_SetChnAttr(chnA)、HB_VPS_SetChnAttr(chnB)，然后HB_VPS_SetChnGdc/Rotate(chnA)，然后HB_VPS_SetChnGdc/Rotate(chnB)，最后HB_VPS_SetPymChnAttr(chnB)。

VPS IPU+GDC+PYM+GDC

HB_VPS_SetChnAttr(chnA)、HB_VPS_SetChnAttr(chnB)、HB_VPS_SetChnAttr(chnC)，然后HB_VPS_SetChnGdc/Rotate(chnA) ， HB_VPS_SetPymChnAttr(chnB)，HB_VPS_SetChnGdc/Rotate(chnC)。

VPS IPU_GDC_PYM_GDC

如果需要VPS中四个模块串一起跑，需要HB_VPS_SetGrpGdc、HB_VPS_SetChnAttr(chnA)，HB_VPS_SetChnRotate(chnA)、HB_VPS_SetPymChnAttr(chnA)。

数据结构

HB_VPS_GRP_ATTR_S

【结构定义】

typedef struct HB_VPS_GRP_ATTR_S {
	uint32_t		maxW;
	uint32_t		maxH;
    uint8_t 	frameDepth;
	int				pixelFormat;
} VPS_GRP_ATTR_S;

【功能描述】

VPS组的属性结构体

【成员说明】

成员	含义
maxW	VPS输入图像最大宽度
maxH	VPS输入图像最大高度
frameDepth	Gdc申请的buf个数，如果是vps绑定了vot，需要注意frameDepth不能大于6，iar输入的buffer个数实际是8，gdc的话是framedepth+2，iar里面会判断gdc送过来index（下标从0开始算）不能大于等于8
pixelFormat	像素格式（VPS只支持nv12一种格式，当前参数预留）

HB_RECT_S

【结构定义】

typedef struct HB_RECT_S {
    uint16_t    x;
    uint16_t    y;
    uint16_t    width;
    uint16_t    height;
} RECT_S;

【功能描述】

定义矩形区域

【成员说明】

成员	含义
x	起始x坐标
y	起始y坐标
width	图像宽
height	图像高

HB_VPS_CROP_INFO_S

【结构定义】

typedef HB_VPS_CROP_INFO_S {
    bool        en;
    RECT_S      cropRect;
} VPS_CROP_INFO_S;

【功能描述】

裁剪信息结构体

【成员说明】

成员	含义
en	裁剪是否使能
cropRect	裁剪的区域

HB_FRAME_RATE_CTRL_S

【结构定义】

typedef HB_FRAME_RATE_CTRL_S {
    uint32		srcFrameRate;
    uin32		dstFrameRate;
} FRAME_RATE_CTRL_S;

【功能描述】

帧率控制信息结构体，dstFrameRate不得大于srcFrameRate

【成员说明】

成员	含义
srcFrameRate	输入视频帧率
dstFrameRate	目标视频帧率

HB_VPS_CHN_ATTR_S

【结构定义】

typedef struct HB_VPS_CHN_ATTR_S {
    uint32_t		width;
	uint32_t		height;
	int			pixelFormat;
	uint8_t		enMirror;
	uint8_t		enFlip;
	uint8_t		enScale;
	uint32_t		frameDepth;
	FRAME_RATE_CTRL_S	frameRate;
} VPS_CHN_ATTR_S;

【功能描述】

通道输出属性结构体

【成员说明】

成员	含义
width	图像输出宽
height	图像输出高
pixelFormat	像素格式（VPS目前输出只有nv12一种格式）
enMirror	镜像使能,VPS不支持此功能，可以使用isp接口的HB_VIN_CtrlPipeMirror去水平镜像
enFlip	翻转使能，VPS不支持此功能，需要使用sensor的上下翻转
enScale	缩放使能
frameDepth	图像队列长度
frameRate	帧率控制（此帧率不生效，可以使用HB_VPS_SetChnFrameRate接口实现帧率控制）

HB_ROTATION_E

【结构定义】

typedef enum HB_ROTATION_E {
    ROTATION_0      = 0,
    ROTATION_90     = 1,
    ROTATION_180    = 2,
    ROTATION_270    = 3,
    ROTATION_MAX
} ROTATION_E;

【功能描述】

旋转枚举

【成员说明】

成员	含义
ROTATION_0	不旋转
ROTATION_90	旋转90度
ROTATION_180	旋转180度
ROTATION_270	旋转270度
ROTATION_MAX	枚举的最大值

DYNAMIC_SRC_INFO_S

【结构定义】

typedef struct HB_VPS_DYNAMIC_SRC_INFO_S {
	uint8_t 	src_change_en;
	uint16_t 	new_width;
	uint16_t 	new_height;
} DYNAMIC_SRC_INFO_S;

【功能描述】

金字塔动态改变输入size配置结构体

【成员说明】

成员	含义
src_change_en	使能输入size改变
new_width	宽
new_height	高

HB_PYM_SCALE_INFO_S

【结构定义】

typedef struct HB_PYM_SCALE_INFO_S {
	uint8_t		factor;
	uint16_t		roi_x;
	uint16_t		roi_y;
	uint16_t		roi_width;
	uint16_t		roi_height;
} PYM_SCALE_INFO_S;

【功能描述】

金字塔裁剪缩放属性结构体

【成员说明】

成员	含义
factor	缩放参数（1~63），对于缩小得层，缩放公式是factor/(factor+64),对于放大得层对应是64/factor，因为放大层是固定的倍数，也即对应放大层24的factor固定是50，25层的factor固定是40，26层factor固定是32，27层factor固定是25，28层factor固定是20，29层factor固定是16
roi_x	起始x坐标
roi_y	起始y坐标
roi_width	图像宽
roi_height	图像高

HB_VPS_PYM_CHN_ATTR_S

【结构定义】

typedef struct HB_VPS_PYM_CHN_ATTR_S {
	uint32_t		frame_id;
	uint32_t		ds_uv_bypass;
	uint16_t		ds_layer_en;
	uint8_t		us_layer_en;
	uint8_t		us_uv_bypass;
	int			timeout;
	uint32_t		frameDepth;
    DYNAMIC_SRC_INFO_S	dynamic_src_info;
#define			MAX_PYM_DS_NUM			24
#define			MAX_PYM_US_NUM			6
	PYM_SCALE_INFO_S ds_info[MAX_PYM_DS_NUM];
	PYM_SCALE_INFO_S us_info[MAX_PYM_US_NUM];
} VPS_PYM_CHN_ATTR_S;

【功能描述】

辅助通道属性结构体

【成员说明】

成员	含义
frame_id	帧ID使能
ds_uv_bypass	DS层uv分量bypass
ds_layer_en	DS层使能层数（4~23）
us_layer_en	US层使能层数（0~6）
us_uv_bypass	US层uv分量bypass
timeout	超时时间
frameDepth	图像队列长度
ds_info	DS缩放信息
us_info	US缩放信息

HB_DIS_MV_INFO_S

【结构定义】

typedef struct HB_DIS_MV_INFO_S {
    int    gmvX;
    int    gmvY;
    int    xUpdate;
    int    yUpdate;
} DIS_MV_INFO_S;

【功能描述】

偏移信息结构体

【成员说明】

成员	含义
gmvX	横坐标偏移值
gmvY	纵坐标偏移值
xUpdate	X更新值
yUpdate	Y更新值

错误码

| 错误码 | 宏定义 | 描述 | | :----------: |: --------------------------- | :--------------------- | | -268,696,577 | HB_ERR_VPS_INVALID_GROUPID | 非法组号 | | -268,696,578 | HB_ERR_VPS_BUFMGR | 帧队列错误 | | -268,696,579 | HB_ERR_VPS_GROUP_FAIL | 组失败 | | -268,696,580 | HB_ERR_VPS_GROUP_UNEXIST | 组不存在 | | -268,696,581 | HB_ERR_VPS_CHN_UNEXIST | 通道不存在 | | -268,696,582 | HB_ERR_VPS_ROTATE | 旋转失败 | | -268,696,583 | HB_ERR_VPS_NULL_PARA | 参数NULL指针 | | -268,696,584 | HB_ERR_VPS_BAD_ARG | 非法参数 | | -268,696,585 | HB_ERR_VPS_UN_PREPARED | 未准备好 | | -268,696,586 | HB_ERR_VPS_SENDFRAME | 回灌图像失败 | | -268,696,587 | HB_ERR_VPS_CHN_DISABLE | 通道未使能 | | -268,696,588 | HB_ERR_VPS_TIMEOUT | 超时 | | -268,696,589 | HB_ERR_VPS_CHN_FD | 获取通道文件描述符失败 | | -268,696,590 | HB_ERR_VPS_SET_AFTER_START | 不允许启动以后配置 | | -268,696,591 | HB_ERR_VPS_SET_BEFORE_START | 不允许启动前配置 | | -268,696,592 | HB_ERR_VPS_SET_AT_WRONG_TIME | 在不允许时刻配置 | | -268,696,593 | HB_ERR_VPS_UN_SUPPORT_SIZE | 不支持的尺寸 | | -268,696,594 | HB_ERR_VPS_FRAME_UNEXIST | 不存在的帧图像 | | -268,696,595 | HB_ERR_VPS_DEV_FRAME_DROP | 硬件丢帧 | | -268,696,596 | HB_ERR_VPS_NOT_ENOUGH | 缓冲帧不够 | | -268,696,597 | HB_ERR_VPS_UN_SUPPORT_RATE | 不支持的帧率 | | -268,696,598 | HB_ERR_VPS_FRAME_RATE | 帧率错误 |

参考代码

VPS部分示例代码可以参考，sample_vps和sample_vps_zoom。

7.3.6 视频处理

概述​

功能描述​

基本概念​

功能描述​

注意事项​

API参考​

HB_VPS_CreateGrp​

HB_VPS_DestroyGrp​

HB_VPS_StartGrp​

HB_VPS_StopGrp​

HB_VPS_GetGrpAttr​

HB_VPS_SetGrpAttr​

HB_VPS_SetGrpRotate​

HB_VPS_GetGrpRotate​

HB_VPS_SetGrpRotateRepeat​

HB_VPS_SetGrpGdc​

HB_VPS_SendFrame​

HB_VPS_SetChnAttr​

HB_VPS_GetChnAttr​

HB_VPS_EnableChn​

HB_VPS_DisableChn​

HB_VPS_SetChnRotate​

HB_VPS_GetChnRotate​

HB_VPS_SetChnGdc​

HB_VPS_UpdateGdcSize​

HB_VPS_SetChnCrop​

HB_VPS_GetChnCrop​

HB_VPS_SetChnFrameRate​

HB_VPS_TriggerSnapFrame​

HB_VPS_GetChnFrame​

HB_VPS_GetChnFrame_Cond​

HB_VPS_ReleaseChnFrame​

HB_VPS_SetPymChnAttr​

HB_VPS_GetPymChnAttr​

HB_VPS_ChangePymUs​

HB_VPS_GetChnFd​

HB_VPS_CloseChnFd​

VPS参考代码​

VPS接口调用流程​

VPS场景使用说明​

数据结构​

HB_VPS_GRP_ATTR_S​

HB_RECT_S​

HB_VPS_CROP_INFO_S​

HB_FRAME_RATE_CTRL_S​

HB_VPS_CHN_ATTR_S​

HB_ROTATION_E​

DYNAMIC_SRC_INFO_S​

HB_PYM_SCALE_INFO_S​

HB_VPS_PYM_CHN_ATTR_S​

HB_DIS_MV_INFO_S​

错误码​

参考代码​

概述

功能描述

基本概念

功能描述

注意事项

API参考

HB_VPS_CreateGrp

HB_VPS_DestroyGrp

HB_VPS_StartGrp

HB_VPS_StopGrp

HB_VPS_GetGrpAttr

HB_VPS_SetGrpAttr

HB_VPS_SetGrpRotate

HB_VPS_GetGrpRotate

HB_VPS_SetGrpRotateRepeat

HB_VPS_SetGrpGdc

HB_VPS_SendFrame

HB_VPS_SetChnAttr

HB_VPS_GetChnAttr

HB_VPS_EnableChn

HB_VPS_DisableChn

HB_VPS_SetChnRotate

HB_VPS_GetChnRotate

HB_VPS_SetChnGdc

HB_VPS_UpdateGdcSize

HB_VPS_SetChnCrop

HB_VPS_GetChnCrop

HB_VPS_SetChnFrameRate

HB_VPS_TriggerSnapFrame

HB_VPS_GetChnFrame

HB_VPS_GetChnFrame_Cond

HB_VPS_ReleaseChnFrame

HB_VPS_SetPymChnAttr

HB_VPS_GetPymChnAttr

HB_VPS_ChangePymUs

HB_VPS_GetChnFd

HB_VPS_CloseChnFd

VPS参考代码

VPS接口调用流程

VPS场景使用说明

数据结构

HB_VPS_GRP_ATTR_S

HB_RECT_S

HB_VPS_CROP_INFO_S

HB_FRAME_RATE_CTRL_S

HB_VPS_CHN_ATTR_S

HB_ROTATION_E

DYNAMIC_SRC_INFO_S

HB_PYM_SCALE_INFO_S

HB_VPS_PYM_CHN_ATTR_S

HB_DIS_MV_INFO_S

错误码

参考代码
