7.3.11 查询多媒体模块调试信息

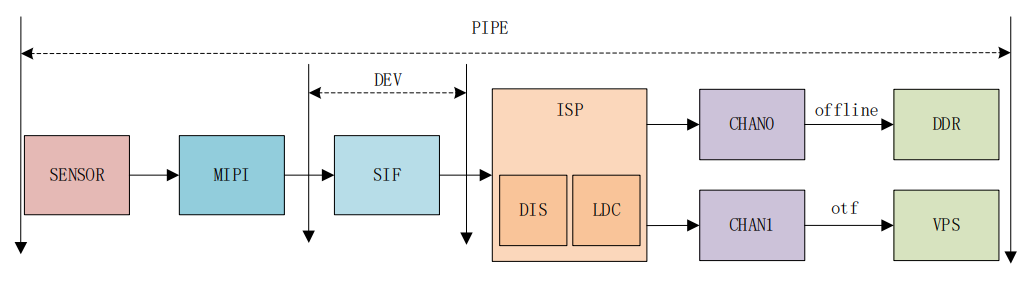

驱动与多媒体系统交互
在VIN中,camera相关的控制全部在用户态完成,而mipi/ISP的控制则在驱动中完成,通过将用户态相关的配置传递给驱动,由驱动使用,对硬件进行设置,各个相关的设备节点如下:
-
mipi_host0~4: mipi host配置节点,主要完成mipi_host的初始化。
-
mipi_dphy: dphy相关节点。
-
mipi_dev0: 该设备节点会在配置中使能,配置mipi_dev输出。
-
SIF共有两个节点:
- sif_capture: 设置sif相关属性信息,对sif模块初始化,可以dump sif模块出来的图像。
- sif_ddrin: 设置ddrin节点的属性信息/尺寸/格式等,sif-offline-isp场景才使用,负责读内存数据给isp。
-
ISP相关节点:
-
ac_calib: calibration效果库设置。
-
ac_isp: isp效果调节接口使用。
-
ac_isp4uf0~7: isp驱动算法库发command使用。
-
ac_sbuf0~7: 算法库通过该设备节点与isp驱动同步一些算法数据。
-
video0~7: isp v4l2设备节点,设置尺寸/格式/大小,内存映射通过该节点与设备交互。
-
VIN中,MIPI/SIF的功能相对简单,对于MIPI实际上就是硬件上抽象出来的几个节点,用于用户配置参数,从而设置MIPI HOST到对应的状态,能够接受sensor的MIPI数据输入;
而SIF则是将MIPI HOST收到的数据再进行一定的处 理,比如将不同sensor的数据保存到不同的ddr地址等;

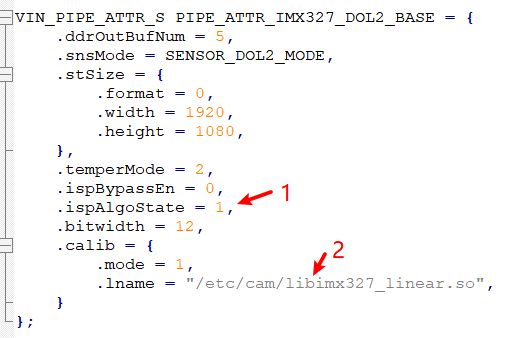

ISP的功能相对来说是最复杂的,它需要和sensor交互/需要加载对应的算法库/需要加载对应的效果库,在配置代码中:
-
ispAlgoState: 这个标签表示使用3A算法,将会使用lib_algo.so库的算法;
-
calib: 这个则是不同sensor配置出来的效果库,用于调整sensor效果;
VIO调试信息
SIF调试信息

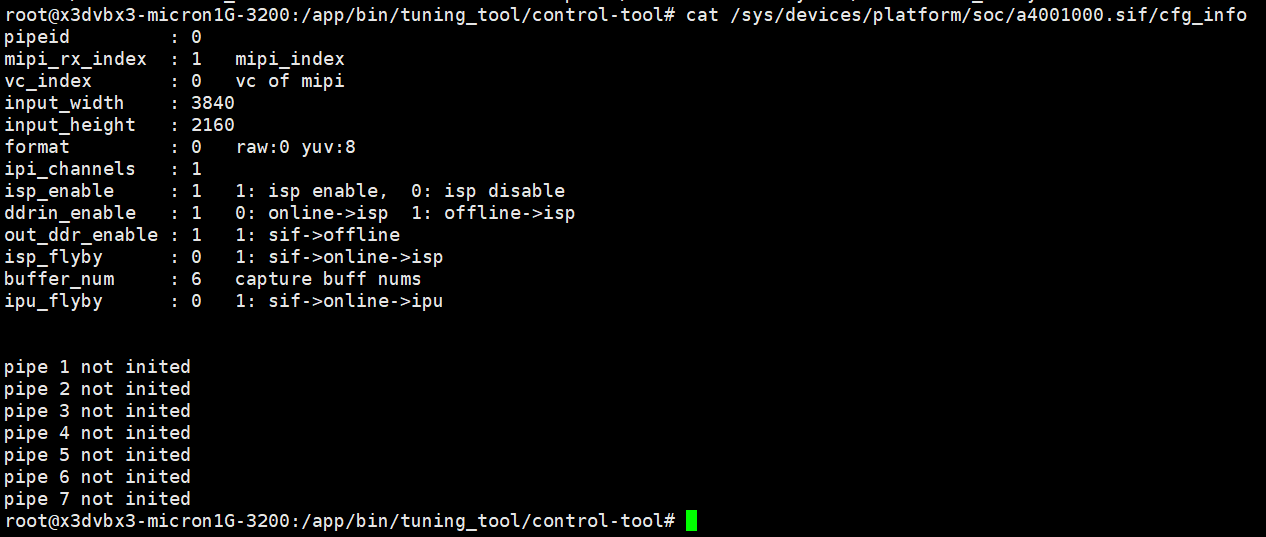

查看SIF调试信息:
cat /sys/devices/platform/soc/a4001000.sif/cfg_info
ISP调试信息

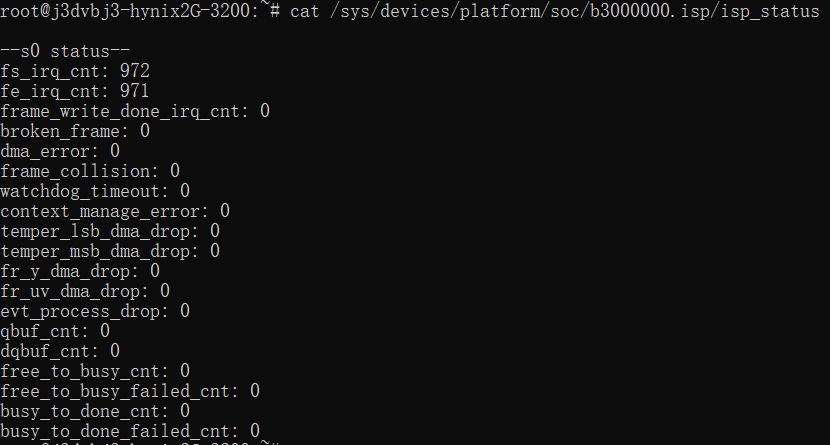

查看ISP调试信息:
cat /sys/devices/platform/soc/b3000000.isp/isp_status
IPU调试信息

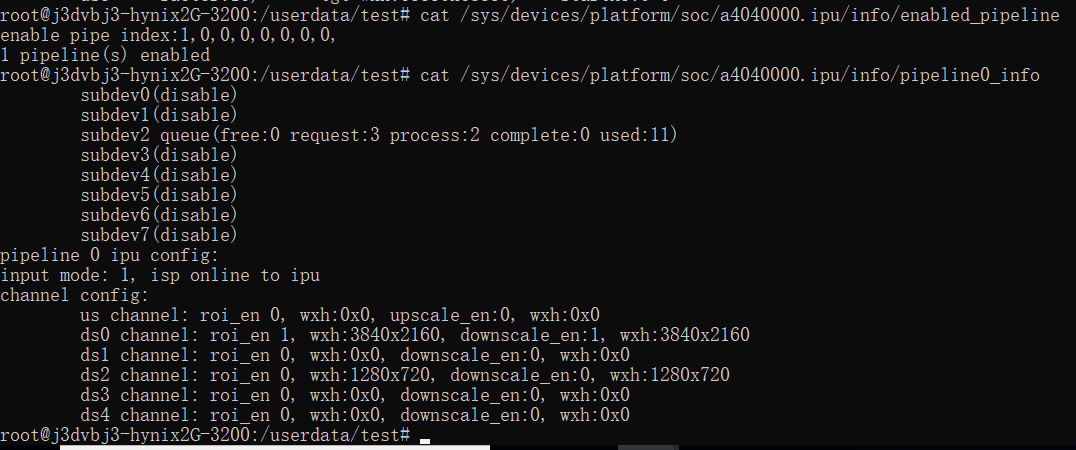

查看当前哪些pipe使能:
cat /sys/devices/platform/soc/a4040000.ipu/info/enabled_pipeline
查看各pipe配置情况:
cat /sys/devices/platform/soc/a4040000.ipu/info/pipelinex_info # x 取值0-7
# 示例
cat /sys/devices/platform/soc/a4040000.ipu/info/pipeline0_info
说明:
subdev0对应ipu src,sbudev1~6对应ipu us/ds0~ds4。subdev后面括号里的信息表示这个通道的buffer在各个状态的数量。
PYM调试信息

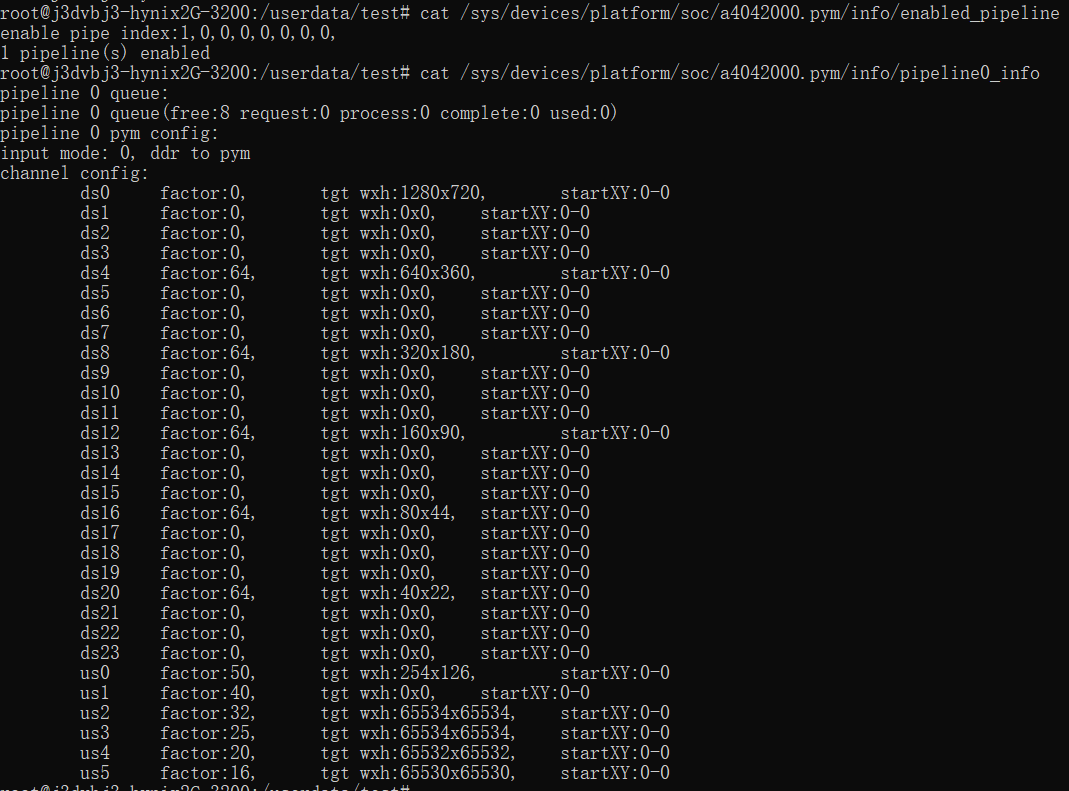

查看当前哪些pipe使能:
cat /sys/devices/platform/soc/a4042000.pym/info/enabled_pipeline
