配置U-Boot和Kernel选项参数

在系统软件开发中，经常需要对u-boot和kernel的功能选项进行配置，本章节介绍几个常用的配置方法，供用户参考使用。

配置uboot选项参数​

注意

​ 以下说明以修改 hobot_s100_defconfig配置文件为例。

​ Uboot具体使用的配置文件可以在./xbuild.sh lunch之后查看bootloader/device/.board_config.mk板级配置文件中 HR_UBOOT_CONFIG_FILE的变量值。

通过 xbuild 命令配置​

首先进入source/bootloader目录,目录结构如下

├── build # 编译系统代码目录，提供编译各个功能模块的shell脚本，编译用到的tools
├── device # 板级配置目录，每种硬件对应一份配置文件，可以设置编译选项和分区表等
├── miniboot  # 生成包含gpt、mbr、bl2、ddr、bl3x 一体的最小启动固件
├── out # 编译输出目录
└── uboot # Uboot源代码

build/xbuild.sh为主编译脚本，提供了以下命令帮助用户进行 Uboot 的选项配置，该命令会自动使用板级配置文件中设置的 Uboot 配置文件，在配置完成后，自动完成savedefconfig 和保存工作。

./xbuild.sh uboot menuconfig

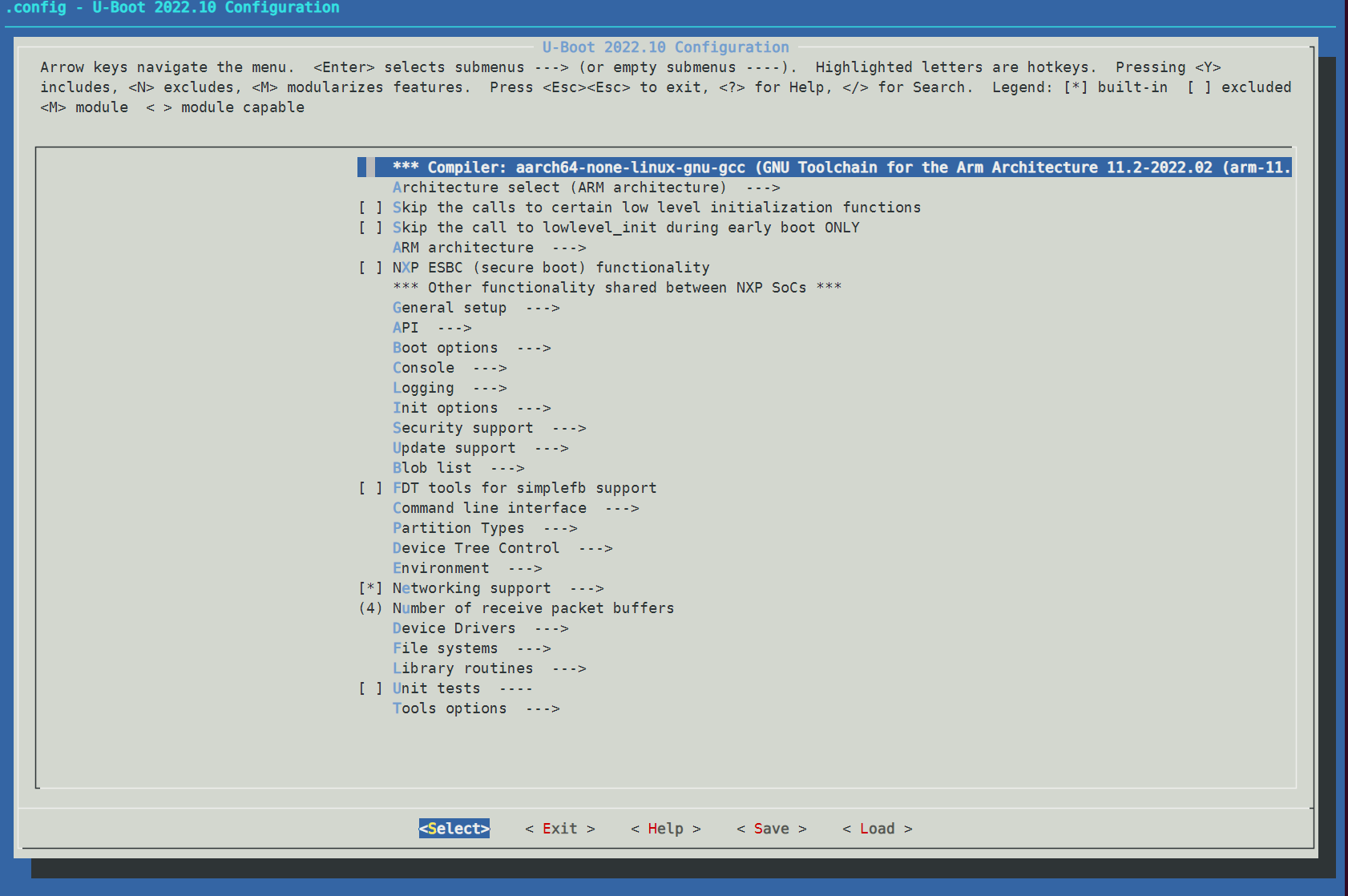

命令执行成功后会打开 Uboot 图形化配置界面，您可以在这个交互界面下完成选项的配置，包括删除不需要的功能和启用需要的功能。

image-20220518111319607

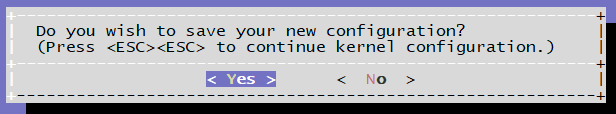

在menuconfig的配置界面上完成配置后，选择 Exit退出，根据提示选择 Yes 或者No保存修改到.config文件中。

image-20220518111506018

在配置退出后，会自动执行配置的文件的保存。自动完成的内容为：

# 调用savedefconfig对配置文件进行清理，保留必须项，删除被依赖项，生成 defconfig 文件
make savedefconfig
# 使用 defconfig 文件覆盖板级配置文件中设置的Uboot配置文件
cp -f defconfig <板级配置文件中设置的Uboot配置文件>

手动配置​

首先进入source/bootloader/uboot目录，执行make ARCH=arm64 hobot_s100_defconfig 。因为make命令将首先执行顶级目录下的 Makefile 文件。其中对于以config结尾的目标都有一个共同的入口：

%config: scripts_basic outputmakefile FORCE
        $(Q)$(MAKE) $(build)=scripts/kconfig $@

展开后的执行命令是：

make -f ./scripts/Makefile.build obj=scripts/kconfig hobot_s100_defconfig

本命令执行后会在uboot的源码根目录下会生成 .config的文件。

make ARCH=arm64 hobot_s100_defconfig

  HOSTCC  scripts/basic/fixdep
  HOSTCC  scripts/kconfig/conf.o
  YACC    scripts/kconfig/zconf.tab.c
  LEX     scripts/kconfig/zconf.lex.c
  HOSTCC  scripts/kconfig/zconf.tab.o
  HOSTLD  scripts/kconfig/conf
#
# configuration written to .config
#

然后就可以执行make ARCH=arm64 menuconfig打开图形化的配置界面进行uboot的选项参数配置。

在menuconfig的配置界面上完成配置后，选择 Exit退出，根据提示选择 Yes 或者No保存修改到.config文件中。

保存配置后，可以执行命令 diff .config configs/hobot_s100_defconfig 对比一下差异，再次确认一下修改是否符合预期。

如果修改正确，请执行 cp .config configs/hobot_s100_defconfig替换默认的配置文件。

清理源码目录下的 .config 等文件，否则在重新编译系统时会提示需要 xxx is not clean, please run 'make mrproper'

make distclean
# 或者
make mrproper

配置Kernel选项参数​

注意

​ 以下说明以修改 drobot_s100_defconfig配置文件为例。

​ kernel具体使用的配置文件可以查看 mk_kernel.sh 脚本中 kernel_config_file 的变量值。

通过 mk_kernel 命令配置​

mk_kernel.sh提供了以下命令帮助用户进行 Kernel 的选项配置，该命令会自动使用板级配置文件中设置的 Kernel 配置文件，在配置完成后，自动完成savedefconfig 和保存工作。

./mk_kernel.sh menuconfig

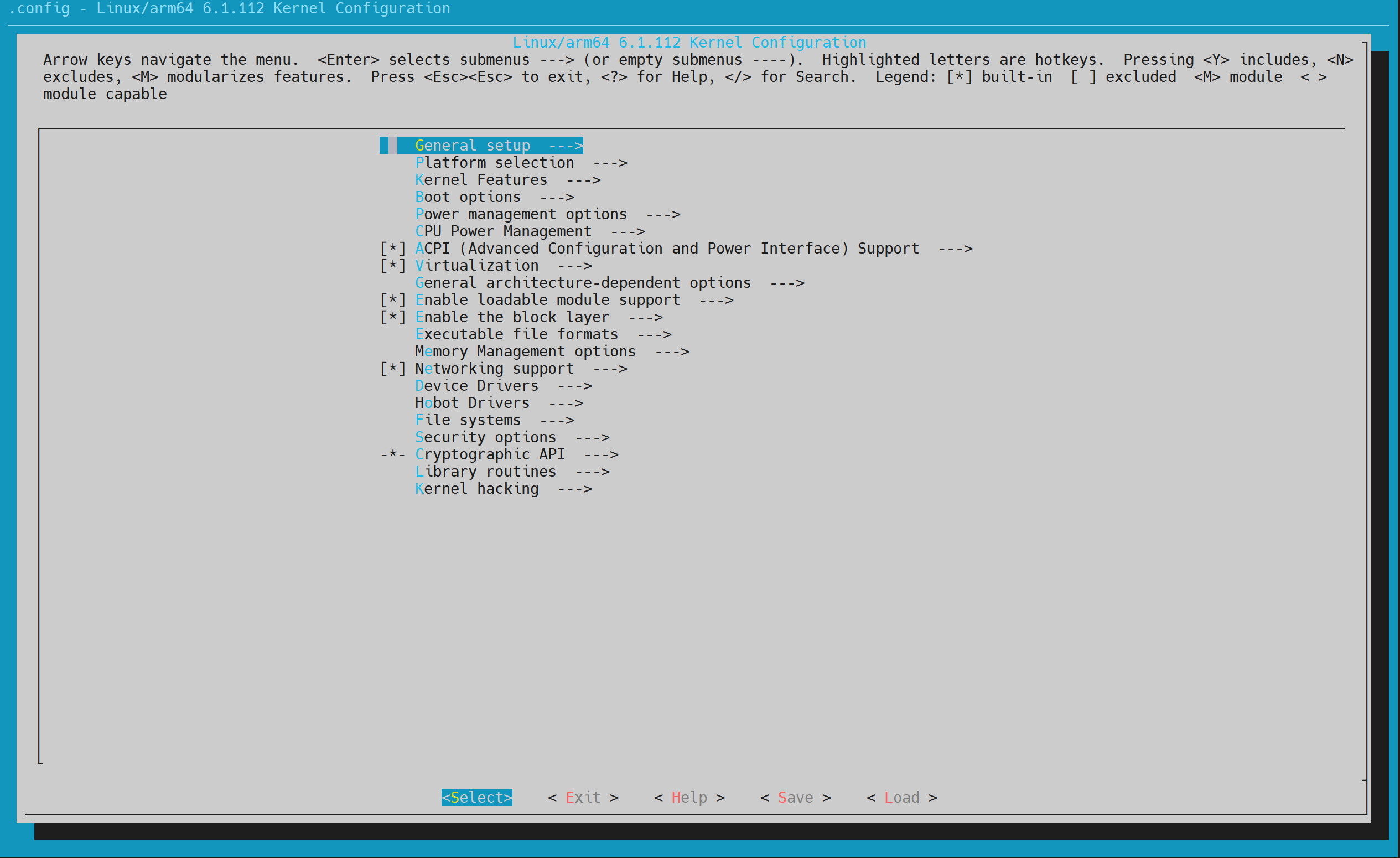

命令执行成功后会打开 Kernel 图形化配置界面，您可以在这个交互界面下完成选项的配置，包括删除不需要的功能，启用需要的功能。

image-20220518111319607

在menuconfig的配置界面上完成配置后，选择 Exit退出，根据提示选择 Yes 或者No保存修改到.config文件中。

image-20220518111506018

在配置退出后，会自动执行配置的文件的保存。自动完成的内容为：

# 调用savedefconfig对配置文件进行清理，保留必须项，删除被依赖项，生成 defconfig 文件
make savedefconfig
# 使用 defconfig 文件覆盖板级配置文件中设置的Kernel配置文件
cp defconfig <板级配置文件中设置的Kernel配置文件>

手动配置​

通过menuconfig方式配置kernel与配置uboot的的过程是一样的。命令执行过程如下：

首先进入source/kernel目录，然后按照以下步骤配置kernel选项。

  • 使用drobot_s100_defconfig来配置生成.config，如果源码做过全量编译，则.config文件会配置好
make ARCH=arm64 drobot_s100_defconfig
  • 执行以下命令来修改配置
make ARCH=arm64 menuconfig
  • 修改后，可以先看看修改后和修改前的差异
diff .config hobot-drivers/configs/drobot_s100_defconfig
  • 把新配置覆盖drobot_s100_defconfig
cp .config hobot-drivers/configs/drobot_s100_defconfig
  • 清理源码目录下的 .config 等文件，否则在重新编译系统时会提示需要 xxx is not clean, please run 'make mrproper'
make distclean
# 或者
make mrproper
