2.1 网络与蓝牙配置

本章节主要介绍开发板有线、无线网络配置的修改方法。

有线网络：RDK X5（>= 3.3.0）

开发板有线网络默认采用静态IP配置，初始IP地址为192.168.127.10。用户可通过如下方法实现静态、DHCP模式的切换。

[shell]修改静态IP配置

开发板静态网络配置保存在/etc/NetworkManager/system-connections/netplan-eth0.nmconnection文件中，通过修改address1字段，可完成对静态IP配置的修改，route-metri是网络优先级配置，设置为700是为了让有线网络的优先级更低，当有线和无线网络同时使能时优先会使用无线网络。

sudo vim /etc/NetworkManager/system-connections/netplan-eth0.nmconnection

[connection]
id=netplan-eth0
uuid=f6f8b5a7-9e23-49b2-a792-dc589b3d3e88
type=ethernet
interface-name=eth0
timestamp=1754294545

[ethernet]
wake-on-lan=0

[ipv4]
address1=192.168.127.10/24,192.168.127.1
dns=8.8.8.8;8.8.4.4;
method=manual
route-metric=700

[ipv6]
addr-gen-mode=eui64
method=ignore

[proxy]

修改完成后，命令行输入sudo restart_network命令让配置生效。

[shell]修改DHCP配置

修改[ipv4]字段，只保留method=auto和route-metric=700

[ipv4]
method=auto
route-metric=700

修改完成后，命令行输入sudo restart_network命令让配置生效。

[shell]修改MAC地址配置

修改[ethernet]字段，添加cloned-mac-address=12:34:56:78:9A:BA

[ethernet]
cloned-mac-address=12:34:56:78:9A:BA
wake-on-lan=0

修改完成后，reboot重启让配置生效。

[桌面]修改静态IP配置

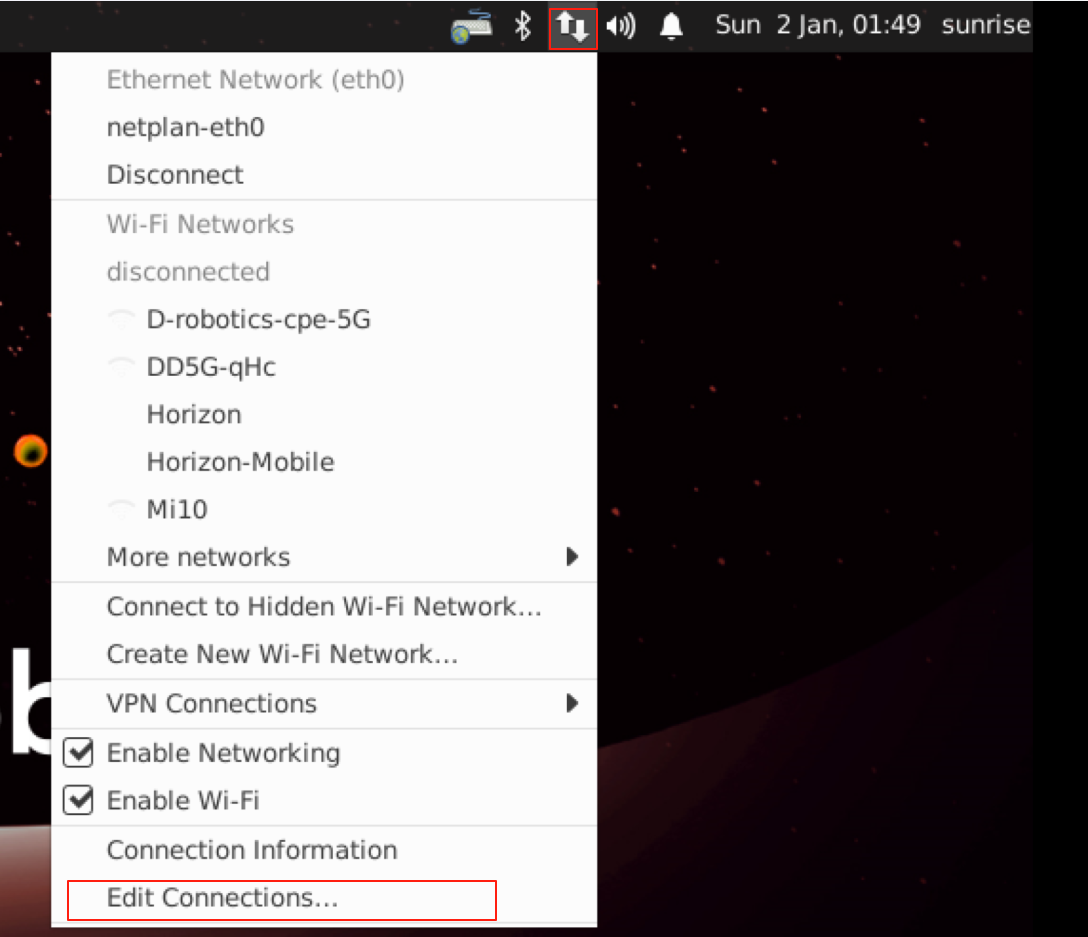

image-edid

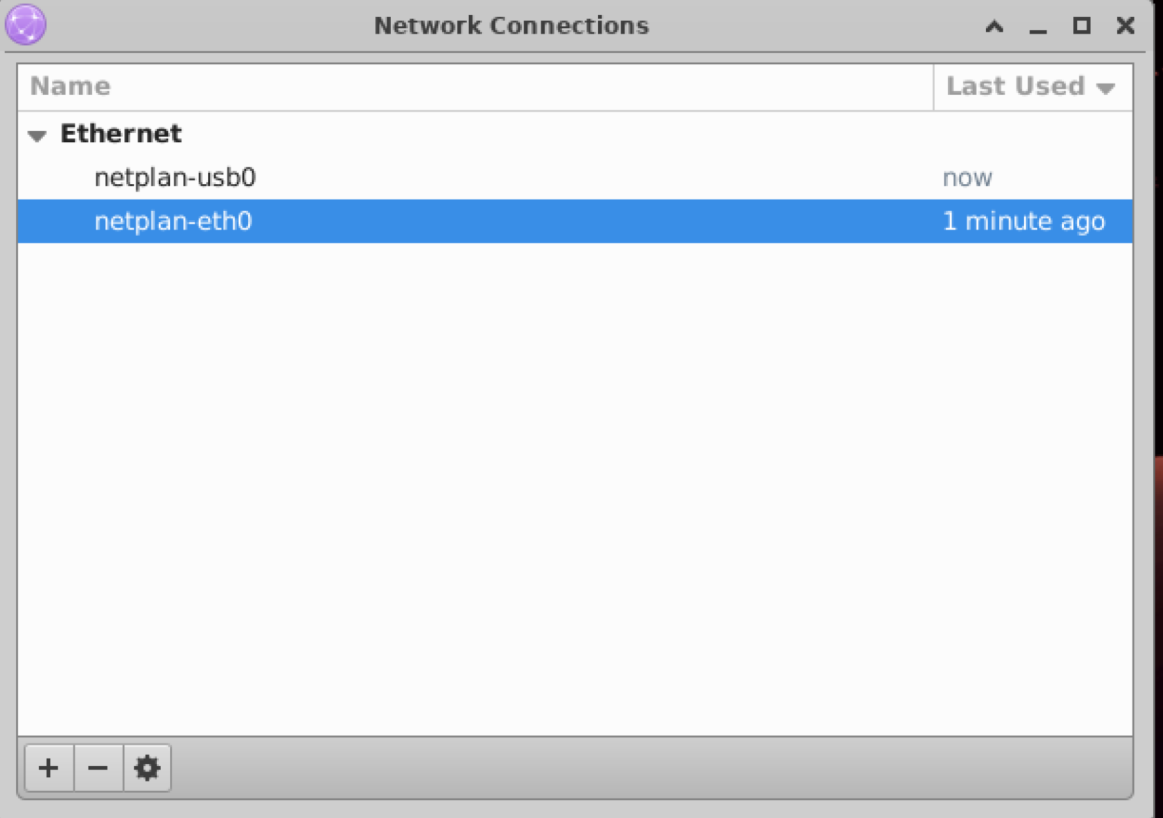

image-edid2

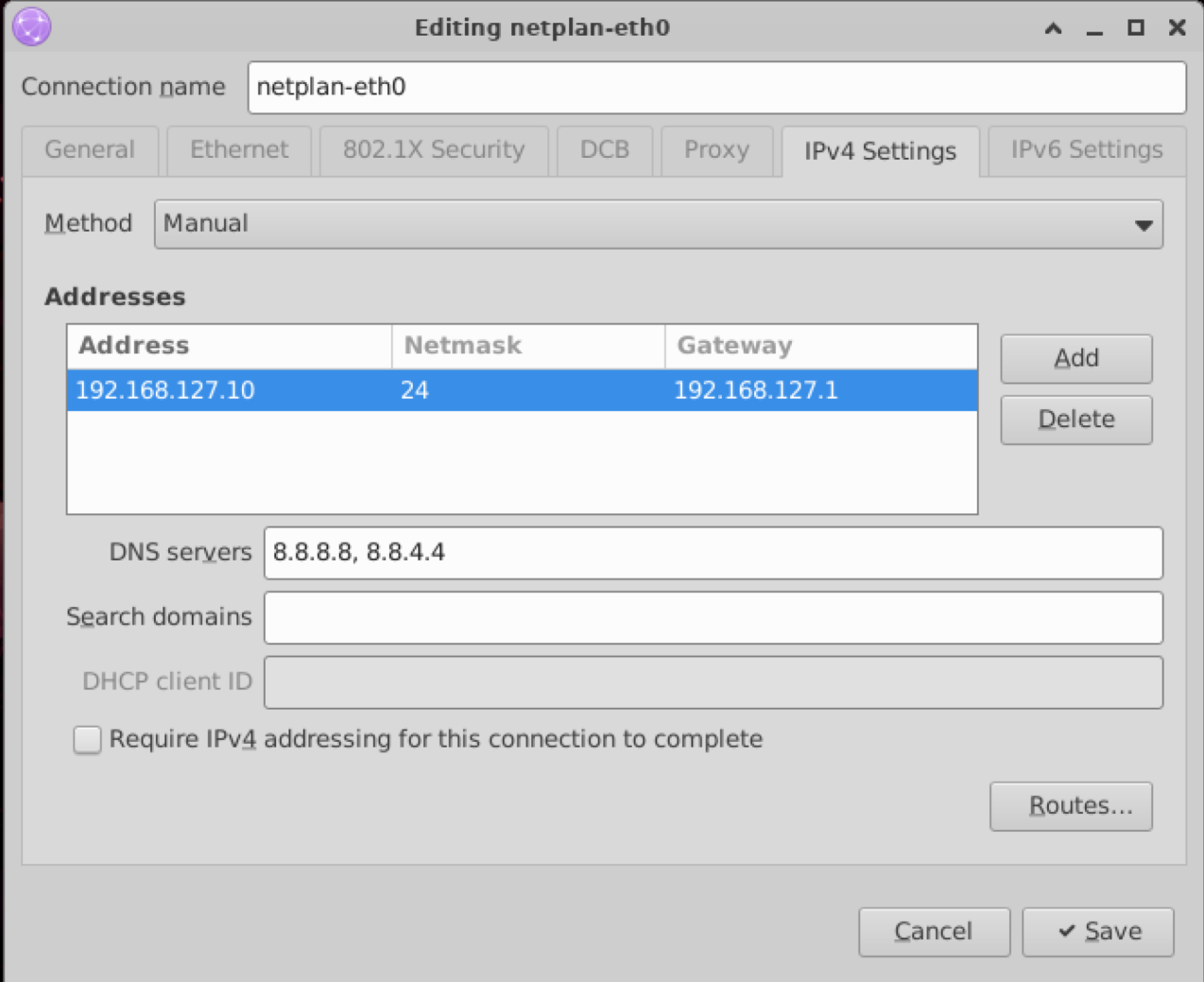

image-setip

[桌面]修改DHCP配置

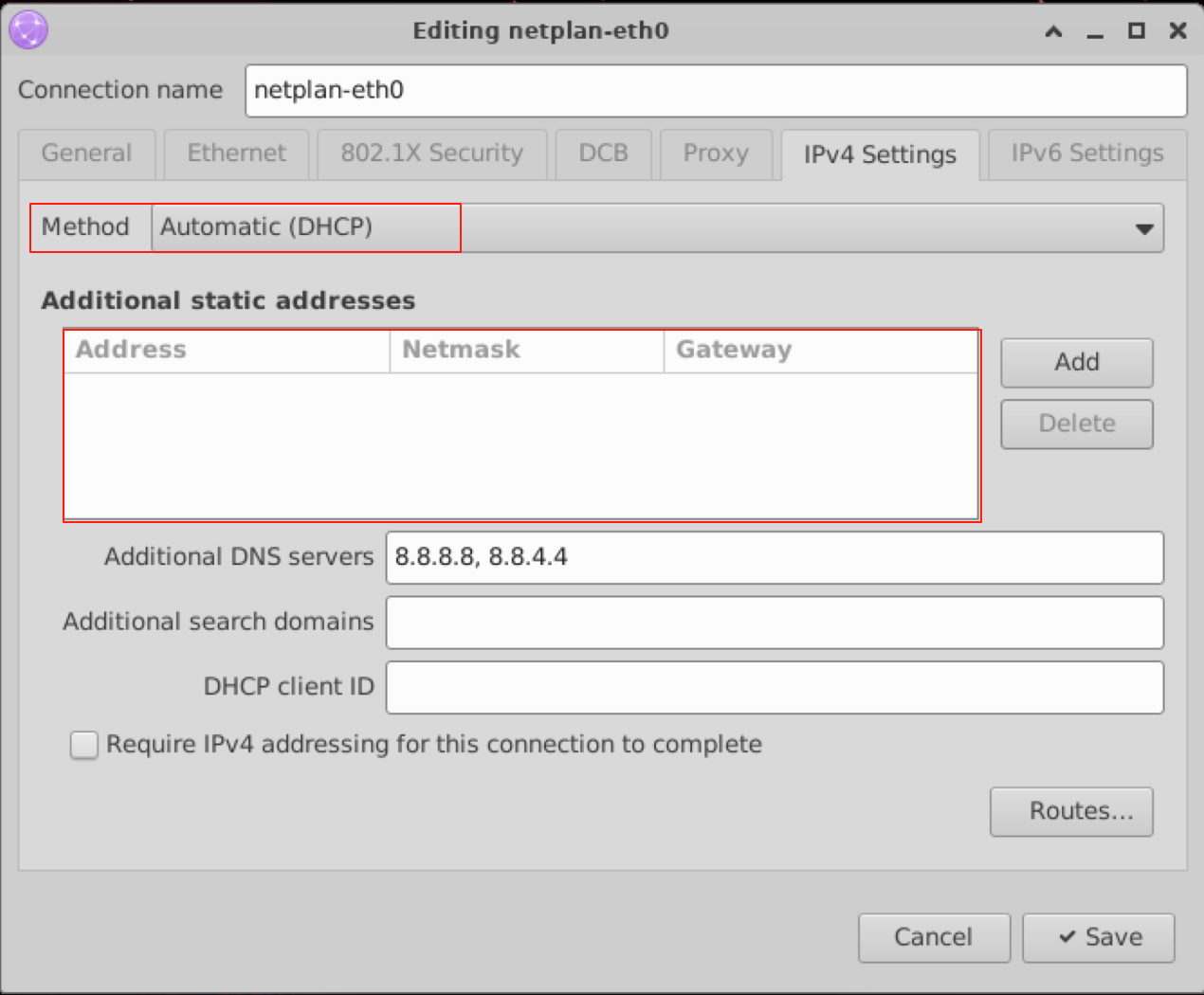

image-dhcp

[桌面]修改MAC地址配置

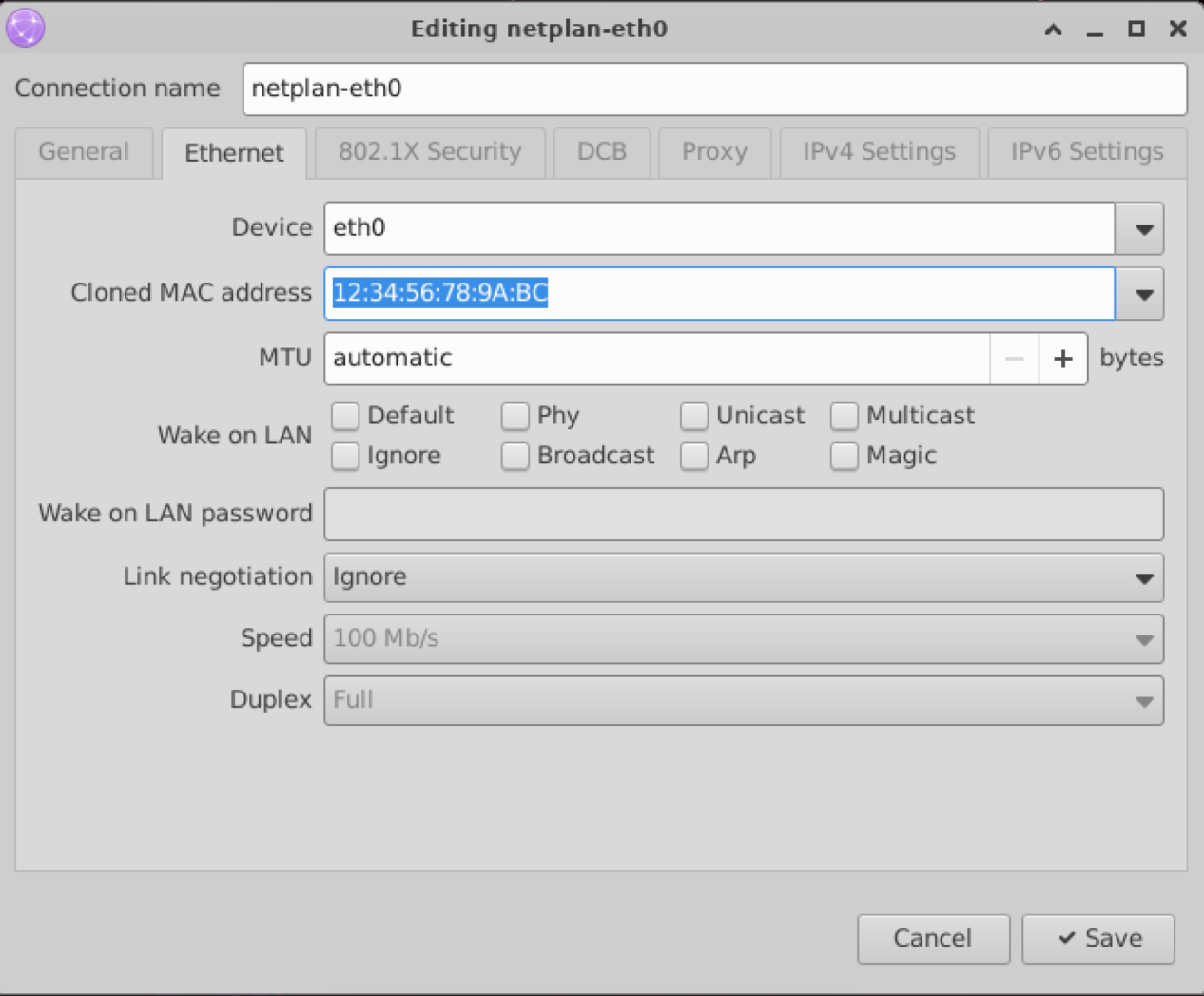

image-mac

[桌面]配置生效

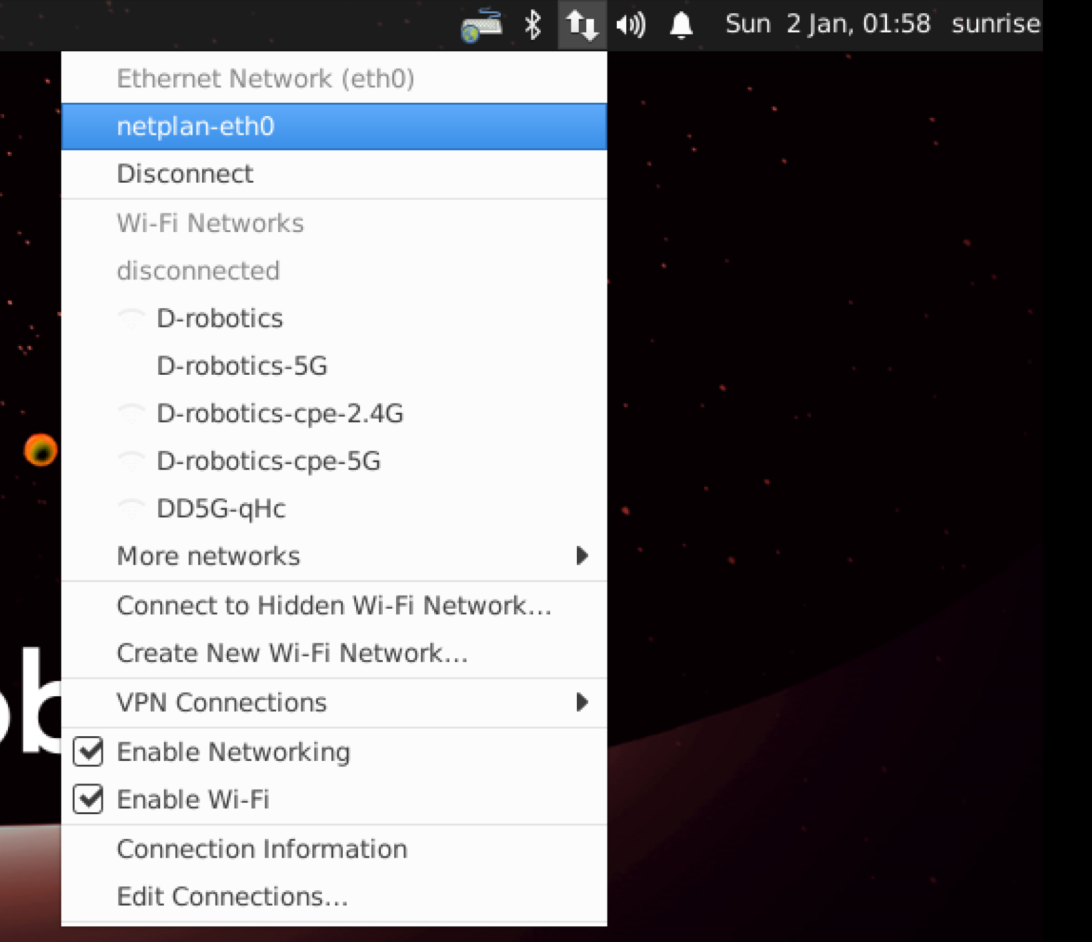

点选netplan-eth0，配置生效。

image-enable

有线网络：RDK X3/X5（< 3.3.0）

Video: https://www.bilibili.com/video/BV1rm4y1E73q/?p=11

开发板有线网络默认采用静态IP配置，初始IP地址为192.168.127.10。用户可通过如下方法实现静态、DHCP模式的切换。

修改静态IP配置

开发板静态网络配置保存在/etc/network/interfaces文件中，通过修改address、netmask、gateway等字段，可完成对静态IP配置的修改，metric是网络优先级配置，设置为700是为了让有线网络的优先级更低，当有线和无线网络同时使能时优先会使用无线网络，例如：

sudo vim /etc/network/interfaces

# interfaces(5) file used by ifup(8) and ifdown(8)
# Include files from /etc/network/interfaces.d:
source-directory /etc/network/interfaces.d
auto eth0
iface eth0 inet static
    pre-up /etc/set_mac_address.sh
    address 192.168.127.10
    netmask 255.255.255.0
    gateway 192.168.127.1
    metric 700

修改完成后，命令行输入sudo restart_network命令让配置生效。

修改DHCP配置

DHCP(Dynamic Host Configuration Protocol，动态主机配置协议)通常被应用在局域网络环境中，主要作用是集中的管理、分配IP地址，使网络环境中的主机动态的获得IP地址、Gateway地址、DNS服务器地址等信息，并能够提升地址的使用率。

开发板的DHCP网络配置保存在/etc/network/interfaces文件，通过修改eth0相关配置，可完成对DHCP模式的修改，例如：

sudo vim /etc/network/interfaces

source-directory /etc/network/interfaces.d
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet dhcp
    metric 700

修改完成后，命令行输入sudo restart_network命令让配置生效。

修改MAC地址配置

如需修改开发板默认MAC地址，可通过在/etc/network/interfaces文件中增加pre-up配置信息，指定用户需要的MAC地址，例如：

sudo vim /etc/network/interfaces

# interfaces(5) file used by ifup(8) and ifdown(8)
# Include files from /etc/network/interfaces.d:
source-directory /etc/network/interfaces.d
auto eth0
iface eth0 inet static
    pre-up /etc/set_mac_address.sh
    address 192.168.127.10
    netmask 255.255.255.0
    gateway 192.168.127.1
    metric 700
    pre-up ifconfig eth0 hw ether 00:11:22:9f:51:27

修改完成后，reboot重启让配置生效。

无线网络

Video: https://www.bilibili.com/video/BV1rm4y1E73q/?p=12

开发板集成了2.4GHz无线WiFi模块，支持Soft AP和Station两种模式，默认运行在Station模式下。下面介绍两种模式的使用方法。

Station模式

Station模式下，开发板作为客户端，接入路由器无线热点进行联网。

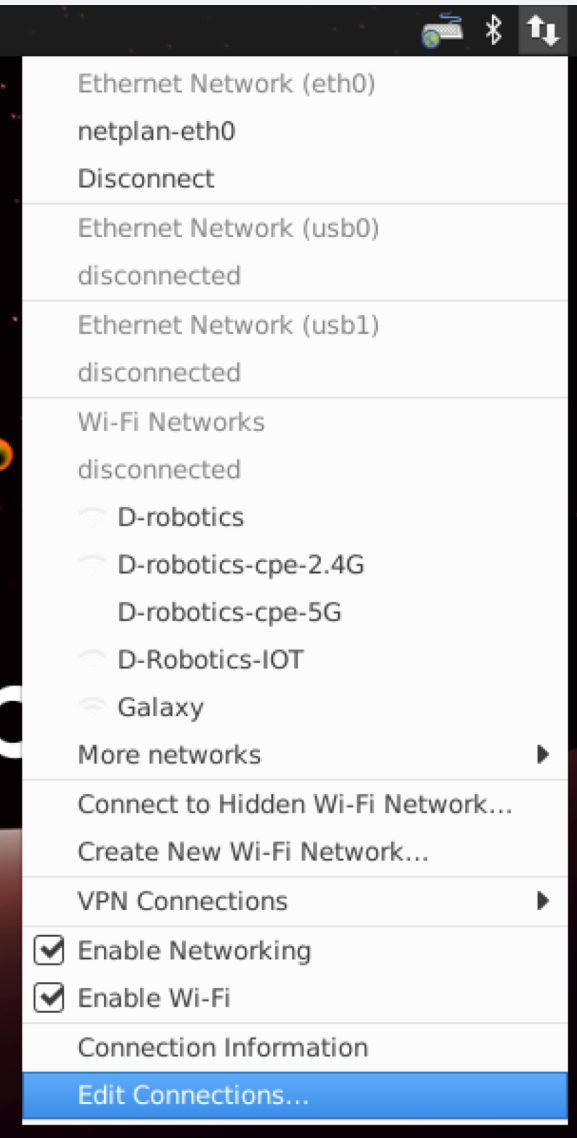

对于使用Ubuntu Desktop版本系统的用户，可点击桌面右上角Wi-Fi图标，选择对应热点并输入密码以完成网络配置，如下图：
对于使用Ubuntu Server版本系统的用户，可通过命令行完成无线网络配置，步骤如下：

使用sudo nmcli device wifi rescan命令扫描热点。如返回如下信息，说明扫描过于频繁，需要稍后再试
```
root@ubuntu:~# sudo nmcli device wifi rescan
Error: Scanning not allowed immediately following previous scan.
```
使用sudo nmcli device wifi list命令列出扫描到的热点
使用 sudo wifi_connect "SSID" "PASSWD"命令连接热点，返回如下信息，说明网络连接成功
```
root@ubuntu:~# sudo wifi_connect "WiFi-Test" "12345678"
Device 'wlan0' successfully activated with 'd7468833-4195-45aa-aa33-3d43da86e1a7'.
```
提示
如果连接热点后，返回如下信息，说明热点没有找到，可以执行sudo nmcli device wifi rescan命令重新扫描后再次连接
root@ubuntu:~# sudo wifi_connect "WiFi-Test" "12345678" Error: No network with SSID 'WiFi-Test' found.

Soft AP模式

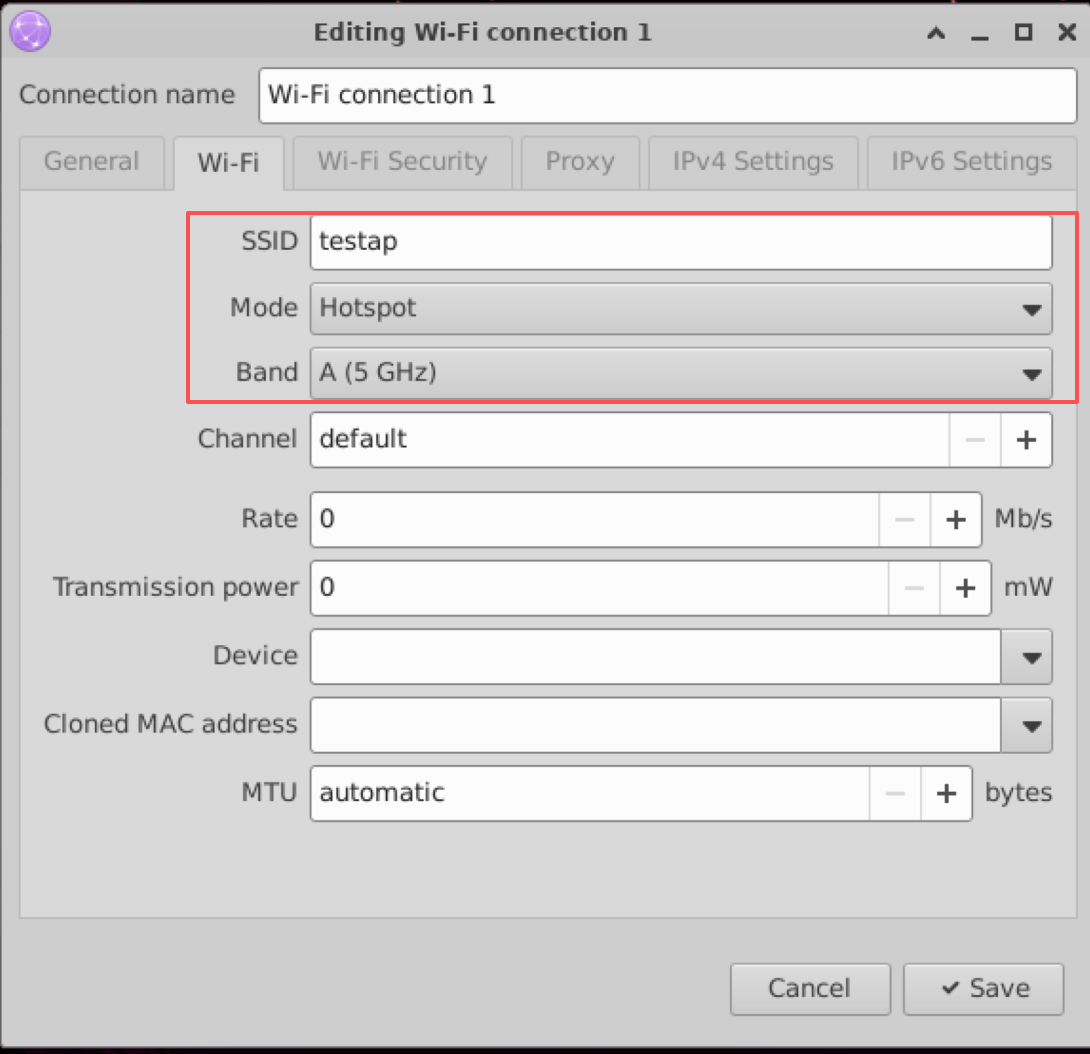

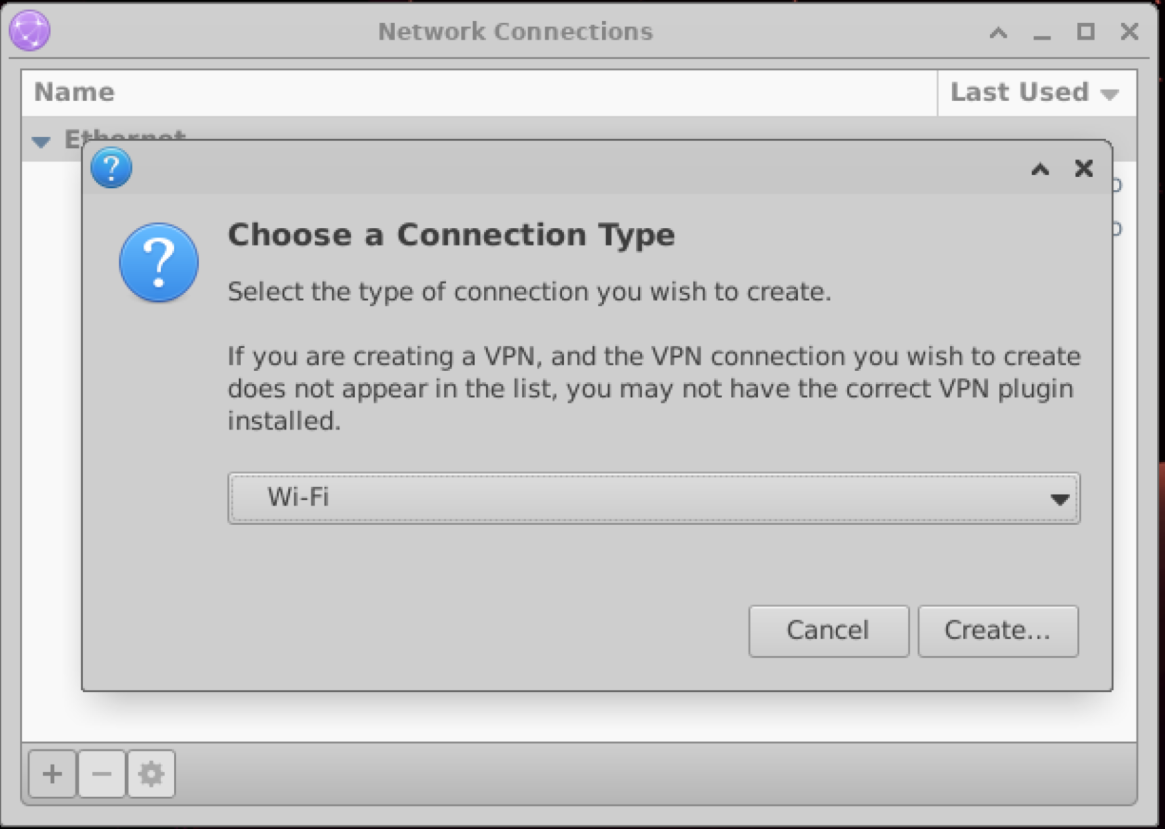

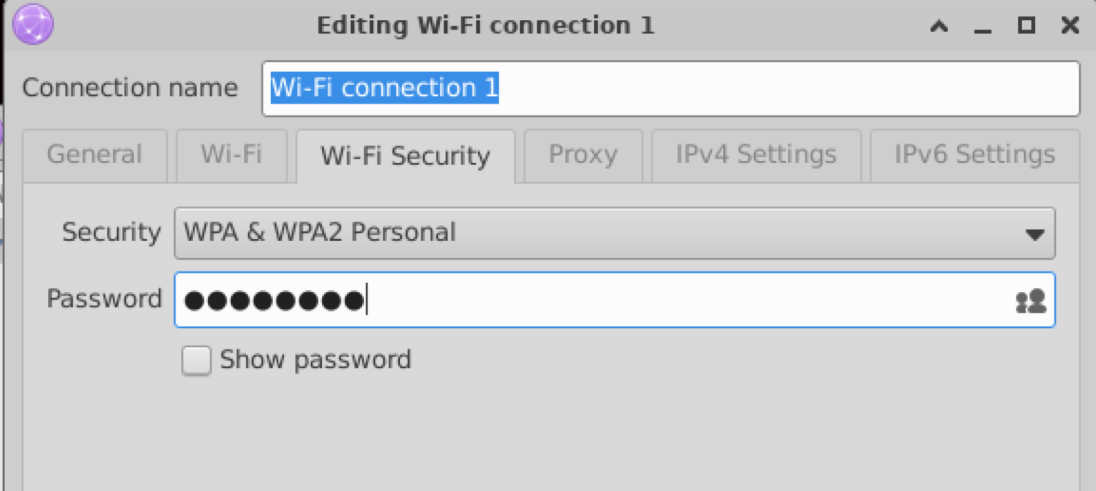

开发板无线网络默认运行在Station模式下，如需使用Soft AP模式，请按照以下步骤进行配置。

安装hostapd 和 isc-dhcp-server

sudo apt update
sudo apt install hostapd
sudo apt install isc-dhcp-server

运行 sudo vim /etc/hostapd.conf命令来配置hostapd.conf，主要关注下面几个字段:

interface=wlan0 #作为AP热点的网卡
ssid=Sunrise #WiFi名字
wpa=2 #0为WPA 2为WPA2 一般为2
wpa_key_mgmt=WPA-PSK #加密算法 一般为WPA-PSK
wpa_passphrase=12345678 #密码
wpa_pairwise=CCMP #加密协议，一般为CCMP

无密码的热点配置，请在hostapd.conf文件添加以下内容：

interface=wlan0
driver=nl80211
ctrl_interface=/var/run/hostapd
ssid=Sunrise
channel=6
ieee80211n=1
hw_mode=g
ignore_broadcast_ssid=0

有密码的热点配置，请在hostapd.conf文件添加以下内容：

interface=wlan0
driver=nl80211
ctrl_interface=/var/run/hostapd
ssid=Sunrise
channel=6
ieee80211n=1
hw_mode=g
ignore_broadcast_ssid=0
wpa=2
wpa_key_mgmt=WPA-PSK
wpa_pairwise=CCMP
wpa_passphrase=12345678

配置isc-dhcp-server文件，步骤如下：

执行 sudo vim /etc/default/isc-dhcp-server修改isc-dhcp-server文件，添加如下定义的网络接口：

INTERFACESv4="wlan0"

执行 sudo vim /etc/dhcp/dhcpd.conf修改dhcpd.conf文件，取消以下字段的注释：

  authoritative;

然后在 /etc/dhcp/dhcpd.conf文件末尾增加以下配置：

  subnet 10.5.5.0 netmask 255.255.255.0 { #网段和子网掩码
  range 10.5.5.100 10.5.5.254;#可获取的IP范围
  option subnet-mask 255.255.255.0; #子网掩码
  option routers 10.5.5.1;#默认网关
  option broadcast-address 10.5.5.31;#广播地址
  default-lease-time 600;#默认租约期限，单位秒
  max-lease-time 7200;#最长租约期限，单位秒
}

停止 wpa_supplicant 服务，并重启 wlan0

systemctl mask wpa_supplicant
systemctl stop wpa_supplicant

ip addr flush dev wlan0
sleep 0.5
ifconfig wlan0 down
sleep 1
ifconfig wlan0 up

按如下步骤启动 hostapd服务

执行sudo hostapd -B /etc/hostapd.conf命令

 root@ubuntu:~# sudo hostapd -B /etc/hostapd.conf

 Configuration file: /etc/hostapd.conf
 Using interface wlan0 with hwaddr 08:e9:f6:af:18:26 and ssid "sunrise"
 wlan0: interface state UNINITIALIZED->ENABLED
 wlan0: AP-ENABLED

通过ifconfig命令，配置无线接口wlan0的IP和网段，注意要跟第三步的配置保持一致

sudo ifconfig wlan0 10.5.5.1 netmask 255.255.255.0

最后开启dhcp服务器，连上热点会从10.5.5.100到10.5.5.255之间分配一个ip地址给客户端

sudo ifconfig wlan0 10.5.5.1 netmask 255.255.255.0
sudo systemctl start isc-dhcp-server
sudo systemctl enable isc-dhcp-server

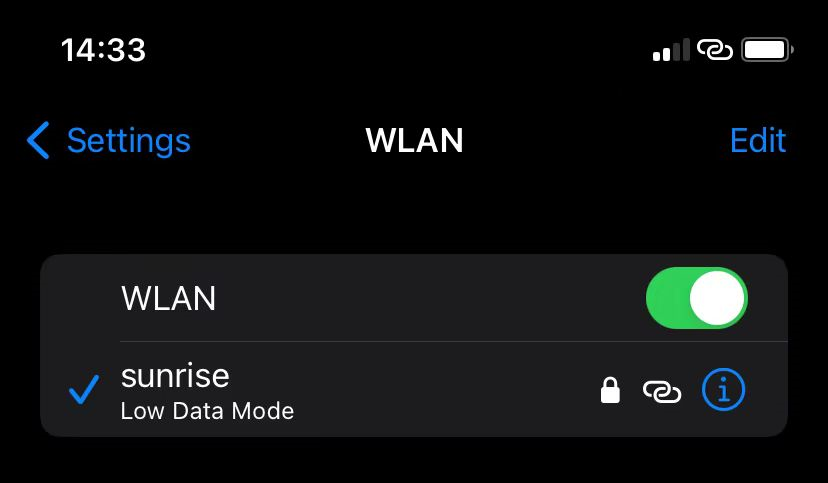

连接开发板热点，例如 sunrise

如需切换回Station模式，可按如下方式进行：

[RDK X5]

# 停止 hostapd
killall -9 hostapd

# 清除 wlan0 的地址
ip addr flush dev wlan0
sleep 0.5
ifconfig wlan0 down
sleep 1
ifconfig wlan0 up

# 重启 wpa_supplicant
systemctl unmask wpa_supplicant
systemctl restart wpa_supplicant

#重装wifi驱动
rmmod aic8800_fdrv
modprobe aic8800_fdrv

# 连接热点,，具体操作可以查看上一章节 “无线网络”
wifi_connect "WiFi-Test" "12345678"

[Other]

# 停止 hostapd
killall -9 hostapd

# 清除 wlan0 的地址
ip addr flush dev wlan0
sleep 0.5
ifconfig wlan0 down
sleep 1
ifconfig wlan0 up

# 重启 wpa_supplicant
systemctl unmask wpa_supplicant
systemctl restart wpa_supplicant

# 连接热点,，具体操作可以查看上一章节 “无线网络”
wifi_connect "WiFi-Test" "12345678"

DNS服务

Video: https://www.bilibili.com/video/BV1rm4y1E73q/?p=13

DNS(Domain Name Server)是进行域名(domain name)和与之相对应的IP地址转换的服务器。

开发板DNS配置通过/etc/systemd/resolved.conf文件管理，用户可通过修改该文件完成DNS相关配置，步骤如下：

修改resolved.conf文件，添加DNS服务器地址，例如：
```
DNS=8.8.8.8 114.114.114.114
```

通过如下命令，使能DNS配置：

sudo systemctl restart systemd-resolved
sudo systemctl enable systemd-resolved
sudo mv /etc/resolv.conf  /etc/resolv.conf.bak
sudo ln -s /run/systemd/resolve/resolv.conf /etc/

系统更新

出于系统安全、稳定性的考虑，推荐用户安装完系统后，通过apt命令对系统进行更新。

在/etc/apt/source.list文件中，保存了apt命令的软件源列表，在安装软件前，需要先通过apt命令更新package列表。

首先打开终端命令行，输入如下命令：

sudo apt update

其次，升级所有已安装的软件包到最新版本，命令如下：

sudo apt full-upgrade

提示

推荐使用full-upgrade而不是upgrade选项，这样当相关依赖发生变动时，也会同步更新依赖包。

当运行sudo apt full-upgrade命令时，系统会提示数据下载和磁盘占用大小，但是apt不会检查磁盘空间是否充足，建议用户通过df -h命令手动检查。此外，升级过程中下载的deb文件会保存在/var/cache/apt/archives目录中，用户可以通过sudo apt clean命令删除缓存文件以释放磁盘空间。

执行apt full-upgrade命令后，可能会重新安装驱动、内核文件和部分系统软件，建议用户手动重启设备使更新生效，命令如下：

sudo reboot

蓝牙配置

注意

从 3.0.0 系统开始，蓝牙默认随系统启动，无需手动重复初始化。在 RDK X3 和 RDK X5 平台上均保持一致。

初始化

如果开发板蓝牙功能默认没有开启，hciconfig查看不到设备，可以执行 /usr/bin/startbt.sh脚本进行初始化，该脚本完成以下工作：

完成蓝牙初始化
执行 hciconfig hci0 up 完成蓝牙的Link Up
执行 hciconfig hci0 piscan 进行蓝牙扫描

Video: https://www.bilibili.com/video/BV1rm4y1E73q/?p=9

脚本执行成功后的log如下：

此外，用户可以使用命令查询蓝牙进程是否正常，命令如下：

ps ax | grep "/usr/bin/dbus-daemon\|/usr/lib/bluetooth/bluetoothd"
/usr/bin/dbus-daemon

/usr/lib/bluetooth/bluetoothd

通信接口

为充分发挥开发板的扩展能力，当前硬件设计已集成多样化的接口与外设资源。

受限于接口布局及硬件资源分配，开发板未能完整复现蓝牙模组的所有通信接口。

目前仅提供 BT_RX BT_TX 双线模式，可满足无实时性要求的 AT 指令交互与数据传输等基础功能。

基于 UART 接口的蓝牙模组，不同接口连接方式及对应功能如下：

‌基础通信模式（UART Only）‌
- 接口引脚：BT_RX BT_TX
- 功能特性：基于UART的异步串行数据通信（如AT指令交互、低速率数据传输），无流控机制，在波特率超载或持续大数据量传输时，存在数据包丢失及缓冲区溢出风险。
‌增强型传输模式（增加硬件流控）‌
- 接口引脚：BT_RX BT_TX BT_CTS BT_RTS
- 功能特性：可有效避免数据包丢失及缓冲区溢出风险，支持A2DP高保真单向音频流传输。
语音通信模式（PCM同步接口）
- 接口引脚：PCM_SYNC PCM_DIN PCM_CLK PCM_DOUT
- 功能特性：支持基于SCO链路的实时双向音频传输，比如HPF/HSP

USB蓝牙

如需深入使用蓝牙功能，例如在 SPP（蓝牙虚拟串口） 模式下实现高速稳定通信、在 PAN（蓝牙虚拟网卡） 模式下保证带宽质量，或在 A2DP（高保真单向音频流） 模式下避免音频中断，建议优先使用 USB 接口蓝牙模块。

开发板已集成 USB2.0-BT、CSR8510 A10 等常见蓝牙驱动，可直接支持大部分免固件的 USB 蓝牙模组。

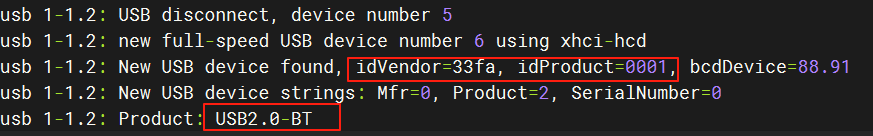

image-USB2.0-BT

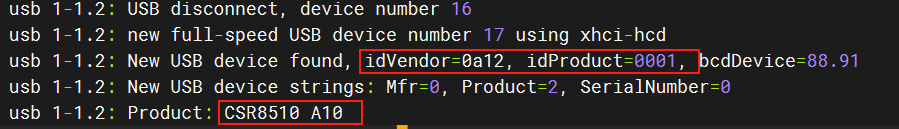

image-CSR8510

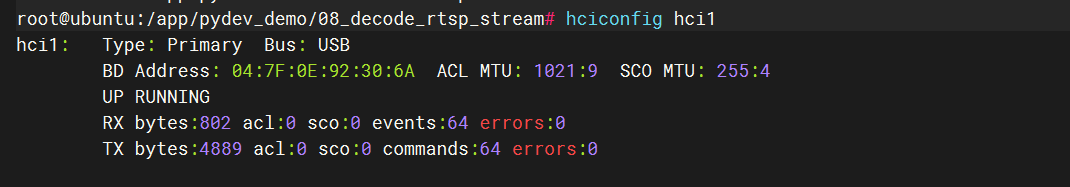

image-hci1

对于 Realtek 系列蓝牙模组，则需要额外的固件支持。请向模组厂家获取适配 Linux 平台的固件，并将其放置到指定目录后，方可正常使用。

配网连接

执行sudo bluetoothctl进入交互模式下的蓝牙配置界面，出现了类似下图的设备信息表示蓝牙被识别到了，然后用show来查看蓝牙信息，留意蓝牙的powered和discoverable状态。

执行 power on 使能蓝牙，如下图所示：

为了能够使蓝牙被附近的设备发现，需要执行discoverable on使能蓝牙并打开蓝牙可发现属性，如下图所示：

此时使用手机或者电脑扫描蓝牙就可以发现 ubuntu 这个名称的蓝牙设备：

接下来测试蓝牙的主动扫描功能，在bluetoothctl的交互界面输入scan on即可打开主动扫描，它会周期性地打印附近的设备，可以看到已经发现了我的手机设备，scan off关闭扫描功能并汇总打印扫描到的蓝牙设备：

然后就是和其他蓝牙的配对：

配对命令：pair [targetMAC] ，输入该命令后，根据提示输入yes，对端蓝牙设备选择配对选项完成配对。
配对成功后可以使用trust [targetMAC]来让下次自动连接

经过以上操作后，蓝牙的扫描、配对的基本功能就完成了，如需使用更多功能，可查阅 BlueZ的官方帮助说明。
