DDR压力测试方案

目的​

本文主要介绍DDR颗粒在高低温环境下长时间大压力运行的测试方法。

名词解释​

判定术语： PASS：测试完成后，DUT所有功能、性能符合预期，无异常发生 FAIL：测试完成后，DUT功能出现损坏或功能失效，或未达到指标要求

测试项​

测试类别环境温度测试时长
DDR常温压力测试25度48H
DDR高温压力测试60度48H
DDR低温压力测试-25度48H

测试环境​

DUT压力程序​

ITEM版本号/设备编号适用测试项
测试脚本xj3_ddr_stress.tar.gz压力测试通用
DUT数量5台及以上压力测试通用

从 unittest 选择对应sdk版本的目录下载 xj3_ddr_stress_gcc9.3.tar.gz

压力程序使用方法​

1、通过网口或者其他工具将 xj3_ddr_stress_gcc9.3.tar.gz 传输到 XJ3 的 userdata 目录下

2、进入 XJ3 侧的 userdata 目录 cd /userdata

3、解压测试文件

tar -zxvf xj3_ddr_stress_gcc9.3.tar.gz

4、给 xj3_ddr_stress 文件夹加权限

 chmod 777 xj3_ddr_stress

5、进入 cd xj3_ddr_stress 目录

cd xj3_ddr_stress

6、设置CPU模式和降频温度

# 若设备重启需再次配置这两条指令
echo performance > /sys/devices/system/cpu/cpufreq/policy0/scaling_governor
echo 105000 > /sys/devices/virtual/thermal/thermal_zone0/trip_point_1_temp

7、执行压力测试脚本, 后台运行cpu test和bpu test

sh ./scripts/xj3-stress.sh

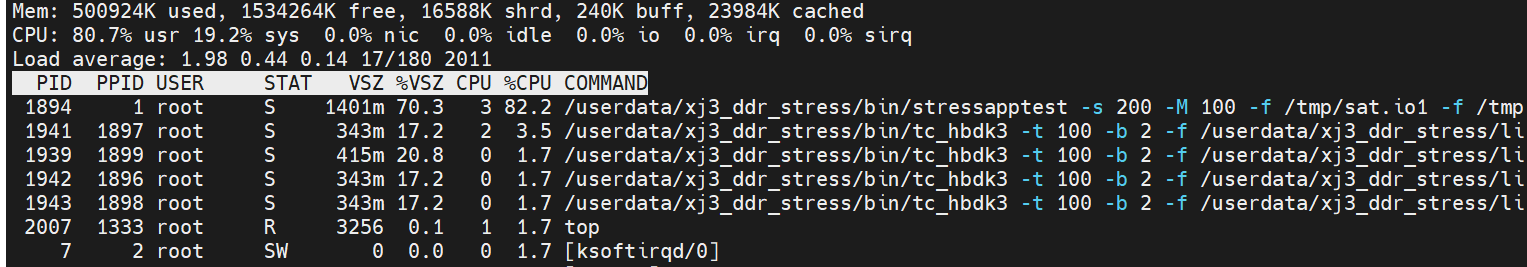

8、top检查运行状态

image-20220324192755274

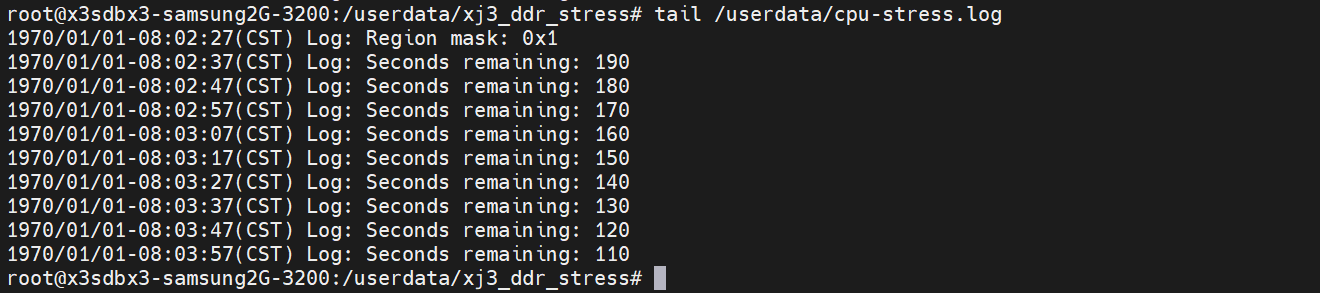

9、cpu test log存放目录在 /userdata/cpu-stress.log， 查看当前运行状态

# 10s 会打印一次
tail /userdata/cpu-stress.log

image-20220324192849234

注：程序默认连续运行48h（如下图-s参数后面的172800，单位：s）

10、bpu test log 存放在/userdata/bpu-stress.log，查看当前运行状态

# 只要 log 在更新，就是在测试，默认一直运行
tail /userdata/bpu-stress.log

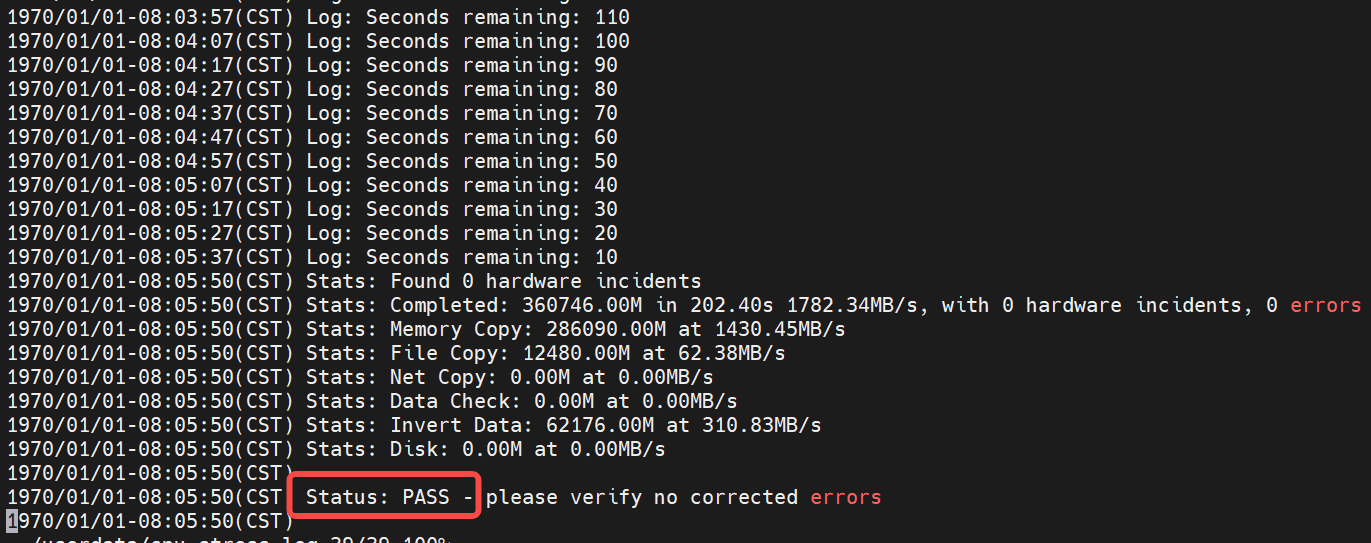

11、检查cpu test result, 如果/userdata/cpu-stress.log最后Status显示PASS，且日志中未出现"error" 或者 "miscompare" 关键字，表示测试PASS;

image-20220324193228651

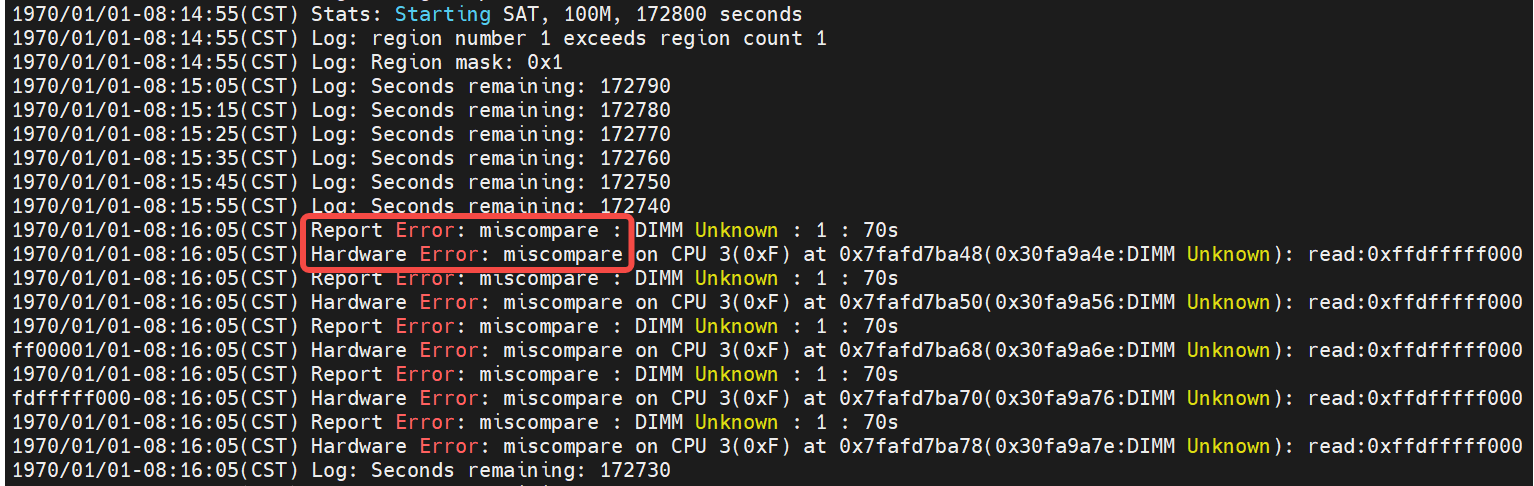

12、如果/userdata/cpu-stress.log最后Status显示FAIL，或者日志中出现了"error" 或者 "miscompare" 关键字，表示测试FAIL;

image-20220324193250187

13、检查bpu test result, 如果bpu_stress.log 中出现 error 或者 system hung 等关键字，表示测试FAIL。
