使用 XBurn 烧录

RDK X5 借助 PC 端工具 XBurn 烧录，覆盖两个区域：板载 NAND 上的 miniboot_flash（Bootloader 固件）与 TF 卡上的 sdcard（系统镜像）。按需选其一：烧录 Bootloader 或 烧录全镜像。

烧录准备​

烧录工具​

安装 XBurn，见 XBurn 手册 安装 XBurn。

镜像下载​

按烧录目标选择对应镜像，下载最新版压缩包并解压待用：

  • Bootloader 固件下载页：用于烧录 Bootloader（如 product 20260408.zip）。
  • 系统镜像下载页：用于烧录全镜像或指定区域。提供 Ubuntu 22.04 镜像：desktop 带桌面可外接屏幕、server 无桌面仅串口/网络远程连接，按需选择。

硬件连接​

  • 串口连 PC：Micro-USB（调试串口，用于 XModem 传输与日志）
  • 烧录口连 PC：USB Type-C
  • 电源：USB Type-C，需 5V/5A 电源适配器
RDK X5 XBurn 烧录硬件连接
供电要求

RDK X5 通过 USB Type-C 供电，须用 5V/5A 电源适配器，勿用电脑 USB 口，否则供电不足导致异常断电、反复重启。Type-C USB 接口仅供电。

环境准备​

安装驱动与依赖（因操作系统而异，烧录前必须完成，否则 XBurn 无法识别设备）。RDK X5 涉及 USB Driver 与 USB to Serial Driver，不涉及 DFU。

烧录参数​

产品类型 选 RDK X5，存储介质固定为 NAND、固件类型固定为 secure。连接类型决定可用下载模式与串口填写位置：

连接类型可用下载模式串口/波特率适用场景
Serial+USBxmodem_fastboot / fastboot在 XBurn 界面 板卡 处填写 串口 和 波特率串口经 XModem 引导、USB 经 Fastboot 下发；空板或非空板均可，变砖恢复用
USBfastboot选项不出现，需在 MobaXterm/minicom 看日志要求设备 U-Boot 正常，手动进入 Fastboot（上电后长按空格进 U-Boot，输入 fastboot 0）
XBurn 烧录参数配置界面

烧录 Bootloader​

将 Miniboot、U-Boot 等 Bootloader 固件写入板载 NAND，负责设备上电后的初始化与引导加载，是系统能否启动的前提。适用于设备无法启动、Bootloader 损坏或升级底层引导程序的场景。

烧录说明

设备出厂已预装与硬件匹配的最新固件，严禁降级刷入旧版本，否则可能无法启动。

  1. 按照 烧录参数 填写 基本配置，镜像所在目录 选择 Bootloader 固件下载 中解压出的文件夹。

  2. （可选）需同时烧录多台设备时，见 XBurn 手册 批量烧录（软件上限 8 台、推荐 ≤4 台；设备越多失败概率越高，稳定性取决于线材、hub、供电等硬件环境，软件不保证）。批量时建议关闭下方 烧录完成自动重启，避免单台完成重启影响其他设备。

  3. （可选）展开 高级配置，勾选 烧录完成自动重启，烧录完成后设备自动重启，省去手动断电、改为正常启动模式、重新上电。详见 XBurn 手册 烧录完成自动重启与启动检查。

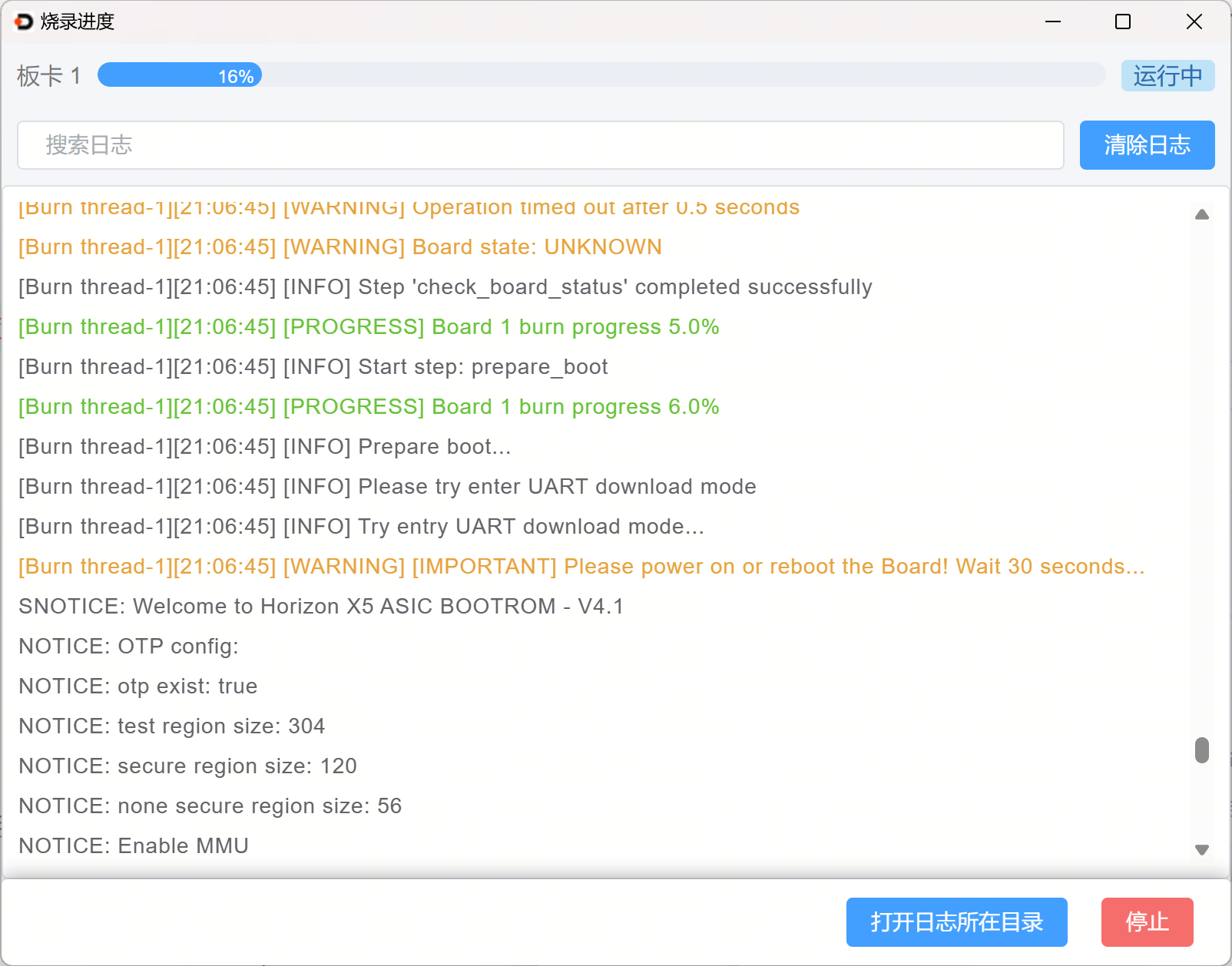

  4. 单击开始升级，看到提示后插拔电源；若插拔电源后串口丢失，先不上电，看到提示后再给设备上电。

    XBurn 提示插拔电源

  5. 上电后开始升级，等待升级完成。

    XBurn 升级成功

  6. 启动验证。上电后系统首次启动配置约 45 秒。用 MobaXterm 连接调试串口（Speed (bps) 115200，配置见 XBurn 手册 各操作系统环境准备），出现用户名登录界面即启动成功。

    RDK X5 串口启动日志出现登录界面
    指示灯说明

    绿灯 点亮代表启动中；熄灭或闪烁代表启动完成。

    若串口 2 分钟以上无输出或日志停住，设备无法启动时，重新烧录 miniboot_flash 区域；排查见 XBurn 手册 启动异常。

进阶用法​

适用于非首次烧录的特定场景，有两种：烧录全镜像覆盖整个系统，或只烧录指定区域（miniboot_flash、sdcard）。两者共用同一系统镜像，先按 系统镜像下载 完成，再按对应小节操作。

烧录全镜像​

  1. 按照 烧录参数 填写 基本配置，镜像所在目录 选择 系统镜像下载 中解压出的文件夹。
  2. 后续操作参考 烧录 Bootloader。

烧录指定区域​

只写入选中的区域，而非完整的全镜像包。RDK X5 支持的区域如下：

区域实际存储介质固件内容
miniboot_flash板载 NANDBootloader 固件（Miniboot、U-Boot 等）
sdcardTF 卡TF 卡镜像
  1. 按照 烧录参数 填写 基本配置，镜像所在目录 选择 系统镜像下载 中解压出的文件夹。
  2. 展开 高级配置，勾选 烧录指定区域，勾选目标区域（如 miniboot_flash）。
  3. 后续操作参考 烧录 Bootloader。
