macOS 平台烧录步骤

硬件连接​

使用 Type-C 数据线将 PC 的 USB 接口和开发板的 Type-C 接口相连接。

安装依赖工具​

macOS 平台用户可通过以下命令安装工具

brew update
brew install android-platform-tools
brew install dfu-util

系统烧录​

全镜像烧录​

DFU-Fastboot 烧录​

注意
  • 目前需要将 SW3 拨至 ↑ 位置，使用板载 eMMC 来启动，暂时不支持从 M.2 NVMe 固态硬盘启动。
  • windows pc 上 Xburn 工具 需要在驱动安装成功后才能使用，使用前请确保驱动安装成功。

使 RDK S100 进入 DFU 启动模式

  1. 将 SW1 拨码至 ↑，关闭电源
  2. 将 SW2 拨码至 ↑，进入 Download 模式
  3. 将 SW1 拨码至 ▽，开启电源
  4. 如果DOWNLOAD灯亮，则进入 DFU 模式，否则按下K1复位系统。

使用 Xburn 进行烧录

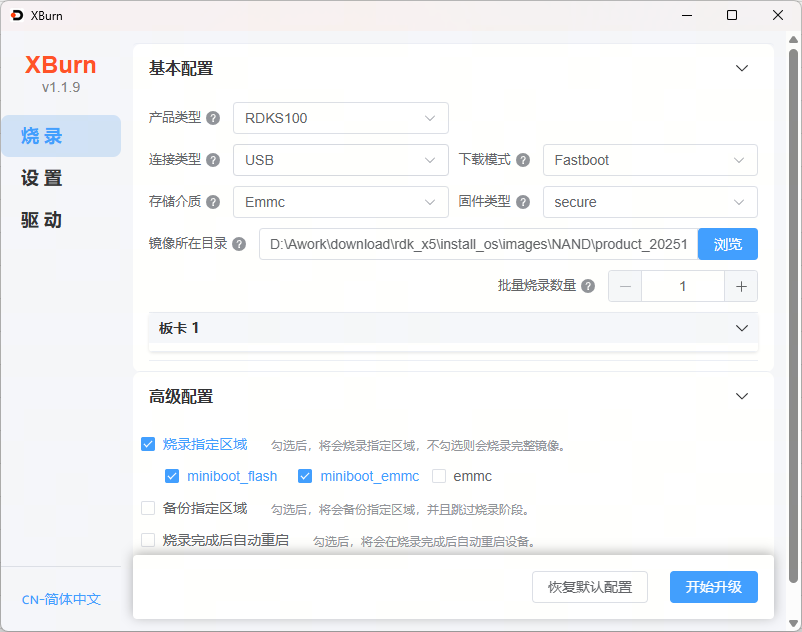

设置方法如下：

  • 选择产品型号: RDKS100

  • 连接模式: usb, 下载模式: DFU+Fastboot

  • 介质存储: emmc, 固件类型: secure

  • 镜像所在目录：点击浏览选择固件所在 product 文件夹

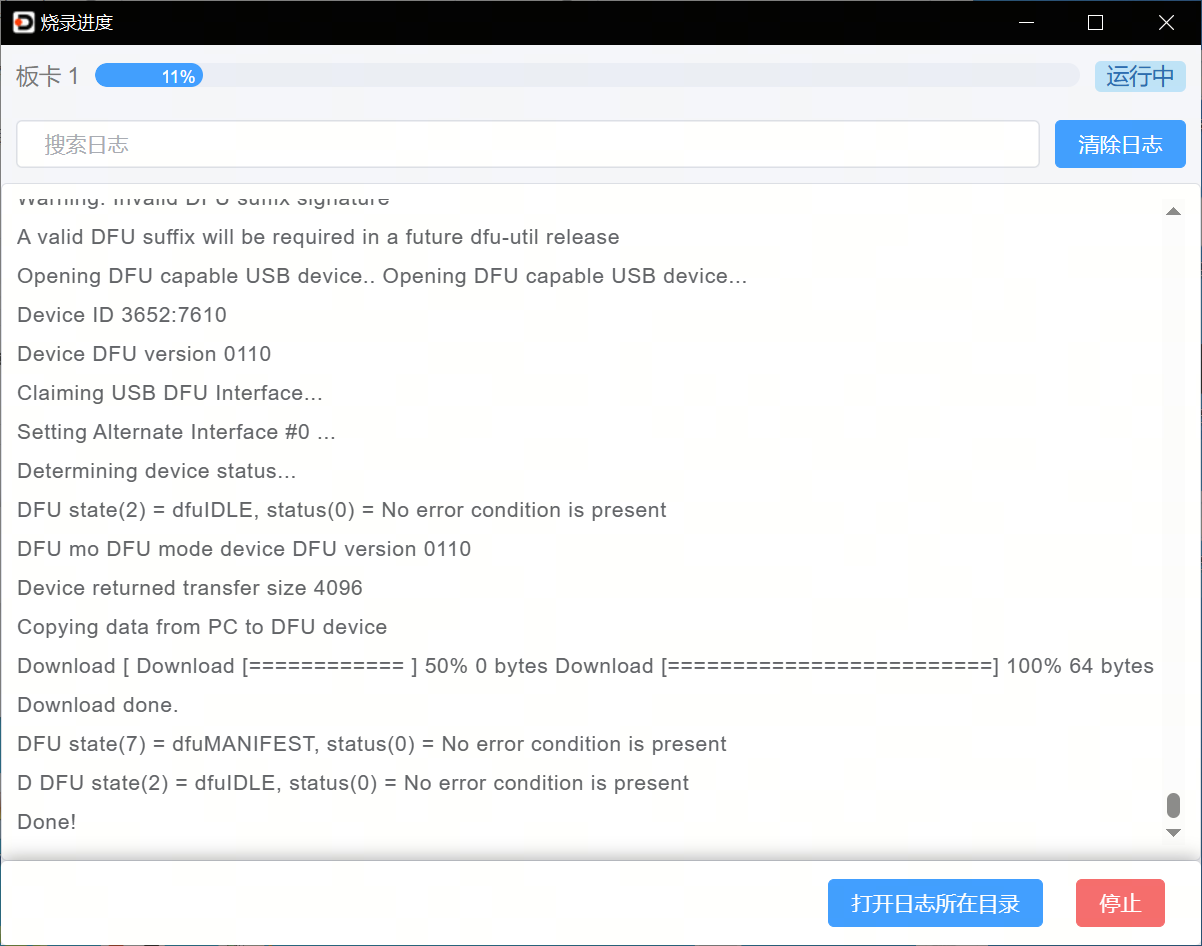

  • 点击开始升级，设备上电并等待升级完成

  • 升级完成后，关闭电源，将烧录开关向下拨动后(从 DFU 模式退出)，重新上电。

Fastboot 烧录​

注意

  • Fastboot 使用正常启动模式。

  • 需保证系统 U-boot 正常启动并进入 Fastboot。

使 RDK S100 进入 Fastboot 模式

可以通过两种方式进入 Fastboot

  • 自动进入 Fastboot : 系统启动后自动生成 ADB 设备，Xburn 检测 ADB 设备并下发命令让板端进入 Fastboot
  • 手动进入 Fastboot : 板端启动进入 uboot，输入 fastboot 0 进入 Fastboot

使用 Xburn 进行 Fastboot 烧录

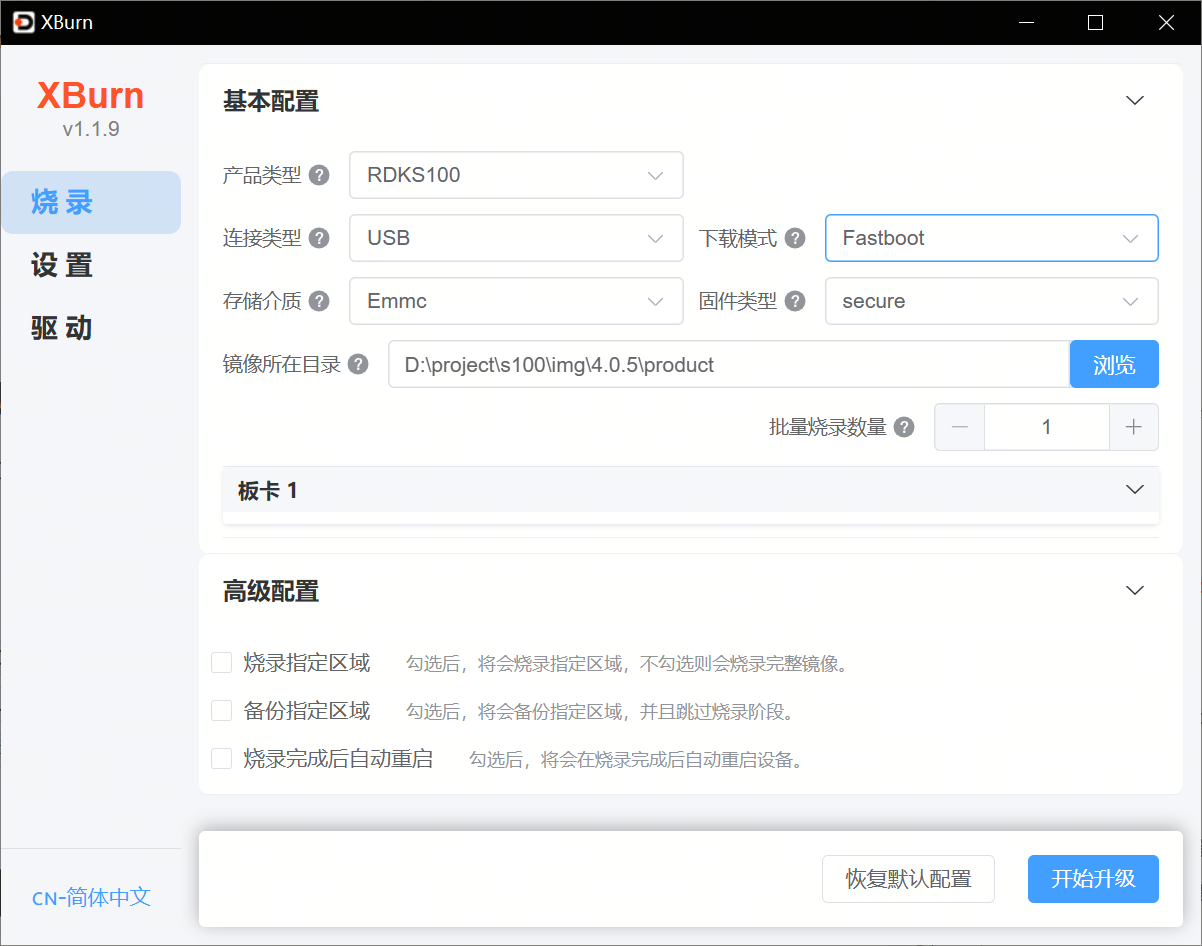

设置方法如下：

  • 选择产品型号: RDKS100

  • 连接模式: usb, 下载模式: Fastboot

  • 介质存储: emmc, 类型: secure

  • 镜像所在目录：点击浏览选择固件所在 product 文件夹

  • 点击开始升级，设备进入 Fastboot 模式并等待升级完成

  • 升级完成后重新上电。

指定区域烧录​

烧录区域说明​

RDK S100 支持通过 Xburn 烧录指定区域，支持的烧录区域如下

区域存储介质
固件内容
镜像
miniboot_flashNorflashNorflash 上的基础启动镜像，包括 HSM/MCU0 等系统组件的镜像img_packages/disk/miniboot_flash.img
miniboot_emmceMMCeMMC 上的基础启动镜像，包括BL31/Uboot等系统组件的镜像img_packages/disk/miniboot_emmc.img
emmceMMCeMMC 完整镜像，已包含 miniboot_emmcimg_packages/disk/emmc_disk.img

使用 Xburn 指定区域烧录​

以指定烧录 miniboot_flash 和 miniboot_emmc 为例

设置方法如下：

  • 选择产品型号: RDKS100

  • 连接模式: usb, 下载模式: DFU+Fastboot

  • 介质存储: emmc, 类型: secure

  • 镜像所在目录：点击浏览选择固件所在 product 文件夹

  • 高级配置: 勾选 烧录指定区域，勾选 miniboot_flash 和 miniboot_emmc

  • 点击开始升级，设备上电并等待升级完成

指定区域备份​

备份区域说明​

RDK S100 支持通过 Xburn 备份指定区域，支持的备份区域如下

区域存储介质
固件内容
备份镜像路径
miniboot_flashNorflashNorflash 完整镜像img_packages/disk/miniboot_flash_backup.img
emmceMMCeMMC 完整镜像img_packages/disk/emmc_disk_backup.img

使用 Xburn 指定区域备份​

以指定烧录 miniboot_flash 为例

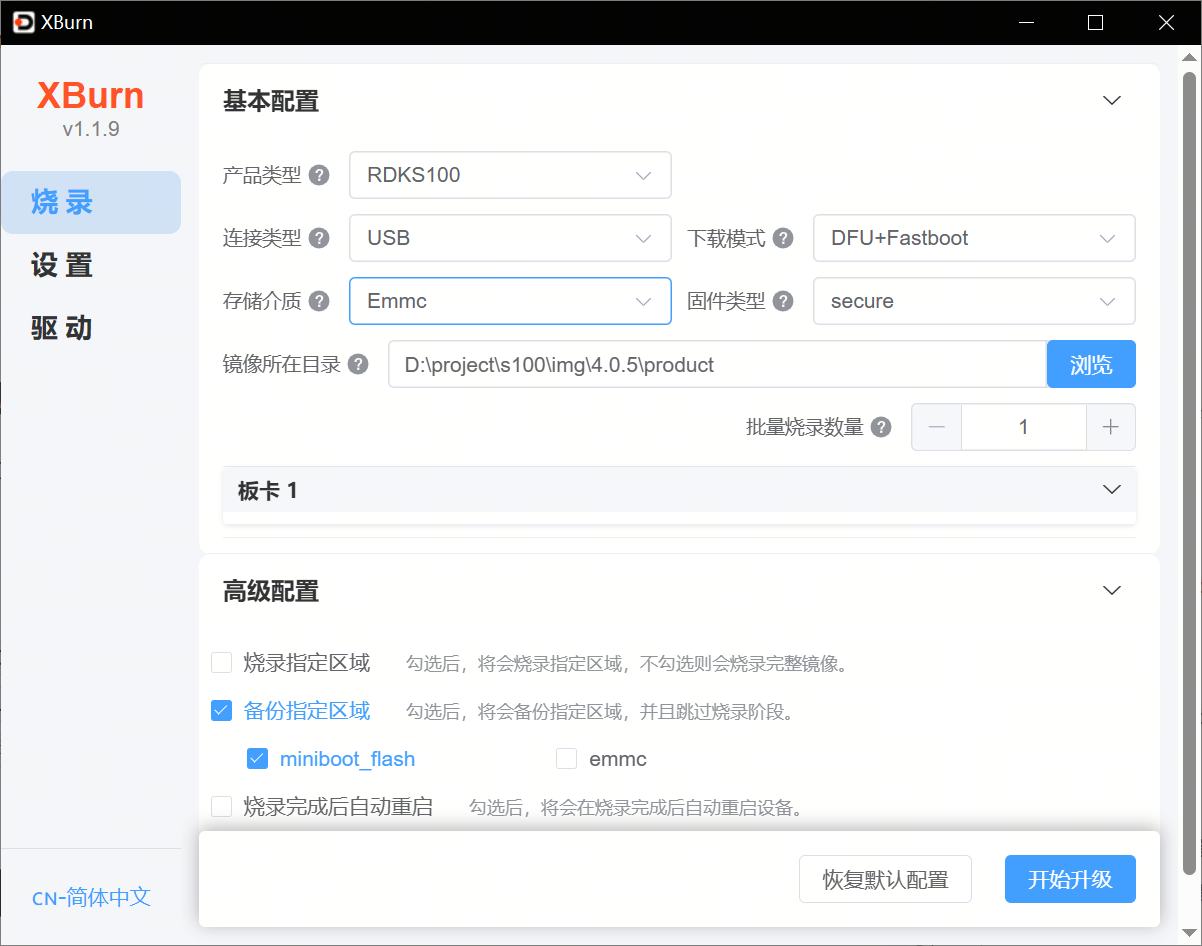

设置方法如下：

  • 选择产品型号: RDKS100

  • 连接模式: usb, 下载模式: DFU+Fastboot

  • 介质存储: emmc, 类型: secure

  • 镜像所在目录：点击浏览选择备份镜像所在 product 文件夹

  • 高级配置: 勾选 备份指定区域，勾选 miniboot_flash

  • 点击开始升级，设备上电并等待操作完成

  • 操作完成后，打开 img_packages/disk/，查看备份镜像文件 miniboot_flash_backup.img

注意

对于整个存储介质数据备份，耗时较长，请耐心等待备份结束。

启动系统​

首先保持开发板断电，并通过 HDMI 线缆连接开发板与显示器，最后给开发板上电。

系统首次启动时会进行默认环境配置，整个过程持续 45 秒左右，配置结束后会在显示器输出 Ubuntu 系统桌面。

开发板指示灯说明
  • 绿色 指示灯：点亮代表硬件上电正常

如果开发板上电后长时间没有显示输出（2 分钟以上），说明开发板启动异常。需要通过串口线进行调试，查看开发板是否正常。

Ubuntu Desktop 版本系统启动完成后，会通过 Display 传输接口在显示器上输出系统桌面，如下图：
