VIO（视频输入）API

VIO 模块提供操作 MIPI 摄像头和操作图像处理的功能。

VIO API提供了以下的接口：

函数	功能
sp_init_vio_module	初始化VIO对象
sp_release_vio_module	销毁VIO对象
sp_open_camera	打开摄像头
sp_open_camera_v2	指定分辨率打开摄像头
sp_open_vps	打开VPS
sp_vio_close	关闭摄像头
sp_vio_get_frame	获取视频图像帧
sp_vio_set_frame	发送视频图像帧给vps模块

sp_init_vio_module

【函数原型】

void *sp_init_vio_module()

【功能描述】

初始化VIO对象，创建操作句柄。在其他接口调用前必须执行。

【参数】

无

【返回类型】

成功返回一个VIO对象指针，失败返回NULL

sp_release_vio_module

【函数原型】

void sp_release_vio_module(void *obj)

【功能描述】

销毁VIO对象。

【参数】

• obj： 调用初始化接口时得到的VIO对象指针。

【返回类型】

无

sp_open_camera

【函数原型】

int32_t sp_open_camera(void *obj, const int32_t pipe_id, const int32_t video_index, int32_t chn_num, int32_t *width, int32_t *height)

【功能描述】

初始化接入到RDK S100上的MIPI摄像头。 支持设置输出分辨率，支持设置最多6组分辨率，只支持缩小。缩小倍率范围为[1, 1/64)

【参数】

• obj： 已经初始化的VIO对象指针
• pipe_id：支持多组数据输入，建议填0
• video_index：camera对应的host编号。 -1表示自动探测；0, 1, 2 请参考host编号选择小节
• chn_num：设置输出多少种不同分辨率的图像，最大为6，最小为1。
• width：配置输出宽度的数组地址
• height：配置输出高度的数组地址

【返回类型】

成功返回 0，失败返回 -1

sp_open_camera_v2

【函数原型】

int32_t sp_open_camera_v2(void *obj, const int32_t pipe_id, const int32_t video_index, int32_t chn_num, sp_sensors_parameters *parameters, int32_t *width, int32_t *height)

【功能描述】

初始化接入到RDK S100上的MIPI摄像头。
支持指定摄像头原始输出RAW的分辨率大小，通过sp_sensors_parameters设置。
支持设置输出分辨率，支持设置最多6组分辨率，只支持缩小。缩小倍率范围为[1, 1/64)

目前支持的摄像头分辨率见下表：

camera	分辨率
IMX219	1920x1080@30fps(default)

【参数】

• obj： 已经初始化的VIO对象指针
• pipe_id：支持多组数据输入，建议填0
• video_index：camera对应的host编号。 -1表示自动探测；0, 1, 2 请参考host编号选择小节
• chn_num：设置输出多少种不同分辨率的图像，最大为6，最小为1。
• parameters：camera RAW输出相关结构体，用于指定分辨率和帧率
• width：配置输出宽度的数组地址
• height：配置输出高度的数组地址

sp_sensors_parameters结构体成员见下表：

数据类型	成员	注释
int32_t	raw_height	摄像头输出RAW的高度
int32_t	raw_width	摄像头输出RAW的宽度
int32_t	fps	摄像头输出的帧率

注意！

S100芯片对于VPS输出的宽度是有对齐需求的，输出宽度需满足16对齐，输出高度需满足2对齐，如果您设置的宽度和高度不符合对齐要求，则会检测报错。

【返回类型】

成功返回 0，失败返回 -1

sp_open_vps

【函数原型】

int32_t sp_open_vps(void *obj, const int32_t pipe_id, int32_t chn_num, int32_t proc_mode, int32_t src_width, int32_t src_height, int32_t *dst_width, int32_t *dst_height, int32_t *crop_x, int32_t *crop_y, int32_t *crop_width, int32_t *crop_height, int32_t *rotate)

【功能描述】

打开一路图像处理模块，支持对输入的图像完成缩小、裁剪任务。

【参数】

• obj： 已经初始化的VIO对象指针
• pipe_id：支持多次打开，通过pipe_id进行区分。
• chn_num：设置输出图像数量，最大为6，最小为1，与设置的目标高宽数组大小有关
• proc_mod：处理模式，当前支持：SP_VPS_SCALE 仅缩放、SP_VPS_SCALE_CROP 裁剪并缩放
• src_width：原始帧宽度
• src_height：原始帧高度
• dst_width：配置目标输出宽度的数组地址
• dst_height：配置目标输出高度的数组地址
• crop_x：裁剪区域的左上角x坐标集合，当proc_mod没有设置裁剪功能时，传入NULL
• crop_y：裁剪区域的左上角y坐标集合，当proc_mod没有设置裁剪功能时，传入NULL
• crop_width：裁剪区域的宽度，当proc_mod没有设置裁剪功能时，传入NULL
• crop_height：裁剪区域的高度，当proc_mod没有设置裁剪功能时，传入NULL
• rotate：旋转角度集合，当前不支持旋转功能，需传入NULL

注意！

S100芯片对于VPS输出的宽度是有对齐需求的，输出宽度需满足16对齐，输出高度需满足2对齐，如果您设置的宽度和高度不符合对齐要求，则会检测报错。。

【返回类型】

成功返回 0，失败返回 -1

sp_vio_close

【函数原型】

int32_t sp_vio_close(void *obj)

【功能描述】

根据传入的 obj 是打开的 camera 还是 vps决定关闭camera还是vps模块。

【参数】

• obj： 已经初始化的VIO对象指针

【返回类型】

成功返回 0，失败返回 -1

sp_vio_get_frame

【函数原型】

int32_t sp_vio_get_frame(void *obj, char *frame_buffer, int32_t width, int32_t height, const int32_t timeout)

【功能描述】

获取指定分辨率的图像帧数据（分辨率在打开模块时需要传入，否则会获取失败）。返回数据格式为 NV12 的 YUV 图像。

【参数】

• obj： 已经初始化的VIO对象指针
• frame_buffer：已经预分配内存的buffer指针，用于保存获取出来的图片，目前获取到的图像都是NV12格式，所以预分配内存大小可以由公式高 * 宽 * 3 / 2 ，也可以利用提供的宏定义 FRAME_BUFFER_SIZE(w, h)进行内存大小计算
• width：image_buffer保存图片的宽，必须是在sp_open_camera或者sp_open_vps配置好的输出宽
• height：image_buffer保存图片的高，必须是在sp_open_camera或者sp_open_vps配置好的输出高
• timeout：获取图片的超时时间，单位为ms，一般设置为2000

【返回类型】

成功返回 0，失败返回 -1

sp_vio_get_raw

【函数原型】

int32_t sp_vio_get_raw(void *obj, char *frame_buffer, int32_t width, int32_t height, const int32_t timeout)

【功能描述】

获取摄像头的raw图数据

【参数】

• obj： 已经初始化的VIO对象指针
• frame_buffer：已经预分配内存的buffer指针，用于保存获取出来的raw图，预分配内存字节大小可以由公式(高 * 宽 * 图像深度)/8计算得出
• width：获取raw图时传NULL
• height：获取raw图时传NULL
• timeout：获取图片的超时时间，单位为ms，一般设置为2000

【返回类型】

成功返回 0，失败返回 -1

sp_vio_get_yuv

【函数原型】

int32_t sp_vio_get_yuv(void *obj, char *frame_buffer, int32_t width, int32_t height, const int32_t timeout)

【功能描述】

获取摄像头的ISP模块的YUV数据

【参数】

• obj： 已经初始化的VIO对象指针
• frame_buffer：已经预分配内存的buffer指针，用于保存获取出来的图片，目前获取到的图像都是NV12格式，所以预分配内存大小可以由公式高 * 宽 * 3 / 2 ，也可以利用提供的宏定义 FRAME_BUFFER_SIZE(w, h)进行内存大小计算
• width：获取ISP的YUV数据时传NULL
• height：获取ISP的YUV数据传NULL
• timeout：获取图片的超时时间，单位为ms，一般设置为2000

【返回类型】

成功返回 0，失败返回 -1

sp_vio_set_frame

【函数原型】

int32_t sp_vio_set_frame(void *obj, void *frame_buffer, int32_t size)

【功能描述】

在使用vps模块功能时，源数据需要通过调用本接口送入，frame_buffer里面的数据必须是 NV12 格式的图像数据，分辨率必须和调用sp_open_vps接口是的原始帧分辨率一致。

【参数】

• obj： 已经初始化的VIO对象指针
• image_buffer：需要处理的图像帧数据，必须是 NV12 格式的图像数据，分辨率必须和调用sp_open_vps接口是的原始帧分辨率一致。
• size: 帧大小

【返回类型】

成功返回 0，失败返回 -1

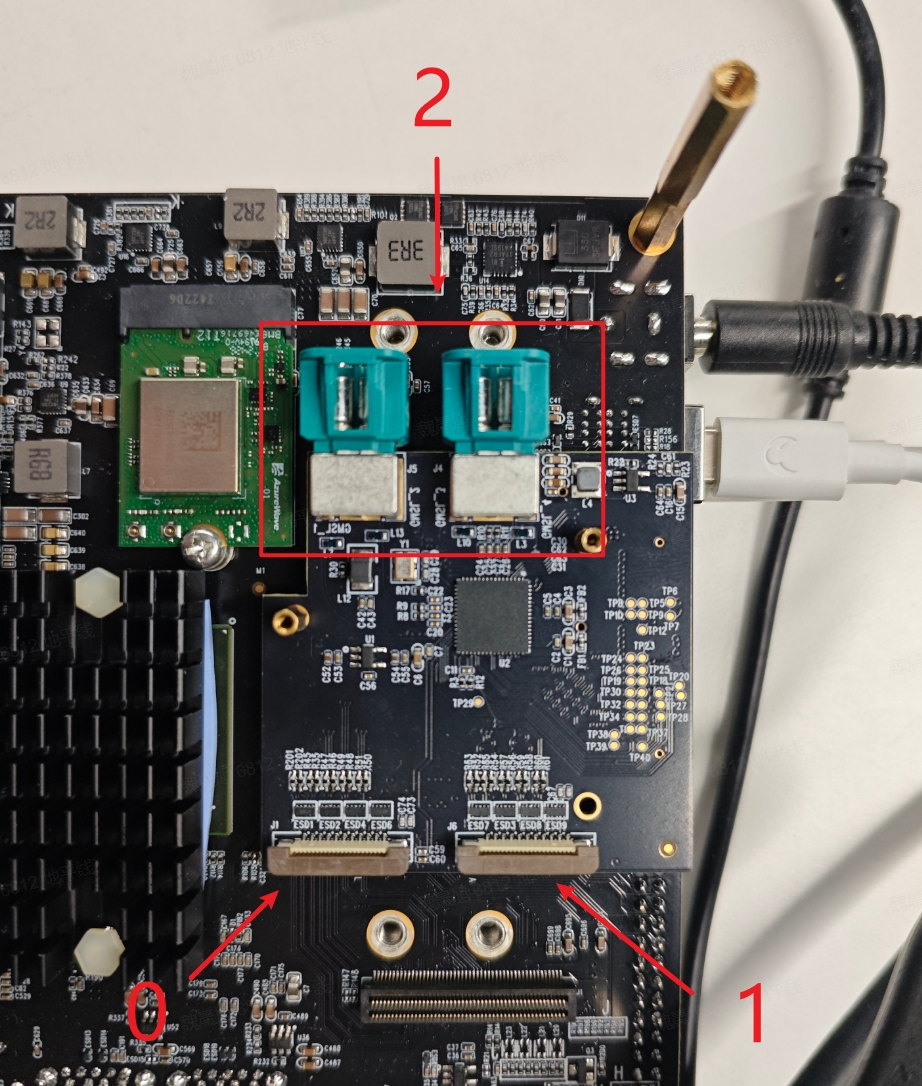

host编号选择

camera对应的host编号如下图所示
