Camera点亮
HBN mipi sensor 点亮
范围

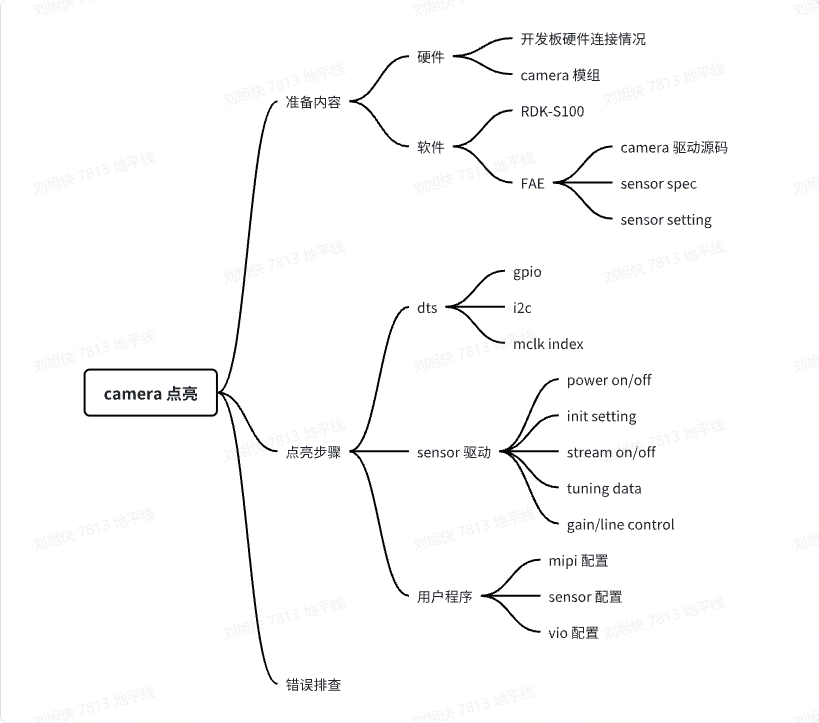

本章节概述了 RDK-S100 camera bring up 的过程，用于帮助读者快速了解并掌握 RDK-S100 camera 框架，如何快速的新增 camera 配置，并点亮 camera。
该部分内容以 RDK-S100 开发板 + imx219 camera
模组为例，进行配置讲解，其他硬件平台或者 camera 模组以实际情况为准。
准备工作
硬件资源：RDK-S100 开发板、camera 模组。
软件资源：系统 SDK、camera 驱动源码、sensor datasheet、sensor 的 initialize settings 等。
RDK-S100 开发板 camera 相关硬件资源如下：
| RDK-S100 | MIPI host | I2C | 管脚说明 | 管脚说明 | 其他 |
|---|---|---|---|---|---|
| RX0 可接 imx219 模组 | 0 4 lane | 1 | SPI1_CSN0 gpio_number:502 | 可通过拨码开关进行选择 • LPWM0_DOUT0 gpio_number:456 • mclk 24Mhz | 注意： imx219 模组本身外接 24M 晶振，所以不需要 SOC 端输出 mclk 注意：拨码开关决定输出 I2C/GPIO 电平 1.8V 还是 3.3V。 注意：拨码开关决定输出是 LPWM还是 24M mclk。 |
| RX1 可接 imx219 模组 | 1 4 lane | 2 | SD_WPROT gpio_number:494 | 可通过拨码开关进行选择 • LPWM0_DOUT1 gpio_number:457 • mclk 24Mhz | 注意： imx219 模组本身外接 24M 晶振，所以不需要 SOC 端输出 mclk 注意：拨码开关决定输出 I2C/GPIO 电平 1.8V 还是 3.3V。 注意：拨码开关决定输出是 LPWM还是 24M mclk。 |
| RX4 用于接 serdes | 4 4 lane | 3 | poc EN: gpio_number:433 poc INT: gpio_number:506 | 解串器 PWDNB: gpio_number:452 | 解串器 max96712, addr: 0x29 poc max20087, addr: 0x28 |

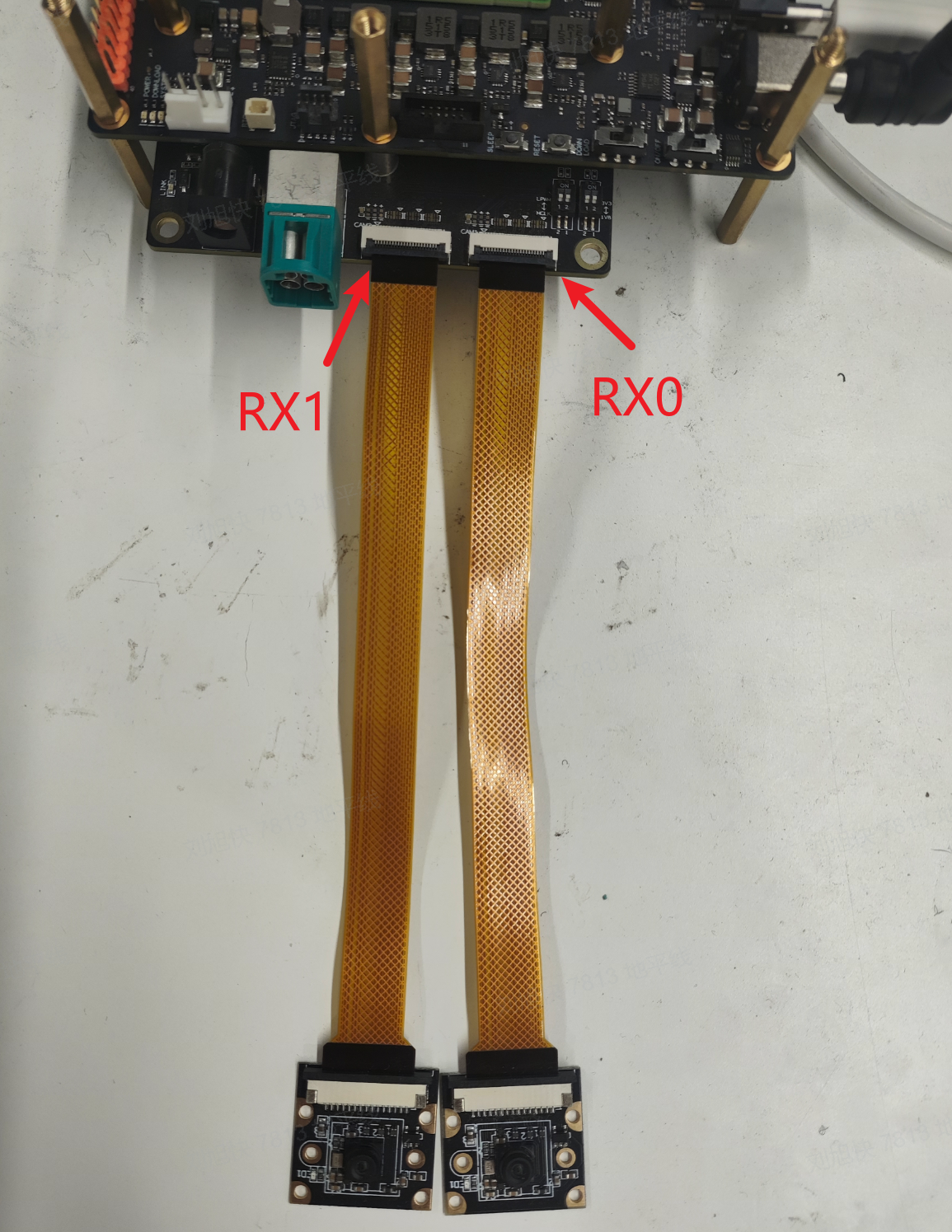

硬件连接示意图：
RX0 和 RX1 对应拨码开关示意图：
添加新 sensor 点亮步骤
RDK-S100 平台进行新硬件和新 camera 适配时，需要修改平台设备树 dts，camera 驱动库及相关配置文件即可，系统库一般无需改动。
dts 修改
sensor gpio 配置

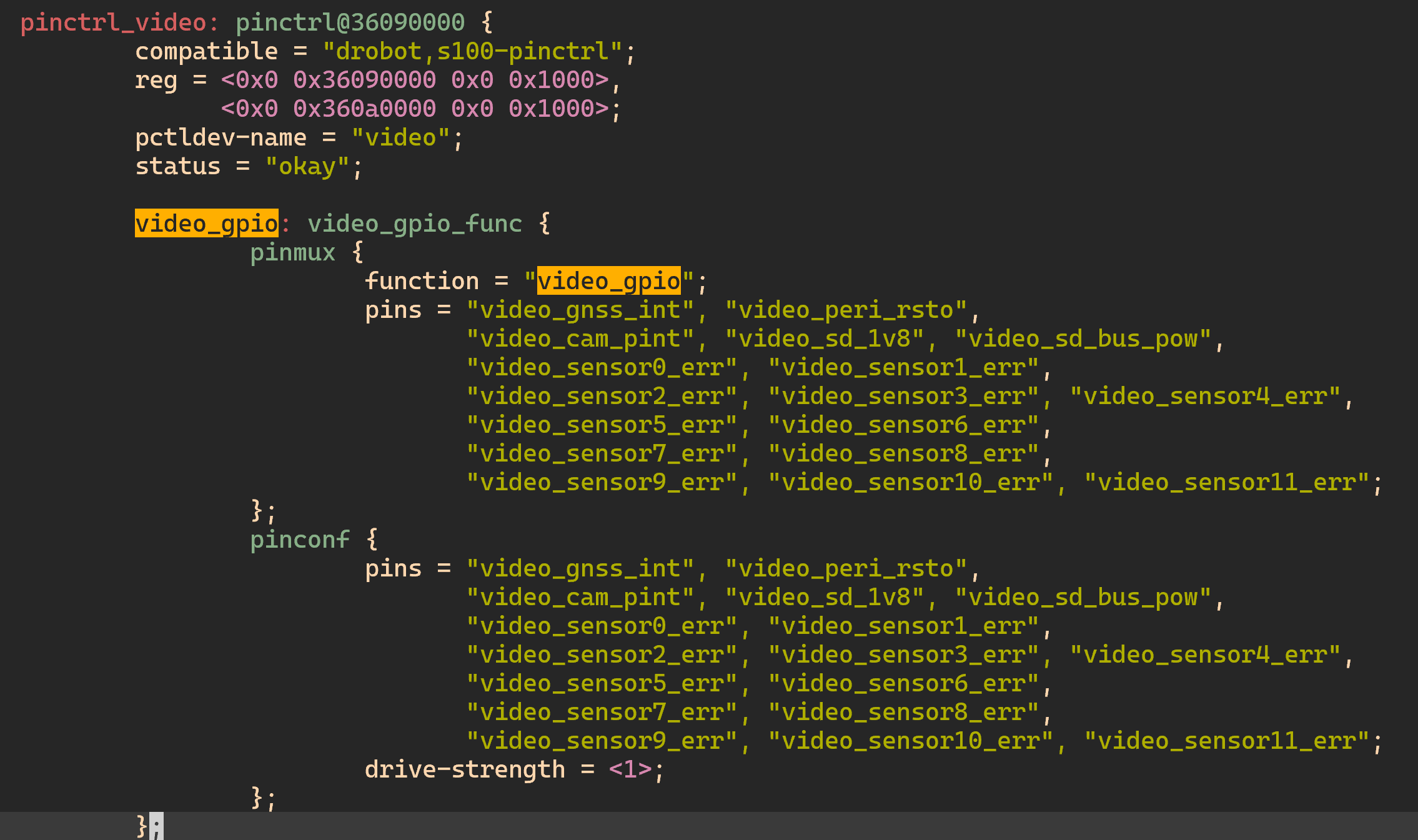

确保新硬件使用的 sensor gpio 在 drobot-s100-pinctrl.dtsi --> pinctrl_video --> video_gpio节点中有配置，这样在开机启动时，系统才会将对应的 pin 设置为 gpio，用户程序方可以操作 pin。
vcon 是 RDK-S100 camera 用于管理 sensor 硬件相关的 dts 节点，如果 sensor 需要对应的时序才能正常启动，则需要在该节点中配置对应的 gpio。请根据硬件连接的实际情况配置，该相关信息可以从原理图及 pin list 中获取。
// dts： 在对应 vcon node 中设置 gpio，注意 vcon 端口号与 mipi rx 端口号 一 一对应
// vcon0 -- RX0
// ....
// vcon3 -- RX3
&vin_vcon0 {
bus = <2>;
gpio_poc = <0>;
gpio_des = <0>;
sensor_err = <0>;
//gpio_oth = <444 445>; // imx219 无需配置，所以这里是注释掉，为空
lpwm_chn = <0 1 2 3>;
rx_phy = <2 0>;
};
sensor i2c 配置
I2C bus number 需要在 dts vcon 中与 MIPI RX 端口进行绑定，请根据硬件连接的实际情况配置，该相关信息可以从原理图中获取。
// 在对应 vcon 中设置 i2c bus，如 RX0 设置 I2C2
&vin_vcon0 {
bus = <2>;
gpio_poc = <0>;
gpio_des = <0>;
sensor_err = <0>;
lpwm_chn = <0 1 2 3>;
rx_phy = <2 0>;
};
mclk 配置
RDK-S100 底座硬件暂时不支持 SOC 输出的 mclk 连接到 sensor 模组，目前只支持外带晶振的模组。
dts 修改验证
一般 dts 配置正确，硬件正确连接后，保证 sensor 供电及 mclk 正常 ，便可以使用 i2cdetect 检测到模组的 i2c 地址。 通过 echo 命令进行控制 sensor 上电或者 reset （注：该说明使用 imx219模组无需操作 gpio）
echo 502 > /sys/class/gpio/export
echo out > /sys/class/gpio/gpio502/direction
echo 1 > /sys/class/gpio/gpio502/value
echo 502 > /sys/class/gpio/unexport

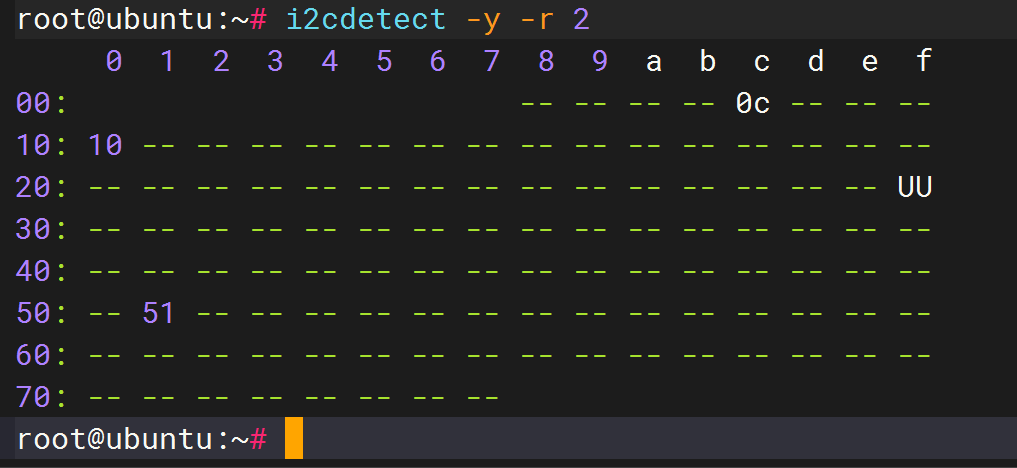

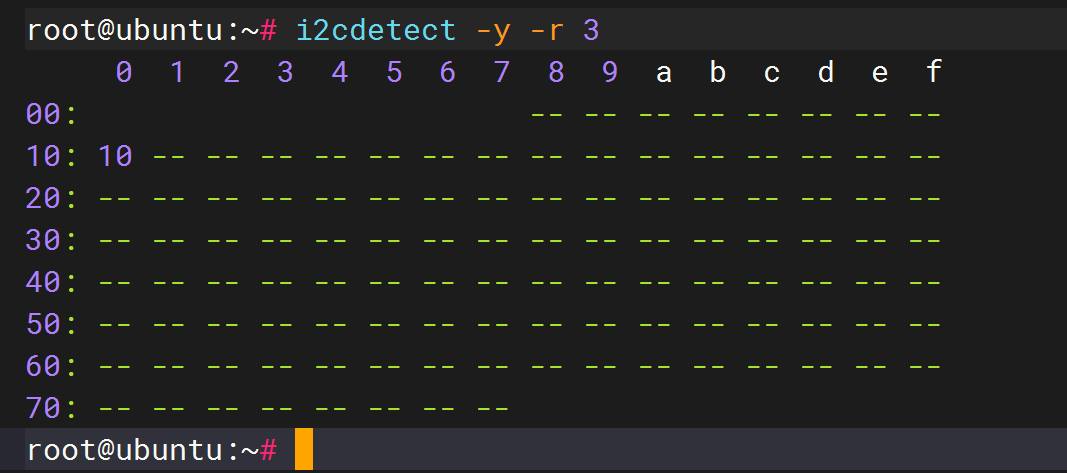

使用 i2cdetect 检测 sensor i2c地址。如果检测到正确的地址，如下图所示，则表示 dts 配置正确，否则需要检查dts 配置。
 |  |
|---|
sensor 驱动文件添加
不同厂家的 sensor，都会搭配风格各异的 driver 和 setting。因此需要将原厂 sensor 驱动，转换成 RDK-S100 camera 驱动代码，并编译生成 so 库，然后将 so 库拷贝到设备的 /usr/hobot/lib/sensor/ 目录下。需要说明的是，在 mipi start 之前，必须保证 sensor 没有开流。
系统 SDK 目录 hobot-camera/drivers/sensor 下提供了 sensor 驱动模板文件 imx219_utility.c 以及适配过的其他 sensor 驱动，当添加新 camera sensor 支持时，可以仿照该部分文件进行修改。
#ifdef CAMERA_FRAMEWORK_HBN
SENSOR_MODULE_F(imx219, CAM_MODULE_FLAG_A16D8);
sensor_module_t imx219 = {
.module = SENSOR_MNAME(imx219),
#else
sensor_module_t imx219 = {
.module = "imx219",
#endif
.init = sensor_init,
.start = sensor_start,
.stop = sensor_stop,
.deinit = sensor_deinit,
.aexp_gain_control = sensor_aexp_gain_control,
.aexp_line_control = sensor_aexp_line_control,
.power_on = sensor_poweron,
.power_off = sensor_poweroff,
.userspace_control = sensor_userspace_control,
};
如上代码所示，RDK-S100 camera 框架下的 sensor 驱动接口包含在 sensor_module_t 的结构体中，文件名、结构体名和 module 字段要统一，例如文件名为 imx219_utility.c，那么结构体名和 module 字段要统一为 imx219。对于新 sensor 点亮，下列函数需要用户自行实现：
• init：sensor 初始化、setting 下发
• deinit：sensor 去初始化
• start：sensor 开流
• stop：sensor 关流
• power on: sensor 上电
• power off: sensor 下电
• aexp_gain_control: sensor gain 增益控制
• aexp_line_control: sensor line 曝光控制
• userspace_control: 用户回调功能开启控制
对于 3A 控制，系统支持驱动注册和应用层回调两种方式，默认使用应用层回调函数的方式，接口定义如下：
| 函数 | 功能 | 传入参数 |
|---|---|---|
| aexp_gain_control | sensor 增益控制 | info：sensor 总线信息 mode：senosr 运行模式；linear/hdr/pwl again：sensor again 参数，最大4个 dgain：sensor dgain 参数，最大4个 gain_num：sensor gain 参数个数 |
| aexp_line_control | sensor 曝光控制 | info：sensor 总线信息 mode：senosr 运行模式；linear/hdr/pwl line：sensor line 参数，最大4个 line_num：sensor line 参数个数 |
| awb_control | sensor 端 awb 控制 | info：sensor 总线信息； mode：senosr 运行模式；linear/hdr/pwl rgain：sensor rgain bgain：sensor bgain grgain：sensor rrgain gbgain：sensor gbgain |
| userspace_control | hal 层各类控制开关 | port：sensor 端口号 enable：使能用户回调控制开关，默认全部关闭。 位定义： #define HAL_LINE_CONTROL 0x00000001 #define HAL_GAIN_CONTROL 0x00000002 #define HAL_AWB_CONTROL 0x00000004 |
如下代码是对 sensor 驱动主要结构体的初始化，需要根据每个 sensor 的实际情况来对应填写
// sensor 实际输出的宽度
turning_data->sensor_data.active_width = 1920;
// sensor 实际输出的高度
turning_data.sensor_data.active_height = 1080;
// 每秒多少曝光行，计算公式为1/每行时间或者(fps*vts)，其中vts在不同sensor的里面的名字可能有所不同，
//可能是frame_length、vts等，但含义都是每帧的所含的总共行数，
//包括有效行和blanking。lines_per_second 亦可以理解成HMAX,需要注意的是有些sensor 无HMAX 概念
turning_data.sensor_data.lines_per_second = vts * sensor_info->fps;
// 短曝光最大曝光时间(短曝光每帧最大曝光行数),短曝光每帧最大曝光行数可以通过公式
//单帧曝光时间/单行曝光时间，
//即(1/fps)/(1/lines_per_second)
turning_data.sensor_data.exposure_time_max = vts;
// a_gain最大倍数，举一个例子，turning_data.sensor_data.analog_gain_max =126，
//最大倍率计算公式就是2^(X/32)，其中X就是126，X这个值每一个sensor厂家不一样，
//需要从sensor手册或者sensor厂家查找得到；最大倍率也可以这样得到：先获取sensor最大增益，
//然后查找J5-ISP的增益表，得到对应的索引值，该索引值就是最大倍率。
turning_data.sensor_data.analog_gain_max = 109;
turning_data.sensor_data.digital_gain_max = 0;
//短曝光最小曝光时间(短曝光每帧最小曝光行数)，
//每行的曝光时间可以用公式1秒/(帧率*(有效行+blank))即1/lines_per_second推算得出
turning_data.sensor_data.exposure_time_min = 1;
//长曝光最大曝光时间(长曝光每帧最大曝光行数)
turning_data.sensor_data.exposure_time_long_max = vts;
// 填充 sensor 位宽data_width、bayer_start(RGGB pattern start (R/Gr/Gb/B))、
// bayer_pattern(RGGB/RCCC/RIrGB/RGIrB) 信息
sensor_data_bayer_fill(&turning_data.sensor_data, 10, (uint32_t)BAYER_START_R, (uint32_t)BAYER_PATTERN_RGGB);
// 填充 exposure_max_bit_width(pwl mode bits ) 信息
sensor_data_bits_fill(&turning_data.sensor_data, 12);
// setting stream ctrl
// 开流、关流
turning_data.stream_ctrl.data_length = 1;
// again lut表，fireware根据index索引lut表，查找sensor对应的寄存器值，lut表区分a_gain/d_gain，
// lut表格大小：again_lut[again_control_num][256], dgain_lut[dgain_control_num][256]
turning_data.normal.again_lut = malloc(256 * sizeof(uint32_t));
if (turning_data.normal.again_lut != NULL)
{
memset(turning_data.normal.again_lut, 0xff, 256 * sizeof(uint32_t));
memcpy(turning_data.normal.again_lut, imx219_gain_lut,
sizeof(imx219_gain_lut));
}
turning_data.normal.dgain_lut = malloc(256*sizeof(uint32_t));
if (turning_data.normal.dgain_lut != NULL) {
memset(turning_data.normal.dgain_lut, 0xff, 256*sizeof(uint32_t));
memcpy(turning_data.normal.dgain_lut, imx219_dgain_lut,
sizeof(imx219_dgain_lut));
}
• turning_data.sensor_data.active_width：sensor 实际输出的宽度。
• turning_data.sensor_data.active_height：sensor 实际输出的高度。
• turning_data.sensor_data.analog_gain_max：a_gain 最大倍数，举一个例子，turning_data.sensor_data.analog_gain_max =126，最大倍率计算公式就是2^(X/32)，其中 X 就是 126，X这个值每一个 sensor 厂家不一样，需要从 sensor 手册或者 sensor 厂家查找得到。
• turning_data.sensor_data.digital_gain_max：d_gain 最大倍数。
• turning_data.sensor_data.exposure_time_min：短曝光最小曝光时间(短曝光每帧最小曝光行数)，每行的曝光时间可以用公式1秒/(帧率*(有效行+blank))即1/lines_per_second推算得出。
• turning_data.sensor_data.exposure_time_max：短曝光最大曝光时间(短曝光每帧最大曝光行数)，短曝光每帧最大曝光行数可以通过公式单帧曝光时间/单行曝光时间，即(1/fps)/(1/lines_per_second)。
• turning_data.sensor_data.exposure_time_long_max：长曝光最大曝光时间(长曝光每帧最大曝光行数)，HDR sensor 会用到。
• turning_data.sensor_data.lines_per_second：每秒多少曝光行，计算公式为1/每行时间或者(fps*vts)，其中vts在不同 sensor 的里面的名字可能有所不同，可能是frame_length、vts等，但含义都是每帧的所含的总共行数，包括有效行和 blanking。lines_per_second 亦可以理解成HMAX,需要注意的是有些 sensor 无 HMAX 概念。
• turning_data.normal.again_lut：again lut 表，fireware 根据 index 索引 lut 表，查找 sensor 对应的寄存器值，lut 表区分 a_gain/d_gain，lut 表格大小：again_lut[again_control_num][256], dgain_lut[dgain_control_num][256]。
注意事项1：当某个 gain 值不存在时，该位填充 0xffffffff，分配 gain 时，程序会向下查找，直到可以查到可以分配的 gain，下发到 kernel 中的 lut 表需要是完成高低位转换，避免在 kernel 中进行，比如gain = 0x1234，写入寄存器 0x3012，0x3013，有些 sensor 在 0x3012 中写 0x12，有些 sensor 在 0x3013 中写 0x12，在 hal 中转换屏蔽该差异性；
注意事项2：lut 表示 [0,255] 共 256 gain 控制，转换公式为 2^(x/32)，即实际的 gain 倍数为[2^(0/32),2^(255/32)]， gain 的控制曲线为 log 类型，即任何一颗 sensor 的 gain 的控制被离散为 256 个控制点，原因是现在 3a 的控制算法给出 256 个控制点，给出更多的控制点并不会提高 gain 的控制精度
camera 在 mipi start 之前，需要保证 sensor 没有开流，在 camera sensor init settings 中进行更改。
static uint32_t imx219_linear_init_setting[] = {
....
// 0x0100,0x01, // 在 setting 最后不包含 开流 的配置
}
当 sensor 驱动和 setting 编写完成后，拷贝 *_utility.c 和 *_setting.h 到 SDK 对应目录中，并重新编译 SDK 生成 sensor 驱动库，生成文件位于 out/deploy/rootfs/usr/hobot/lib/sensor 中。
一般代码结构没有问题，即使 tuning_data 参数配置有不当的地方，框架也能正常加载 sensor驱动。如果 logcat 有 sensor so check 失败或者加载失败，则需要检查代码结构，是否按照 HBN 框架来编写。
用户程序
参考 SDK 已有的用户程序，包含 CIM、ISP 的参数配置，这些配置需要根据具体的 sensor 的分辨率，帧率，数据格式进行配置。下面列出文件中需要单独配置的部分，其余部分可保持默认值，无需关注。
mipi 配置
| 字段 | 描述 |
|---|---|
| rx_enable | MIPI 接收(RX) 设备使能，使能对应的 MIPI RX 端口，默认填 1。 注意 该字段不是配置 MIPI RX 端口号，只是使能 MIPI RX。 |
| phy | 0: 代表 mipi dphy。 |
| lane | mipi lane 数，目前每一个 MIPI RX 默认支持 4 lane。 |
| datatype | mipi 输入的数据格式，与 sensor 配置保持一致。 常见的如下： RAW8：0x2A RAW10: 0x2B RAW12: 0x2C YUV422 8-bit: 0x1E |
| fps | 帧率，供计算 MIPI 一些配置使用，按照 sensor 输出帧率填写即可，可从 FAE 获取。 |
| mipiclk | mipi 总传输率 (所有 LANE)，可从 FAE 获取，一般 FAE 提供 sensor init setting 时有描述。 |
| width | 输入图像 宽度 piexl。 |
| height | 输入图像 高度 piexl。 |
| linelenth | mipi linelenth， 根据 sensor 实际情况配置，可从sensor spec 寄存器读取，或者实际硬件测量。 |
| framelenth | mipi framelenth， 根据 sensor 实际情况配置，可从sensor spec 寄存器读取，或者实际硬件测量。 |
| settle | mipi settle， phy 的 settle 时间配置，可实际硬件测量。报 mipi phy 错时可调整， 0 - 120 范围。 |
| channel_num | mipi 虚拟通道 number，linear mode 填 1，HDR DOL2 mode 填 2。 |
| channel_sel[MIPIHOST_CHANNEL_NUM] | mipi 虚拟通道对应的 ipi channel。 |
商业版提供更完整的功能支持、更深入的硬件能力开放和专属的定制内容。为确保内容合规、安全交付，我们将通过以下方式开放商业版访问权限。
商业版本获取流程：
- 填写问卷：提交您的机构信息、使用场景等基本情况
- 签署保密协议（NDA）：我们将根据提交信息与您联系，双方确认后签署保密协议
- 内容释放：完成协议签署后，我们将通过私有渠道为您开放商业版本资料
如您希望获取商业版内容，请点击下方链接填写问卷，我们将在 3 ～ 5 个工作日内与您联系： https://horizonrobotics.feishu.cn/share/base/form/shrcnpBby71Y8LlixYF2N3ENbre
camera sensor 配置
| 字段 | 描述 |
|---|---|
| name[CAMERA_MODULE_NAME_LEN] | camera 模组名称，需要和 sensor lib名称对应，如：sensor 驱动名称为：libimx219.so，那么 name 为 imx219 |
| addr | sensor 设备地址，一般是 i2c 7位地址。 |
| sensor_mode | sensor 工作模式： 1：NORMAL_M，linear 模式 2：DOL2_M，hdr 2帧合成1帧 3：DOL3_M，hdr 3帧合成1帧 4: DOL4_M，hdr 4帧合成1帧 5: PWL_M，hdr 模式 sensor 内部合成 |
| gpio_enable | 是否使用 gpio 控制 camera sensor 的引脚，以满足 sensor 上下电的时序要求。如：使用 gpio 来控制 sensor XSHUTDN 引脚。注意：需要在 dts 中配置对应的 gpio number。 0: 不使用 gpio 来控制。 非 0: 使用 gpio 来控制 sensor，按照 bit 来使能 gpio 数量。 比如: 0x07 则代表使能 [a, b, c] 3 个 gpio。 |
| gpio_level | 如果选择 gpio_enable_bit，则可以配置 gpio_level 来控制 sensor 引脚高低电平。某个 gpio bit 与 sensor 管脚高低电平关系如下： 0: 先输出低电平，sleep 1s (休眠时间可以在 sensor 驱动文件 power_on 函数中，通过 usleep 自行定义)，再输出高电平。 1: 先输出高电平，sleep 1s，再输出低电平 比如：0x05 = 101，从 bit0 到 bit2 分别代表 gpio a 先输出高电平，再输出低电平，gpio b 先输出低电平，再输出高电平，gpio c 先输出高电平，再输出低电平。 注意：需要根据 sensor spec 上电时序来自定义。 |
| fps | sensor 帧率配置 |
| width | sensor 出图宽度 pixel |
| height | sensor 出图高度 piexl |
| format | sensor mipi 数据类型，常见的如下： RAW8：0x2A RAW10: 0x2B RAW12: 0x2C YUV422 8-bit: 0x1E |
| extra_mode | 模组索引配置，部分 sensor 驱动中会用到 |
| config_index | 功能配置，部分 sensor 驱动中会用到 |
| calib_lname | sensor 效果库路径，默认路径为 /usr/hobot/lib/sensor |
| end_flag | 固定为 CAMERA_CONFIG_END_FLAG |
vio 配置
| 字段1 | 字段2 | 字段3 | 描述 |
|---|---|---|---|
| VIN | cim | mipi_en | 使能 mipi 接口 |
| mipi_rx | mipi rx 端口号 | ||
| vc_index | mipi virtual index，mipi 虚拟通道，默认填写 0 即可 | ||
| ipi_channel | ipi channel number，linear mode 为 1， hdr mode dol2 为 2 | ||
| cim_isp_flyby | cim/sif online 到 isp。 0: sif offline 到 isp，数据经过 ddr。 1：sif online 到 isp，数据不经过 ddr。 | ||
| input channel | format | vin format，sensor 输出 format | |
| width | sensor 输出分辨率 宽度 pixel | ||
| height | sensor 输出分辨率 高度 pixel | ||
| output channel / ddr | ddr_en | 数据是否 dump 到 DDR | |
| wstride | 设置为 0，驱动会自动计算 wstride。 | ||
| format | 下 ddr 时，设置的 sensor format | ||
| buffers_num | cim/sif 下 ddr 的buffer number，设置为 1 - 6 | ||
| flags | 一般在程序设置 | ||
| HB_MEM_USAGE_CPU_READ_OFTEN | HB_MEM_USAGE_CPU_WRITE_OFTEN | HB_MEM_USAGE_CACHED | |||
| ISP | base | hw_id 和 slot_id | CIM 硬件直连 ISP 情况： hw_id 需要与 cim 的 rx_index 一一对应。 在sched_mode配置为1的情况下，CIM online ISP slot_id 取值0 ~ 3，与cim vc_index一一对应。 在sched_mode配置为2的情况下，slot_id 固定为0，cim vc_index可视sensor实际接入情况设置为0 ~ 3。 CIM DDR 连接 ISP 情况： hw_id 无限制，可视 sensor 实际接入情况和项目需要选择hw_id。 slot id只需从4开始到11即可。 注意：在多路压力场景下，采用CIM DDR的连接方式情况时，大分辨率的sensor通路连接尽量选择slot id取值较小的ISP通道上，可保证对sensor实时控制。 |
| sched_mode | ISP的工作模式， 1: 表示manual，软件调度的方式， 2: 表示passthru模式，全online独占ISP的工作模式。 | ||
| width | 输入图像高度 | ||
| height | 输入图像宽度 | ||
| frame_rate | 输入帧率，无实际效果 | ||
| algo_state | 2a 的开关参数 | ||
| output channel | stream_output_mode 和 axi_output_mode | isp 模式 |
板端运行程序
执行对应的测试程序
isp 图像预览
SDK 代码添加 tuning 程序
修改 /app/tuning_tool/scripts/tuning_menu.sh 文件，仿照已有的 sensor，进行添加。
ITEM_IMX219_RGGB="module:Raw10_IMX219_RDK-S100"
IMX219_RGGB_Raw10_IMX219_RDK-S100()
{
IDESC="imx219 rggb raw10 RDK-S100"
setup_case ${folder}/tuning_imx219_cim_isp_1080p
}
在 /app/tuning_tool/cfg/matrix 目录下建立 tuning_imx219_cim_isp_1080p 文件夹，并添加对应的 hb_j6dev.json mipi.json vpm_config.json 三个文件。
编译 SDK 系统代码，确保板端已经包含修改和添加的文件。
板端执行 tuning 程序
cd /app/tuning_tool/scripts
bash run_tuning.sh
# 按照交互页面提示，选择对应的 sensor
图像预览
-
点击此处下载图像浏览工具 hbplayer。
-

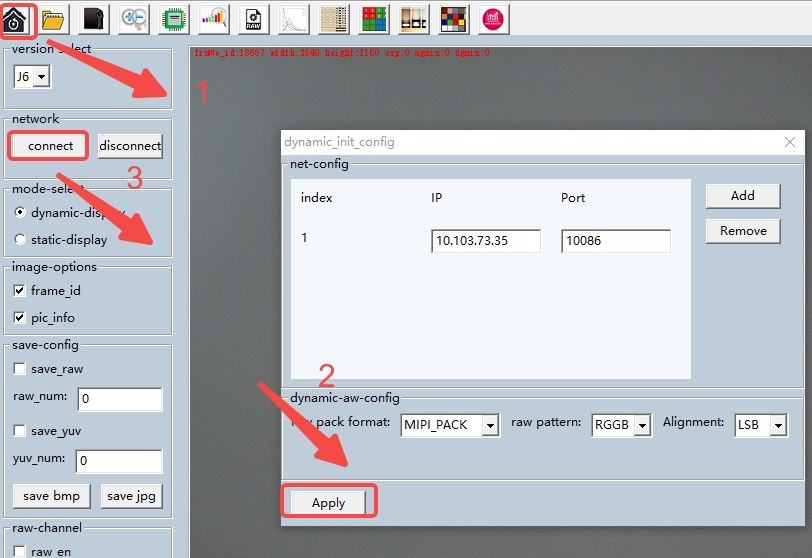

打开 hbplayer 并设置网络地址（PC需要与板子可以ping通），点 apply 设置生效，并点 connect 则可以看到实时视频流。实时预览操作示意如图所示。
错误码
下面是 sensor 常见的错误码及简单的排查方向：
| 错误码 | 定义 | 排查方向 |
|---|---|---|
| 203 | HB_CAM_INIT_FAIL | sensor 初始化失败，一般可能 i2c 不通，配置的 sensor mode 不支持 |
| 205 | HB_CAM_START_FAIL | sensor 启动失败，一般可能 i2c 不通，配置的 sensor mode 不支持 |
| 207 | HB_CAM_I2C_WRITE_FAIL | sensor i2c 不通。 |
| 217 | HB_CAM_SENSOR_POWERON_FAIL | sensor 上电失败，可能是 sensor gpio 配置错误。 |
| 218 | HB_CAM_SENSOR_POWEROFF_FAIL | sensor 下电失败，可能是 sensor gpio 配置错误。 |
FAQ

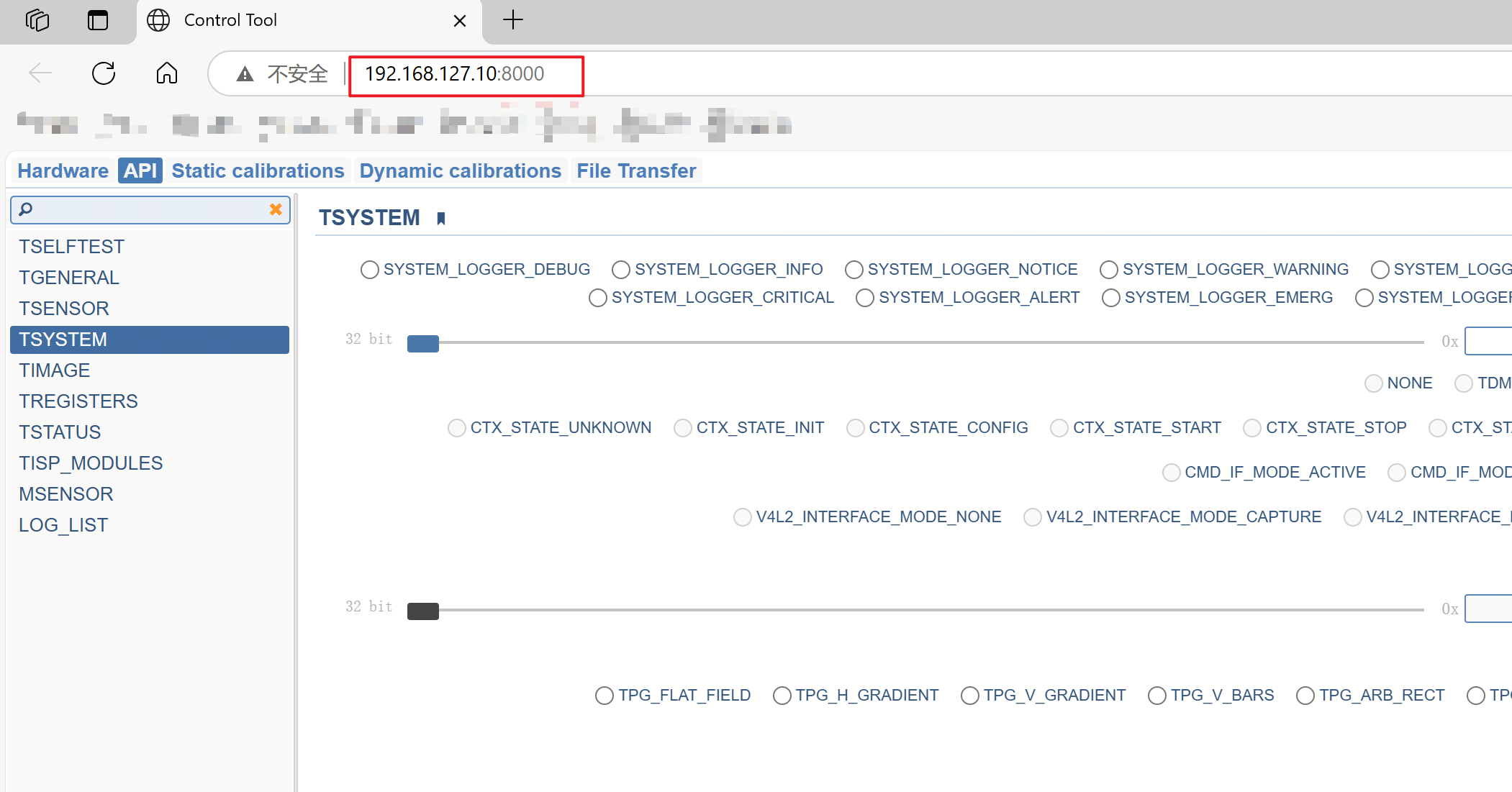

control-tool 使用说明
进入tuning 目录，cd /app/tuning_tool/control_tool
按照交互界面提示，执行启动脚本 sh server_isp*_8000.sh，ISP 硬件具有两个 IP 核，每个核可以单独运行，若需要启动 isp 的控制则运行脚本 sh server_isp0_8000.sh.

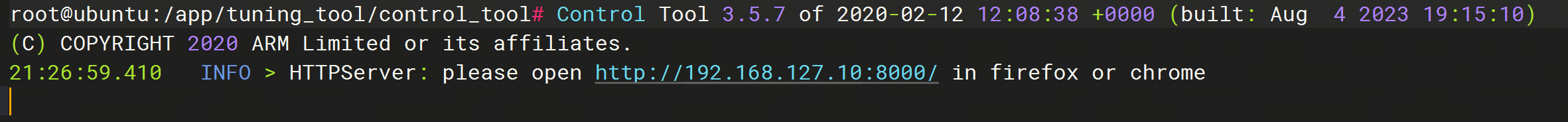

启动方式如图所示。

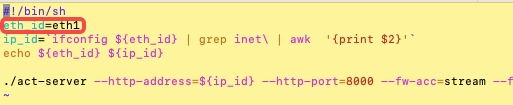

脚本会自动识别板子ip, 默认检查eth1网卡ip地址。若需要修改为启动eth0 网卡，修改脚本eth_id=eth0。修改位置如图所示。
修改通信地址示意图
HBN gmsl sensor 点亮
gmsl sensor驱动编写说明
本章节在 mipi camera 点亮说明的基础上，增加 gmsl 的差异部分。需要读者对 mipi camera 点亮说明及 gmsl 有一定的了解。
该部分内容以 RDK-S100 开发板 + AR0820 (SG8S-AR0820C-5300-G2A) 模组为例，进行讲解，其他硬件平台或者 camera 模组以实际情况为准。
资源准备
硬件资源：RDK-S100 开发板、camera 模组。
软件资源：系统 SDK、camera 驱动源码、sensor datasheet、sensor 的 initialize settings 、serdes datasheet 等。
RDK-S100 开发板 camera 相关硬件资源参考 mipi camera 对应部分即可，下面图片用于表示解串器的 port 顺序。
添加新 sensor 点亮步骤
参考 mipi camera 点亮步骤，这里只说明差异部分。
dts 修改
- sensor mclk 配置，GMSL sensor mclk 一般由加串器输出，HBN 需要在 sensor 驱动代码中配置，后面介绍 sensor 驱动文件时，将详细说明。
- gpio_poc，gpio_des，lpwm_chn 及其他 vcon 配置，如果使用 RDK-S100 硬件，也不用关注，目前 dts 已经配置完毕，仅在使用新硬件情况下，需要根据实际硬件情况进行修改，修改方式与 MIPI camera 一致。
sensor 驱动文件添加
代码位置：
sensor 驱动目录：hobot-camera/drivers/sensor
ar0820 驱动目录：hobot-camera/drivers/sensor/ar0820std
serial 驱动目录：hobot-camera/drivers/sensor/serial
deserial 驱动目录：hobot-camera/drivers/deserial
GMSL camera sensor 驱动需要实现的内容和 mipi 驱动类似，这里以 ar0820std 为例，解释差异部分。
其中 std 是HBN 后期重构的，长期维护的 sensor 驱动，所以建议参考 std 驱动，增加新模组配置。
static emode_data_t emode_data[MODE_TYPE_MAX] = {
...
[SENSING_M25F120D4G3_S0R0T7] = {
.serial_addr = 0x40, // serial i2c addr
.sensor_addr = 0x10, // sensor i2c addr
.eeprom_addr = 0x50, // eeprom i2c addr
.serial_rclk_out = 0, // 0: serial rclk disabl, 1: serial_rclk enable
.rclk_mfp = 0, // if serial_rclk_out = 1, the rclk output on rclk_mfp
},
};
通常一个解串器会连接 多个加串器和 sensor，而这些加串器和sensor，可能是相同的硬件，i2c 地址相同，为了区分各个加串器和 sensor，需要对其 i2c 地址进行重新映射。emode_data 中的 *_addr 是在 i2c 地址重新映射 过程中，提供器件的默认 i2c 地址。映射的新地址，将由应用程序中 *_addr 自定义。
在 serdes 模组中，sensor 需要的 mclk 可以由加串器来提供，也可以是外部晶振提供。前者情况需要将 serial_rclk_out 配置为 1，且 rclk_mfp 配置为对应的 mfp index，目前软件只配置了 MFP4，其他情况请咨询地瓜人员。后者情况将 serial_rclk_out 和 rclk_mfp 都配置为 0 即可。
emode (extra_mode) 配置
static const sensor_emode_type_t sensor_emode[MODE_TYPE_NUM] = {
SENSOR_EMADD(SUNNY_M25F120D12G3_S1R8T2, "0.0.1", "lib_CA82GB_pwl12_WS_Fov120.so", "0.22.10.20", &emode_data[SUNNY_M25F120D
12G3_S1R8T2]),
SENSOR_EMADD(SENSING_M27F120D12G3_S0R0T7, "0.0.1", "lib_ar0820RGGB_pwl12_Sens_Fov30.so", "0.22.9.13", &emode_data[SENSING_
M27F120D12G3_S0R0T7]),
SENSOR_EMADD(SUNNY_M25F120D12G3_S0R8T7E0, "0.0.1", "lib_CA82GB_pwl12_WS_Fov120.so", "0.22.10.20", &emode_data[SUNNY_M25F12
0D12G3_S0R8T7E0]),
SENSOR_EMADD(GALAXY_M25F120D12G2_S1R5T3E0, "0.0.1", "lib_CW_A82GB_A120_065_L_W20.so", "0.24.4.24", &emode_data[GALAXY_M25F
120D12G2_S1R5T3E0]),
SENSOR_EMADD(GALAXY_M25F30D12G2_S1R5T3E0, "0.0.1", "lib_CW_A82GB_A30_017_L_W20.so", "0.24.4.28", &emode_data[GALAXY_M25F30
D12G2_S1R5T3E0]),
//D4: YUV422, S0: MAX9295A, R0: sensor module isp reset MFP0 T7: sensor frame sync MFP7
SENSOR_EMADD(SENSING_M25F120D4G3_S0R0T7, "0.0.1", "lib_ar0820RGGB_pwl12_Sens_Fov30.so", "0.22.9.13", &emode_data[SENSING_M
25F120D4G3_S0R0T7]),
SENSOR_EMEND(),
};
在 HBN 代码中，将利用类似 SENSING_M25F120D4G3_S0R0T7 的 emode 字段，来解析出模组的基本信息，所以这个字段，需要根据模组实际情况填写，解析的基本规则如下： 第一个 “” 前面是模组厂名称，可以自定义。 第一个 “” 后面将根据关键字符进行解析
- M：加串器给 sensor 输出 mclk 的频率，单位为 MHZ，如 M25，且 serial_rclk_out 及 rclk_mfp 使能且配置正确后，加串器将输出 25Mhz 的 mclk。
- F：为模组 lens 的 FOV 大小，一般为了方便驱动中根据不同 lens 做一些逻辑判断。
- S：用于区分加串器类型，S0 代表 MAX9295A，S1 代表 MAX96717, S2 代表 MAX96717F
- D：用于区分 sensor 输出的 datatype，D4 代表 YUV422（mipi 类型为 0x1e），D8 代表 RAW8 （mipi 类型为 0x2a），D10 代表 RAW10 （mipi 类型为 0x2b），D12 代表 RAW12 （mipi 类型为 0x2c）
- N：用于配置加串器 mipi lane 的数目，默认为 4 lane。
- R：用于配置加串器 reset sensor 或者模组内部 ISP 等器件。如 R0，则代表加串器使用 MFP0 gpio 进行 reset。
- T：用于配置加串器触发 sensor 同步曝光。如 T7，则代表加串器使用 MFP7 去触发 sensor 进行同步曝光。
- L：用于配置加串器 link 速率，可以选择 3Gbps 或者 6Gbps，需要根据实际硬件配置来选择。如 L3，则代表选择 3Gbps。如果没有配置，则软件中根据加串器型号自动配置其支持的最大速率。
- I：用于表示 sensor 的接口，是否为 DVP 接口。如 I1，则表示 sensor 与加串器的接口为 DVP 接口，I0 或者不配置，则为 MIPI 接口。
- 其他字符的解析，一般用不到，特殊情况，可以咨询地瓜人员。
"0.0.1" 和 "0.22.9.13" 分别为 sensor 驱动版本号及 isp 效果库 so 的版本号，前期点亮阶段，可以忽略。
"lib_ar0820RGGB_pwl12_Sens_Fov30.so" 为选择 emode 的默认 isp 效果库 so，需要注意的是，在用户程序中，也可以通过 calib_lname 指定效果库名称，且优先级高于 emode 中的配置。
config_index 配置 HBN 框架通过 config_index 字段来配置一些功能，如写一些 emb data，配置mirror/flip，设置sensor 曝光等。
static SENSOR_CONFIG_FUNC sensor_config_index_funcs[B_CONFIG_INDEX_MAX] = {
[B_EMBEDDED_MODE] = sensor_config_index_embed_setting,
[B_TEST_PATTERN] = sensor_config_index_test_pattern,
[B_FLIP] = sensor_config_index_filp_setting,
[B_MIRROR] = sensor_config_index_mirror_setting,
[B_TRIG_STANDARD] = sensor_config_index_trig_mode,
[B_TRIG_SHUTTER_SYNC] = sensor_config_index_trig_shutter_mode,
};
typedef enum CONFIG_INDEX_B {
B_AE_DISABLE,
B_AWB_DISABLE,
B_TEST_PATTERN,
B_DPHY_PORTB,
B_DPHY_COPY,
B_EMBEDDED_MODE,
B_EMBEDDED_DATA,
B_TRIG_SOURCE,
B_TRIG_STANDARD,
B_TRIG_SHUTTER_SYNC,
B_TRIG_EXTERNAL,
B_DUAL_ROI,
B_MIRROR,
B_FLIP,
B_PWL_24BIT,
B_CONFIG_INDEX_MAX,
} camera_sensor_config_index_t;
在用户程序中，将有 config_index 字段，表示模组选择哪一些功能，对应的赋值则是按照 1 << CONFIG_INDEX_B 值来配置，如，选择 B_TRIG_STANDARD，则 config_index 赋值为 256 。
用户程序
该部分可以参考 mipi camera 配置，侧重于 deserial 的一些配置说明。这里的 deserial 字段为一些常用的配置。
deserial 配置
| 字段 | 描述 |
|---|---|
| name[CAMERA_MODULE_NAME_LEN] | deserial 名称，如 max96712 |
| addr | deserial 设备地址 |
| gpio_mfp[CAMERA_DES_GPIO_MAX] | MFP 的 GPIO功能选择，常见的 CAMERA_DES_GPIO_TRIG0 = 0, CAMERA_DES_GPIO_TRIG1 = 1, CAMERA_DES_GPIO_TRIG2 = 2, CAMERA_DES_GPIO_TRIG3 = 3, 如 .gpio_mfp[CAMERA_DES_GPIO_TRIG0] = 5, 则表示 SOC 输出的 LPWM 触发信号，连接到了解串器 MFP5 管脚上。 |
| link_desp[CAMERA_DES_LINKMAX][CAMERA_DES_PORTDESP_LEN] | 各Link连接模组的配置描述，多进程需要使用，单进程可选。格式为：name:extra_mode@config_index 如： strcpy(g_deserial_config[0].link_desp[0], "ar0820std:5@256"); 则代表：port0 选择的为 ar0820 模组，emode 为 5， config_index 为 256。 |
| poc_cfg_t | 参见 poc 配置 |
| mipi_config_t | 参见 mipi camera 对应的配置，注意 extra_mode 和 config_index 配置。 |
| end_flag | 固定为 DESERIAL_CONFIG_END_FLAG |
poc 配置
| 字段 | 描述 |
|---|---|
| name[CAMERA_MODULE_NAME_LEN] | poc 名称，如：max20087 |
| addr | poc 设备 i2c 地址 |
| poc_map | poc 与 link 的 map 关系，需要根据硬件原理图来进行配置，SDK 硬件为：0x1320 |
| end_flag | 固定为 POC_CONFIG_END_FLAG |
板端运行程序，isp 图像预览等部分请参考 mipi camera 点亮说明。
V4L2 sensor 点亮
V4L2 sensor驱动编写说明
S100 Camsys sensor v4l2 驱动软件框架为标准的v4l2 sub device驱动。
下面以IMX219驱动为例，介绍MIPI直连sensor v4l2 驱动开发流程，imx219驱动源码位于：kernel/drivers/media/i2c/imx219.c
####定义sensor私有结构体 imx219私有结构体如下：
struct imx219 {
struct v4l2_subdev sd;
struct media_pad pad;
struct i2c_client *i2c_client;
...
struct v4l2_ctrl *xxx_ctrl;
...
};
sd: v4l2 sub device 句柄，用于操作subdev ops； pad: media pad，用于和后级模块建立media链接关系； i2c_client: i2c client 句柄，用来通过i2c总线与sensor交互； xxx_ctrl: v4l2控制属性，例如exposure、flip、blank控制，非必须实现；
V4L2回调函数实现
符合v4l2标准的sensor驱动需要实现一些ops函数，V4L2框架会通过ops函数控制sensor
static const struct v4l2_subdev_ops imx219_subdev_ops = {
.core = &imx219_core_ops,
.video = &imx219_video_ops,
.pad = &imx219_pad_ops,
};
实现v4l2 subdev ops回调，其中包含core ops、video ops、pad ops。
static const struct v4l2_subdev_pad_ops imx219_pad_ops = {
.enum_mbus_code = imx219_enum_mbus_code,
.get_fmt = imx219_get_pad_format,
.set_fmt = imx219_set_pad_format,
.enum_frame_size = imx219_enum_frame_size,
};
pad ops定义了一些格式配置、格式协商的回调接口，必须实现。
static const struct v4l2_subdev_video_ops imx219_video_ops = {
.s_stream = imx219_set_stream,
};
video ops主要定义了sensor开关流的接口，必须实现。
static const struct v4l2_subdev_core_ops imx219_core_ops = {
.subscribe_event = v4l2_ctrl_subdev_subscribe_event,
.unsubscribe_event = v4l2_event_subdev_unsubscribe,
};
core ops定义了一些如ioctl event实现等，可选实现。
static const struct v4l2_subdev_internal_ops imx219_internal_ops = {
.open = imx219_open,
};
internal ops主要定义了一些ops用于管理子设备的生命周期，按需实现open、close、release等回调。
sensor probe函数
static int imx219_probe(struct i2c_client *client)
{
imx219 = devm_kzalloc(&client->dev, sizeof(*imx219), GFP_KERNEL); // 1
if (!imx219)
return -ENOMEM;
...
v4l2_i2c_subdev_init(&imx219->sd, client, &imx219_subdev_ops); // 2
imx219->sd.flags |= V4L2_SUBDEV_FL_HAS_DEVNODE |
┆ V4L2_SUBDEV_FL_HAS_EVENTS;
imx219->sd.entity.function = MEDIA_ENT_F_CAM_SENSOR;
imx219->pad.flags = MEDIA_PAD_FL_SOURCE;
ret = media_entity_pads_init(&imx219->sd.entity, 1, &imx219->pad); // 3
ret = v4l2_async_register_subdev_sensor(&imx219->sd); // 4
...
}
- 初始化sensor结构体，分配内存；
- 初始化一个 v4l2 subdev，并绑定到 I2C client；
- 初始化 media entity 的 pad 信息，让media controller知道当前sensor有一个输出pad，可以连接到后级模块；
- 异步注册，把当前sensor subdev注册到v4l2框架；
sensor device tree
S100默认加载imx219设备树，设备树组织格式如下面所示，如果接入其他的mipi sensor，需要以dts overlay的方式覆盖掉imx219的dts。
&i2c1 {
status = "okay";
imx219@10 {
status = "okay";
compatible = "sony,imx219";
...
reg = <0x10>; // sensor i2c地址
...
port {
cam_to_mipi_csi0: endpoint { // MIPI 相关属性
remote-endpoint = <&rdk_s100_mipi_csi0_from_cam>; // 对接到mipi RX0
clock-lanes = <0>;
data-lanes = <1 2>;
link-frequencies =
/bits/ 64 <456000000>;
virtual-channel = <0>;
};
};
};
};
&mipi_host0 {
ports {
port@0 {
rdk_s100_mipi_csi0_from_sensor0: endpoint {
remote-endpoint = <&sensor0_to_mipi_csi0>;
clock-lanes = <0>;
data-lanes = <1 2>; // mipi data lane 为 2lane
lane-rate = <1728>; // mipi 速率
vc_id = <0>; // sensor 输出的 virtual channel
emb-en = <1>; // sensor 输出是否包含 embedded data
};
};
};
};
V4L2 GMSL SerDes接口调用说明
S100 Camsys支持接入美信加串器的sensor，camera子板默认搭载美信解串器MAX96712。GMSL sensor同样作为一个v4l2 subdev接入v4l2框架，这里加串器及解串器驱动为gmsl sensor驱动提供操作函数集，不实现为v4l2 subdev。
serdes 相关的一些数据结构及回调函数定义在 kernel/include/media/i2c/serdes_core.h，需要包含该头文件，#include <media/i2c/serdes_core.h> 本小结以0820C GMSL sensor为例，介绍camsys gmsl sensor开发。 ####sensor结构体新增成员
struct ar0820 {
...
struct serdes_device *ser_dev;
struct serdes_device *dser_dev;
struct serdes_ctx g_ctx;
..
};
sensor驱动需要包含ser_dev与dser_dev两个结构体，用来操作加串和解串; 需要包含serdes contex g_ctx成员，用来保存serdes相关属性，其中主要使用的结构体成员说明如下：
struct serdes_ctx {
u32 serdes_csi_link; // 在 sensor 驱动中保存解串器的port 值
u32 ser_reg; //加串器i2c地址映射目标值
u32 sdev_reg; // sensor 实际i2c地址
u32 sdev_def; // sensor i2c地址映射目标值
struct device *sen_dev;
u32 lane_num; // 在 sensor 驱动中保存 sensor与加串器连接的mipi data lane数
u32 data_type; // 在 sensor 驱动中保存 sensor输出的数据类型
u32 dst_vc; // 在 sensor 驱动中保存 sensor输出的virtual channel
};
serdes回调函数
加串器与解串器都提供了下面的回调函数，供sensor driver中调用，调用需要使用SERDES_OP宏
/* 默认返回值大于等于 0 代表操作成功，返回值小于 0 则代表操作失败 */
struct serdes_ops {
/* 加串器和解串器做初始化用，只下一些基础配置 */
int (*init)(struct serdes_device *serdes_dev);
/* 目前是给 d457 -> max9295a 做额外初始化用，将 max929a 4个 pipe 都使能 */
int (*init_ex)(struct serdes_device *serdes_dev);
/* 预留 */
int (*reset)(struct serdes_device *dev);
/* 将解析的 dts 值，通过 serdes_ctx 传递给加串器和解串器 */
int (*set_ctx)(struct serdes_device *serdes_dev,
┆ struct serdes_ctx *ctx);
/* 用于解串器建立 link 使用，默认 setting 是没有使能 link，在该ops 中会使能 link */
int (*setup_link)(struct serdes_device *serdes_dev,
┆ struct device *sen_dev);
/* remote_contrl_get -> map_addr -> remote_contrl_put 配套使用，在 sensor/加串器 地址重映射期间，保证 sensor/加串器 的稳定性 */
int (*remote_contrl_get)(struct serdes_device *serdes_dev,
┆struct device *sen_dev);
int (*remote_contrl_put)(struct serdes_device *serdes_dev);
/* 加串器调用，重新映射加串器和sensor 的i2c 地址 */
int (*map_addr)(struct serdes_device *serdes_dev);
/* 加串器拉高某个 mfp */
int (*enable_mfp)(struct serdes_device *serdes_dev, uint8_t gpio_index);
/* 加串器拉低某个 mfp */
int (*clear_mfp)(struct serdes_device *serdes_dev, uint8_t gpio_index);
/* 解串器打开 mipi tx，开始出流，加串器默认是 打开的，所以无需主动调用 */
int (*set_stream)(struct serdes_device *serdes_dev,
struct device *sen_dev, int enable);
/* 解串器和加串器配置 gmsl video pipe 属性，属性由 dts 解析得到，默认配置加串器/解串器 pipe-z */
int (*set_pipe)(struct serdes_device *serdes_dev,
struct device *sen_dev);
/* 针对复杂场景，解串器和加串器配置 gmsl video pipe 数据，可根据每个 pipe 灵活配置 */
int (*set_pipe_ex)(struct serdes_device *serdes_dev, struct device *sen_dev,
uint8_t pipe, uint8_t vc_id, uint8_t data_type);
/* 通过 virtual channel 值，查看解串器是否还有空余的 pipe，返回空余的 pipe id(0-3)，
d457 sensor 在出流前使 用，与 release_pipe_id 配套使用 */
int (*get_pipe_id)(struct serdes_device *serdes_dev,
uint8_t vc_id);
/* 使用完解串器 video pipe，释放对应的 video pipe*/
int (*release_pipe_id)(struct serdes_device *serdes_dev,
uint8_t pipe_id);
};
- 在sensor probe中需要调用一些serdes的ops来做一些软件初始化，解析 dts 值，并通过 set_ctx 分别传递给加串器和解串器驱动。
ret = SERDES_OP(priv->ser_dev, set_ctx, priv->ser_dev, &priv->g_ctx);
ret = SERDES_OP(priv->dser_dev, set_ctx, priv->dser_dev, &priv->g_ctx);
分别调用加串器和解串器的set_ctx函数与加解串器建立软件上的链接关系；
ret = SERDES_OP(priv->dser_dev, init, priv->dser_dev);
ret = SERDES_OP(priv->dser_dev, setup_link, priv->dser_dev, sen_dev);
ret = SERDES_OP(priv->dser_dev, remote_contrl_get, priv->dser_dev,
ret = SERDES_OP(priv->ser_dev, map_addr, priv->ser_dev);
ret = SERDES_OP(priv->dser_dev, remote_contrl_put, priv->dser_dev);
ret = SERDES_OP(priv->ser_dev, init, priv->ser_dev);
ret = SERDES_OP(priv->ser_dev, set_pipe, priv->ser_dev, sen_dev);
ret = SERDES_OP(priv->dser_dev, set_pipe, priv->dser_dev, sen_dev);
ret = SERDES_OP(priv->ser_dev, clear_mfp, priv->ser_dev,
priv->mfp_reset);
ret = SERDES_OP(priv->ser_dev, enable_mfp, priv->ser_dev,
priv->mfp_reset);
调用ops做一些加解串器link、addr、pipe、mfp等初始化； 2. 在s_stream中配置解串器开流，加串器mfp使能等：
SERDES_OP(priv->ser_dev, enable_mfp, priv->ser_dev,priv->mfp_trigger);
SERDES_OP(priv->dser_dev, set_stream, priv->dser_dev, sen_dev, 1);
sensor device tree
S100 v4l2 gmsl sensor默认加载0820c的dts，gmsl sensor设备树组织格式如下面所示：
ar0820@11 {
compatible="d-robotics,ar0820";
reg = <0x11>; // map后的地址
addr = <0x10>; // sensor i2c实际地址
......
mfp-reset = <0>; // reset连接到加串器的mfp
mfp-trigger = <7>;// trigger pin链接到加串器的mfp
d-robotics,serdes-ser-device = <&ser_a>; // 链接至linkA上的加串
d-robotics,serdes-dser-device = <&dser>; // 接入deserial
status = "okay";
port {
cam_0_to_mipi_csi4: endpoint { // 接入mipi rx4
remote-endpoint = <&mipi_csi4_from_cam_0>;
virtual-channel = <0>;
};
};
};
Sensor dtbo 文件编写配置说明
S100 uboot 支持 DTB Overlay 功能，可以在不修改当前启动使用的dts文件的情况下，通过编写配置对应的dtbo文件。对当前启动使用的dtb文件进行增/改（不支持删减）的功能
sensor dtbo 文件生成
- 编写dtso文件
#include <dt-bindings/gpio/gpio.h>
/dts-v1/;
/plugin/;
/ {
fragment@1 {
target-path = "/soc/i2c@39450000/";
__overlay__ {
status = "okay";
d457@11 {
compatible="intel,d4xx";
reg = <0x11>;
def-addr = <0x10>;
width = <640>;
height = <480>;
cam-type = "Depth";
data_type = <0x2e>;
lane_num = <2>;
vc_id = <0>;
d-robotics,serdes-ser-device = <&ser_a>;
d-robotics,serdes-dser-device = <&dser>;
status = "okay";
port {
sensor_0_to_mipi_csi4: endpoint {
remote-endpoint = <&mipi_csi4_from_sensor_0>;
virtual-channel = <0>;
};
};
};
};
};
};
- 在板端编译生成dtbo
- 安装dtc 工具
sudo apt install device-tree-compiler -y
- 预处理dtso 文件
#当编写的dtso中include 头文件 或者 有定义时，才需要用以下命令预处理dtso文件
#获取dts 头文件路径
HEADER_DIR=$(find /usr/src -maxdepth 1 -type d -name "linux-headers-*" | sort -Vr | head -n 1)
DTS_HEAD_PATH="$HEADER_DIR/include"
#将编写的dtso文件预处理生成dtbi文件
cpp -nostdinc -I "$DTS_HEAD_PATH" sample.dtso > sample.dtbi
- 编译生成dtbo 文件 如果有dtbi文件，则通过dtbi文件生成最终的dtbo文件
dtc -q -@ -I dts -O dtb -o sample.dtbo sample.dtbi
如果没有dtbi文件，则通过编写的dtso文件生成最终的dtbo文件
dtc -q -@ -I dts -O dtb -o sample.dtbo sample.dtso
sensor dtbo 开机自动生效配置
-
将编译生成的dtbo 文件放置到 /boot/overlays 目录下 若板端没有/boot/overlays目录，用户可自行添加/boot/overlays 目录， 或者通过安装hobot-camera.deb 来获取/boot/overlays 目录 和 d457 sensor dtbo 文件
-
修改config.txt 文件，配置要添加的dtbo文件 若该位置没有config.txt文件， 用户可自行添加config.txt 文件
按照下面的方法，修改config.txt
dtbo_file_path=/overlays/v0p5_d457_2v_depth_color.dtbo -
重启板子，使能配置的dtbo文件。在debug 版本的uboot log中，可以检查加载dtbo 的情况
Sensor gain LUT表编写说明
RAW格式的sensor，对接到S100 ISP图像系统，除了编写sensor v4l2 驱动，另外需要制作一个so，存放sensor增益lut转换表，包括again lut、dgain lut等。人眼对亮度的感知更接近对数尺度而非线性尺度，dB单位更符合这种感知，S100 ISP这里sensor增益lut表存放的gain数组，需要存放db单位连续的sensor gain 寄存器配置值，供ISP调节sensor增益时找到对应的sensor寄存器值，下发到sensor。下面以imx219为例，介绍v4l2 sensor lut so如何制作。
imx219 sensor gain lut表制作目录在sdk中位于hobot-camera/v4l2/v4l2_helper/imx219_v4l2;
- 添加<sensor_name>_camera_helper.c文件、Makefile及版本文件version.mk
imx219_v4l2
├── imx219_camera_helper.c
├── Makefile
└── version.mk
- 在xxx_helper.c文件中，制作again lut表及dgain lut表，lut表为一个uint32类型的数组，最多256个成员，每个成员为gain寄存器的配置值，相邻成员对应的db要连续，以imx219为例：
static uint32_t imx219_again_lut[] = {
0x00, // 0db
0x05, // 约0.2db
0x0B, // 约0.4db
0x0F, // 约0.6db
0x15, // 约0.8db
......
0xE7, // 约20.4db
0xE8, // 约20.6db
0xffff, // end flag
};
static uint32_t imx219_dgain_lut[] = {
0x0100, // 0db
0x0106, // 约0.2db
0x010c, // 约0.4db
0x0112, // 约0.6db
......
0x0f53, // 约23.6db
0x0fa9, // 约23.8db
0x0fd9, // 约24.0db
0xffff, // end flag
};
lut表最后一个成员固定为0xffff。
- 编写again index to reg、dgain index to reg callback函数，及获取callback的接口，复用219的即可：
typedef uint32_t (*AGainIndexToReg_t)(uint8_t); // 传入uint8 index，获得uint32 sensor寄存器配置值
typedef uint32_t (*DGainIndexToReg_t)(uint8_t); // 同上
typedef struct {
AGainIndexToReg_t again_index_to_reg_callback;
DGainIndexToReg_t dgain_index_to_reg_callback;
} Callbacks; // callback结构体，不需要更改
uint32_t again_index_to_reg_function(uint8_t isp_index)
{
if (isp_index >= sizeof(imx219_again_lut)/sizeof(uint32_t))
isp_index = sizeof(imx219_again_lut)/sizeof(uint32_t) - 1;
return imx219_again_lut[isp_index];
}
uint32_t dgain_index_to_reg_function(uint8_t isp_index)
{
if (isp_index >= sizeof(imx219_dgain_lut)/sizeof(uint32_t))
isp_index = sizeof(imx219_dgain_lut)/sizeof(uint32_t) - 1;
return imx219_dgain_lut[isp_index];
}
Callbacks cb = {again_index_to_reg_function,
dgain_index_to_reg_function,};
//get_index_to_reg_callbacks
Callbacks* get_index_to_reg_callbacks() {
return &cb;
}
生成的so命名为lib<sensor_name>_v4l2.so，运行时会自动匹配并dlopen该so，调用符号最终获取到lut表。
曝光同步sensor驱动说明
S100 camsys serdes提供了trigger相关接口，sensor驱动中可以调用来配置lpwm硬件、使能lpwm。 硬件同步曝光目前仅支持gmsl sensor，sensor dts中需要配置正确的trigger mfp管脚。
SERDES_OP(priv->dser_dev, trigger_cfg, priv->dser_dev, sen_dev, period, duty);
在sensor的初始化配置format格式中调用trigger_cfg，下发lpwm配置 period单位为ns，计算方式为（1000000/fps)*1000 duty单位为ns，没有特殊要求可以配置为10000
SERDES_OP(priv->dser_dev, trigger_enable, priv->dser_dev, sen_dev, enable);
在stream开关流时，调用trigger_enable打开或关闭lpwm输出
