5.2.7 工具

图像发布工具

功能介绍

图片发布工具支持批量读取本地图片或视频文件，并按照ROS消息格式发布，从而提高算法调试和部署效率。

对于图片发布，支持读取JPEG/JPG/PNG/NV12格式的图片，发布压缩图片或者将压缩图片转换为NV12格式进行发布。

对于视频发布，支持H264/H265/MP4格式，读取视频文件后提取相关的视频流进行发布。

代码仓库: (https://github.com/D-Robotics/hobot_image_publisher.git)

支持平台

平台	运行方式
RDK X3, RDK X3 Module	Ubuntu 20.04 (Foxy), Ubuntu 22.04 (Humble)
RDK X5, RDK X5 Module, RDK S100	Ubuntu 22.04 (Humble)
RDK Ultra	Ubuntu 20.04 (Foxy)
X86	Ubuntu 20.04 (Foxy)

caution

X86平台不支持将H.264、H.265视频解码为NV12格式，因此H.264、H.265视频发布功能无法在X86平台展示。 RDK Ultra不支持将H.264视频解码为NV12格式，因此H.264视频发布功能无法在RDK Ultra平台展示。

准备工作

RDK平台

RDK已烧录好Ubuntu 20.04/Ubuntu 22.04系统镜像
RDK已成功安装tros.b
可以通过网络访问RDK的PC

X86平台

X86环境已配置Ubuntu 20.04系统镜像
X86环境已安装X86版本 tros.b

图片发布使用介绍

循环读取本地的一张NV12格式图片并发布，使用图像编解码模块将图片压缩编码成JPEG格式，在PC的Web端展示图片。

RDK/X86平台

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# 从tros.b的安装路径中拷贝出运行示例需要的图片文件
cp -r /opt/tros/${TROS_DISTRO}/lib/hobot_image_publisher/config/ .

# 启动launch文件
ros2 launch hobot_image_publisher hobot_image_publisher_demo.launch.py

图片发布结果分析

在运行终端输出如下信息：

[INFO] [launch]: All log files can be found below /root/.ros/log/2022-08-19-12-58-02-288516-ubuntu-24492
[INFO] [launch]: Default logging verbosity is set to INFO
webserver has launch
[INFO] [hobot_image_pub-1]: process started with pid [24511]
[INFO] [hobot_codec_republish-2]: process started with pid [24513]
[INFO] [websocket-3]: process started with pid [24519]

输出log显示出webserver已启动，hobot_image_pub、hobot_codec_republish、websocket都正常运行

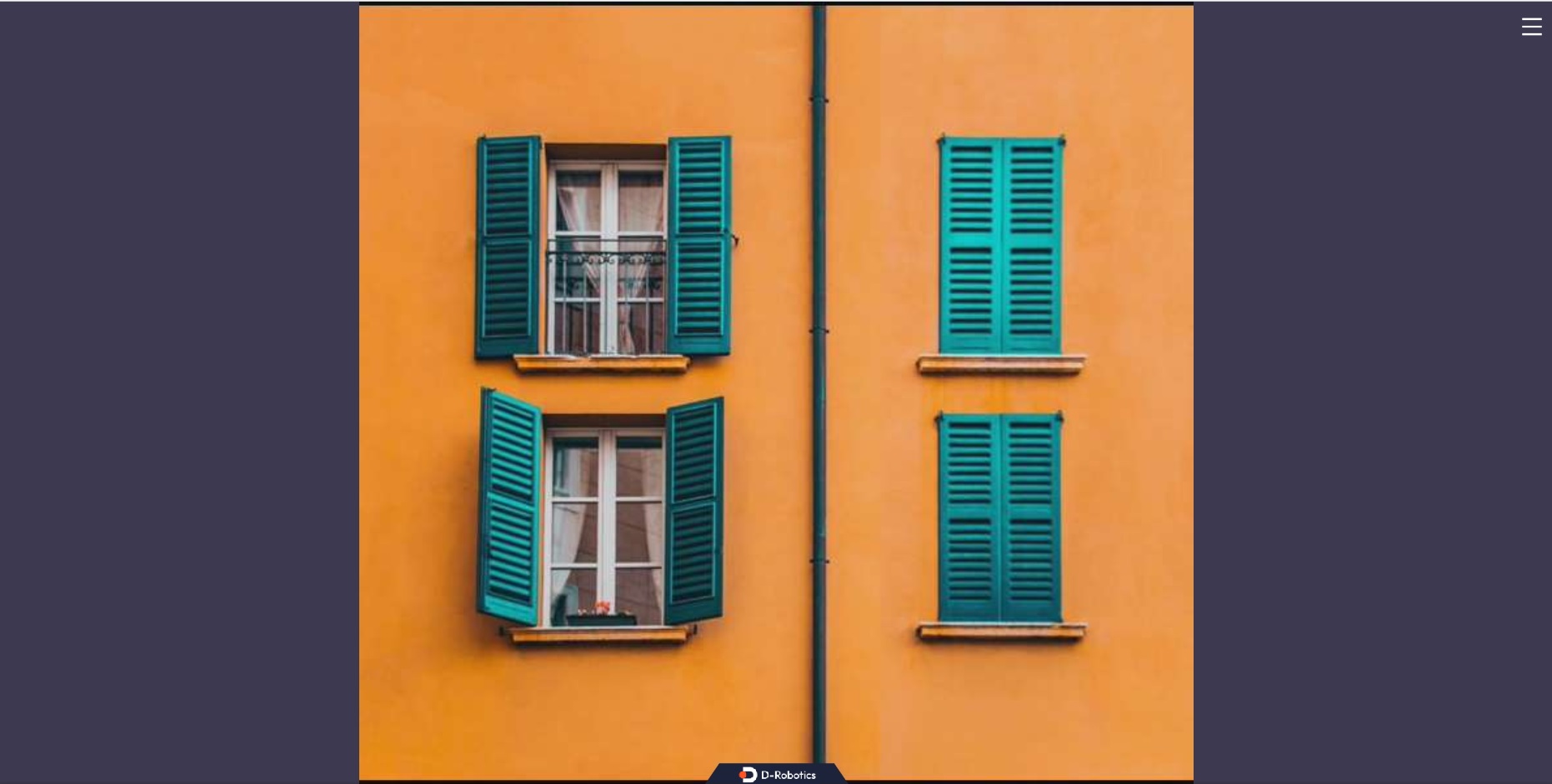

在PC端的浏览器输入 http://IP:8000 即可查看图像展示效果（IP为RDK/X86设备的IP地址）：

hobot_img_pub

视频发布使用介绍

读取本地video.list文件，获取list文件中的视频文件路径，循环读取视频文件并发布，先使用图像编解码模块将视频流解码成NV12格式图片，再使用图像编解码模块将图片压缩编码成JPEG格式，在PC的Web端展示图片。

RDK平台

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# 从tros.b的安装路径中拷贝出运行示例需要的图片文件
cp -r /opt/tros/${TROS_DISTRO}/lib/hobot_image_publisher/config/ .

# 启动launch文件
ros2 launch hobot_image_publisher hobot_image_publisher_videolist_demo.launch.py

X86平台

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# 从tros.b的安装路径中拷贝出运行示例需要的图片文件
cp -r /opt/tros/${TROS_DISTRO}/lib/hobot_image_publisher/config/ .

# 启动图片发布节点，使用本地MP4格式视频文件进行发布（可以根据自己的需求进行参数配置），暂不支持Web端显示
/opt/tros/${TROS_DISTRO}/lib/hobot_image_publisher/hobot_image_pub --ros-args -p image_source:=./config/video.list -p fps:=30 -p image_format:=mp4

视频发布结果分析

在运行终端输出如下信息：

[INFO] [launch]: All log files can be found below /root/.ros/log/2022-10-22-21-44-03-663907-ubuntu-702475
[INFO] [launch]: Default logging verbosity is set to INFO
webserver has launch
[INFO] [hobot_image_pub-1]: process started with pid [702597]
[INFO] [hobot_codec_republish-2]: process started with pid [702599]
[INFO] [hobot_codec_republish-3]: process started with pid [702601]
[INFO] [websocket-4]: process started with pid [702603]

输出log显示出webserver已启动，hobot_image_pub、hobot_codec_republish、websocket都正常运行

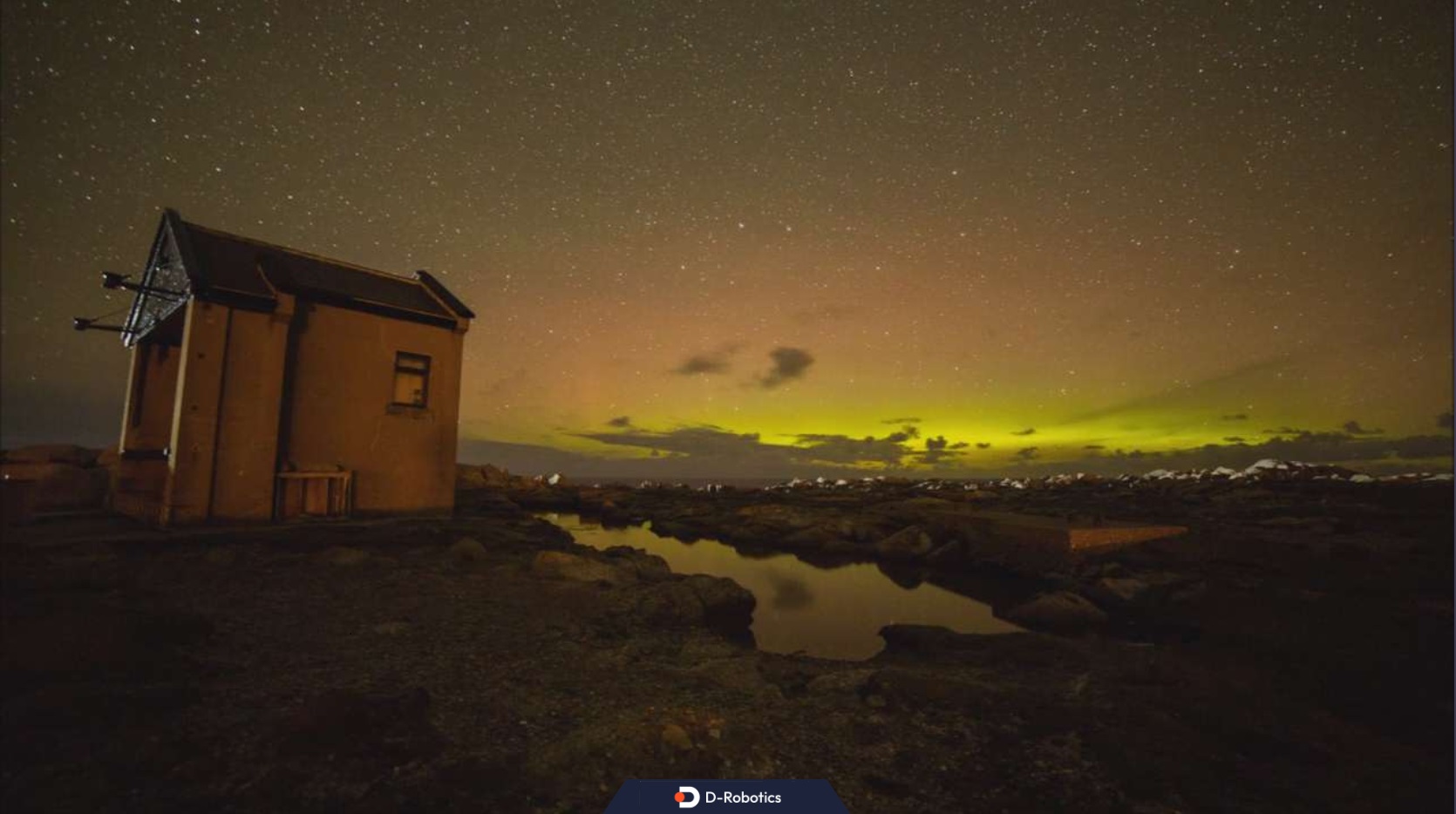

在PC端的浏览器输入 http://IP:8000 即可查看图像展示效果（IP为RDK/X86设备的IP地址）：

hobot_img_pub

Trigger记录工具

功能介绍

所谓Trigger，是在设定好已有Trigger机制基础上，监测Trigger模块订阅的消息变化，例如检测框结果数量变化，小车控制信息变化等，触发对应Trigger事件，记录指定时间区间内的ROS2消息，从而帮助开发人员定位和复现机器人场景中的感知、规控等问题。

trigger_node package 是D-Robotics基于ROS2开发的Trigger基础模块，用于在触发Trigger事件后，获取指定rosbag数据的功能包。package支持直接订阅ai_msg/msg/PerceptionTargets类型的话题，在话题回调函数中，判断是否触发Trigger事件，并记录Trigger事件相关的rosbag包，最后将Trigger事件信息保存，并发布std_msg/msg/String类型的Trigger事件话题。

本章节展示的示例，是D-Robotics在自定义trigger基础模块基础上，开发的Trigger模块使用示例。本示例展示的功能，是订阅垃圾检测框信息，根据垃圾检测框的数量是否大于等于3，判断是否触发Trigger事件。若检测框数量大于等于3，则触发Trigger事件。

代码仓库：(https://github.com/D-Robotics/hobot_trigger.git)

应用场景：机器人数据闭环链路，机器人Trigger事件上报场景，可配合感知、规控等任务，记录Trigger事件发生时的rosbag数据。

支持平台

平台	运行方式	示例功能
RDK X3, RDK X3 Module	Ubuntu 20.04 (Foxy), Ubuntu 22.04 (Humble)	· 启动MIPI/USB摄像头，触发记录的rosbag数据记录在本地

使用说明

Trigger初始化配置说明

Trigger基础模块，定义了初始化配置需要的参数。

config_file配置文件格式为json格式，具体配置如下：

{
  "domain": Trigger事件domain。如扫地机、人型机等，Trigger类型不同，通过domain区分不同领域类型机器人Trigger。

  "desc": Trigger模块描述信息。

  "duration_ts_back": 录制Trigger发生后持续时长。

  "duration_ts_front": 录制Tirgger发生前持续时长。

  "level": Trigger事件的优先级, 多个不同Trigger发生时, 可利用一个总节点，筛选一些高优或低优的Trigger事件。

  "src_module_id": 发生Trigger的模块ID, 用于管理不同的Trigger模块, 满足业务不同Trigger模块管理需求。

  "status": Trigger状态, '0': 关闭, '1': 打开。

  "strategy_version": Trigger模块策略的版本号。

  "topics": 需要记录的话题list，包含话题名。

  "trigger_type": Trigger类型ID。每个Trigger模块并不是只有一种触发情况，比如检测到2个垃圾触发是一种类型，检测到3个垃圾是一种类型。

  "unique_id": 设备唯一标识。

  "version": Trigger模块版本信息。

  "extra_kv": 其他冗余扩展信息可记录在此。
}

Trigger事件触发配置说明

在trigger_node基类中，定义了Config结构体，其中部分配置与初始化时Trigger配置保持一致，剩下内容需由Trigger触发时根据实际情况填充。

用户基于Trigger_node进行二次开发时，仅需要在每次Trigger发生时，实例化一个结构体变量，将Trigger发生时的相关信息填入结构体变量，如 "timestamp"、"gps_pos"等，送入Trigger事件记录队列 "requests_"中。

在此基础上，用户就可以开发自定义的Trigger模块，更多信息请在代码仓库中参考 trigger_node_example 的实现方式。

代码仓库：(https://github.com/D-Robotics/hobot_trigger.git)

结构体信息如下：

struct Config {
  std::string domain;       // Trigger事件domain
  std::string desc;         // Trigger描述信息
  long duration_ts_back;    // 录制Trigger 发生后持续时长
  long duration_ts_front;   // 录制tirgger 发生前持续时长
  GPS_POS gps_pos;          // GPS定位
  int level;                // 优先级
  std::string rosbag_path;  // Trigger发生后rosbag本地文件路径
  int src_module_id;        // 发生Trigger的模块
  int status;               // Trigger状态
  std::string strategy_version; // 策略版本号
  long timestamp;           // Trigger发生时间戳
  std::vector<std::string> topics;    // 需要记录的话题list，包含话题名和话题类型
  int trigger_type;         // Trigger类型
  std::string unique_id;    // 设备唯一标识
  std::string version;      // Trigger版本信息
  std::vector<EXTRA_KV> extra_kv;   // 额外信息
};

准备工作

RDK平台

RDK已烧录好Ubuntu 20.04/Ubuntu 22.04系统镜像。
RDK已成功安装TogetheROS.Bot。

使用介绍

RDK平台

使用MIPI摄像头发布图片

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 安装mcap包
apt install ros-humble-rosbag2-storage-mcap

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# 从tros的安装路径中拷贝出运行示例需要的配置文件。
cp -r /opt/tros/${TROS_DISTRO}/lib/mono2d_trash_detection/config/ .
cp -r /opt/tros/${TROS_DISTRO}/lib/trigger_node_example/config/ .

# 配置MIPI摄像头
export CAM_TYPE=mipi

# 启动launch文件
ros2 launch trigger_node_example hobot_trigger_example.launch.py

使用usb摄像头发布图片

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# 从tros的安装路径中拷贝出运行示例需要的配置文件。
cp -r /opt/tros/${TROS_DISTRO}/lib/mono2d_trash_detection/config/ .
cp -r /opt/tros/${TROS_DISTRO}/lib/trigger_node_example/config/ .

# 配置USB摄像头
export CAM_TYPE=usb

# 启动launch文件
ros2 launch trigger_node_example hobot_trigger_example.launch.py

结果分析

使用mipi摄像头发布图片

package初始化后，在终端输出如下信息：

  [INFO] [launch]: All log files can be found below /root/.ros/log/2023-05-13-17-31-53-158704-ubuntu-2981490
   [INFO] [launch]: Default logging verbosity is set to INFO
   [INFO] [trigger_node_example-1]: process started with pid [2981766]
   [trigger_node_example-1] [WARN] [1683970314.850652382] [hobot_trigger]: Parameter:
   [trigger_node_example-1]  cache_path: /home/hobot/recorder/
   [trigger_node_example-1]  config_file: config/trigger_config.json
   [trigger_node_example-1]  format: mcap
   [trigger_node_example-1]  isRecord(1:record, 0:norecord): 1
   [trigger_node_example-1]  agent_msg_sub_topic_name: /hobot_agent
   [trigger_node_example-1]  event_msg_sub_topic_name: /ai_msg_mono2d_trash_detection
   [trigger_node_example-1]  msg_pub_topic_name: /hobot_trigger
   [trigger_node_example-1]  config detail: {"domain":"robot","desc":"trigger lane","duration_ts_back":5000,"duration_ts_front":5000,"level":1,"rosbag_path":"","src_module_id":203,"timestamp":-1,"topic":["/image_raw/compressed","/ai_msg_mono2d_trash_detection"],"trigger_type":1110,"unique_id":"v1.0.0\n","version":"v1.0.0\n"}
   [trigger_node_example-1] [WARN] [1683970314.893573769] [hobot_trigger]: TriggerNode Init Succeed!
   [trigger_node_example-1] [WARN] [1683970314.898132256] [example]: TriggerExampleNode Init.
   [trigger_node_example-1] [WARN] [1683970315.931225440] [example]: Trigger Event!
   [trigger_node_example-1] [WARN] [1683970322.178604839] [rosbag2_storage_mcap]: no message indices found, falling back to reading in file order
   [trigger_node_example-1] [WARN] [1683970323.007470033] [hobot_trigger]: Trigger Event Report. Trigger moudle id: 203, type id: 1110
   [trigger_node_example-1]  Report message: {"domain":"","desc":"trigger lane","duration_ts_back":5000,"duration_ts_front":5000,"level":1,"rosbag_path":"trigger/OriginBot002_20230513-173155-931/OriginBot002_20230513-173155-931_0.mcap","src_module_id":203,"timestamp":1683970315931,"topic":["/image_raw/compressed","/ai_msg_mono2d_trash_detection"],"trigger_type":1110,"unique_id":"bot","version":"v1.0.0"}

运行后Trigger触发产生的rosbag数据，将记录在当前运行目录 "trigger" 目录下。记录的rosbag数据，可以在foxglove中播放。在foxglove中播放rosbag文件的方法，可以参考手册 2.2 数据展示——foxglove展示。

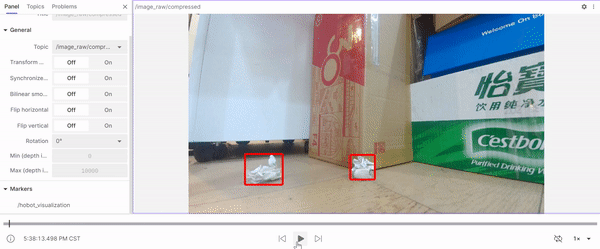

foxglove中播放效果：

说明：该Trigger示例记录了事件发生前5s和事件发生后5s的数据。同时看到在事件中间时刻，记录了Trigger事件发生的原因：即在场景中丢入了一个垃圾,使得场景中垃圾达到三个，触发Trigger。

拓展功能

给Trigger模块下发任务

Trigger模块支持由其他节点下发Trigger任务,控制Trigger配置。下发方式,通过发布std_msg的话题消息,消息数据为json格式的String数据。将任务协议发送到Trigger模块。

Trigger任务协议

{
   "version": "v0.0.1_20230421",       // Trigger模块版本信息。
   "trigger_status": true,             // Trigger状态, 'false': 关闭, 'true': 打开。
   "strategy": [
      {
            "src_module_id": 203,      // 发生Trigger的模块ID
            "trigger_type": 1110,      // Trigger类型ID。
            "level": 1,                // Trigger事件的优先级
            "desc": "",                // Trigger模块描述信息。
            "duration_ts_back": 5000,  // 录制Trigger发生后持续时长
            "duration_ts_front": 3000  // 录制Tirgger 发生前持续时长
      }
   ]
}

运行

在前面启动Trigger节点基础上,在另一个终端,发布话题名为"/hobot_agent"的std_msg话题消息。

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# 发布话题名为"/hobot_agent"的std_msg话题消息
ros2 topic pub /hobot_agent std_msgs/String "data: '{\"version\":\"v0.0.1_20230421\",\"trigger_status\":true,\"strategy\":[{\"src_module_id\":203,\"trigger_type\":1110,\"status\":true,\"level\":1,\"desc\":\"test\",\"duration_ts_back\":5000,\"duration_ts_front\":3000}]}'"

日志信息

   [WARN] [1691670626.026737642] [hobot_trigger]: TriggerNode Init Succeed!
   [WARN] [1691670626.026859316] [example]: TriggerExampleNode Init.
   [INFO] [1691670626.517232775] [TriggerNode]: Updated Trigger Config: {"domain":"robot","desc":"trigger lane","duration_ts_back":5000,"duration_ts_front":3000,"gps_pos":{"latitude":-1,"longitude":-1},"level":1,"rosbag_path":"","src_module_id":203,"strategy_version":"Robot_sweeper_V1.0_20230526","timestamp":0,"topic":["/image_raw/compressed","/ai_msg_mono2d_trash_detection","/hobot_visualization"],"trigger_type":1110,"unique_id":"OriginBot002","version":"v0.0.1_20230421","extra_kv":[]}

分析: 对Trigger模块下发配置任务的时候,可以成功更新Trigger节点的配置。（Trigger节点Log日志为INFO时可看到日志更新）
