5.2.1 数据采集

USB图像采集

功能介绍

为实现环境感知能力，机器人产品中通常会搭载摄像头以获取图像信息。USB摄像头易于获取，使用方便，通用性好，TogetheROS.Bot添加了对USB摄像头的支持，支持ROS2标准图像消息。

代码仓库：https://github.com/D-Robotics/hobot_usb_cam.git

支持平台

平台	运行方式
RDK X3, RDK X3 Module	Ubuntu 20.04 (Foxy), Ubuntu 22.04 (Humble)
RDK X5, RDK X5 Module, RDK S100	Ubuntu 22.04 (Humble)
RDK Ultra	Ubuntu 20.04 (Foxy)
X86	Ubuntu 20.04 (Foxy)

准备工作

RDK平台

确认手中USB摄像头工作正常，将USB摄像头接入RDK的USB插槽
RDK已烧录好Ubuntu 20.04/Ubuntu 22.04系统镜像
RDK已成功安装tros.b
确认PC机能够通过网络访问RDK

X86平台

确认手中USB摄像头工作正常，将USB摄像头接入PC或服务器USB插槽
确认X86平台系统为Ubuntu 20.04，且已成功安装tros.b

使用方式（默认usb_pixel_format为mjpeg）

RDK和X86平台使用方式相同，其中以RDK平台为例：

通过SSH登录RDK，确认USB摄像头设备名称，这里以/dev/video8为例

并通过下述命令启动USB摄像头

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# launch方式启动：
ros2 launch hobot_usb_cam hobot_usb_cam.launch.py usb_video_device:=/dev/video8

如程序输出如下信息，说明节点已成功启动

[INFO] [launch]: All log files can be found below /root/.ros/log/2024-01-18-19-44-39-419588-ubuntu-3951
[INFO] [launch]: Default logging verbosity is set to INFO
[INFO] [hobot_usb_cam-1]: process started with pid [3953]
[hobot_usb_cam-1] [WARN] [1705578280.808870437] [hobot_usb_cam]: framerate: 30
[hobot_usb_cam-1] [WARN] [1705578280.809851560] [hobot_usb_cam]: pixel_format_name: mjpeg
[hobot_usb_cam-1] [WARN] [1705578280.936697507] [hobot_usb_cam]: This devices supproted formats:
[hobot_usb_cam-1] [WARN] [1705578280.936858791] [hobot_usb_cam]:        Motion-JPEG: 640 x 480 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.936912830] [hobot_usb_cam]:        Motion-JPEG: 1920 x 1080 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.936960328] [hobot_usb_cam]:        Motion-JPEG: 320 x 240 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937007285] [hobot_usb_cam]:        Motion-JPEG: 800 x 600 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937053241] [hobot_usb_cam]:        Motion-JPEG: 1280 x 720 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937098906] [hobot_usb_cam]:        Motion-JPEG: 1024 x 576 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937144528] [hobot_usb_cam]:        YUYV 4:2:2: 640 x 480 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937190068] [hobot_usb_cam]:        YUYV 4:2:2: 1920 x 1080 (5 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937235858] [hobot_usb_cam]:        YUYV 4:2:2: 320 x 240 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937282064] [hobot_usb_cam]:        YUYV 4:2:2: 800 x 600 (20 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937328020] [hobot_usb_cam]:        YUYV 4:2:2: 1280 x 720 (10 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937373518] [hobot_usb_cam]:        YUYV 4:2:2: 1024 x 576 (15 Hz)

Web端查看USB摄像头图像，另起一个终端：

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# 启动websocket
ros2 launch websocket websocket.launch.py websocket_image_topic:=/image websocket_only_show_image:=true

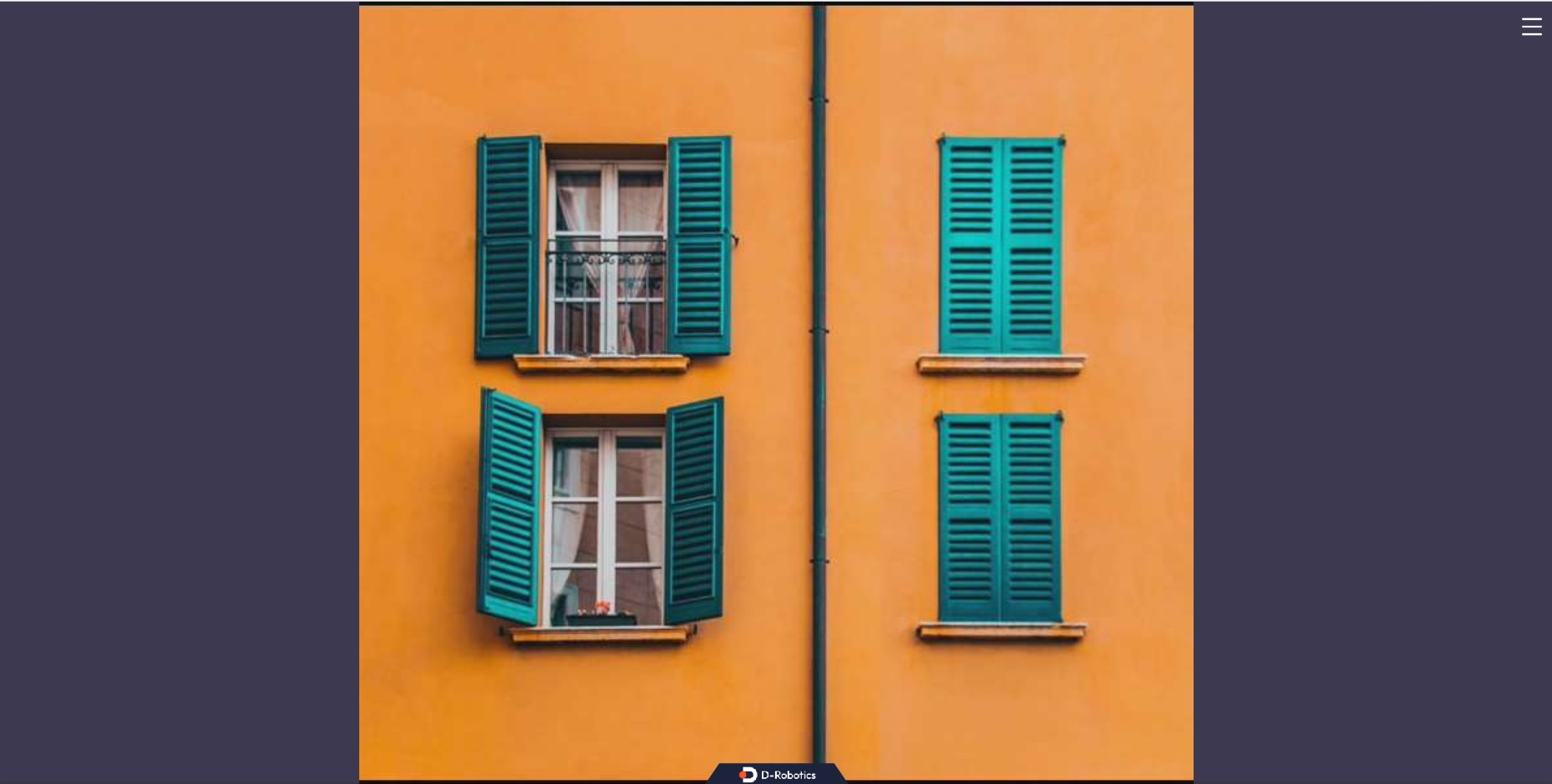

PC 打开浏览器 Chrome/Firefox/Edge ，输入 IP:8000（IP 为 RDK 的 IP 地址），点击左上方 Web 端展示即可查看 USB 摄像头实时画面。

USB 摄像头实时画面

使用方式2（usb_pixel_format为yuyv2rgb）

RDK和X86平台使用方式相同，其中以RDK平台为例：

通过SSH登录RDK，确认USB摄像头设备名称，这里以/dev/video8为例

并通过下述命令启动USB摄像头

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# launch方式启动：
ros2 launch hobot_usb_cam hobot_usb_cam.launch.py usb_video_device:=/dev/video8 usb_pixel_format:=yuyv2rgb usb_image_width:=640 usb_image_height:=480

如程序输出如下信息，说明节点已成功启动

[INFO] [launch]: All log files can be found below /root/.ros/log/2024-01-18-19-44-39-419588-ubuntu-3951
[INFO] [launch]: Default logging verbosity is set to INFO
[INFO] [hobot_usb_cam-1]: process started with pid [3953]
[hobot_usb_cam-1] [WARN] [1705578280.808870437] [hobot_usb_cam]: framerate: 30
[hobot_usb_cam-1] [WARN] [1705578280.809851560] [hobot_usb_cam]: pixel_format_name: yuyv2rgb
[hobot_usb_cam-1] [WARN] [1705578280.936697507] [hobot_usb_cam]: This devices supproted formats:
[hobot_usb_cam-1] [WARN] [1705578280.936858791] [hobot_usb_cam]:        Motion-JPEG: 640 x 480 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.936912830] [hobot_usb_cam]:        Motion-JPEG: 1920 x 1080 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.936960328] [hobot_usb_cam]:        Motion-JPEG: 320 x 240 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937007285] [hobot_usb_cam]:        Motion-JPEG: 800 x 600 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937053241] [hobot_usb_cam]:        Motion-JPEG: 1280 x 720 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937098906] [hobot_usb_cam]:        Motion-JPEG: 1024 x 576 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937144528] [hobot_usb_cam]:        YUYV 4:2:2: 640 x 480 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937190068] [hobot_usb_cam]:        YUYV 4:2:2: 1920 x 1080 (5 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937235858] [hobot_usb_cam]:        YUYV 4:2:2: 320 x 240 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937282064] [hobot_usb_cam]:        YUYV 4:2:2: 800 x 600 (20 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937328020] [hobot_usb_cam]:        YUYV 4:2:2: 1280 x 720 (10 Hz)
[hobot_usb_cam-1] [WARN] [1705578280.937373518] [hobot_usb_cam]:        YUYV 4:2:2: 1024 x 576 (15 Hz)

通过hobot codec进行编码成mjpeg

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# launch方式启动：
ros2 launch hobot_codec hobot_codec_encode.launch.py codec_in_mode:=ros codec_in_format:=rgb8 codec_out_mode:=ros codec_sub_topic:=/image codec_pub_topic:=/image_mjpeg

Web端查看USB摄像头图像，另起一个终端：

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# 启动websocket
ros2 launch websocket websocket.launch.py websocket_image_topic:=/image_mjpeg websocket_only_show_image:=true

PC打开浏览器（chrome/firefox/edge）输入 http://IP:8000 （IP为RDK IP地址），点击左上方Web端展示即可查看USB摄像头实时画面

注意事项

USB摄像头需要进行标定，并设置相机标定文件的读取路径，否则无法发布相机内参，但不影响其它功能

设置相机标定文件读取路径，具体步骤如下：

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# launch 方式启动
ros2 launch hobot_usb_cam hobot_usb_cam.launch.py usb_camera_calibration_file_path:=（实际标定文件绝对路径）

对于X86平台，如果Ubuntu 20.04系统运行在虚拟机中，需要在虚拟机设置中将USB控制器的USB兼容性设置为USB 3.1。

pixel_format配置的更改

hobot_usb_cam支持以下配置集： "mjpeg","mjpeg2rgb","rgb8","yuyv","yuyv2rgb","uyvy","uyvy2rgb","m4202rgb","mono8","mono16","y102mono8"

通过第一种的默认参数启动usb camera查询设备硬件所支持支持的formats，如下log：

[hobot_usb_cam-1] [WARN] [1705548544.174669672] [hobot_usb_cam]: This devices supproted formats:
[hobot_usb_cam-1] [WARN] [1705548544.174844917] [hobot_usb_cam]:        Motion-JPEG: 640 x 480 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705548544.174903166] [hobot_usb_cam]:        Motion-JPEG: 1920 x 1080 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705548544.174950581] [hobot_usb_cam]:        Motion-JPEG: 320 x 240 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705548544.174996788] [hobot_usb_cam]:        Motion-JPEG: 800 x 600 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705548544.175043412] [hobot_usb_cam]:        Motion-JPEG: 1280 x 720 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705548544.175089161] [hobot_usb_cam]:        Motion-JPEG: 1024 x 576 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705548544.175135035] [hobot_usb_cam]:        YUYV 4:2:2: 640 x 480 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705548544.175180325] [hobot_usb_cam]:        YUYV 4:2:2: 1920 x 1080 (5 Hz)
[hobot_usb_cam-1] [WARN] [1705548544.175226449] [hobot_usb_cam]:        YUYV 4:2:2: 320 x 240 (30 Hz)
[hobot_usb_cam-1] [WARN] [1705548544.175272365] [hobot_usb_cam]:        YUYV 4:2:2: 800 x 600 (20 Hz)
[hobot_usb_cam-1] [WARN] [1705548544.175318697] [hobot_usb_cam]:        YUYV 4:2:2: 1280 x 720 (10 Hz)
[hobot_usb_cam-1] [WARN] [1705548544.175365195] [hobot_usb_cam]:        YUYV 4:2:2: 1024 x 576 (15 Hz)

a.查询usb camera支持的图像格式，如上述log，log显示支持mjpeg和YUYV;

b.则只能设置"mjpeg","mjpeg2rgb","yuyv","yuyv2rgb"；否则hobot_usb_cam程序退出。

MIPI图像采集

功能介绍

为实现环境感知能力，机器人产品中通常会搭载摄像头、ToF等类型的传感器。为降低用户传感器适配和使用成本，TogetheROS.Bot会对多种常用传感器进行封装，并抽象成hobot_sensor模块，支持ROS标准图像消息。当配置的传感器参数与接入的摄像头不符时，程序会自动适应正确的传感器类型。目前已支持的MIPI传感器类型如下所示：

序号	名称	参数	支持平台	参考链接

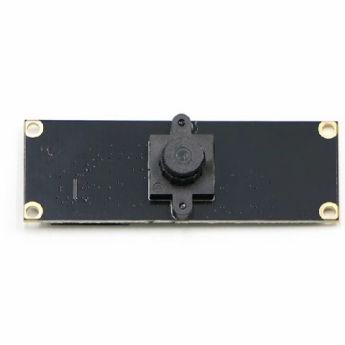

1	F37	200W像素	RDK X3, RDK X3 Module	F37

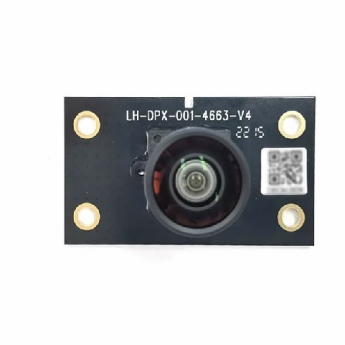

2	GC4663	400W像素	RDK X3, RDK X3 Module	GC4663

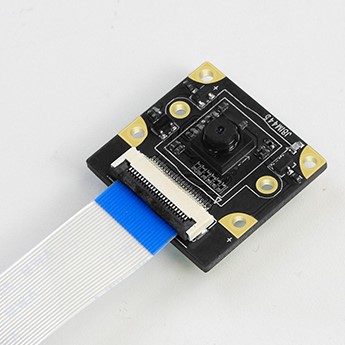

3	IMX219	800W像素	RDK X3, RDK X3 Module, RDK Ultra, RDK X5, RDK X5 Module, RDK S100	IMX219

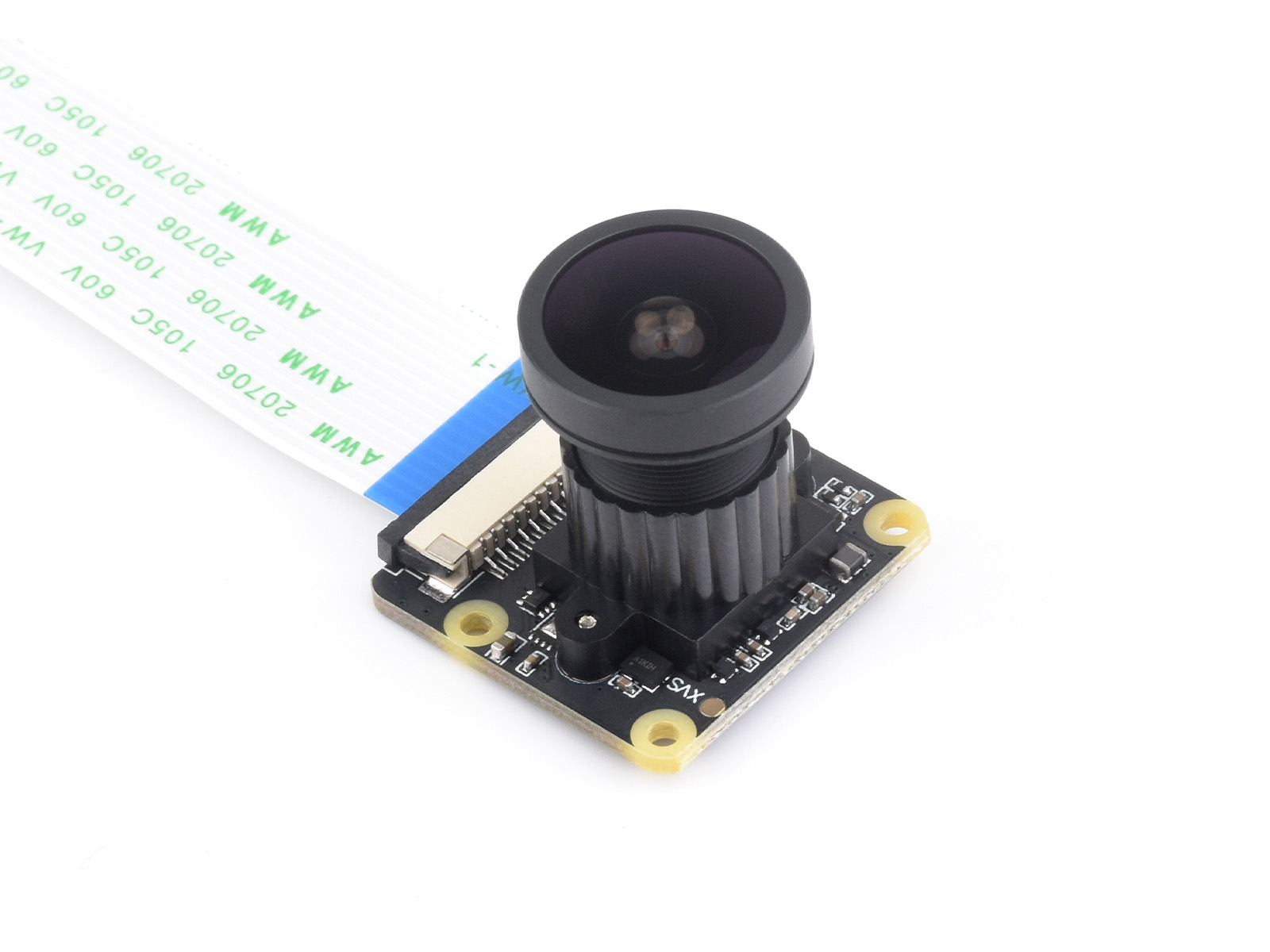

4	IMX477	200W像素	RDK X3, RDK X3 Module	IMX477

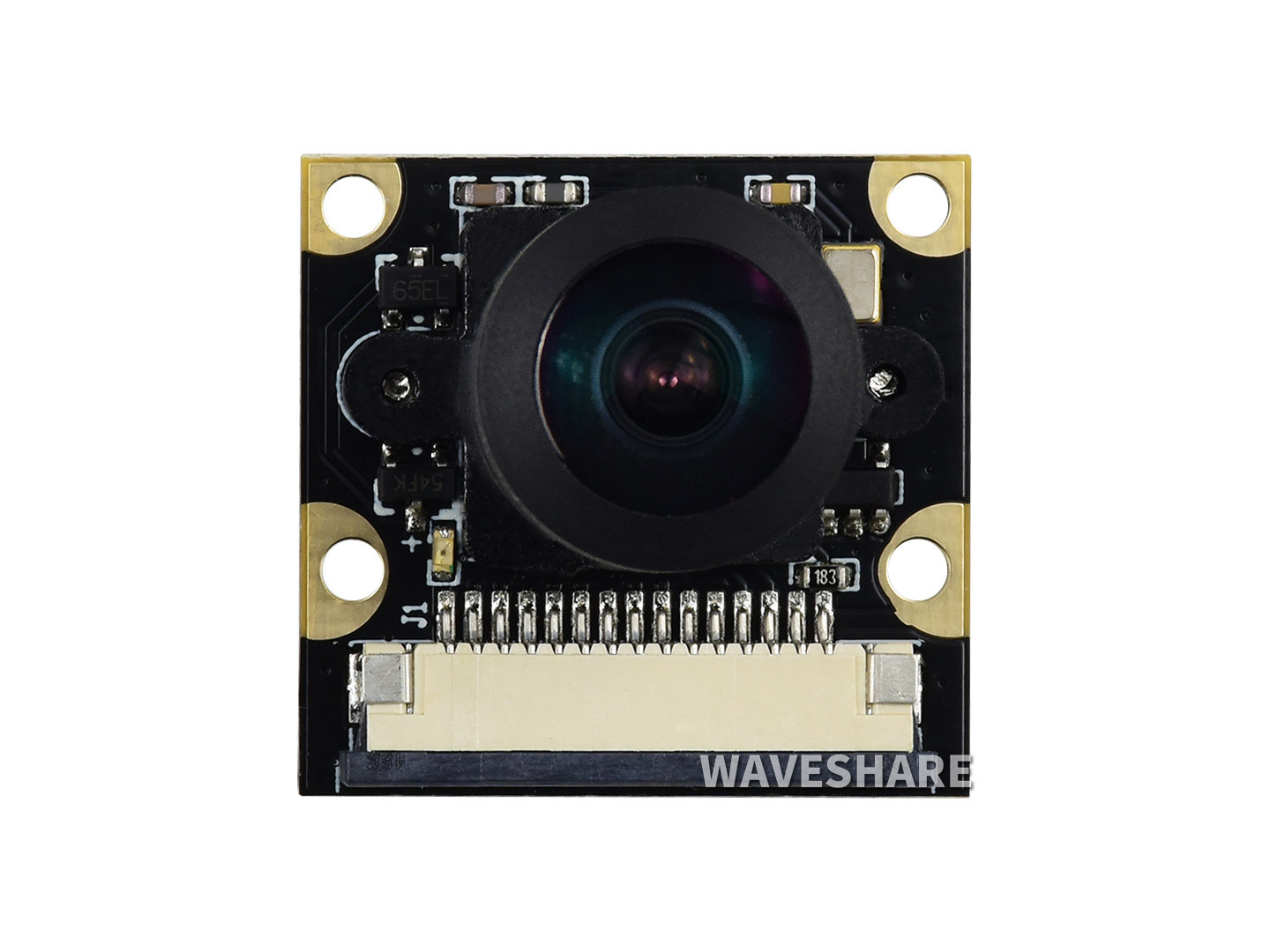

5	OV5647	200W像素	RDK X3, RDK X3 Module, RDK X5, RDK X5 Module	OV5647

代码仓库：https://github.com/D-Robotics/hobot_mipi_cam.git

准备工作

RDK平台

确认摄像头正确接入RDK，例如 F37 摄像头的接入RDK X3方式如下图：
RDK已烧录好Ubuntu 20.04/Ubuntu 22.04系统镜像
RDK已成功安装tros.b
确认PC机能够通过网络访问RDK

使用方式

RDK平台

下面以 F37 为例，介绍摄像头数据获取和预览的方法：

通过 SSH 登录RDK，确定摄像头型号，这里以F37为例，确定相机标定文件的读取路径，这里以/opt/tros/${TROS_DISTRO}/lib/mipi_cam/config/F37_calibration.yaml为例

并通过下述命令启动 hobot_sensor 节点

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# launch 方式启动
ros2 launch mipi_cam mipi_cam.launch.py mipi_video_device:=F37 mipi_camera_calibration_file_path:=/opt/tros/${TROS_DISTRO}/lib/mipi_cam/config/F37_calibration.yaml

如程序输出如下信息，说明节点已成功启动

[INFO] [launch]: All log files can be found below /root/.ros/log/2022-06-11-15-16-13-641715-ubuntu-8852
[INFO] [launch]: Default logging verbosity is set to INFO
[INFO] [mipi_cam-1]: process started with pid [8854]
...

Web端查看 F37 摄像头图像，由于发布原始数据，需要编码JPEG图像，另起两个终端：一个进行订阅 MIPI 数据编码为JPEG，一个用webservice发布

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# 启动编码
ros2 launch hobot_codec hobot_codec_encode.launch.py

# 再起一个终端
# 启动websocket
ros2 launch websocket websocket.launch.py websocket_image_topic:=/image_jpeg websocket_only_show_image:=true

PC打开浏览器（chrome/firefox/edge）输入 http://IP:8000（IP为RDK IP地址），点击左上方Web端展示即可看到F37输出的实时画面
在PC机上查询相机内参（具体数据以读取的相机标定文件为准），命令及结果如下:

Foxy
Humble

root@ubuntu:~# source /opt/ros/foxy/setup.bash

root@ubuntu:~# source /opt/ros/humble/setup.bash

root@ubuntu:~# ros2 topic echo /camera_info
    header:
stamp:
    sec: 1662013622
    nanosec: 672922214
frame_id: default_cam
height: 1080
width: 1920
distortion_model: plumb_bob
d:
- 0.169978
- -0.697303
- -0.002944
- -0.004961
- 0.0
k:
- 1726.597634
- 0.0
- 904.979671
- 0.0
- 1737.359551
- 529.123375
- 0.0
- 0.0
- 1.0
r:
- 1.0
- 0.0
- 0.0
- 0.0
- 1.0
- 0.0
- 0.0
- 0.0
- 1.0
p:
- 1685.497559
- 0.0
- 881.6396
- 0.0
- 0.0
- 1756.460205
- 526.781147
- 0.0
- 0.0
- 0.0
- 1.0
- 0.0
binning_x: 0
binning_y: 0
roi:
x_offset: 0
y_offset: 0
height: 0
width: 0
do_rectify: false

注意事项

mipi_cam提供F37以及GC4663两种摄像头的标定文件，默认读取F37的标定文件F37_calibration.yaml，如使用GC4663，请更改相机标定文件的读取路径，具体步骤如下：

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# launch 方式启动
ros2 launch mipi_cam mipi_cam.launch.py mipi_video_device:=GC4663 mipi_camera_calibration_file_path:=/opt/tros/${TROS_DISTRO}/lib/mipi_cam/config/GC4663_calibration.yaml

摄像头插拔注意事项

严禁在开发板未断电的情况下插拔摄像头，否则非常容易烧坏摄像头模组。
如遇到hobot_sensor节点启动异常，可通过下述步骤进行问题排查：
- 检查硬件连接
- 是否设置 tros.b 环境
- 参数是否正确，具体参考README.md

双目MIPI图像采集

功能介绍

为了实现环境的立体感知能力，机器人产品中通常会搭载双目摄像头、ToF等类型的传感器。为降低用户传感器适配和使用成本，TogetheROS.Bot会对多种常用传感器进行封装，并抽象成hobot_sensor模块，支持ROS标准图像消息。当配置的传感器参数与接入的摄像头不符时，程序会自动适应正确的传感器类型。目前已支持的MIPI传感器类型如下所示：

类型	型号	规格	支持平台
摄像头	SC230ai	200W	RDK X5, RDK X5 Module

代码仓库：https://github.com/D-Robotics/hobot_mipi_cam.git

支持平台

平台	运行方式
RDK X5, RDK X5 Module	Ubuntu 22.04 (Humble)

准备工作

RDK平台

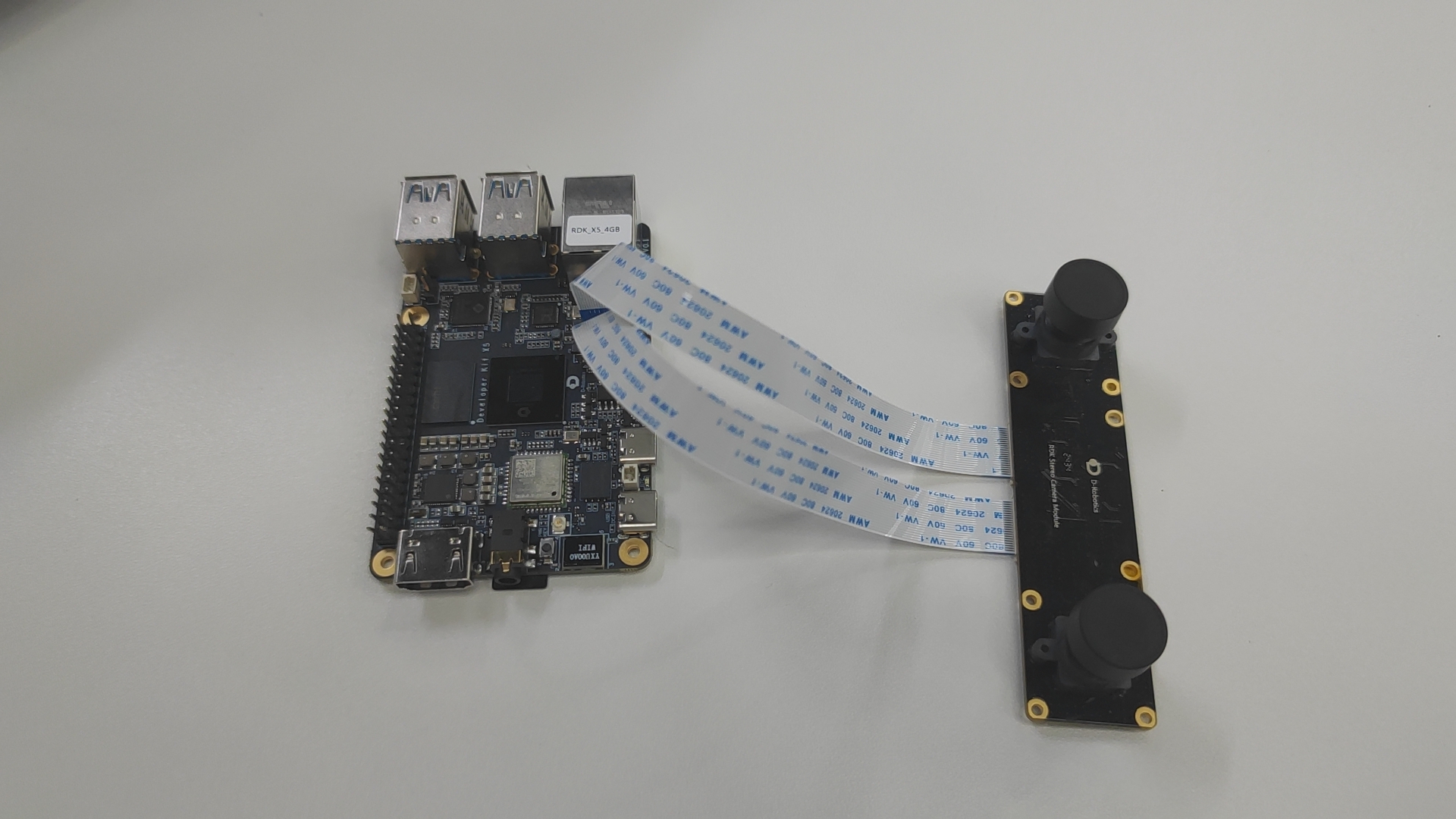

确认摄像头正确接入RDK，例如 SC230ai 双目摄像头的接入RDK X5, RDK X5 Module方式如下图：
RDK已烧录好Ubuntu 22.04系统镜像
RDK已成功安装tros.b
确认PC机能够通过网络访问RDK

使用方式

RDK平台

下面以 SC230ai 为例，介绍摄像头数据获取和预览的方法：

通过 SSH 登录RDK，确定摄像头型号，这里以SC230ai为例

并通过下述命令启动 hobot_sensor 节点

Humble

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# launch 方式启动
ros2 launch mipi_cam mipi_cam_dual_channel.launch.py

如程序输出如下信息，说明节点已成功启动

[INFO] [launch]: All log files can be found below /root/.ros/log/2024-09-18-19-15-26-160110-ubuntu-3931
[INFO] [launch]: Default logging verbosity is set to INFO
config_file_path is  /opt/tros/humble/lib/mipi_cam/config/
Hobot shm pkg enables zero-copy with fastrtps profiles file: /opt/tros/humble/lib/hobot_shm/config/shm_fastdds.xml
Hobot shm pkg sets RMW_FASTRTPS_USE_QOS_FROM_XML: 1
env of RMW_FASTRTPS_USE_QOS_FROM_XML is  1 , ignore env setting
[INFO] [mipi_cam-1]: process started with pid [3932]
[mipi_cam-1] [WARN] [1726658126.449994704] [mipi_node]: frame_ts_type value: sensor
[mipi_cam-1] [ERROR] [1726658126.455022356] [mipi_factory]: This is't support device type(), start defaule capture.
[mipi_cam-1]
[mipi_cam-1] [WARN] [1726658126.456074125] [mipi_cam]: this board support mipi:
[mipi_cam-1] [WARN] [1726658126.456274529] [mipi_cam]: host 0
[mipi_cam-1] [WARN] [1726658126.456333567] [mipi_cam]: host 2
[mipi_cam-1] [WARN] [1726658128.722451045] [mipi_cam]: [init]->cap default init success.
[mipi_cam-1]
...

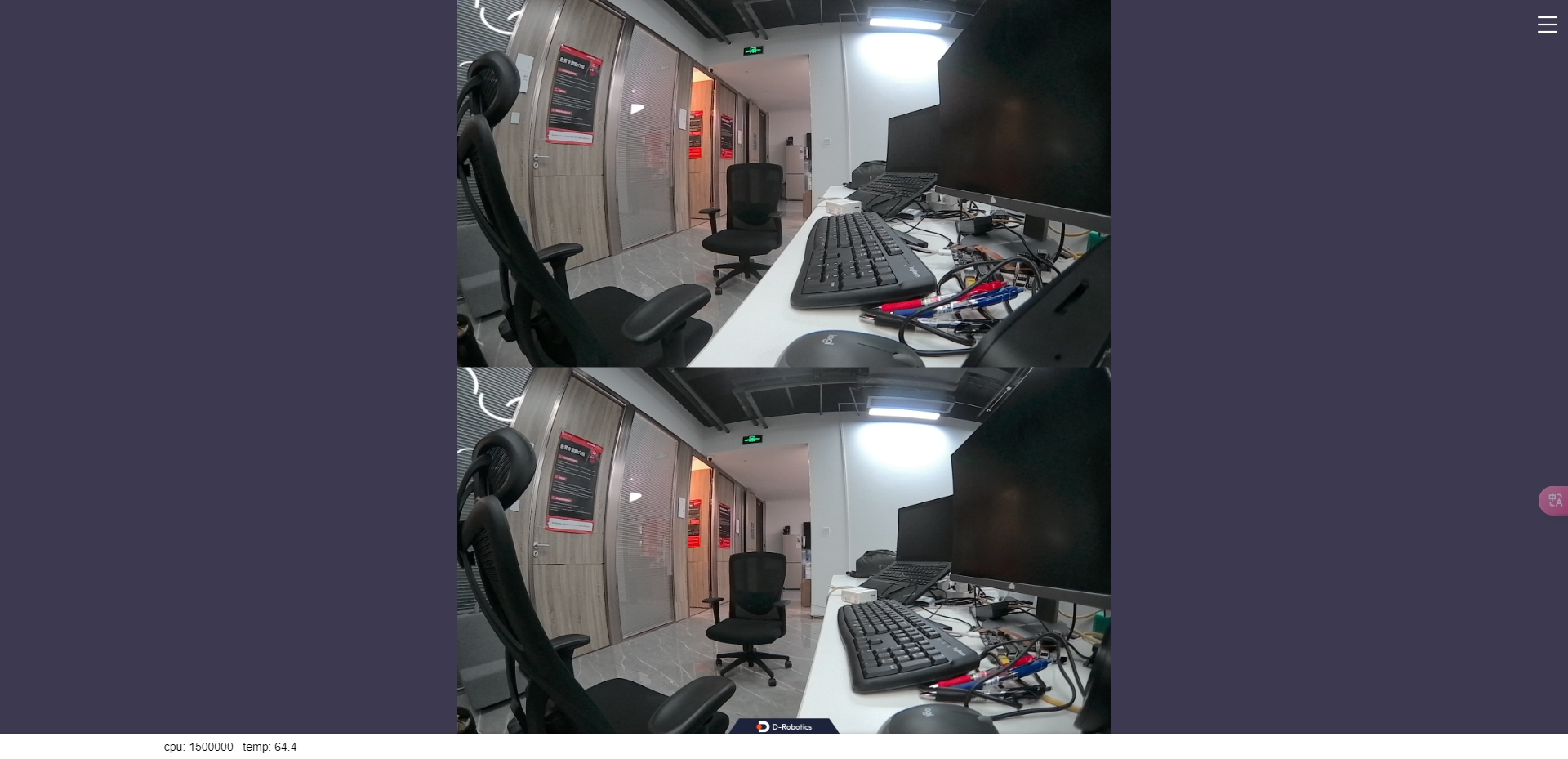

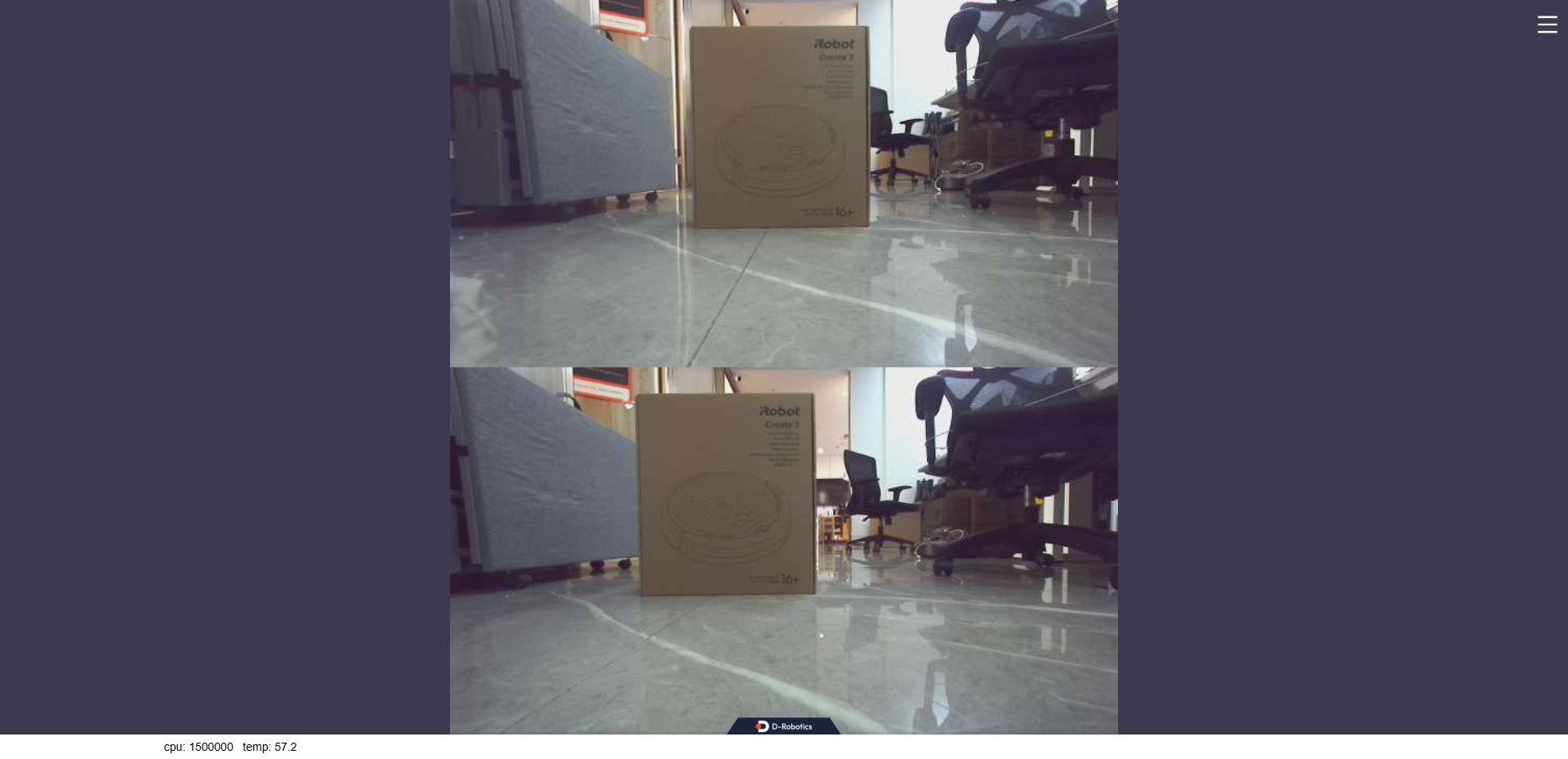

Web端查看双目摄像头图像，由于发布原始数据，需要一个编码JPEG图像的节点，一个用webservice发布的节点，启动命令如下：
- Humble
# 配置tros.b环境 source /opt/tros/humble/setup.bash
```
# launch 方式启动
ros2 launch mipi_cam mipi_cam_dual_channel_websocket.launch.py
```
PC打开浏览器（chrome/firefox/edge）输入 http://IP:8000（IP为RDK IP地址），点击左上方Web端展示即可看到双目输出的实时画面

注意事项

摄像头插拔注意事项

严禁在开发板未断电的情况下插拔摄像头，否则非常容易烧坏摄像头模组。
如遇到hobot_sensor节点启动异常，可通过下述步骤进行问题排查：
- 检查硬件连接
- 是否设置 tros.b 环境
- 参数是否正确，具体参考README.md

RGBD图像采集

功能介绍

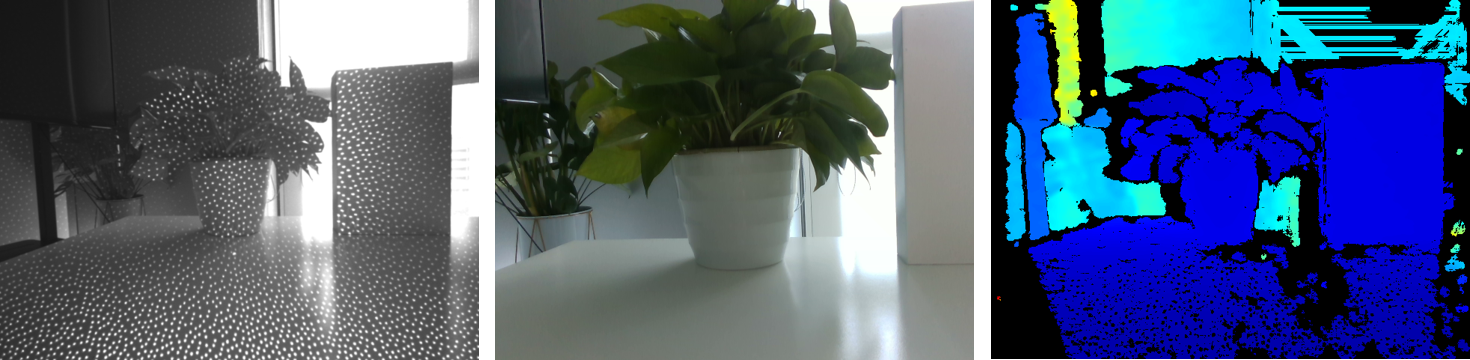

为实现环境感知能力，机器人产品中通常会搭载摄像头、ToF等类型的传感器。为降低用户传感器适配和使用成本，TogetheROS.Bot会对多种常用传感器进行封装，并抽象成hobot_sensor模块，支持ROS标准图像消息，自定义图像消息输出以及相机标定数据发布。目前已支持的 RGBD 传感器类型如下所示：

类型	型号	规格	支持平台
摄像头	CP3AM	200W	RDK X3

代码仓库：https://github.com/D-Robotics/hobot_rgbd_cam.git

支持平台

平台	运行方式	示例功能
RDK X3	Ubuntu 20.04 (Foxy), Ubuntu 22.04 (Humble)	启动RGBD摄像头，并在PC端通过rviz2预览RGB图和深度图

注意：仅支持RDK X3，RDK X3 Module暂不支持。

准备工作

RDK平台

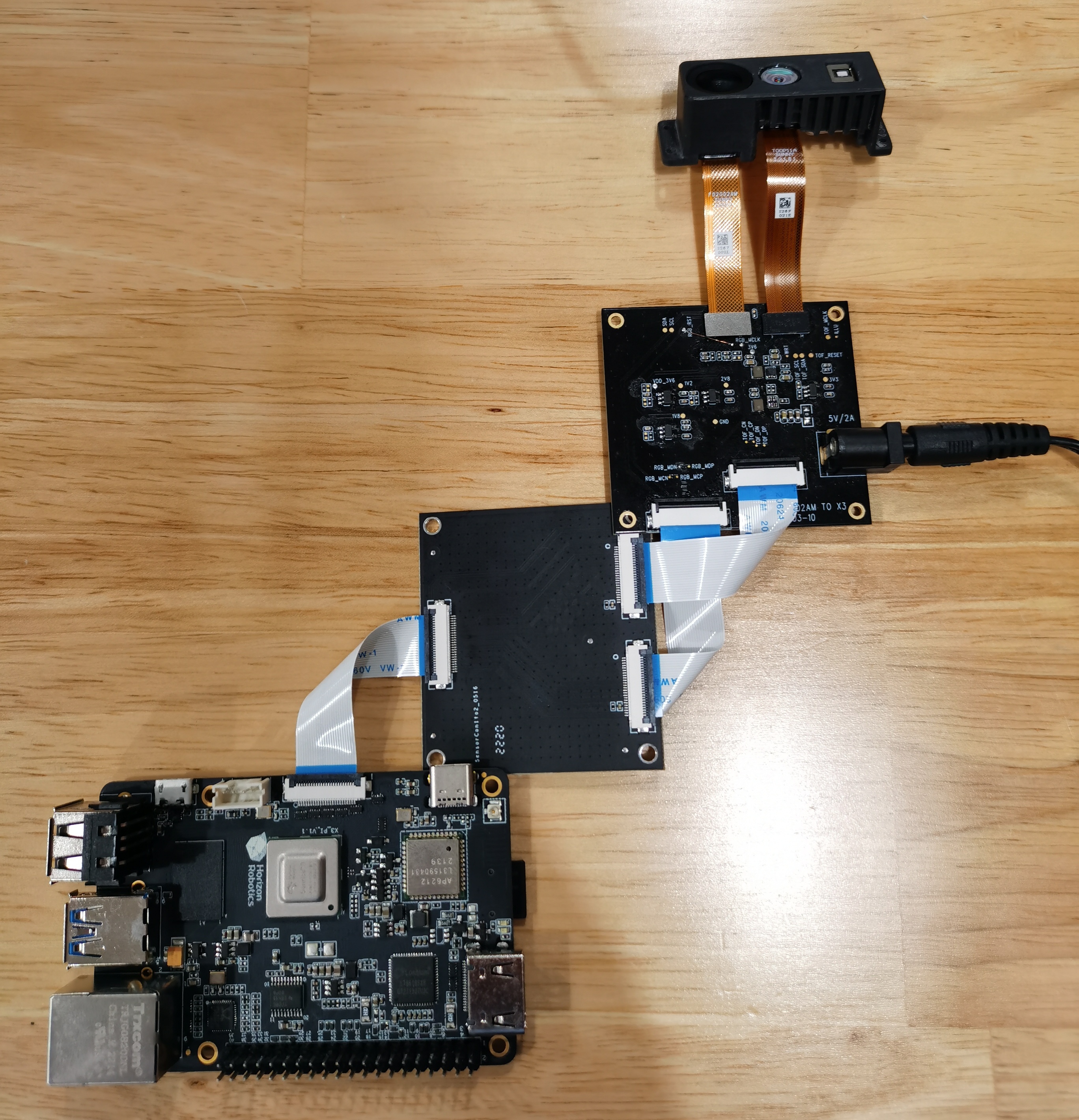

确认摄像头正确接入RDK，RGBD模组接入RDK X3方式如下图：

注意：RGBD模组需要额外转接板才能接到RDK X3上。
RDK已烧录好Ubuntu 20.04/Ubuntu 22.04系统镜像。
RDK已成功安装tros.b
确认PC机能够通过网络访问RDK
PC端需安装 ros2 foxy 版本和 rviz2，安装命令如下：

  sudo apt install ros-foxy-rviz-common ros-foxy-rviz-default-plugins ros-foxy-rviz2

使用方式

RDK平台

下面以 CP3AM 为例，介绍摄像头数据获取和预览的方法：

通过SSH登录RDK，并通过下述命令启动hobot_sensor节点

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

cp -r /opt/tros/${TROS_DISTRO}/lib/rgbd_sensor/parameter .
# lanuch 方式启动
ros2 launch rgbd_sensor rgbd_sensor.launch.py

如程序输出如下信息，说明节点已成功启动

[WARN] [1654573498.706920307] [example]: [wuwl]->This is rgbd!
sh: 1: echo: echo: I/O error
pipeId[1], mipiIdx[1], vin_vps_mode[3]
[ERROR]["LOG"][irs2381c_utility.c:192] 2381 enter sensor_init_setting
[ERROR]["LOG"][irs2381c_utility.c:200] start write 2381c reg
camera read reg: 0xa001 val:0x7
...
[ERROR]["LOG"][irs2381c_utility.c:207] end write 2381c reg
HB_MIPI_InitSensor end
HB_MIPI_SetDevAttr end
pstHbVideoDev->vin_fd = 29
sensorID: 634-2362-2676-68d0
find local calib_file

find local calib_file

SDK Version: V4.4.35 build 20220525 09:27:53.
read file(./calib-0634-2362-2676-68d0.bin), ok, file_len=132096, read_len=132096.......
module config file(user custom) is: ./parameter/T00P11A-17.ini.
parse calib data, data len:132096...
sunny_degzip2 decode_len=155575.
calib data with crc.
parse calib data, ok.
max roi (firstly): (0, 224, 0, 128).
cur roi (firstly): (0, 224, 0, 128).
HB_MIPI_InitSensor end
HB_MIPI_SetDevAttr end
pstHbVideoDev->vin_fd = 55
vencChnAttr.stRcAttr.enRcMode=11
mmzAlloc paddr = 0x1a6e6000, vaddr = 0x917e1000
camera read reg: 0x9400 val:0x1
...

[wuwl-StartCamera]->camT=3, ret=0.
camera read reg: 0x3e val:0x40
[ERROR]["vio_devop"][utils/dev_ioctl.c:121] [499334.399304]dev_node_dqbuf_ispoll[121]: failed to ioctl: dq (14 - Bad address)
[ERROR]["vio_devop"][utils/dev_ioctl.c:189] [499334.399355]entity_node_dqbuf_ispoll[189]: dev type(9) dq failed

[ERROR]["vio_core"][commom_grp/binding_main.c:1034] [499334.399371]comm_dq_no_data[1034]: G1 MIPI_SIF_MODULE module chn0 dq failed! maybe framedrop error_detail -14

[wuwl-StartCamera]->camT=1, ret=0.
[INFO] [1654573500.226606117] [rclcpp]: [childStart]-> ret=0 !

[INFO] [1654573500.226831567] [rclcpp]: [StartStream]->pthread create sucess

[INFO] [1654573500.226963854] [rclcpp]: <========>[doCapStreamLoop]->Start.

[WARN] [1654573500.226998103] [rgbd_node]: [RgbdNode]->mipinode init sucess.

[WARN] [1654573500.227352507] [example]: [wuwl]->rgbd init!
[WARN] [1654573500.228502174] [example]: [wuwl]->rgbd add_node!

[INFO] [1662723985.860666547] [rgbd_node]: publish camera info.
[INFO] [1662723985.866077156] [rgbd_node]: [pub_ori_pcl]->pub pcl w:h=24192:1,nIdx-24192:sz=24192.
[INFO] [1662723985.876428980] [rgbd_node]: [timer_ros_pub]->pub dep w:h=224:129,sz=982464, infra w:h=224:108, sz=24192.

[INFO] [1662723985.946767230] [rgbd_node]: publish camera info.
[INFO] [1662723985.951415418] [rgbd_node]: [pub_ori_pcl]->pub pcl w:h=24192:1,nIdx-24192:sz=24192.
[INFO] [1662723985.960161280] [rgbd_node]: [timer_ros_pub]->pub dep w:h=224:129,sz=982464, infra w:h=224:108, sz=24192.
...

PC机上查询当前话题，查询命令及返回结果如下：

Foxy
Humble

source /opt/ros/foxy/setup.bash

source /opt/ros/humble/setup.bash

ros2 topic list

输出：

/rgbd_CP3AM/depth/image_rect_raw

/rgbd_CP3AM/depth/color/points

/rgbd_CP3AM/color/camera_info

/rgbd_CP3AM/aligned_depth_to_color/color/points

/rgbd_CP3AM/infra/image_rect_raw

/rgbd_CP3AM/color/image_rect_raw

/parameter_events

/rosout

PC机上订阅话题，并预览摄像头数据

Foxy
Humble

source /opt/ros/foxy/setup.bash

source /opt/ros/humble/setup.bash

ros2 run rviz2 rviz2

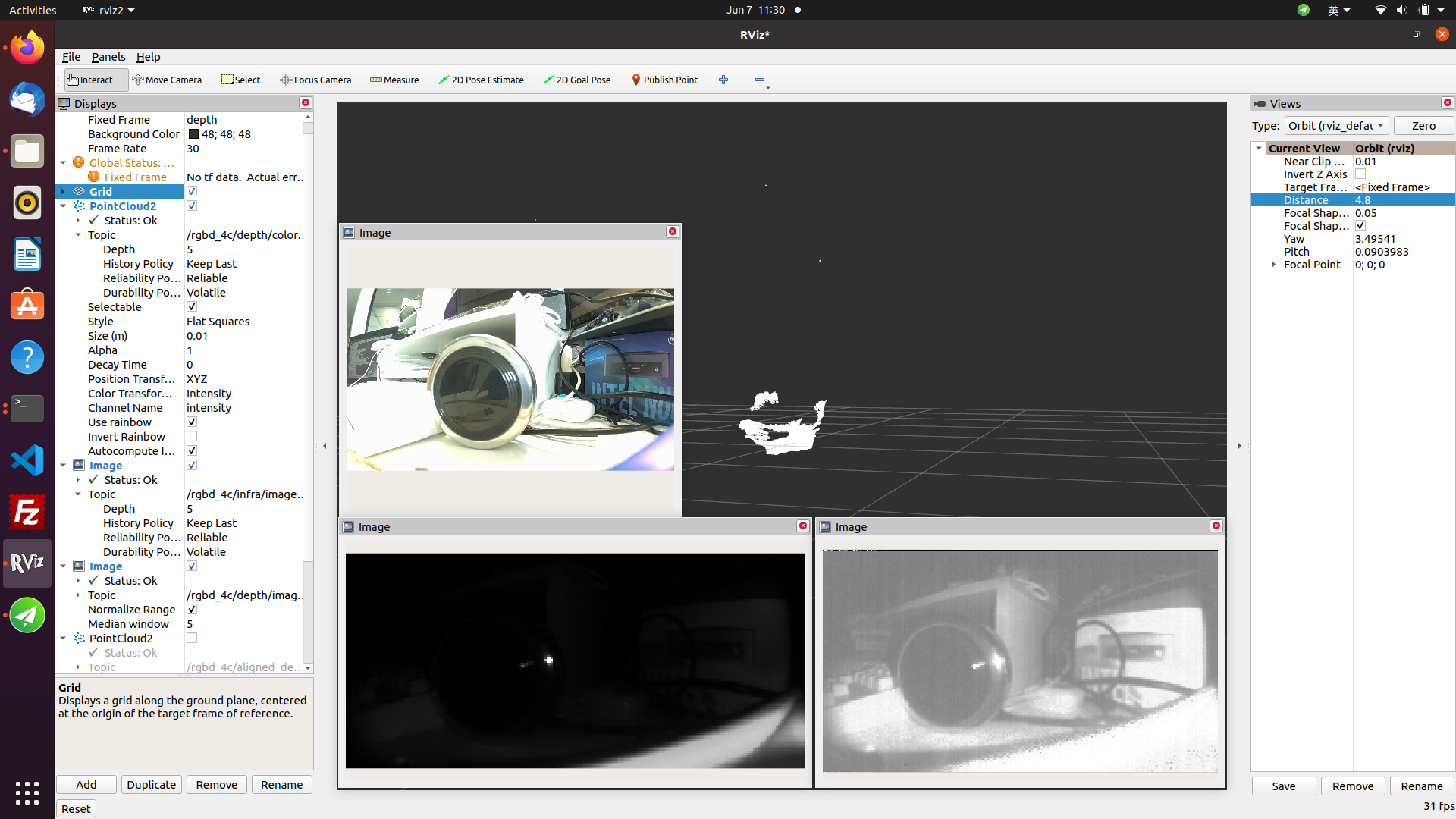

在 rviz2 界面上点击 add 按钮，添加rgbd_sensor 所发布 topic （参见目录3所标示的 rgbd_CP3AM 相关 topic），订阅点云需要把rviz2 配置的Global Options 里面的选项“Fixed Frame”修改为 “depth”，就可以观看实时点云信息。在 point 话题配置中，里面point type 选择points 即可。

hobot_rgbd_sensor

在PC机上查询相机内参

Foxy
Humble

source /opt/ros/foxy/setup.bash

source /opt/ros/humble/setup.bash

ros2 topic echo /rgbd_CP3AM/color/camera_info

输出结果如下:

header:
stamp:
    sec: 119811
    nanosec: 831645108
frame_id: color
height: 1080
width: 1920
distortion_model: plumb_bob
d:
- -0.32267
- 0.083221
- 0.000164
- -0.002134
- 0.0
k:
- 1066.158339
- 0.0
- 981.393777
- 0.0
- 1068.659998
- 545.569587
- 0.0
- 0.0
- 1.0
r:
- 1.0
- 0.0
- 0.0
- 0.0
- 1.0
- 0.0
- 0.0
- 0.0
- 1.0
p:
- 741.315308
- 0.0
- 968.865379
- 0.0
- 0.0
- 969.43042
- 546.524343
- 0.0
- 0.0
- 0.0
- 1.0
- 0.0
binning_x: 0
binning_y: 0
roi:
x_offset: 0
y_offset: 0
height: 0
width: 0
do_rectify: false

注意事项

如遇到hobot_sensor节点启动异常，可通过下述步骤进行问题排查：

检查硬件连接
是否设置tros.b环境
参数是否正确，具体参考Hobot_Sensors README.md

RealSense图像采集

功能介绍

双目相机是机器人开发常用的传感器，经常扮演着机器人“眼睛”的角色。双目相机在机器人上的应用涵盖了多个方面，例如导航避障、目标识别、三维重建、人机交互等。RDK平台也支持市面上常见的双目相机，例如RealSense、Orbbec、ZED等系列相机。

目前RealSense和Orbbec的双目相机在ROS上的使用是按照如下架构实现的，首先需要不同硬件平台上编译的SDK库文件，相机的SDK提供了相机启动、相机设置等API接口，在此基础上，再进行ROS封装，即可实现ROS调用相机。

所以，双目相机ROS功能包的一般安装流程是：首先安装相机的SDK库文件，然后安装相机的ROS封装功能包。

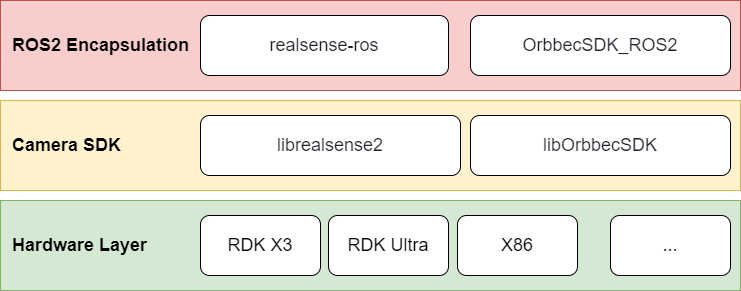

stereo-camera-ros-arch

本节介绍RealSense相机在RDK平台上的使用方法。

支持平台

平台	运行方式
RDK X3, RDK X3 Module	Ubuntu 20.04 (Foxy), Ubuntu 22.04 (Humble)
RDK X5, RDK X5 Module	Ubuntu 22.04 (Humble)
RDK Ultra	Ubuntu 20.04 (Foxy)

准备工作

RDK平台

确认手中RealSense相机工作正常，将USB数据线接入RDK的USB插槽
RDK已烧录好Ubuntu 20.04/Ubuntu 22.04系统镜像
RDK已成功安装tros.b
确认PC机能够通过网络访问RDK

使用方式

直接使用apt命令安装RealSense SDK2.0以及RealSense ROS wrapper后，即可在RDK平台使用Realsense系列相机。

此处列出RealSense SDK2.0和RealSense ROS wrapper的GitHub仓库，本教程也是参考这两个仓库编写，用户可以查看仓库中更为详细的教程。

RealSense SDK2.0：https://github.com/IntelRealSense/librealsense
RealSense ROS wrapper：https://github.com/IntelRealSense/realsense-ros/tree/ros2-development

1. 通过串口或者SSH登录RDK，确认ROS的版本

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash
# 打印ros版本的环境变量
echo $ROS_DISTRO

# 配置tros.b环境
source /opt/tros/humble/setup.bash
# 打印ros版本的环境变量
echo $ROS_DISTRO

2. apt安装RealSense SDK2.0以及RealSense ROS2 wrapper

# 安装RealSense SDK2.0
sudo apt-get install ros-$ROS_DISTRO-librealsense2* -y
# 安装RealSense ROS2 wrapper
sudo apt-get install ros-$ROS_DISTRO-realsense2-* -y

3. RealSense相机启动

安装完毕后，即可通过ROS命令启动RealSense相机：

ros2 launch realsense2_camera rs_launch.py

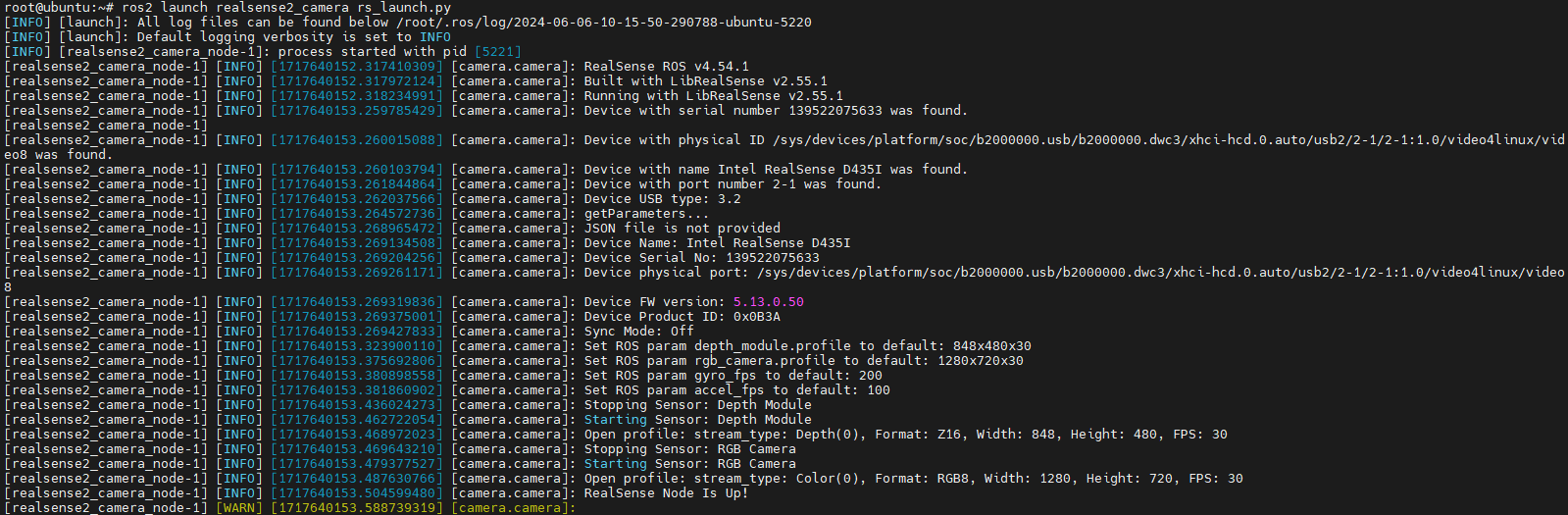

realsense-start-up-log

可以通过ros2 topic list查看RealSense发布的话题，默认参数启动RealSense相机只会开启相机的深度数据流和RGB数据流。

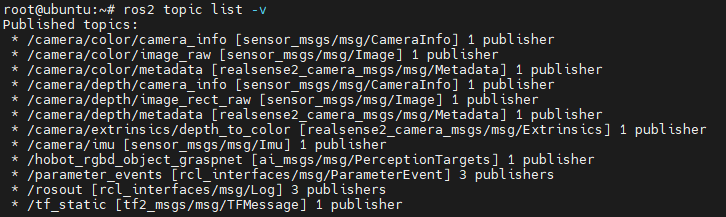

realsense-basic-topic

RealSense ROS wrapper提供了很多可设置参数，例如enable_infra1:=true和pointcloud.enable:=true会开启相机的左IR数据流和点云数据流。

ros2 launch realsense2_camera rs_launch.py enable_infra1:=true pointcloud.enable:=true

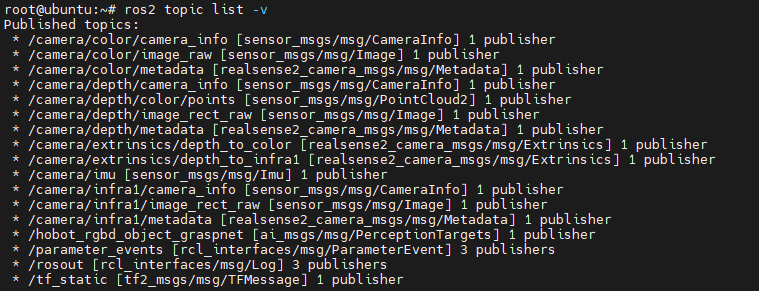

realsense-ir-pointcloud-topic

realsense-image

此外RealSense还开启了一些服务，可以通过ros2 service list查看，例如可以通过服务查询相机的序列号、固件版本等信息。

ros2 service call /camera/device_info realsense2_camera_msgs/srv/DeviceInfo

更多话题和服务的相关设置可参考RealSense ROS wrapper的GitHub仓库。

4. 深度和RGB对齐

在实际的应用中，经常需要双目相机的深度图对齐彩色图，RealSense也提供了对应的启动方式。

ros2 launch realsense2_camera rs_launch.py enable_rgbd:=true enable_sync:=true align_depth.enable:=true enable_color:=true enable_depth:=true

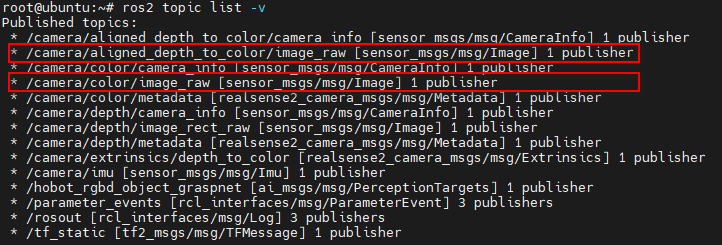

realsense-d2c-topic

realsense-image-align

5. 图像和点云的显示

要显示RealSense的图像和点云，有多种方式，可参考2.2 数据展示，例如可以在PC机上使用rviz2显示，这种方式需要确认PC机能够通过网络访问RDK，数据通过网络传输，压力较大，可能会出现卡顿的现象。

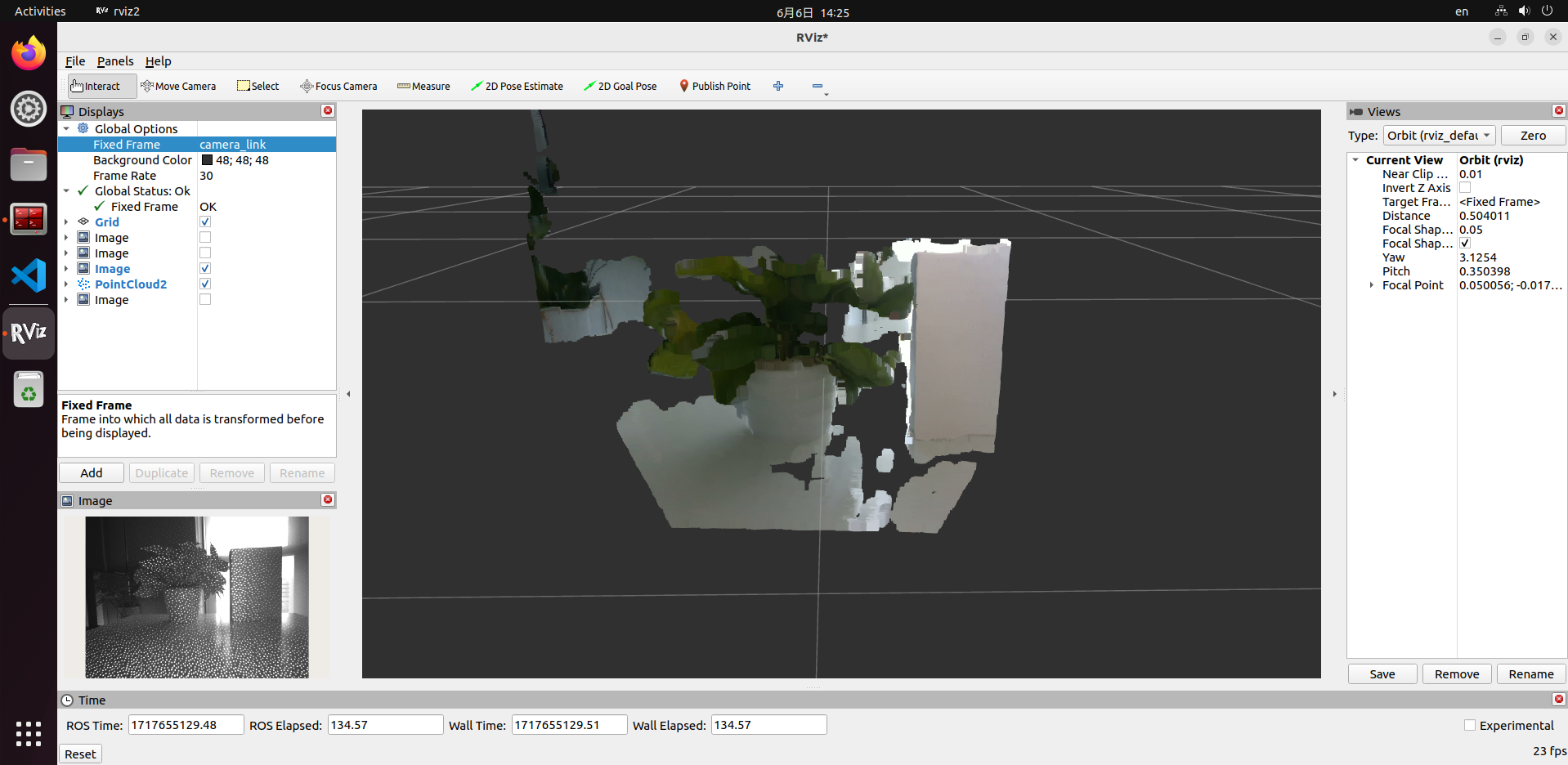

realsense-rviz2

推荐直接在RDK上直接读取数据，确认出流是否正常，可以通过ros2 topic echo topic_name打印数据或者编写代码订阅相应话题。

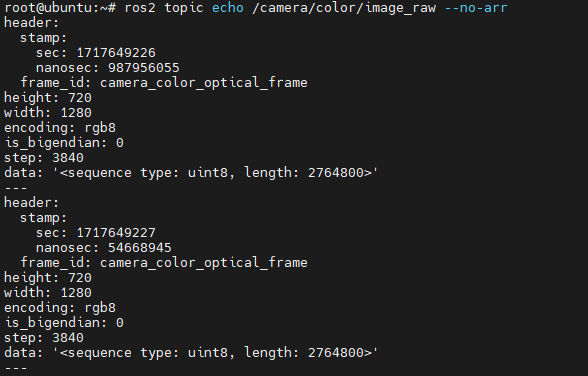

realsense-topic-echo

奥比中光(Orbbec)相机图像采集

功能介绍

所以，双目相机ROS功能包的一般安装流程是：首先安装相机的SDK库文件，然后安装相机的ROS封装功能包。

stereo-camera-ros-arch

本节介绍Orbbec相机在RDK平台上的使用方法。

支持平台

平台	运行方式
RDK X3, RDK X3 Module	Ubuntu 20.04 (Foxy), Ubuntu 22.04 (Humble)
RDK X5, RDK X5 Module	Ubuntu 22.04 (Humble)

准备工作

RDK平台

确认手中Orbbec相机工作正常，将USB数据线接入RDK的USB3.0插槽（目前发现USB2.0可能存在无法启动的问题）
RDK已烧录好Ubuntu 20.04/Ubuntu 22.04系统镜像
RDK已成功安装tros.b
确认PC机能够通过网络访问RDK

使用方式

目前Orbbec相机不支持直接使用apt命令安装SDK库文件以及ROS wrapper功能包，需要下载源码编译后才能在RDK平台运行。

此处列出Orbbec SDK和Orbbec ROS2 wrapper的GitHub仓库，本教程也是参考这两个仓库编写，用户可以查看仓库中更为详细的教程。

Orbbec SDK：https://github.com/orbbec/OrbbecSDK
Orbbec ROS2 wrapper：https://github.com/orbbec/OrbbecSDK_ROS2

1. 通过串口或者SSH登录RDK，确认ROS的版本

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash
# 打印ros版本的环境变量
echo $ROS_DISTRO

# 配置tros.b环境
source /opt/tros/humble/setup.bash
# 打印ros版本的环境变量
echo $ROS_DISTRO

2. 下载Orbbec ROS2 wrapper源码进行编译

# 先创建一个ros工作区
mkdir -p tros_ws/src
cd tros_ws/src

# 下载Orbbec ROS2 wrapper源码到tros_ws/src目录
git clone https://github.com/orbbec/OrbbecSDK_ROS2.git

注意，OrbbecSDK_ROS2这个仓库已经包含了Orbbec相机的SDK库文件，在OrbbecSDK_ROS2/orbbec_camera/SDK目录下，在RDK平台编译的过程中会依赖arm64的版本。

下载好源码，接下来就要进行编译，但编译该程序至少需要4GB以上的内存，在RDK平台可能会出现内存不足的情况，导致编译失败。

解决的方案有两个:

设置swap空间，充当临时内存
使用交叉编译，在PC上编译，然后在RDK上运行

方案1的优点是操作简单，并且可以在RDK平台上直接编译，但缺点是由于RDK平台性能有限，编译速度较慢，例如在RDK X3平台上编译耗时需要30分钟。方案2的优点是编译速度快，但缺点是搭建交叉编译环境较为复杂。本教程介绍方案1的实现，方案2可参考教程：交叉编译环境部署。

下面介绍swap空间的使用方式：

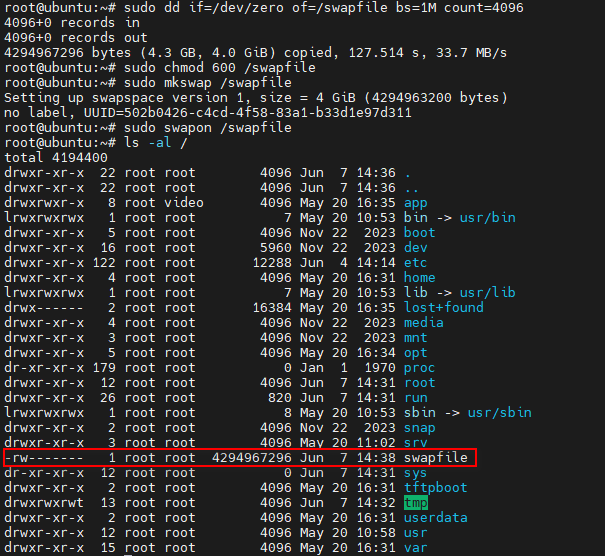

# 创建一个4GB的swap文件，该文件位于/swapfile目录
sudo dd if=/dev/zero of=/swapfile bs=1M count=4096
# 出于安全考虑，将Swap文件的权限设置为只有root用户可以读取和写入
sudo chmod 600 /swapfile
# 使用mkswap命令将文件格式化为swap空间
sudo mkswap /swapfile
# 使用swapon命令启用swap文件
sudo swapon /swapfile

swapfile

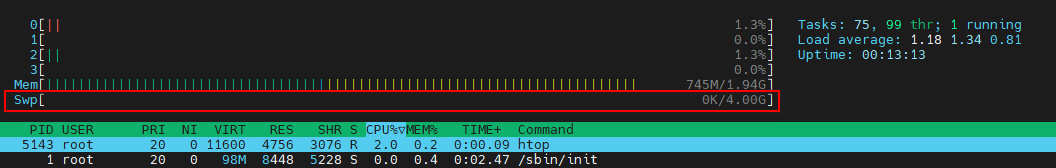

设置好swap空间后，可以使用swapon --show、free -h或htop命令查看当前的swap使用情况，例如使用htop命令查看：

htop-swap

这样设置只是临时生效，断电重启后swap空间会失效，如果希望系统重启后仍然使用这个swap文件，可以重新执行一下sudo swapon /swapfile，或者将其添加到/etc/fstab文件中。

# 通过vim打开/etc/fstab
sudo vim /etc/fstab
# 添加以下行，保存退出
/swapfile none swap sw 0 0
# 执行sync刷新一下缓存，确保所有数据已正确地写入磁盘
sync

etc-fstab

如果要删除swap空间的话，可以执行如下命令。

# 使用swapoff命令禁用Swap文件
sudo swapoff /swapfile
# 删除swap文件
sudo rm -rf /swapfile
# 如果在/etc/fstab添加了swap文件的条目，则需要移除该条目
sudo vim /etc/fstab
# 删除以下行
/swapfile none swap sw 0 0

通过以上操作开启swap空间后，就可以进行编译了。

# 回到ros的工作空间
cd tros_ws
# 执行colcon编译，编译时间较久，请耐心等待
colcon build

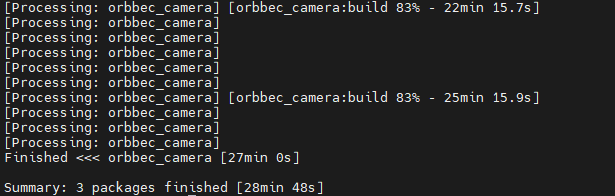

在RDK X3平台的编译结果：

orbbec-ros-colcon-build

3. Orbbec相机启动

编译完毕后，即可通过ROS命令启动Orbbec相机，OrbbecSDK_ROS2有Orbbec所有相机的启动文件，包括Orbbec的Astra系列、Dabai系列、Gemini系列，只需要对应的launch文件即可启动，本教程以Gemini2相机为例。

cd tros_ws
source ./install/setup.bash
ros2 launch orbbec_camera gemini2.launch.py

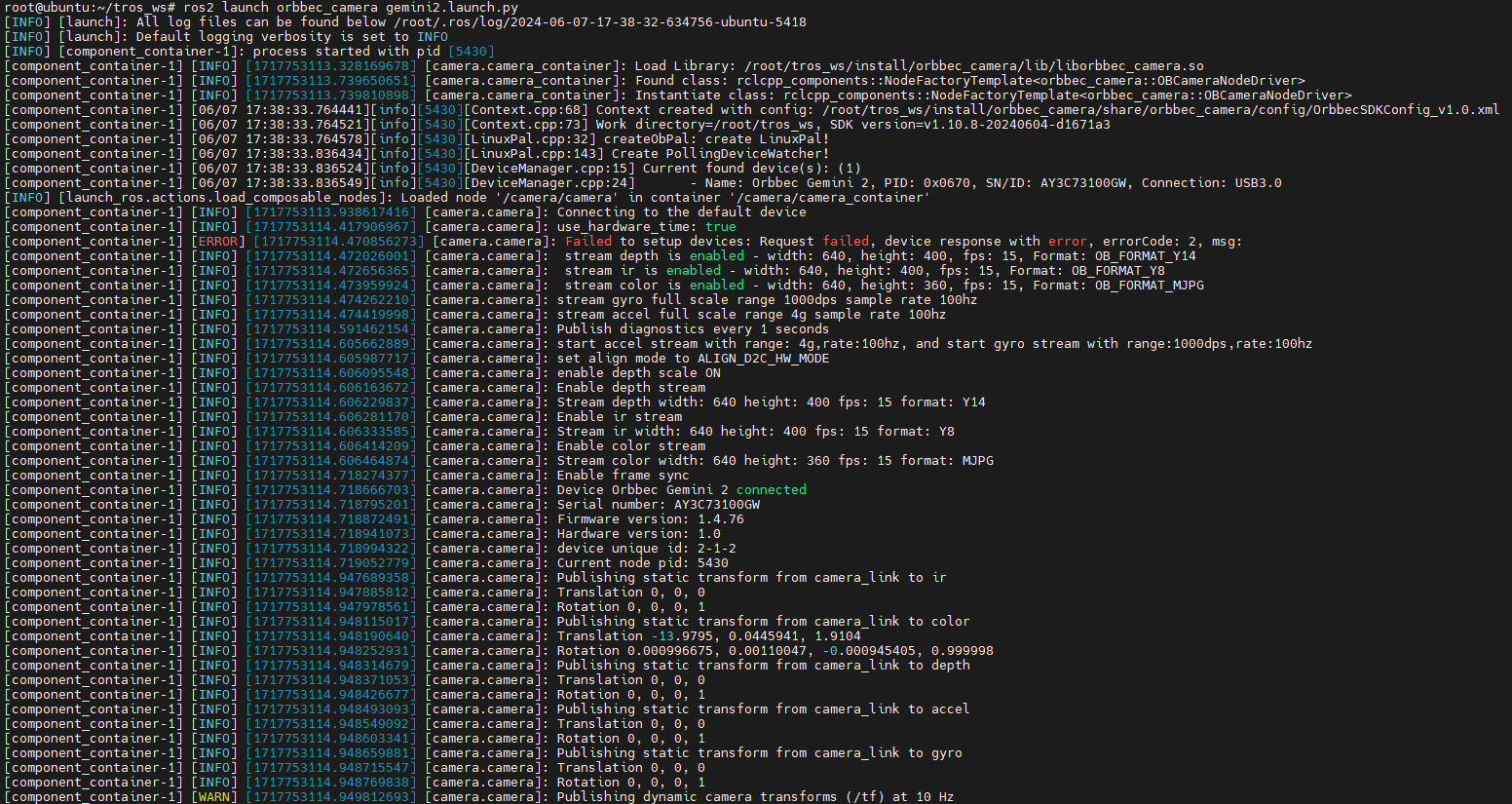

orbbec-start-up-log

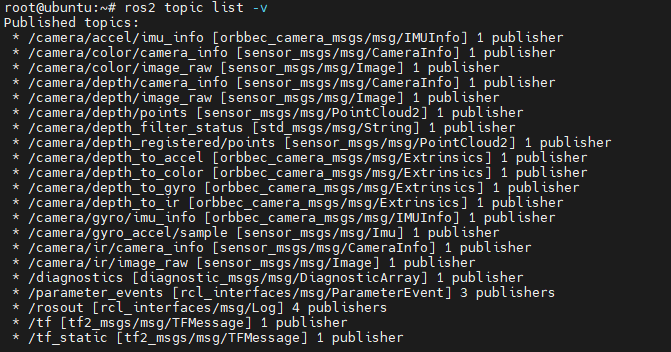

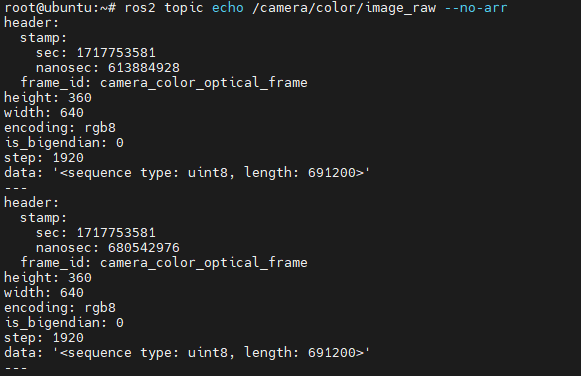

可以通过ros2 topic list查看Gemini2发布的话题，默认参数启动Gemini2相机会开启相机的深度数据流、RGB数据流、IR数据流和点云数据流。

orbbec-topic-echo

Orbbec ROS2 wrapper提供了很多可设置参数，例如enable_point_cloud:=false和enable_colored_point_cloud:=false会关闭相机的点云数据流。

此外Orbbec相机还开启了一些服务，可以通过ros2 service list查看，例如可以通过服务查询相机的SDK版本、查询或设置曝光时间和增益、开启或关闭激光等，例如：

# 查询SDK版本
ros2 service call /camera/get_sdk_version orbbec_camera_msgs/srv/GetString '{}'
# 关闭彩色相机自动曝光
ros2 service call /camera/set_color_auto_exposure std_srvs/srv/SetBool '{data: false}'
# 开启激光
ros2 service call  /camera/set_laser_enable std_srvs/srv/SetBool '{data: true}'

更多话题和服务的相关设置可参考Orbbec ROS2 wrapper的GitHub仓库。

4. 深度和RGB对齐

在实际的应用中，经常需要双目相机的深度图对齐彩色图，Orbbec也提供了对应的启动方式。

cd tros_ws
source ./install/setup.bash
ros2 launch orbbec_camera gemini2.launch.py depth_registration:=true

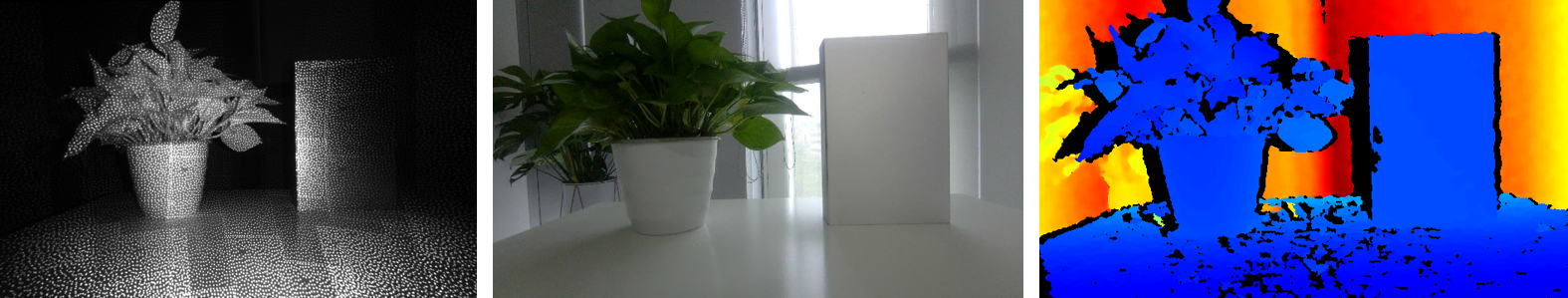

orbbec-image-align

5. 图像和点云的显示

要显示Orbbec的图像和点云，有多种方式，可参考2.2 数据展示，例如可以在PC机上使用rviz2显示，这种方式需要确认PC机能够通过网络访问RDK，数据通过网络传输，压力较大，可能会出现卡顿的现象。

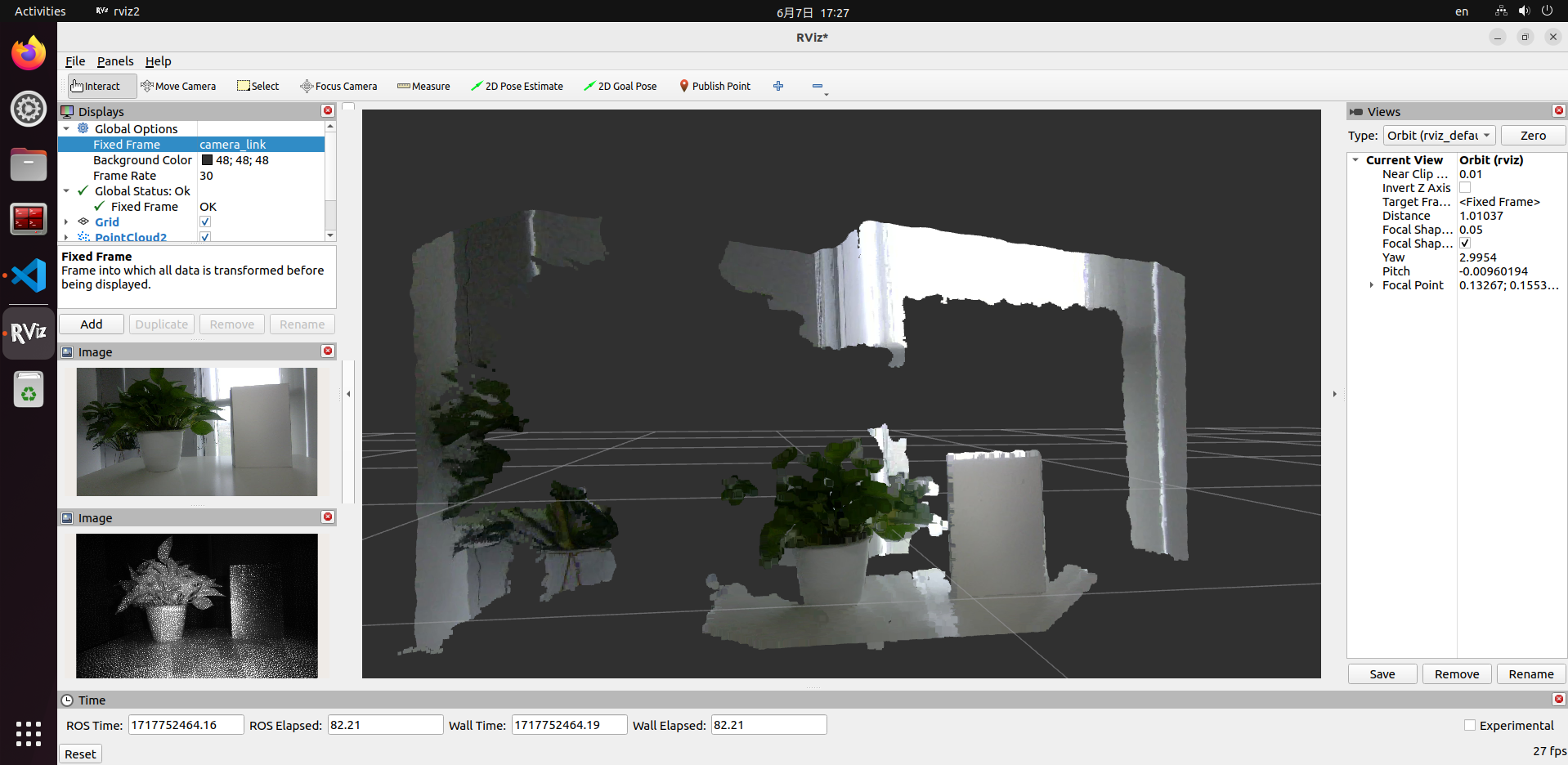

orbbec-rviz2

推荐直接在RDK上直接读取数据，确认出流是否正常，可以通过ros2 topic echo topic_name打印数据或者编写代码订阅相应话题。

ZED相机图像采集

功能介绍

代码仓库：https://github.com/D-Robotics/hobot_zed_cam

本节介绍ZED相机在RDK平台上的使用方法。

支持平台

平台	运行方式
RDK X5, RDK X5 Module	Ubuntu 22.04 (Humble)

准备工作

RDK平台

确认手中ZED相机工作正常，将USB数据线接入RDK的USB插槽
RDK已烧录好Ubuntu 22.04系统镜像
RDK已成功安装tros.b
确认PC机能够通过网络访问RDK

使用方式

通过SSH登录RDK，并通过下述命令启动ZED相机

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# 启动ZED相机，发布双目图像数据
ros2 launch hobot_zed_cam pub_stereo_imgs.launch.py need_rectify:=true

如程序输出如下信息，说明节点已成功启动

[anypub_stereo_imgs-1] [INFO] [0946684888.710715101] [pub_stereo_imgs_nv12_node]: => connected to camera sn: 38085162[/dev/video0]
[anypub_stereo_imgs-1] [INFO] [0946684888.779280740] [pub_stereo_imgs_nv12_node]: => calibration file found. Loading...
[anypub_stereo_imgs-1] [INFO] [0946684888.831008271] [pub_stereo_imgs_nv12_node]: => camera Matrix L:
[anypub_stereo_imgs-1] [514.5878861678406, 0, 665.3764572143555, 0;
[anypub_stereo_imgs-1]  0, 514.5878861678406, 320.3872646755642, 0;
[anypub_stereo_imgs-1]  0, 0, 1, 0]
[anypub_stereo_imgs-1] [INFO] [0946684888.831235937] [pub_stereo_imgs_nv12_node]: => camera Matrix R:
[anypub_stereo_imgs-1] [514.5878861678406, 0, 665.3764572143555, 61695.48427422668;
[anypub_stereo_imgs-1]  0, 514.5878861678406, 320.3872646755642, 0;
[anypub_stereo_imgs-1]  0, 0, 1, 0]
[anypub_stereo_imgs-1] [INFO] [0946684888.831287187] [pub_stereo_imgs_nv12_node]: => rectified fx: 514.587886, fy: 514.587886, cx: 665.376457, cy: 320.387265, base_line: 0.119893
[anypub_stereo_imgs-1] [INFO] [0946684888.831357562] [pub_stereo_imgs_nv12_node]: => camera_fx:=514.587886 camera_fy:=514.587886 camera_cx:=665.376457 camera_cy:=320.387265 base_line:=0.119893
[anypub_stereo_imgs-1] [INFO] [0946684888.851400416] [pub_stereo_imgs_nv12_node]: => raw img size: [1280, 720]
[anypub_stereo_imgs-1] [INFO] [0946684888.883419384] [pub_stereo_imgs_nv12_node]: => rectify img size: [1280, 640]

PC 打开浏览器 Chrome/Firefox/Edge ，输入 IP:8000（IP 为 RDK 的 IP 地址），点击左上方 Web 端展示即可查看ZED相机实时画面。

ZED相机实时画面

USB图像采集​

功能介绍​

支持平台​

准备工作​

RDK平台​

X86平台​

使用方式（默认usb_pixel_format为mjpeg）​

使用方式2（usb_pixel_format为yuyv2rgb）​

注意事项​

MIPI图像采集​

功能介绍​

准备工作​

RDK平台​

使用方式​

RDK平台​

注意事项​

双目MIPI图像采集​

功能介绍​

支持平台​

准备工作​

RDK平台​

使用方式​

RDK平台​

注意事项​

RGBD图像采集​

功能介绍​

支持平台​

准备工作​

RDK平台​

使用方式​

RDK平台​

注意事项​

RealSense图像采集​

功能介绍​

支持平台​

准备工作​

RDK平台​

使用方式​

1. 通过串口或者SSH登录RDK，确认ROS的版本​

2. apt安装RealSense SDK2.0以及RealSense ROS2 wrapper​

3. RealSense相机启动​

4. 深度和RGB对齐​

5. 图像和点云的显示​

奥比中光(Orbbec)相机图像采集​

功能介绍​

支持平台​

准备工作​

RDK平台​

使用方式​

1. 通过串口或者SSH登录RDK，确认ROS的版本​

2. 下载Orbbec ROS2 wrapper源码进行编译​

3. Orbbec相机启动​

4. 深度和RGB对齐​

5. 图像和点云的显示​

ZED相机图像采集​

功能介绍​

支持平台​

准备工作​

RDK平台​

使用方式​

USB图像采集

功能介绍

支持平台

准备工作

RDK平台

X86平台

使用方式（默认usb_pixel_format为mjpeg）

使用方式2（usb_pixel_format为yuyv2rgb）

注意事项

MIPI图像采集

功能介绍

准备工作

RDK平台

使用方式

RDK平台

注意事项

双目MIPI图像采集

功能介绍

支持平台

准备工作

RDK平台

使用方式

RDK平台

注意事项

RGBD图像采集

功能介绍

支持平台

准备工作

RDK平台

使用方式

RDK平台

注意事项

RealSense图像采集

功能介绍

支持平台

准备工作

RDK平台

使用方式

1. 通过串口或者SSH登录RDK，确认ROS的版本

2. apt安装RealSense SDK2.0以及RealSense ROS2 wrapper

3. RealSense相机启动

4. 深度和RGB对齐

5. 图像和点云的显示

奥比中光(Orbbec)相机图像采集

功能介绍

支持平台

准备工作

RDK平台

使用方式

1. 通过串口或者SSH登录RDK，确认ROS的版本

2. 下载Orbbec ROS2 wrapper源码进行编译

3. Orbbec相机启动

4. 深度和RGB对齐

5. 图像和点云的显示

ZED相机图像采集

功能介绍

支持平台

准备工作

RDK平台

使用方式
