5.2.2 数据展示

Web展示

功能介绍

Web展示用于预览摄像头图像（JPEG格式）和算法效果，通过网络将图像和算法结果传输到PC浏览器，然后进行渲染显示。该展示端还支持仅显示视频，而不渲染智能结果。

代码仓库：https://github.com/D-Robotics/hobot_websocket

支持平台

平台	运行方式	示例功能
RDK X3, RDK X3 Module	Ubuntu 20.04 (Foxy), Ubuntu 22.04 (Humble)	启动MIPI摄像头，并通过Web展示图像
RDK X5, RDK X5 Module,RDK S100	Ubuntu 22.04 (Humble)	启动MIPI摄像头，并通过Web展示图像
RDK Ultra	Ubuntu 20.04 (Foxy)	启动MIPI摄像头，并通过Web展示图像
X86	Ubuntu 20.04 (Foxy)	启动USB摄像头，并通过Web展示图像

准备工作

RDK平台

确认摄像头F37正确接到RDK上
确认PC可以通过网络访问RDK
确认已成功安装TogetheROS.Bot

X86平台

确认X86平台系统为Ubuntu 20.04，且已成功安装tros.b
确认USB摄像头接入主机USB插口，并可正常识别

使用方式

RDK平台

通过SSH登录RDK，启动板端相关程序

a. 启动mipi_cam

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

ros2 launch mipi_cam mipi_cam.launch.py mipi_video_device:=F37

b. 启动编码

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

ros2 launch hobot_codec hobot_codec_encode.launch.py

c. 启动websocket

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

ros2 launch websocket websocket.launch.py websocket_image_topic:=/image_jpeg websocket_only_show_image:=true

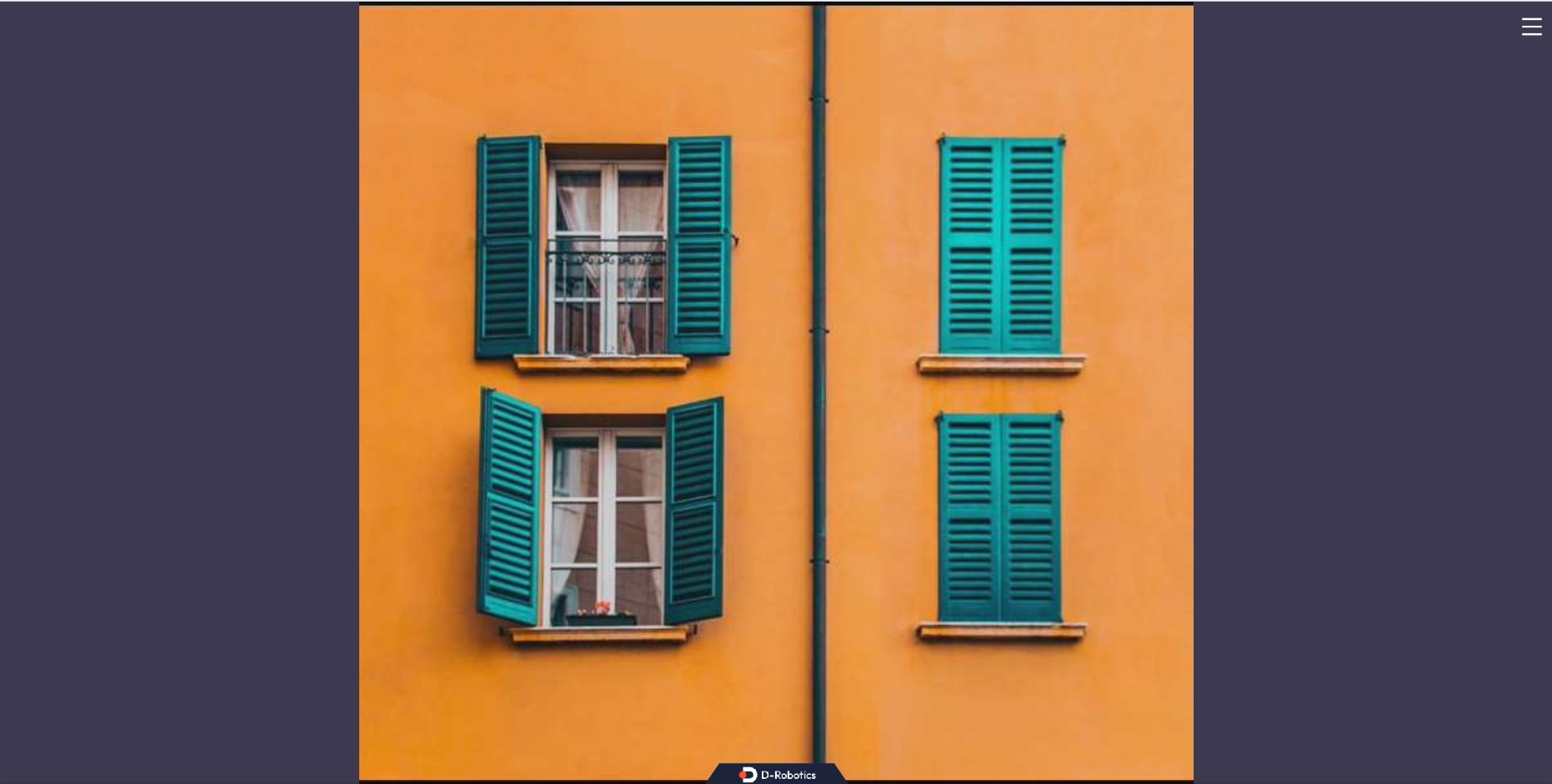

PC浏览器（chrome/firefox/edge）输入 http://IP:8000 ，即可查看图像，IP为RDK IP地址。

X86平台

启动hobot_usb_cam节点

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# usb_video_device需要更改为实际usb摄像头video节点
ros2 launch hobot_usb_cam hobot_usb_cam.launch.py usb_image_width:=1280 usb_image_height:=720 usb_video_device:=/dev/video0

启动websocket节点

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

ros2 launch websocket websocket.launch.py websocket_image_topic:=/image websocket_only_show_image:=true

PC浏览器（chrome/firefox/edge）输入 http://IP:8000 ，即可查看图像效果，IP为PC IP地址，若在本机访问，也可使用localhost。

注意事项

websocket需要使用8000端口，如果端口被占用，则会启动失败，解决方法如下：
- 使用lsof -i:8000命令查看8000端口占用进程，使用kill <PID>关闭占用8000端口进程，然后重新启动websocket即可。
- 若用户不想停止当前正在占用8000端口的服务，可以修改 /opt/tros/${TROS_DISTRO}/lib/websocket/webservice/conf/nginx.conf 配置文件中的listen端口号，改为大于1024且未使用的端口号。修改端口号后，浏览器端使用的URL也要同步修改。

HDMI展示

功能介绍

本章节介绍通过HDMI展示camera nv12图像的使用，RDK通过HDMI接显示器即可显示实时图像效果，对应于hobot_hdmi package。

代码仓库：https://github.com/D-Robotics/hobot_hdmi

支持平台

平台	运行方式	示例功能
RDK X3, RDK X3 Module,	Ubuntu 20.04 (Foxy), Ubuntu 22.04 (Humble)	启动MIPI摄像头，并通过HDMI展示图像
RDK X5, RDK X5 Module	Ubuntu 22.04 (Humble)	启动MIPI摄像头，并通过HDMI展示图像

准备工作

RDK平台

RDK已烧录好Ubuntu 20.04/Ubuntu 22.04系统镜像。
RDK已成功安装TogetheROS.Bot。
RDK已HDMI连接显示器。

使用介绍

RDK平台

通过SSH登录开发板，启动板端相关程序：

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

使用RDK X5时, 需要额外使用下面命令:

# 关闭桌面显示
sudo systemctl stop lightdm
# 复制运行依赖
cp -r /opt/tros/${TROS_DISTRO}/lib/hobot_hdmi/config/ .

# HDMI图像渲染
ros2 launch hobot_hdmi hobot_hdmi.launch.py device:=F37

结果分析

在运行终端输出如下信息：

[INFO] [launch]: All log files can be found below /root/.ros/log/2022-07-27-15-27-26-362299-ubuntu-13432
[INFO] [launch]: Default logging verbosity is set to INFO
[INFO] [mipi_cam-1]: process started with pid [13434]
[INFO] [hobot_hdmi-2]: process started with pid [13436]

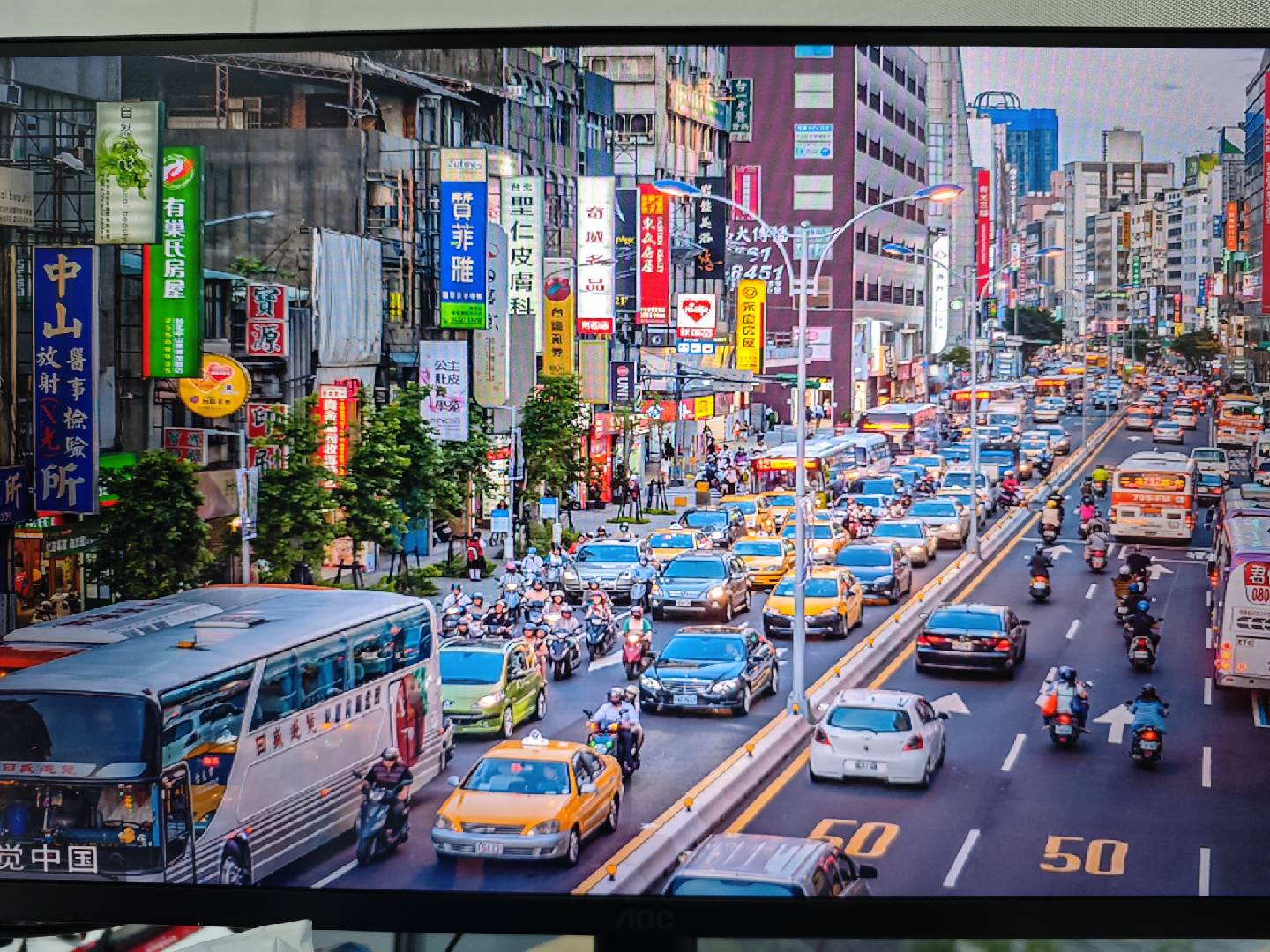

显示器显示图像如下： hdmi

RViz2展示

功能介绍

TogetheROS.Bot兼容ROS2 foxy/humble版本，为了方便预览图像效果，可以通过RViz2获取图像。

支持平台

平台	运行方式
RDK X3, RDK X3 Module	Ubuntu 20.04 (Foxy), Ubuntu 22.04 (Humble)
RDK X5, RDK X5 Module, RDK S100	Ubuntu 22.04 (Humble)
RDK Ultra	Ubuntu 20.04 (Foxy)

准备工作

RDK平台

RDK已烧录好Ubuntu 20.04/Ubuntu 22.04系统镜像。
RDK已成功安装tros.b。
PC已安装Ubuntu 20.04系统、ROS2 Foxy桌面版和数据可视化工具RViz2，并且和RDK在同一网段（IP地址前三位相同）。

ROS2 Foxy安装参考：https://docs.ros.org/en/foxy/Installation/Ubuntu-Install-Debians.html

PC 端 RViz2安装方法为：sudo apt install ros-foxy-rviz-common ros-foxy-rviz-default-plugins ros-foxy-rviz2

使用方式

RDK平台

通过SSH登录开发板，启动板端相关程序

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# 启动F37 camera发布BGR8格式图像
ros2 launch mipi_cam mipi_cam.launch.py mipi_out_format:=bgr8 mipi_image_width:=480 mipi_image_height:=272 mipi_io_method:=ros mipi_video_device:=F37

注意: mipi_out_format请勿随意更改，RViz2只支持RGB8, RGBA8, BGR8, BGRA8等图像格式.

如程序输出如下信息，说明节点已成功启动

[INFO] [launch]: All log files can be found below /root/.ros/log/2022-08-19-03-53-54-778203-ubuntu-2881662
[INFO] [launch]: Default logging verbosity is set to INFO
[INFO] [mipi_cam-1]: process started with pid [2881781]

RDK新建一个窗口，查询话题命令及返回结果如下：

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# 查询topic
ros2 topic list

输出：

/camera_info
/image_raw
/parameter_events
/rosout

PC机上查询当前话题，查询命令及返回结果如下：

Foxy
Humble

source /opt/ros/foxy/setup.bash

source /opt/ros/humble/setup.bash

# 配置ROS2环境
ros2 topic list

输出：

/camera_info
/image_raw
/parameter_events
/rosout

PC机上订阅话题，并预览摄像头数据；

Foxy
Humble

source /opt/ros/foxy/setup.bash

source /opt/ros/humble/setup.bash

# 配置ROS2环境
ros2 run rviz2 rviz2

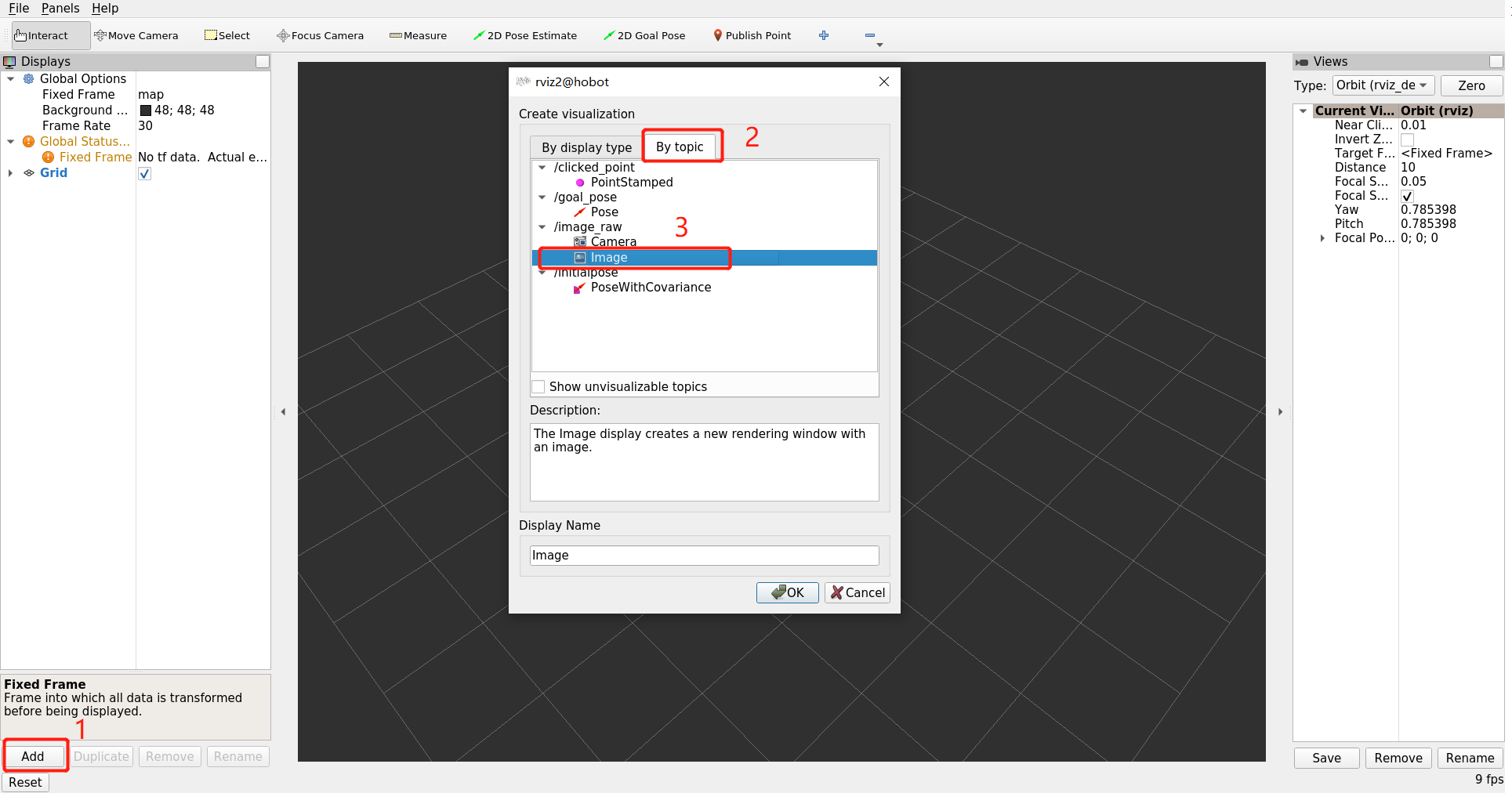

在 RViz2 界面上首先点击 add 按钮，然后按照topic选择发布的图像，在该示例中topic名为/image_raw，然后点击image：

rviz2-config

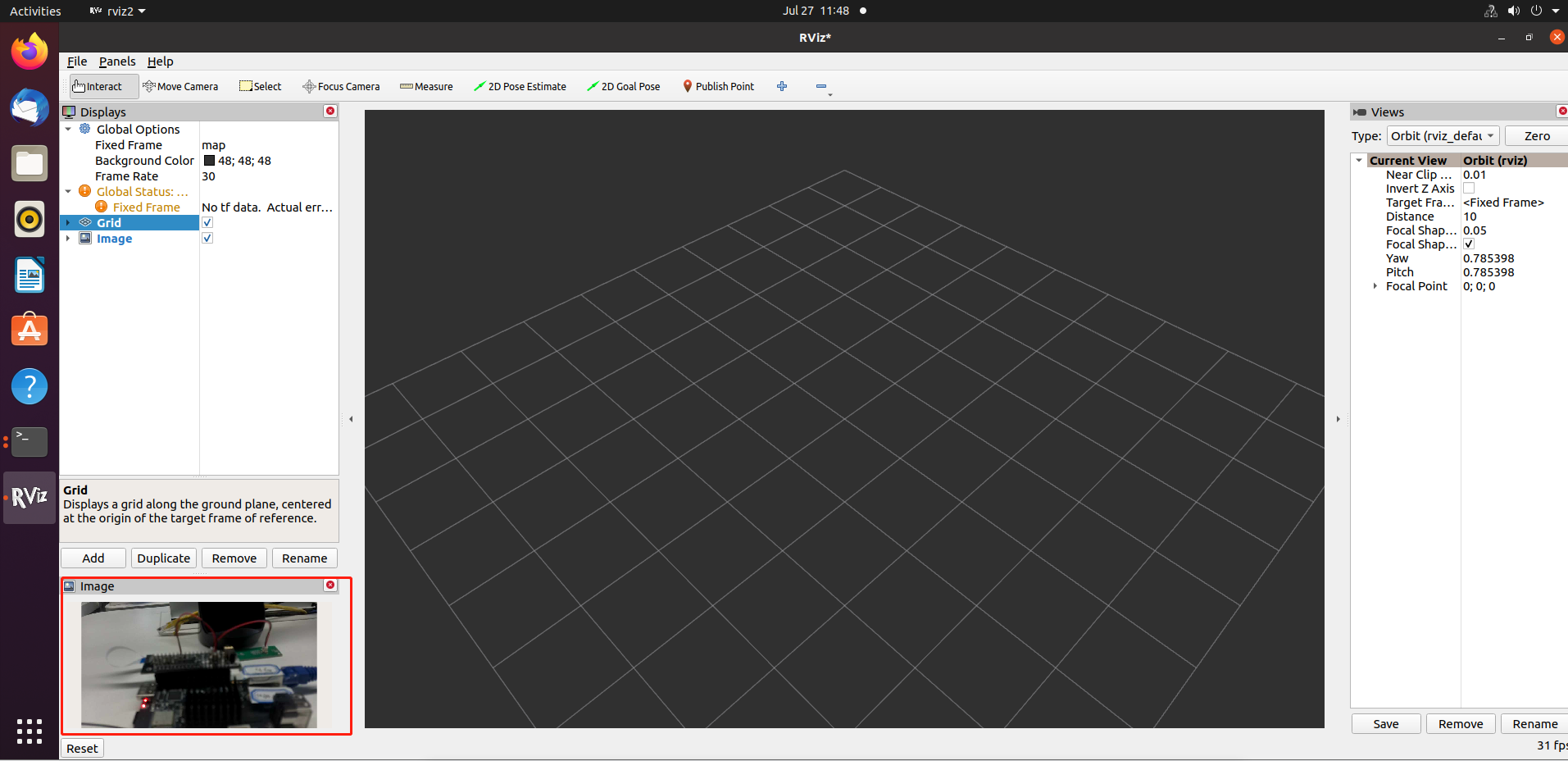

图像效果图如下：

rviz2-result

注意事项

如遇到PC端ros2 topic list未识别到摄像头topic，排查：
- 检查RDK是否正常pub图像
  - Foxy
  - Humble
  # 配置tros.b环境 source /opt/tros/setup.bash
  # 配置tros.b环境 source /opt/tros/humble/setup.bash
```
ros2 topic list
```
  输出：
```
/camera_info
/image_raw
/parameter_events
/rosout
```
- 检查PC和RDK网络能否ping通；
- PC和RDK IP地址是否前三位相同；

RQt展示

功能介绍

TogetheROS.Bot兼容ROS2 foxy版本，支持通过RQt预览压缩格式图像，可以大幅度降低网络带宽消耗。

支持平台

平台	运行方式	示例功能
RDK X3, RDK X3 Module, RDK Ultra	Ubuntu 20.04 (Foxy), Ubuntu 22.04 (Humble)	启动MIPI摄像头获取图像，在PC上使用RQt预览

准备工作

RDK平台

RDK已烧录好Ubuntu 20.04/Ubuntu 22.04系统镜像。
RDK已成功安装tros.b。
PC已安装Ubuntu 20.04系统、ROS2 Foxy桌面版和可视化工具RQt，并且和RDK在同一网段（IP地址前三位相同）。

ROS2 Foxy安装参考

PC 端 rqt-image-view安装方法为：sudo apt install ros-foxy-rqt-image-view ros-foxy-rqt

使用方式

RDK平台

通过SSH登录开发板，启动板端相关程序

a. 启动F37 camera

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

ros2 launch mipi_cam mipi_cam.launch.py mipi_image_width:=640 mipi_image_height:=480 mipi_video_device:=F37

b. 启动hobot_codec, 发布compressed格式图像

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

ros2 launch hobot_codec hobot_codec_encode.launch.py codec_out_format:=jpeg codec_pub_topic:=/image_raw/compressed

如程序输出如下信息，说明节点已成功启动

[INFO] [launch]: All log files can be found below /root/.ros/log/2023-05-15-17-08-02-144621-ubuntu-4755
[INFO] [launch]: Default logging verbosity is set to INFO
[INFO] [mipi_cam-1]: process started with pid [4757]
[mipi_cam-1] This is version for optimizing camera timestamp

[INFO] [launch]: All log files can be found below /root/.ros/log/2023-05-15-17-08-17-960398-ubuntu-4842
[INFO] [launch]: Default logging verbosity is set to INFO
[INFO] [hobot_codec_republish-1]: process started with pid [4844]

PC机上订阅话题，并预览摄像头数据；

Foxy
Humble

source /opt/ros/foxy/setup.bash

source /opt/ros/humble/setup.bash

# 配置ROS2环境
ros2 run rqt_image_view rqt_image_view

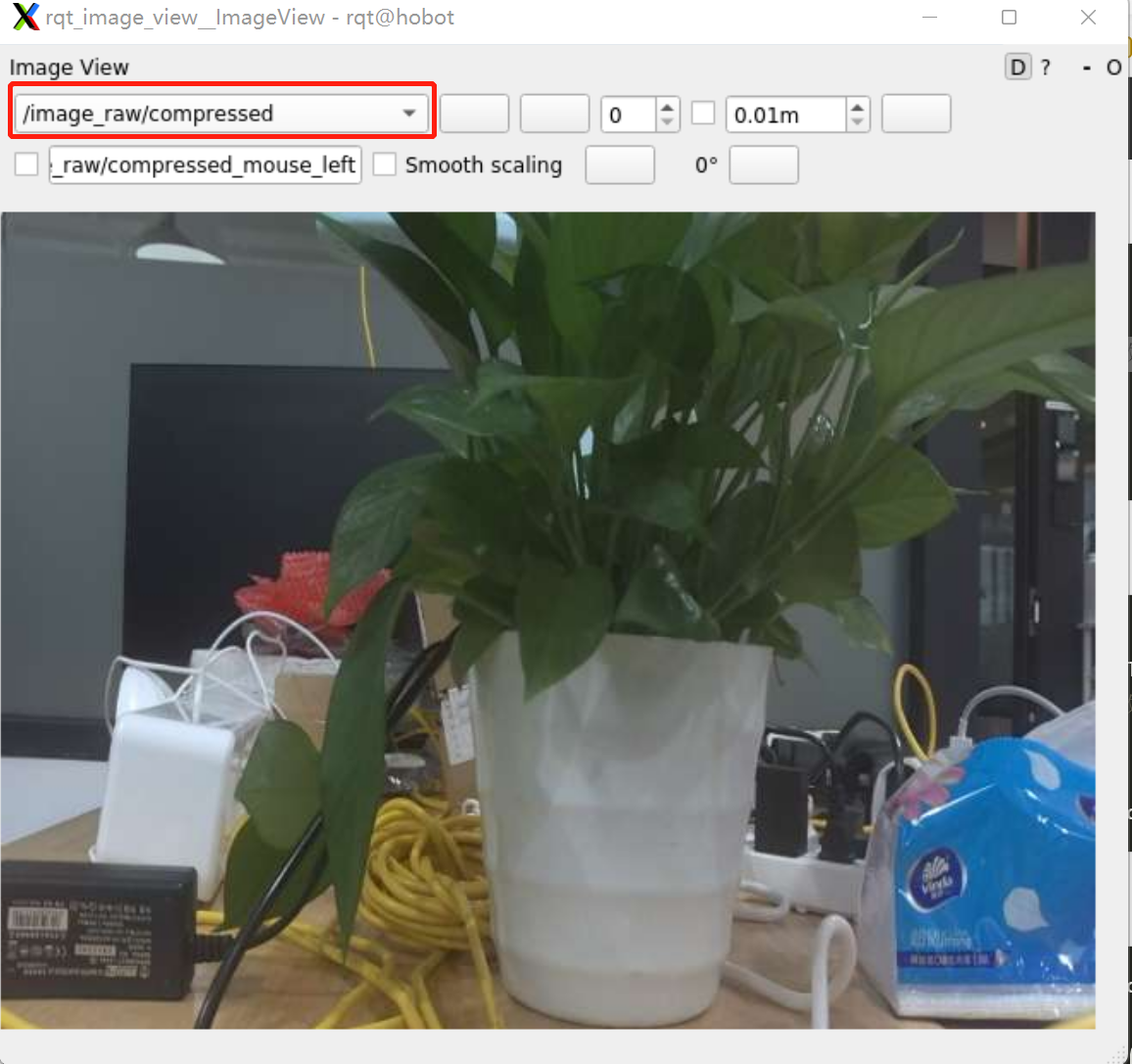

选择话题/image_raw/compressed，图像效果图如下：

注意事项

如遇到PC端ros2 topic list未识别到摄像头topic，做如下排查：

检查RDK是否正常pub图像

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

ros2 topic list

输出：

/camera_info
/hbmem_img000b0c26001301040202012020122406
/image_raw
/image_raw/compressed
/parameter_events
/rosout

检查PC和RDK网络能否ping通；
PC和RDK IP地址是否前三位相同；

Foxglove展示

功能介绍

Foxglove是一个开源的工具包，包括线上和线下版。旨在简化机器人系统的开发和调试。它提供了一系列用于构建机器人应用程序的功能。

本章节主要用到Foxglove数据记录和回放功能：Foxglove允许将ROS2话题的数据记录到文件中，以便后续回放和分析。这对于系统故障诊断、性能优化和算法调试非常有用。

演示中，我们会利用TogetheROS开发的hobot_visualization功能包，将智能推理结果转换为ROS2渲染的话题信息。

代码仓库：https://github.com/D-Robotics/hobot_visualization

支持平台

平台	运行方式
RDK X3, RDK X3 Module	Ubuntu 20.04 (Foxy), Ubuntu 22.04 (Humble)
RDK X5, RDK X5 Module, RDK S100	Ubuntu 22.04 (Humble)
X86	Ubuntu 20.04 (Foxy)

准备工作

RDK平台

确认摄像头F37正确接到RDK上
确认PC可以通过网络访问RDK
确认已成功安装TogetheROS.Bot

X86平台

确认X86平台系统为Ubuntu 20.04，且已成功安装tros.b

使用方式

RDK平台 / X86平台

通过SSH登录RDK平台，启动板端相关程序：

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

export CAM_TYPE=fb

ros2 launch hobot_visualization hobot_vis_render.launch.py

同时，利用ssh登录另一个终端，在板端记录话题信息：

Foxy
Humble

# 配置tros.b环境
source /opt/tros/setup.bash

# 配置tros.b环境
source /opt/tros/humble/setup.bash

# 记录rosbag数据，会生成在当前工作目录下
ros2 bag record -a

Foxglove在线页面播放rosbag数据

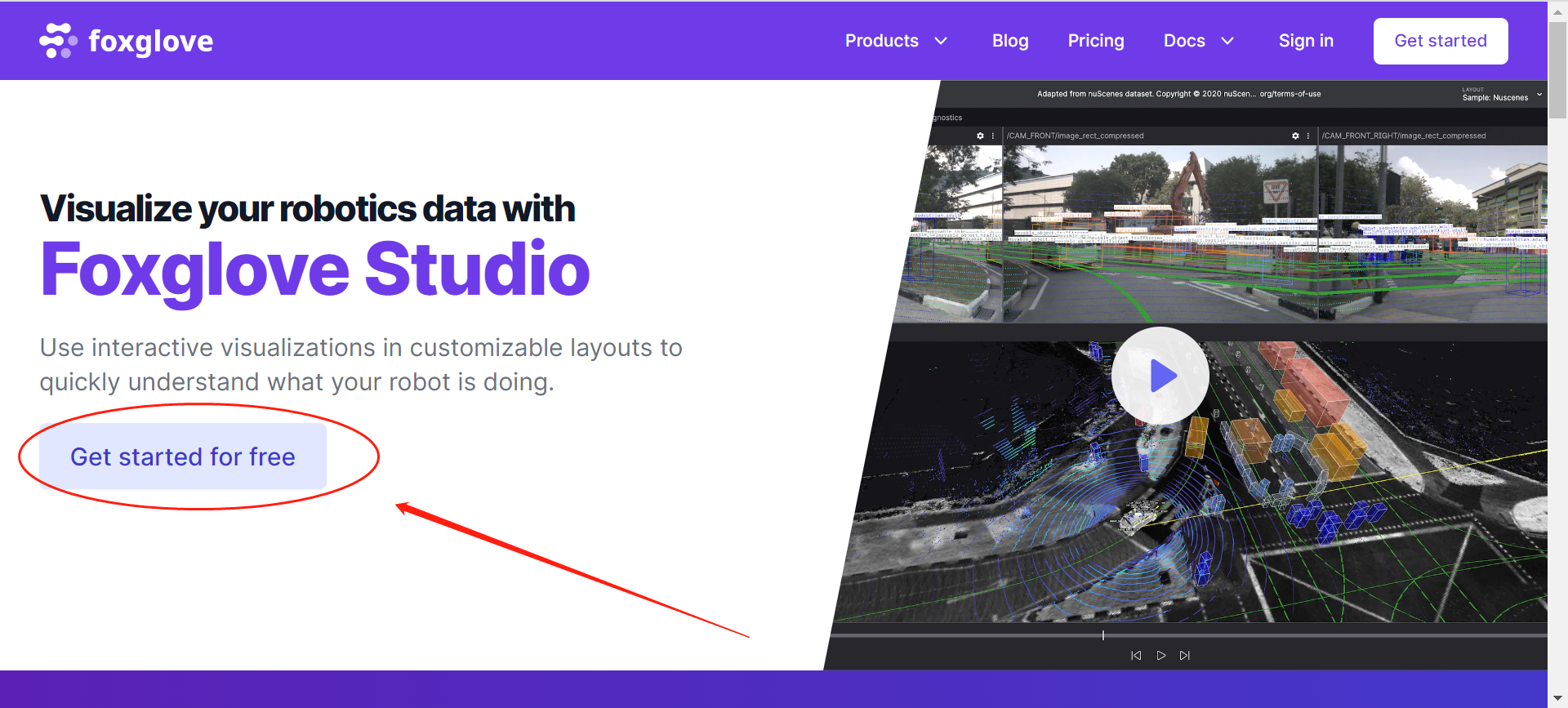

1）PC浏览器（chrome/firefox/edge）输入 (https://foxglove.dev/studio) , 进入foxglove官网

foxglove

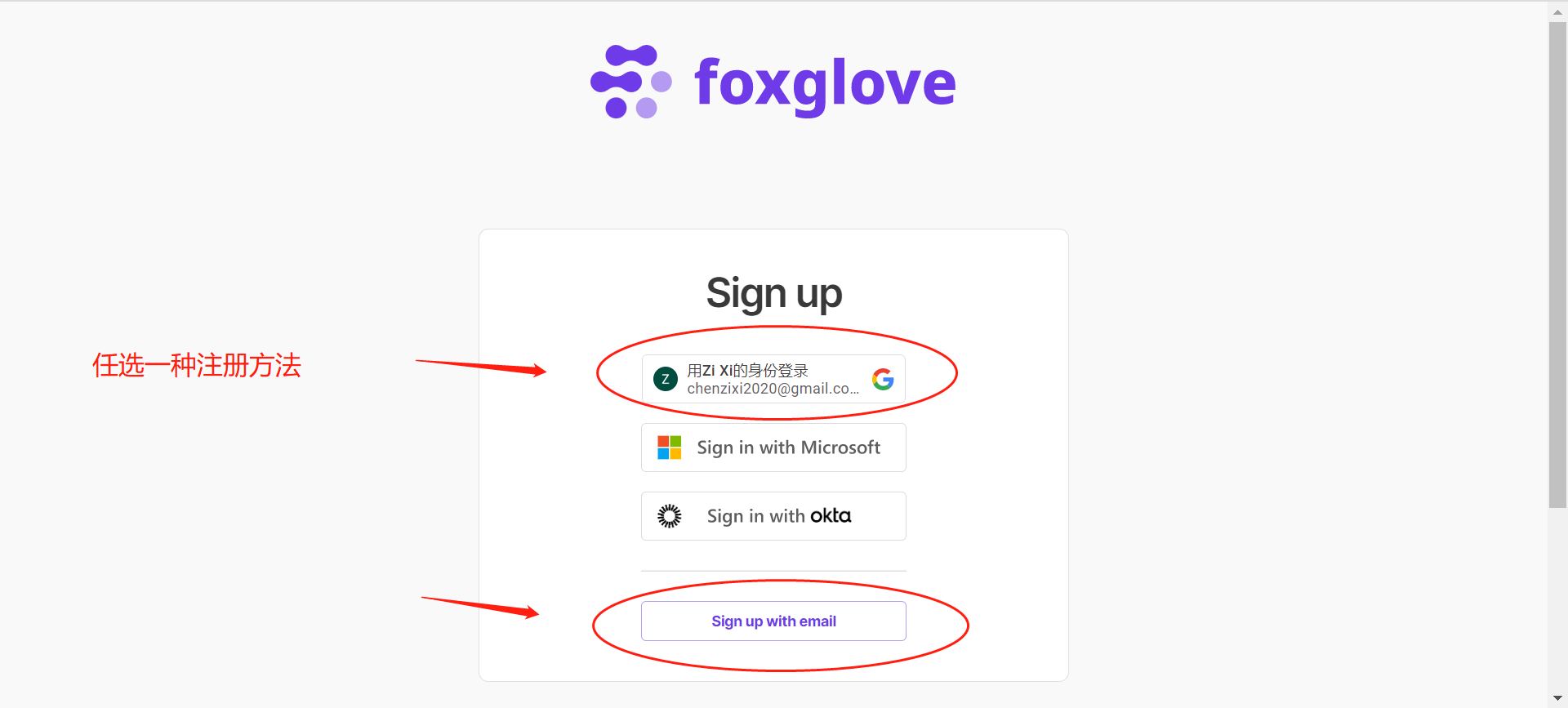

PS: 首次使用需要注册, 可使用谷歌账号或第三方邮箱进行注册。

foxglove

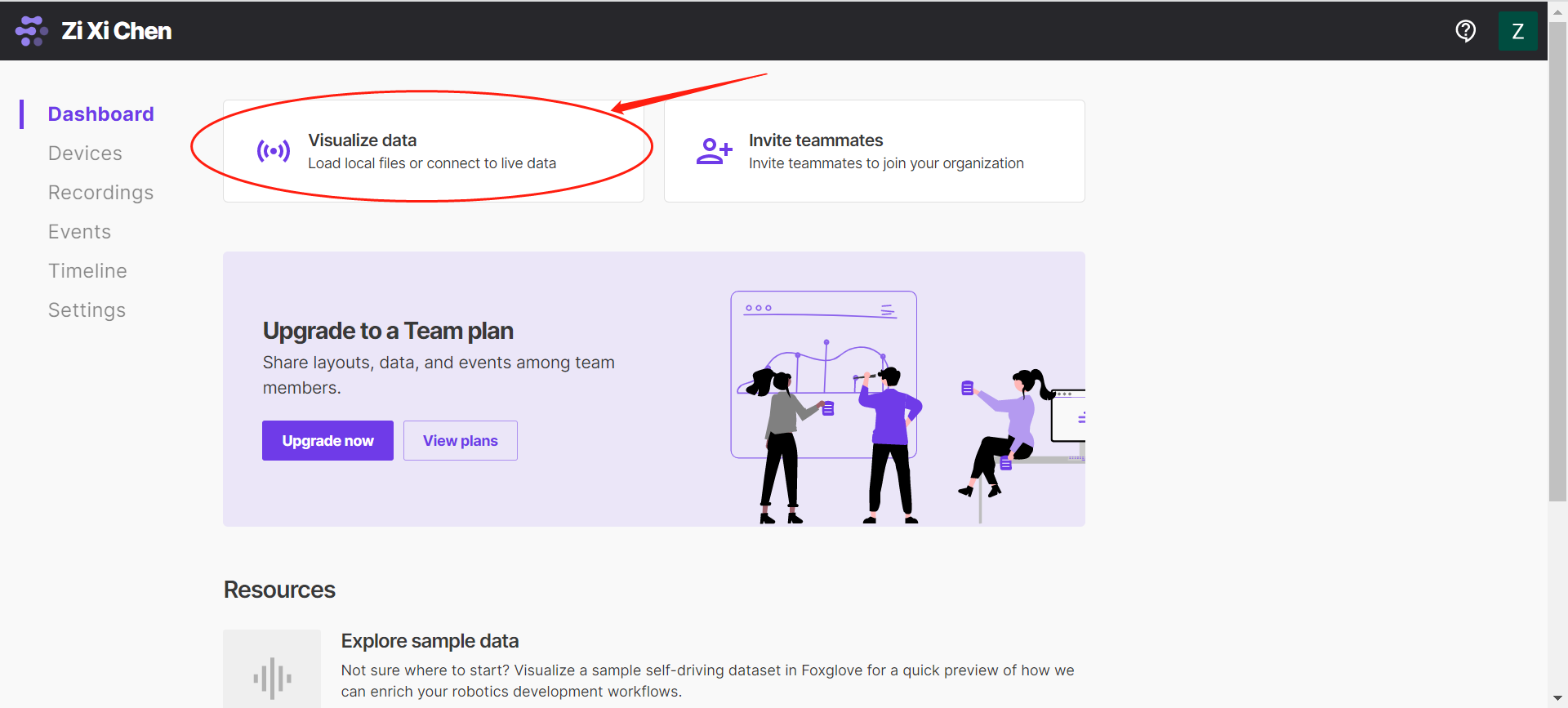

2）进入可视化功能界面

foxglove

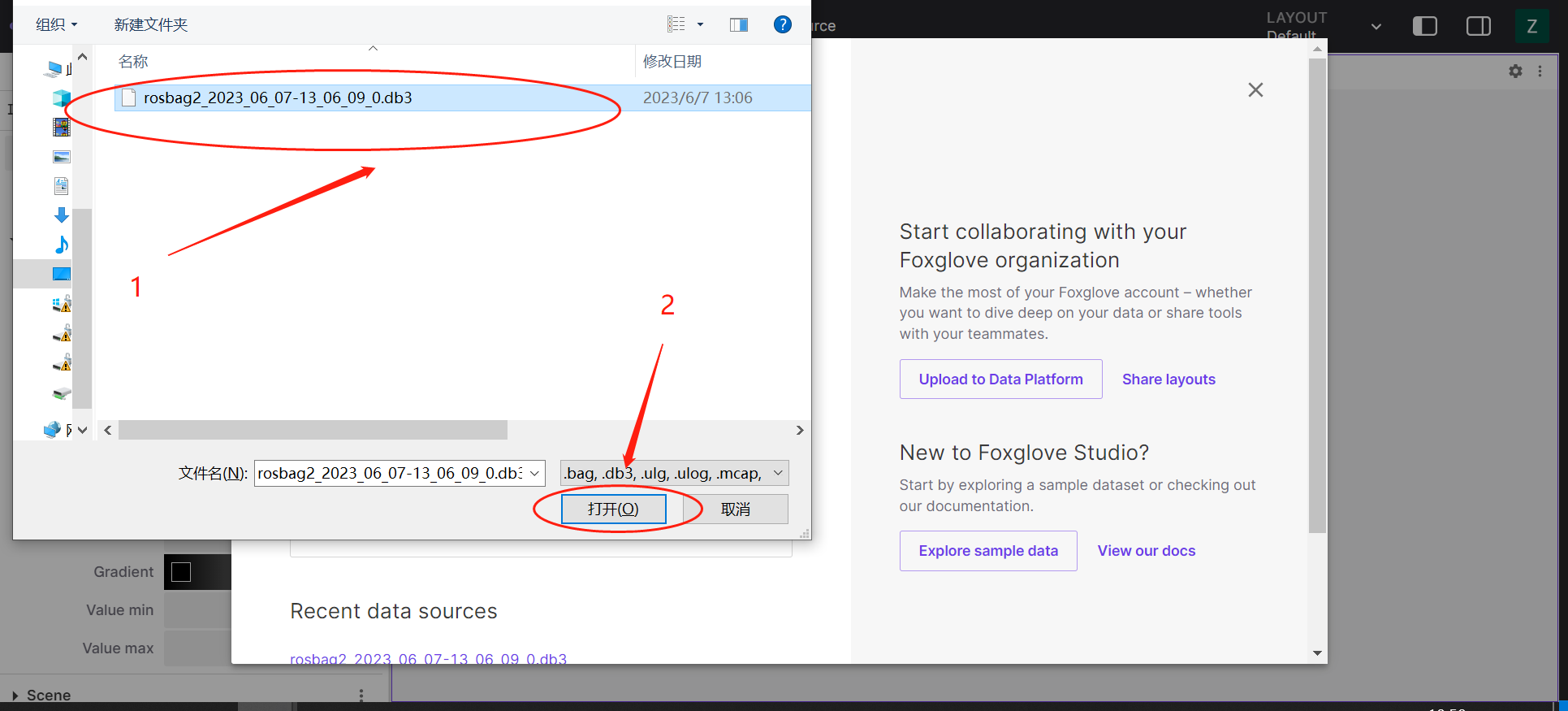

3）点击选中本地rosbag文件

foxglove

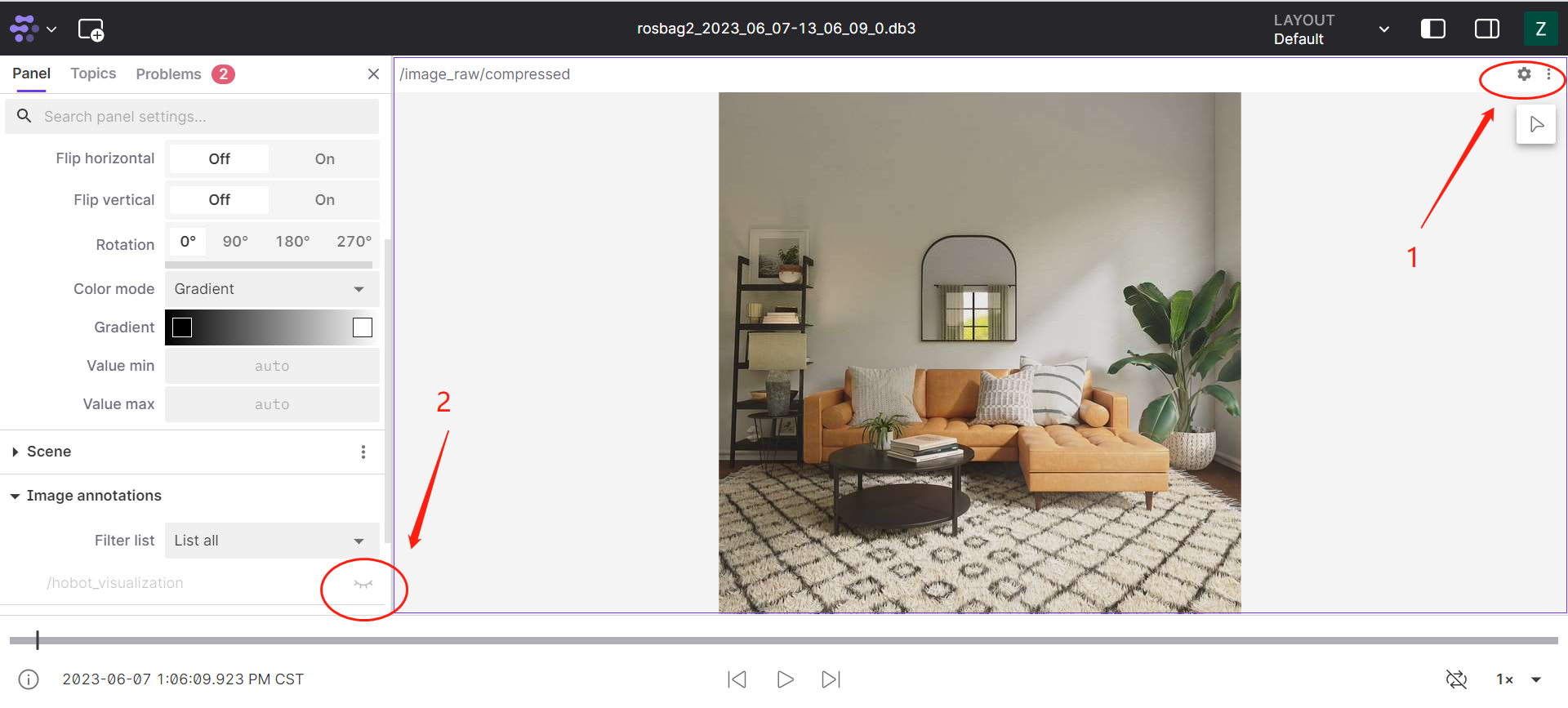

4）打开布局界面，在布局界面右上角，点击设置，选中图标，打开播放maker渲染消息功能

foxglove

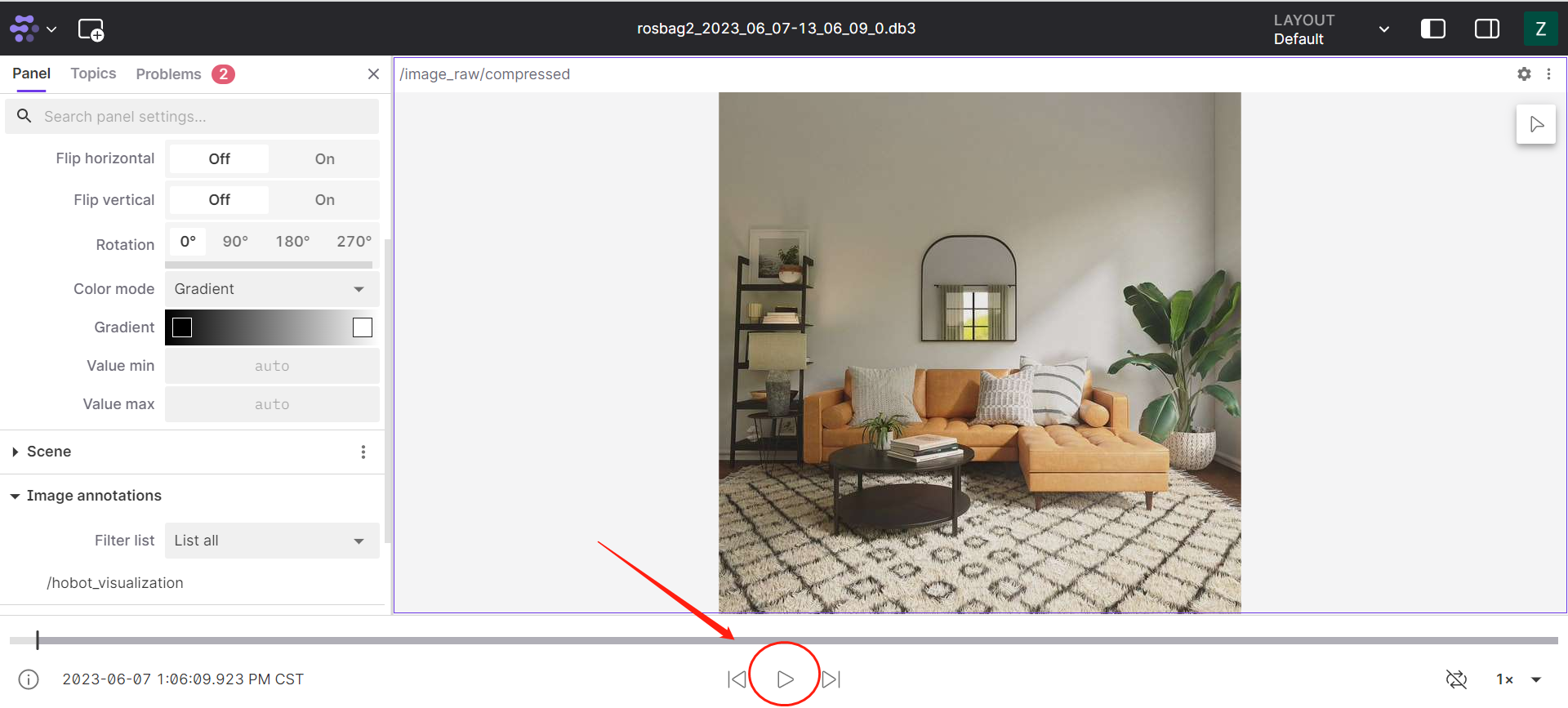

5）点击播放 foxglove

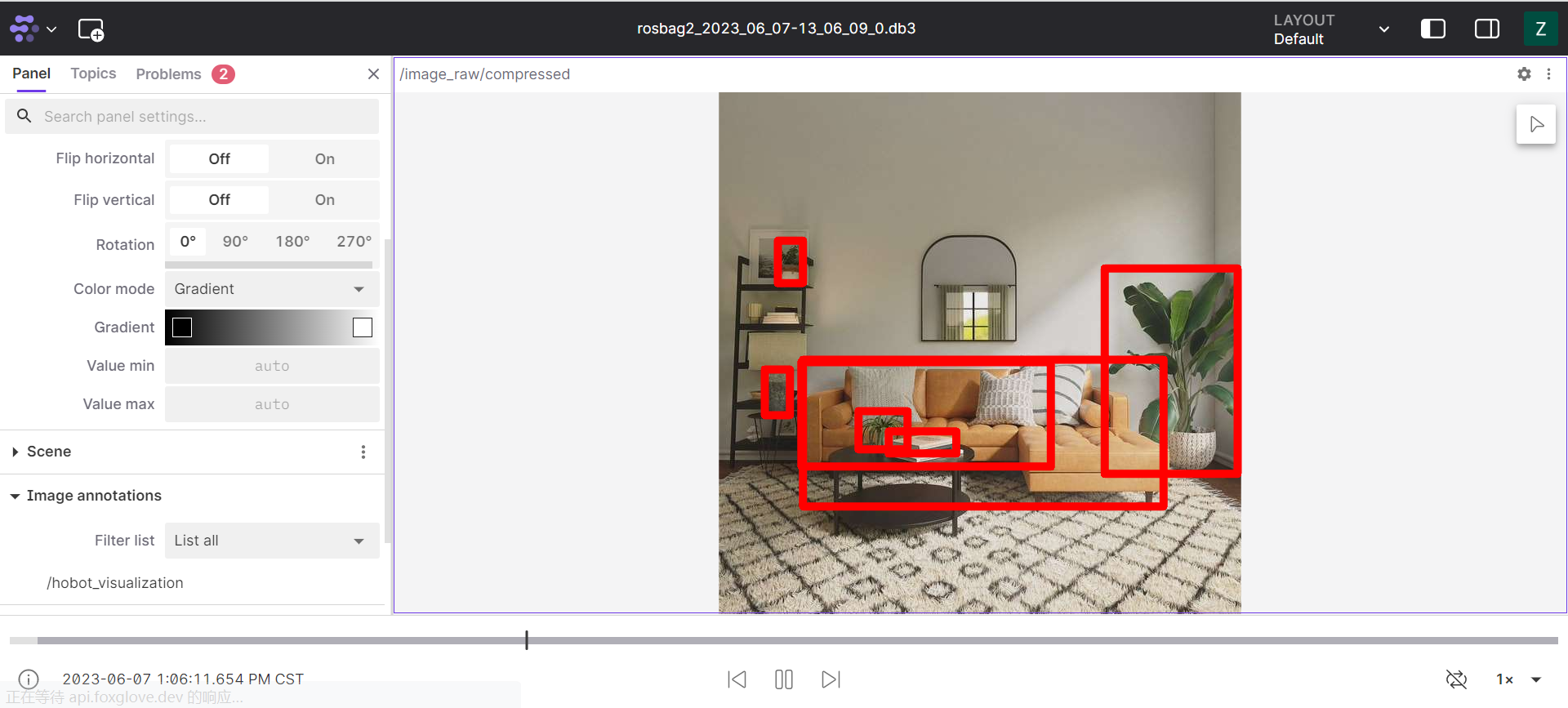

6）观看数据 foxglove

注意事项

Foxglove可视化图像数据，需采用ROS2官方的消息格式，使用foxglove支持的图像编码格式，详情请见 (https://foxglove.dev/docs/studio/panels/image)。
rosbag进行消息记录时，可能会录制其他设备的话题信息，因此为了保证rosbag数据的干净，可以通过设置'export ROS_DOMAIN_ID=xxx' ，如'export ROS_DOMAIN_ID=1'的方法。
