微雪 WM8960 Audio HAT

产品简介

WM8960 Audio HAT 是由微雪电子生产的一款音频转接板，采用 WM8960 Codec 方案，可实现双通道麦克风录音、音频播放功能，转接板外观如下图：

关于音频转接板的详细介绍，请参考 WM8960 音频转接板 。

安装方法

• 硬件部署

RDK-X3-PI

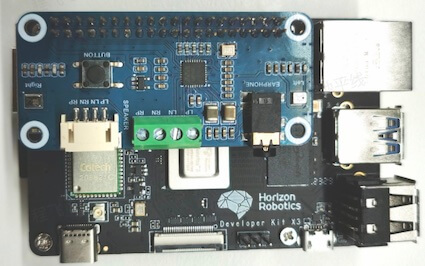

1. 按照下图方式，将转接板接入 RDK X3 的 40pin header。


RDK-X3-Module

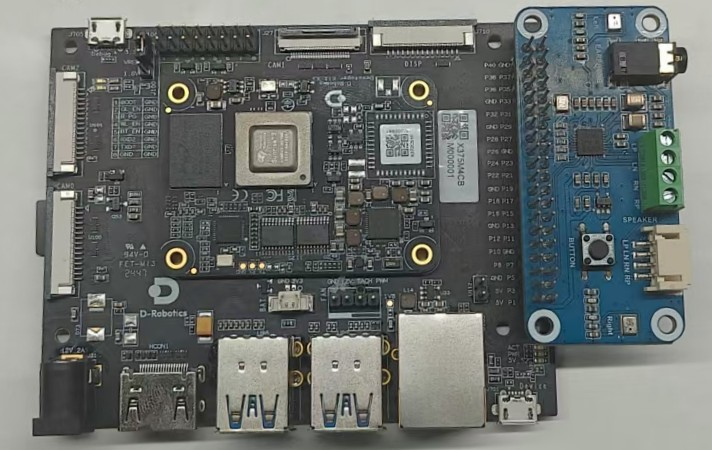

1. 按照下图方式，将转接板接入 RDK X3 的 40pin header。


• 软件配置

2. 使用 srpi-config 配置音频板
   进入 3 Interface Options->I5 Audio

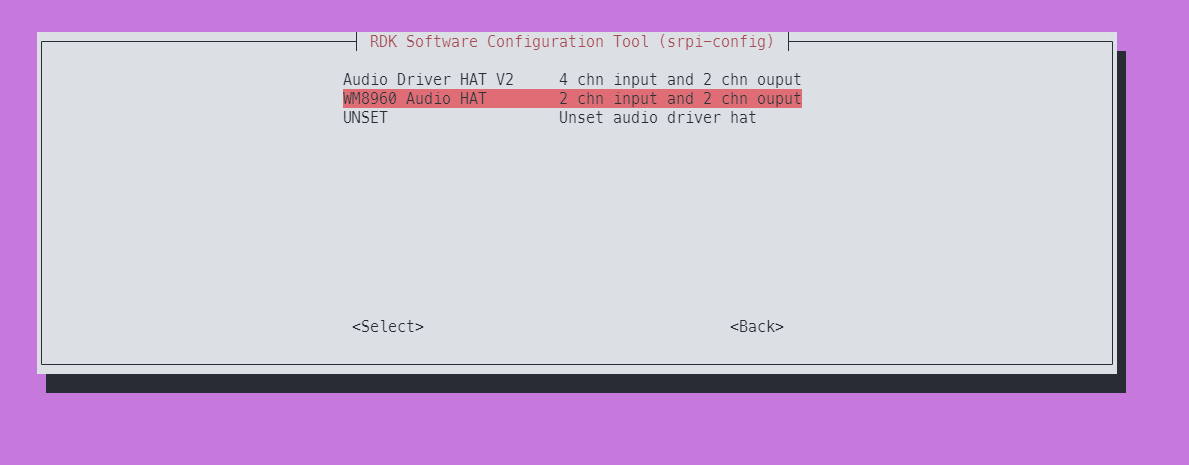

   选择 WM8960 Audio HAT：

3. 运行命令 sync && reboot 重启开发板，如 ls /dev/snd 下出现如下设备节点，说明转接板安装成功

   root@ubuntu:~# ls /dev/snd/
   by-path  controlC0  pcmC0D0c  pcmC0D0p  pcmC0D1c  pcmC0D1p  timer

该音频板在 RDK X3 上的的播放节点为 pcmC0D0p，录制节点为 pcmC0D1c

• 卸载方法

1. 使用 srpi-config 配置音频板
   进入 3 Interface Options->I5 Audio
   选择 UNSET, 即可卸载音频驱动和相关配置

2. 将载板拔掉。

运行

1. 检查声卡设备

首先，确认声卡是否被系统正确识别和注册。

• 查看已注册的声卡列表：

  cat /proc/asound/cards

  输出示例：

   root@ubuntu:~# cat /proc/asound/cards
   0 [hobotsnd6      ]: hobotsnd6 - hobotsnd6
                        hobotsnd6



  若能看到类似“ hobotsnd6 ”的条目，说明声卡已被识别。

• 查看声卡下的功能设备：

  cat /proc/asound/devices

  输出示例：

  root@ubuntu:~# cat /proc/asound/devices
      2: [ 0]   : control
      3: [ 0- 0]: digital audio playback
      4: [ 0- 0]: digital audio capture
      5: [ 0- 1]: digital audio playback
      6: [ 0- 1]: digital audio capture
      33:        : timer


RDK-X3-PI

2. 录音操作

• 2通道麦克风录音
  使用 tinycap 录制 2 通道音频：

  tinycap ./2chn_test.wav -D 0 -d 0 -c 2 -b 16 -r 48000 -p 512 -n 4 -t 5

3. 播放操作

• 双通道音频播放
  使用 tinyplay 播放录制好的音频文件，常用参数如下：

  tinyplay ./2chn_test.wav -D 0 -d 1

RDK-X3-Module

2. 录音操作

• 2通道麦克风录音
  使用 tinycap 录制 2 通道音频：

  tinycap ./2chn_test.wav -D 0 -d 1 -c 2 -b 16 -r 48000 -p 512 -n 4 -t 5

3. 播放操作

• 双通道音频播放
  使用 tinyplay 播放录制好的音频文件，常用参数如下：

  tinyplay ./2chn_test.wav -D 0 -d 0

常见问题排查

• 若未检测到声卡，请检查硬件连接和拨码开关设置是否正确。
• 若录音或播放无声，请确认音频文件格式、通道数与命令参数一致。

如遇其他问题，可参考 [ 音频常见问题 ](../../../08_FAQ/04_multimedia.md#audio- 常见问题 ) 获取更多帮助。
