mobilenetv2
功能介绍
mobilenetv2图片分类算法示例使用图片作为输入，利用BPU进行算法推理，发布包含物体类别的算法msg。
mobilenetv2是使用ImageNet data数据集训练出来的caffe模型，模型来源： https://github.com/shicai/MobileNet-Caffe 。
支持的目标类型包括人、动物、水果、交通工具等共1000种类型。具体支持的类别详见RDK板端文件 /opt/tros/${TROS_DISTRO}/lib/dnn_node_example/config/imagenet.list（已安装TogatherROS.Bot）。
代码仓库： https://github.com/D-Robotics/hobot_dnn
应用场景：mobilenetv2能够预测给定图片的类别，可实现数字识别、物体识别等功能，主要应用于文字识别、图像检索等领域。
食品类型识别案例： https://github.com/frotms/Chinese-and-Western-Food-Classification
支持平台
| 平台 | 运行方式 | 示例功能 |
|---|---|---|
| RDK X3, RDK X3 Module | Ubuntu 20.04 (Foxy), Ubuntu 22.04 (Humble) | · 启动MIPI/USB摄像头，并通过web展示推理渲染结果 · 使用本地回灌，渲染结果保存在本地 |
| RDK X5, RDK X5 Module | Ubuntu 22.04 (Humble) | · 启动MIPI/USB摄像头，并通过web展示推理渲染结果 · 使用本地回灌，渲染结果保存在本地 |
| RDK Ultra | Ubuntu 20.04 (Foxy) | · 启动MIPI/USB摄像头，并通过web展示推理渲染结果 · 使用本地回灌，渲染结果保存在本地 |
| RDK S100 | Ubuntu 22.04 (Humble) | · 启动MIPI/USB摄像头，并通过web展示推理渲染结果 · 使用本地回灌，渲染结果保存在本地 |
| X86 | Ubuntu 20.04 (Foxy) | · 使用本地回灌，渲染结果保存在本地 |
准备工作
RDK平台
-
RDK已烧录好Ubuntu 20.04/Ubuntu 22.04系统镜像。
-
RDK已成功安装tros.b。
-
RDK已安装MIPI或者USB摄像头，无摄像头的情况下通过回灌本地JPEG/PNG格式图片或者MP4、H.264和H.265的视频方式体验算法效果。
-
确认PC机能够通过网络访问RDK。
X86平台
-
X86环境已配置好Ubuntu 20.04系统镜像。
-
X86环境系统已成功安装tros.b。
使用介绍
RDK平台
mobilenetv2图片分类订阅sensor package发布的图片，经过推理后发布算法msg，通过websocket package实现在PC端浏览器上渲染显示发布的图片和对应的算法结果。
使用MIPI摄像头发布图片
- Foxy
- Humble
# 配置tros.b环境
source /opt/tros/setup.bash
# 配置tros.b环境
source /opt/tros/humble/setup.bash
# 配置MIPI摄像头
export CAM_TYPE=mipi
# 启动launch文件
ros2 launch dnn_node_example dnn_node_example.launch.py dnn_example_config_file:=config/mobilenetv2workconfig.json dnn_example_image_width:=480 dnn_example_image_height:=272
使用USB摄像头发布图片
- Foxy
- Humble
# 配置tros.b环境
source /opt/tros/setup.bash
# 配置tros.b环境
source /opt/tros/humble/setup.bash
# 配置USB摄像头
export CAM_TYPE=usb
# 启动launch文件
ros2 launch dnn_node_example dnn_node_example.launch.py dnn_example_config_file:=config/mobilenetv2workconfig.json dnn_example_image_width:=480 dnn_example_image_height:=272
使用本地图片回灌
mobilenetv2图片分类算法示例使用本地JPEG/PNG格式图片回灌，经过推理后将算法结果渲染后的图片存储在本地的运行路径下。
- Foxy
- Humble
# 配置tros.b环境
source /opt/tros/setup.bash
# 配置tros.b环境
source /opt/tros/humble/setup.bash
# 启动launch文件
ros2 launch dnn_node_example dnn_node_example_feedback.launch.py dnn_example_config_file:=config/mobilenetv2workconfig.json dnn_example_image:=config/target_class.jpg
X86平台
使用本地图片回灌
mobilenetv2图片分类算法示例使用本地JPEG/PNG格式图片回灌，经过推理后将算法结果渲染后的图片存储在本地的运行路径下。
# 配置tros.b环境
source /opt/tros/setup.bash
# 启动launch文件
ros2 launch dnn_node_example dnn_node_example_feedback.launch.py dnn_example_config_file:=config/mobilenetv2workconfig.json dnn_example_image:=config/target_class.jpg
结果分析
使用摄像头发布图片
在运行终端输出如下信息：
[example-3] [WARN] [1655095481.707875587] [example]: Create ai msg publisher with topic_name: hobot_dnn_detection
[example-3] [WARN] [1655095481.707983957] [example]: Create img hbmem_subscription with topic_name: /hbmem_img
[example-3] [WARN] [1655095482.985732162] [img_sub]: Sub img fps 31.07
[example-3] [WARN] [1655095482.992031931] [example]: Smart fps 31.31
[example-3] [WARN] [1655095484.018818843] [img_sub]: Sub img fps 30.04
[example-3] [WARN] [1655095484.025123362] [example]: Smart fps 30.04
[example-3] [WARN] [1655095485.051988567] [img_sub]: Sub img fps 30.01
[example-3] [WARN] [1655095486.057854228] [example]: Smart fps 30.07
输出log显示，发布算法推理结果的topic为hobot_dnn_detection，订阅图片的topic为/hbmem_img，订阅到的图片和算法推理输出帧率约为30fps。
在PC端的浏览器输入http://IP:8000 即可查看图像和算法渲染效果（IP为RDK的IP地址）：
使用本地图片回灌
在运行终端输出如下信息：
[example-1] [INFO] [1654767648.897132079] [example]: The model input width is 224 and height is 224
[example-1] [INFO] [1654767648.897180241] [example]: Dnn node feed with local image: config/target_class.jpg
[example-1] [INFO] [1654767648.935638968] [example]: task_num: 2
[example-1] [INFO] [1654767648.946566665] [example]: Output from image_name: config/target_class.jpg, frame_id: feedback, stamp: 0.0
[example-1] [INFO] [1654767648.946671029] [ClassificationPostProcess]: outputs size: 1
[example-1] [INFO] [1654767648.946718774] [ClassificationPostProcess]: out cls size: 1
[example-1] [INFO] [1654767648.946773602] [ClassificationPostProcess]: class type:window-shade, score:0.776356
[example-1] [INFO] [1654767648.947251721] [ImageUtils]: target size: 1
[example-1] [INFO] [1654767648.947342212] [ImageUtils]: target type: window-shade, rois.size: 1
[example-1] [INFO] [1654767648.947381666] [ImageUtils]: roi.type: , x_offset: 112 y_offset: 112 width: 0 height: 0
[example-1] [WARN] [1654767648.947563731] [ImageUtils]: Draw result to file: render_feedback_0_0.jpeg

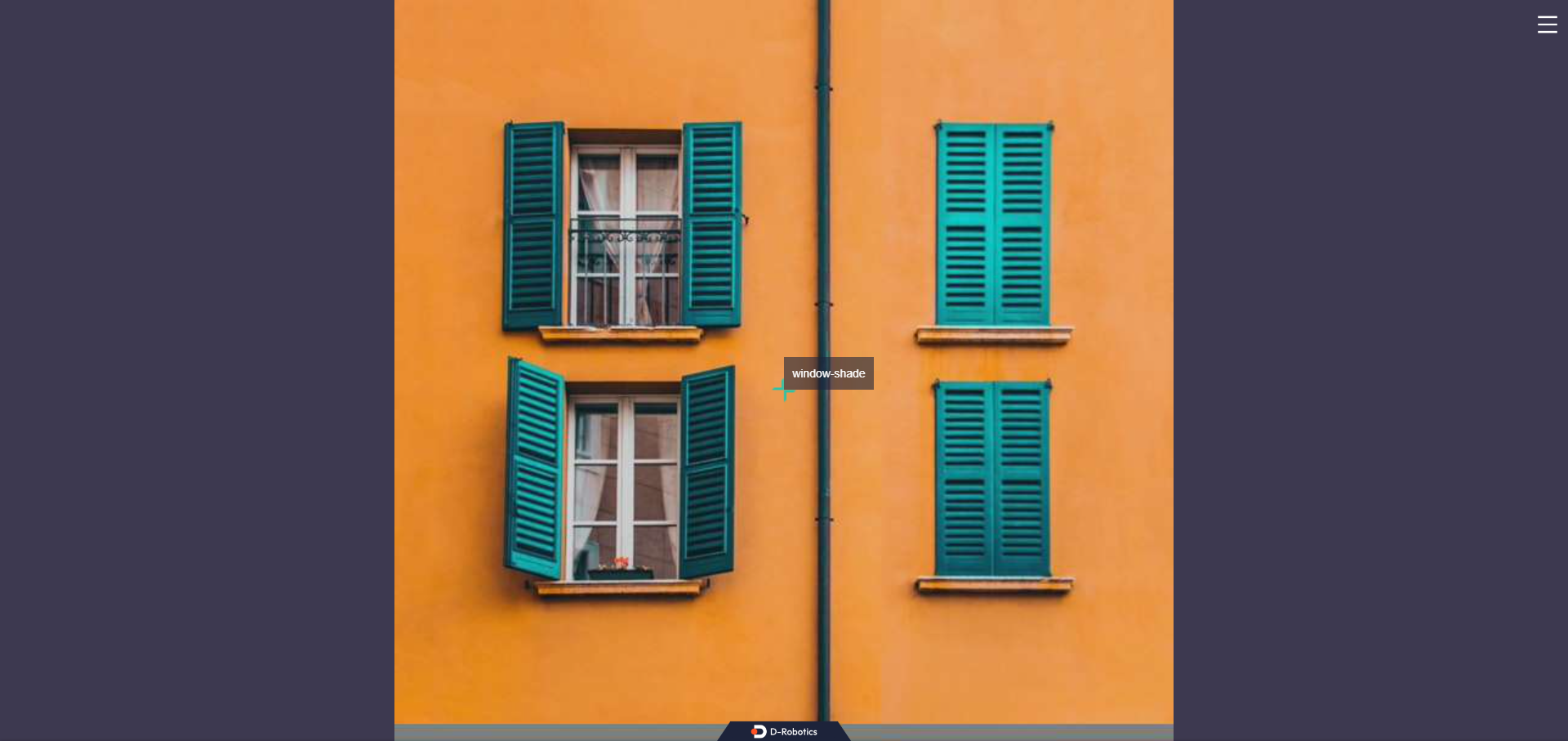

输出log显示，算法使用输入的图片config/target_class.jpg推理出的图片分类结果是window-shade，置信度为0.776356（算法只输出置信度最高的分类结果）。存储的渲染图片文件名为render_feedback_0_0.jpeg，渲染图片效果：
