烧录步骤

本页介绍 RDK S600 的系统烧录。烧录前先完成 烧录准备。

下载模式​

RDK S600 通过 XBurn 烧录系统镜像，先按设备状态选下载模式，再进入对应模式执行烧录。

下载模式适用场景前置要求
DFU+Fastboot空板或系统损坏导致设备变砖需拨码使设备进入 DFU 引导模式
Fastboot非空板状态更新系统要求非空板且系统能进入 U-Boot

进入 DFU+Fastboot 模式​

RDK S600 当前在售版本为 V1P0，进入 DFU 模式方式如下：

V1P0 版本（当前）

  1. 将 SW3 拨码至 OFF，关闭电源。
  2. 将 SW2 拨码至 ON，进入 DFU 模式。
  3. 将 SW3 拨码至 ON，开启电源。
  4. 检查 D61 Flash 灯：常亮表示已进入 DFU 模式。
image-S600-dfu-mode
历史版本（V0P1、V0P2）进入 DFU 方式

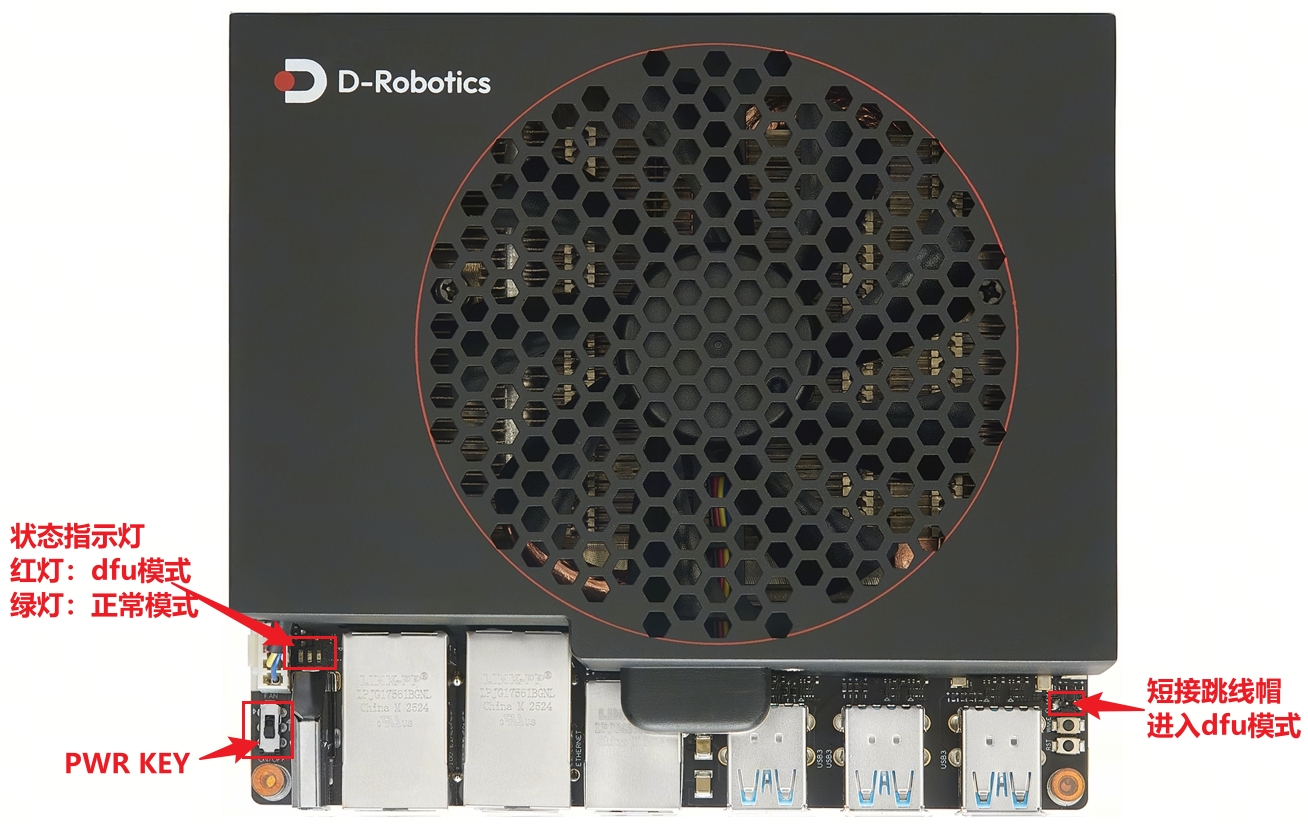

V0P1 版本

  1. 将 SW3 拨码至 OFF，关闭电源。
  2. 短接 SW2 跳线帽，进入 DFU 模式。
  3. 将 SW3 拨码至 ON，开启电源。
  4. 检查 D61 Flash 灯：常亮表示已进入 DFU 模式。
image-S600-V0P1

V0P2 版本

  1. 将 SW3 拨码至 OFF，关闭电源。
  2. 将 SW2 拨码至 ON，进入 DFU 模式。
  3. 将 SW3 拨码至 ON，开启电源。
  4. 检查 D61 Flash 灯：常亮表示已进入 DFU 模式。

V0P2 进 DFU 的操作与图示与上方 V1P0 版本相同。

进入 Fastboot 模式​

  1. 将 SW3 拨码至 OFF，关闭电源。
  2. 将 SW2 拨码至 OFF，进入正常启动模式。
  3. 将 SW3 拨码至 ON，开启电源。
  • 自动进入：板端系统启动完成后自动启动 ADB 服务，XBurn 检测到 ADB 设备后下发命令，让板端进入 Fastboot。
  • 手动进入：上电后立刻长按空格键进入 U-Boot 命令行，输入 fastboot 0 进入 Fastboot。

烧录全镜像​

适用于首次刷机或系统恢复，烧录完整系统镜像包，存储介质 按实际情况选 UFS（板载）或 NVMe（扩展）。

启动盘选择

启动盘由 SW8 BOOT 拨码 决定，烧录前须按目标存储介质，正确设置 SW8 拨码，烧录后保持拨码位置不变：

  • 从 UFS 启动：SW8 拨至 UFS 启动位（D12=ON, D13=ON 或 D12=OFF, D13=OFF）。
  • 从 NVMe 启动：SW8 拨至 NVMe 启动位（D12=OFF, D13=ON）。

烧录 NVMe 需使用 NVMe 版本的镜像，地瓜默认提供的镜像面向 UFS，NVMe 镜像需自行编译（编译配置 RDK_DISK_MEDIUM="nvme"），见 构建系统开发指南 · eMMC/UFS/NVMe 镜像编译须知。

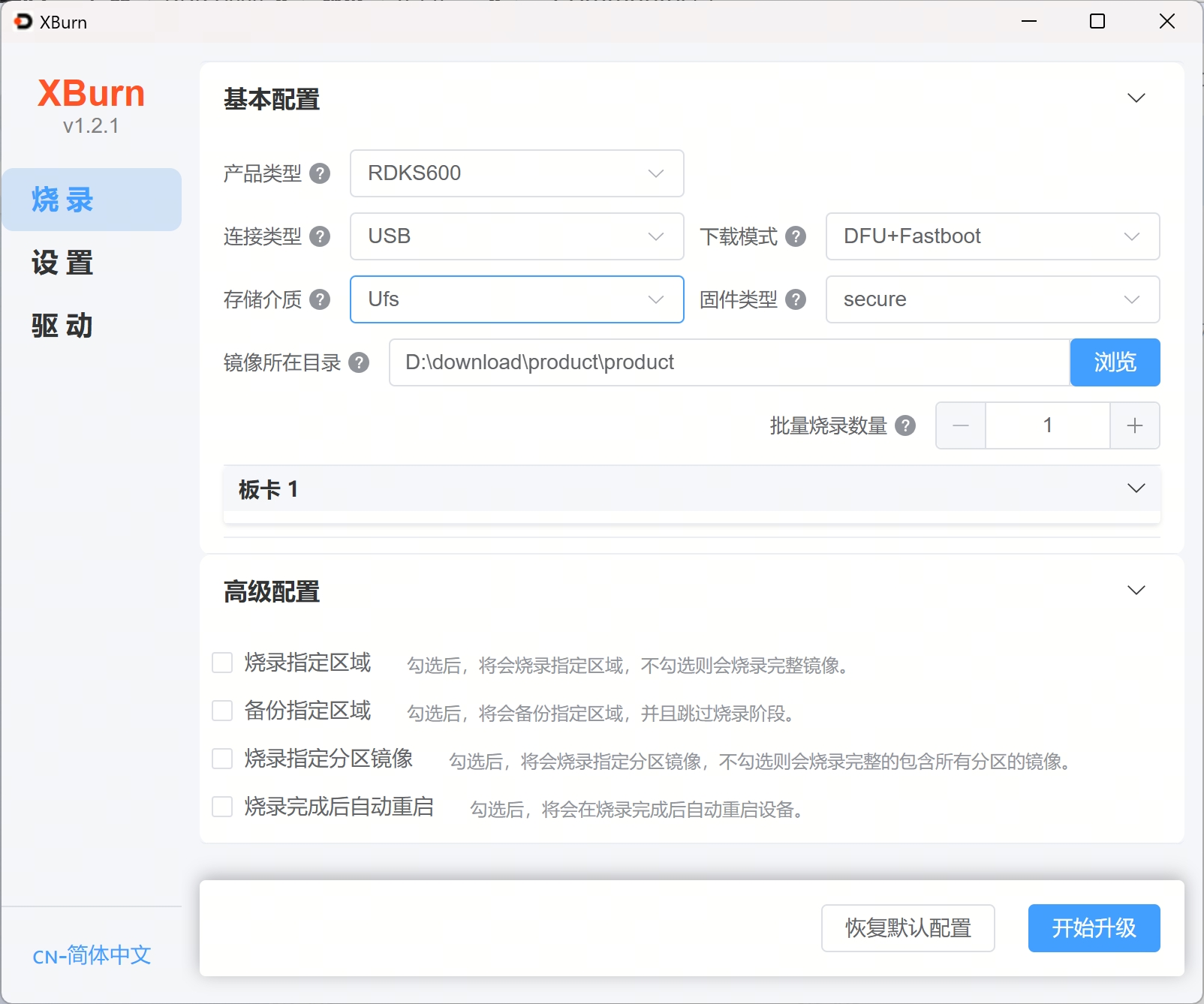

  1. 产品类型 选择 RDK S600。

  2. 连接类型 选择 USB，下载模式 选择（DFU+Fastboot 或 Fastboot）。

  3. 存储介质 选择 UFS 或 NVMe，固件类型 选择 secure。

  4. 在 镜像所在目录 右侧，单击 浏览，选择固件所在的 product 文件夹。

  5. （可选）需同时烧录多台设备时，见 XBurn 手册 批量烧录（软件上限 8 台、推荐 ≤4 台；设备越多失败概率越高，稳定性取决于线材、hub、供电等硬件环境，软件不保证）。批量时建议关闭下方 烧录完成自动重启，避免单台完成重启影响其他设备。

  6. （可选）展开 高级配置，勾选 烧录完成自动重启，烧录完成后设备自动重启，省去手动断电、改为正常启动模式、重新上电。详见 XBurn 手册 烧录完成自动重启与启动检查。

  7. 单击 开始升级，设备上电并开始烧录，等待进度完成。

  8. 升级完成后，关闭电源。

  9. 启动验证。先保持设备断电，通过 HDMI 线缆连接设备与显示器，再给设备上电。系统首次启动会进行默认环境配置，持续 45 秒左右，结束后在显示器输出 Ubuntu 系统桌面。

    设备指示灯说明
    • 绿色 指示灯：点亮代表硬件上电正常

    如果设备上电后长时间没有显示输出（2 分钟以上），说明启动异常，需要通过串口线调试。启动异常排查见 XBurn 手册 启动异常。


进阶用法​

  • 适用于非首次烧录的特定场景。
  • XBurn 除支持烧录全镜像外，还支持 烧录指定区域、备份指定区域、烧录指定分区镜像 功能。

烧录指定区域​

  • 只烧录选中的区域，而非完整的全镜像包。
  • miniboot_flash 位于 Norflash，与所选介质无关，UFS/NVMe 均可勾选；其余区域按「实际存储介质」列与所选介质对应。
区域实际存储介质固件内容镜像
miniboot_flashNorflashNorflash 上的基础启动镜像，包括 HSM/MCU0 等系统组件的镜像img_packages/disk/miniboot_flash.img
miniboot_ufsUFSUFS 上的基础启动镜像，包括 BL31/U-Boot 等系统组件的镜像img_packages/disk/miniboot_ufs.img
ufsUFSUFS 完整镜像，已包含 miniboot_ufsimg_packages/disk/ufs_disk.simg
miniboot_nvmeNVMeNVMe 上的基础启动镜像，包括 BL31/U-Boot 等系统组件的镜像img_packages/disk/miniboot_nvme.img
nvmeNVMeNVMe 完整镜像，已包含 miniboot_nvmeimg_packages/disk/nvme_disk.simg

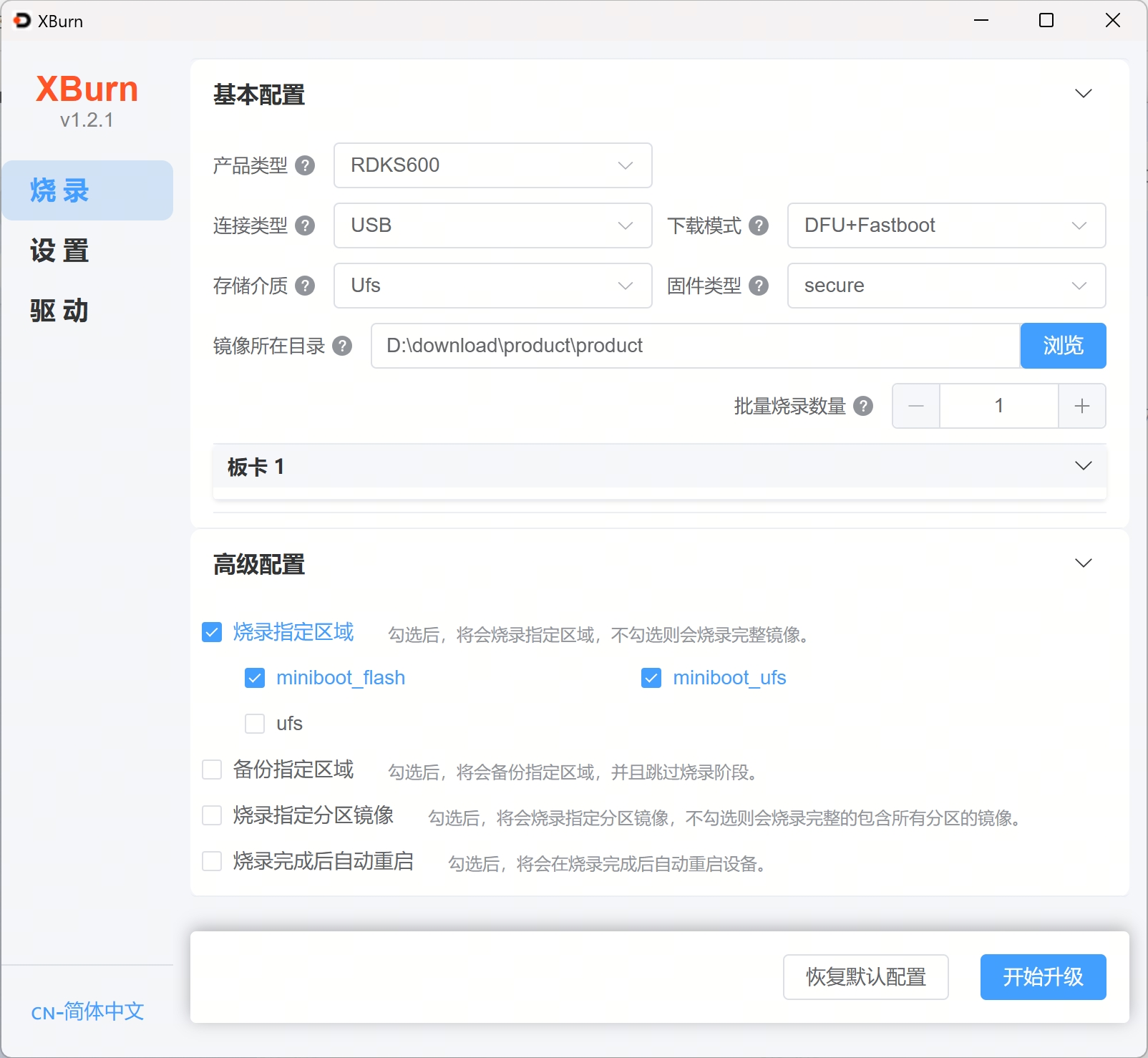

在 烧录全镜像 步骤基础上，展开 高级配置，勾选 烧录指定区域，勾选目标区域（如 miniboot_flash 和 miniboot_ufs），完成烧录并启动验证。

备份指定区域​

备份指定区域的镜像到 PC。miniboot_flash 位于 Norflash，UFS/NVMe 均可备份；其余区域按「实际存储介质」列与所选介质对应。

区域实际存储介质固件内容备份镜像
miniboot_flashNorflashNorflash 完整镜像img_packages/disk/miniboot_flash_backup.img
ufsUFSUFS 完整镜像img_packages/disk/ufs_disk_backup.img
nvmeNVMeNVMe 完整镜像img_packages/disk/nvme_disk_backup.img

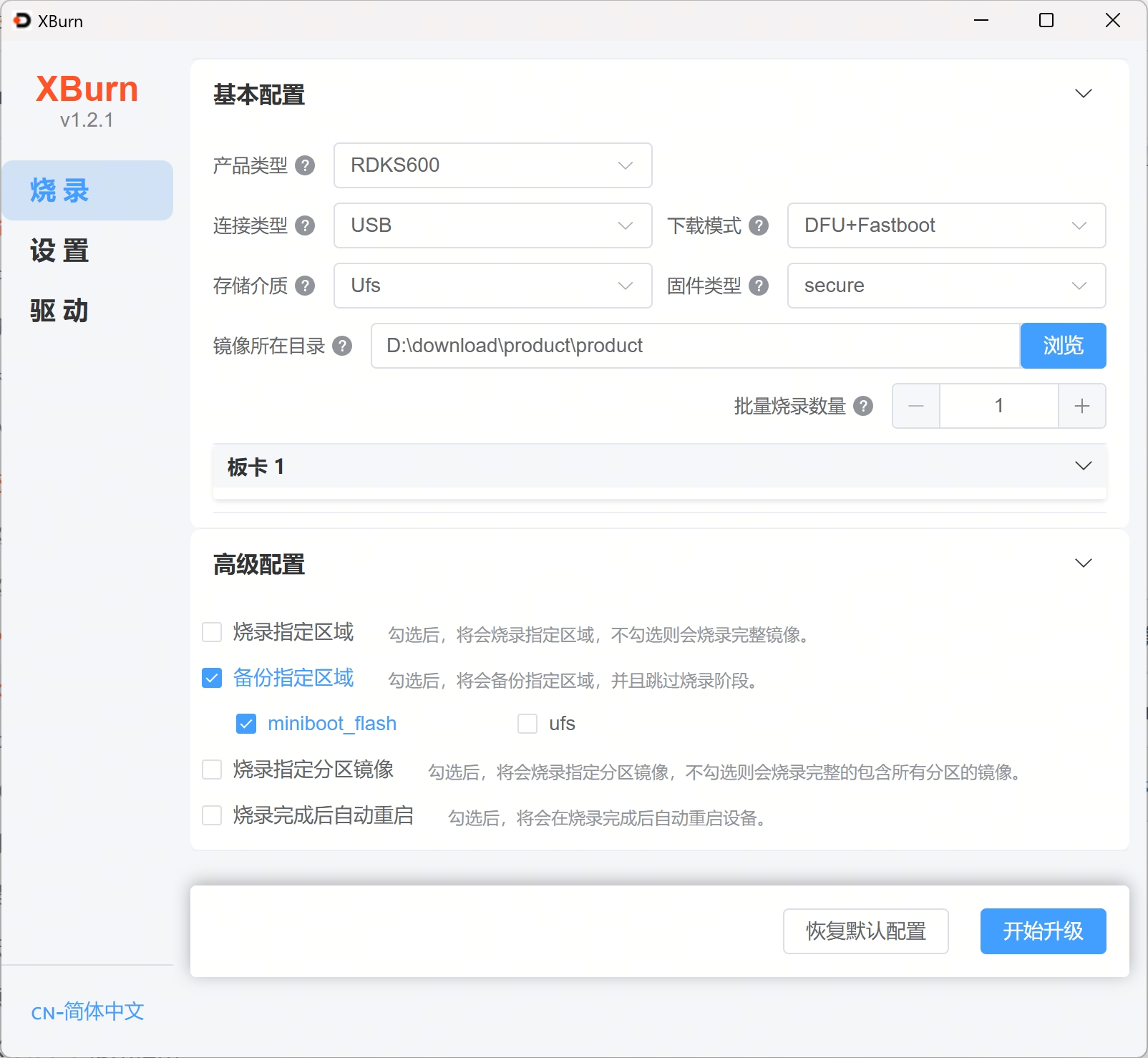

在 烧录全镜像 步骤基础上，展开 高级配置，勾选 备份指定区域，勾选目标区域（如 miniboot_flash）。完成烧录后，打开 img_packages/disk/，查看备份镜像文件 miniboot_flash_backup.img。

注意
  • 数据备份，耗时较长，请耐心等待。
  • 备份镜像再用于烧录时，将文件名中的 _backup 去掉，改成与烧录指定区域相同的文件名（如 ufs_disk_backup.img → ufs_disk.simg）。

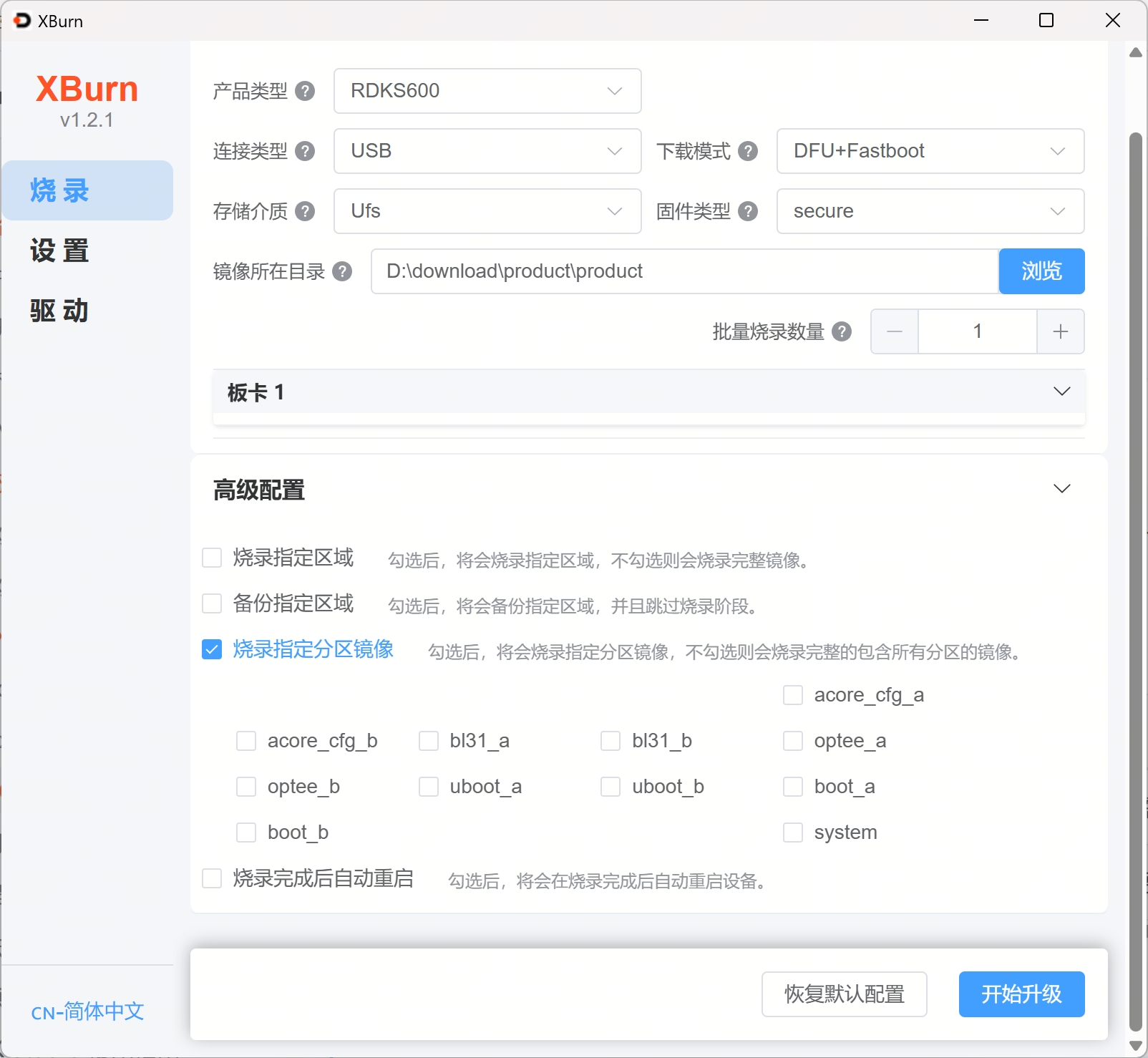

烧录指定分区镜像​

按单个系统组件分区烧录，粒度比 烧录指定区域 更细，是分区级（单个组件分区，如 uboot、boot、system）。

在 烧录全镜像 参数基础上，展开 高级配置，勾选 烧录指定分区镜像，勾选目标分区，完成烧录并启动验证。

勾选后出现的分区选项如下：
