Windows 平台烧录步骤

硬件连接​

使用 Type-C 数据线将 PC 的 USB 接口和开发板的 Type-C 接口相连接。

注意

请确保 Type-C 数据线为高质量数据线，以确保烧录的稳定性。

  1. 带有屏蔽层 。
  2. 长度越短越好 。
  3. 数据传输质量高。

驱动安装与验证​

在使用烧录工具前，Windows 用户需要确认驱动是否已安装。

驱动安装

usb 驱动可通过 Xburn 工具安装

  1. 打开 Xburn 工具。

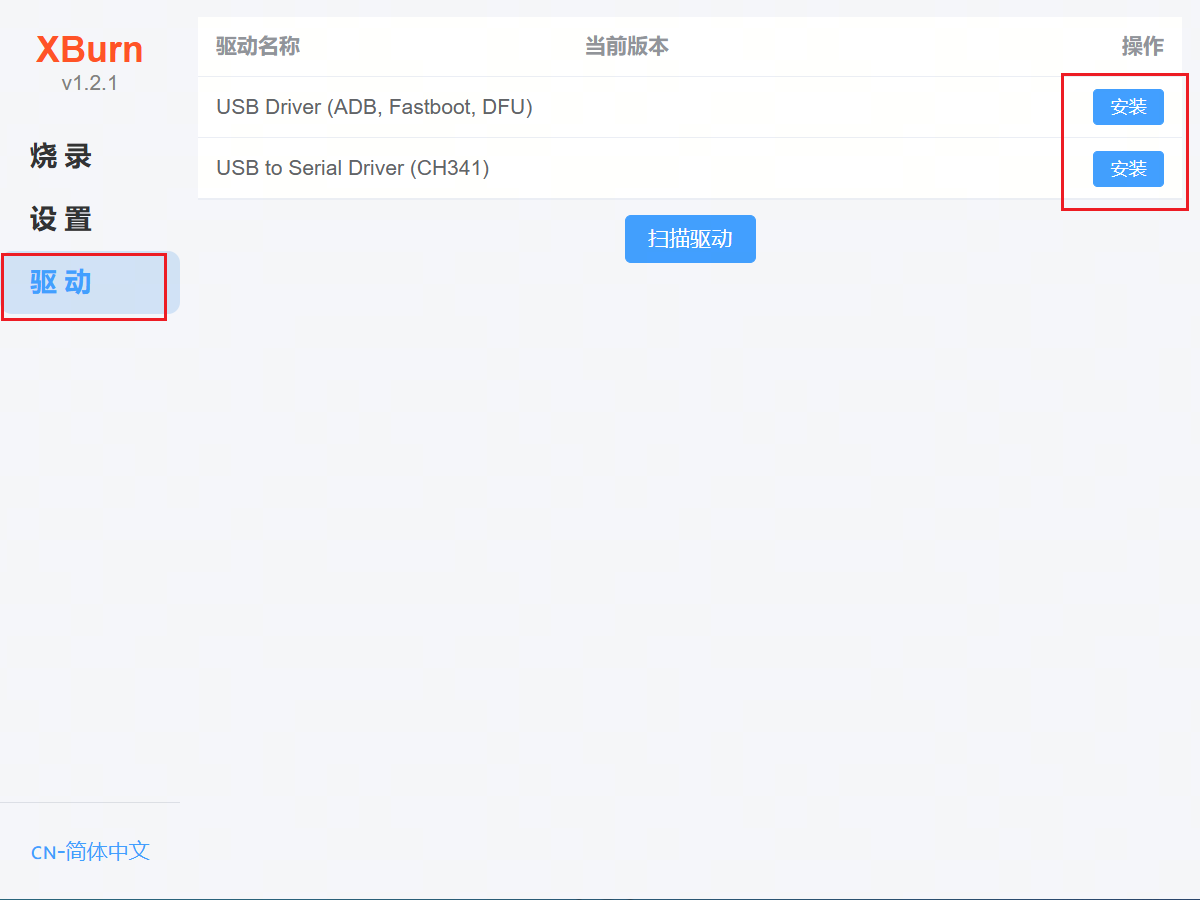

  2. 点击 驱动 页面，Xburn 工具将自动检测 USB 驱动是否安装，如果未安装则显示以下界面，点击 安装 即可。

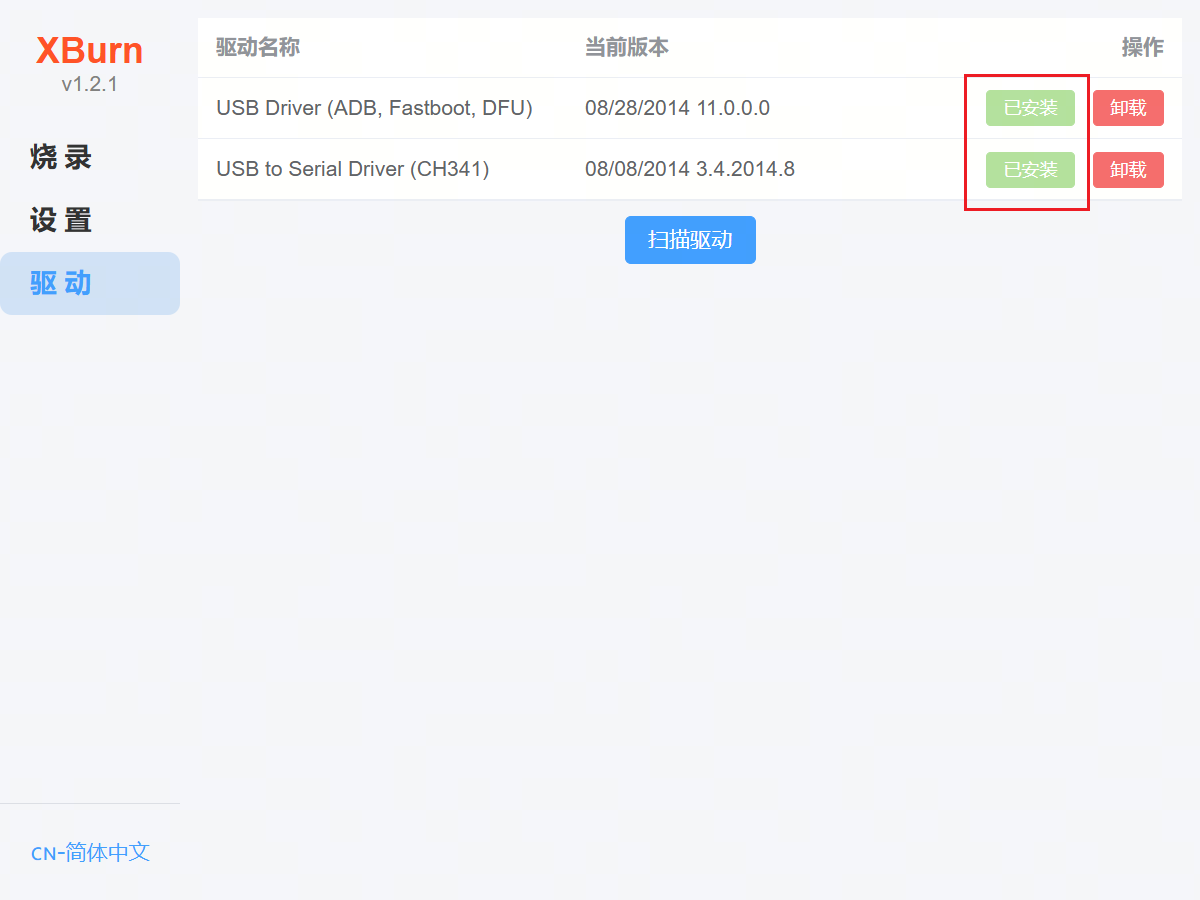

  3. 安装后界面显示如下。

验证驱动安装

  1. 连接 USB 线

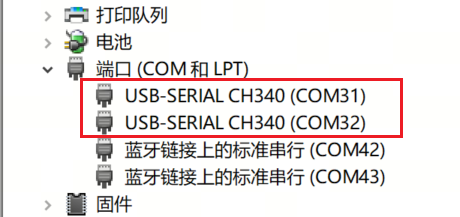

  2. 驱动安装完成后，设备管理器可正常识别串口板端口，如下图：

  3. 下载远程连接工具 Mobaxterm。

  4. 打开MobaXterm工具，点击Session，然后选择Serial，配置端口号，例如COM3，实际使用的串口号以 PC 识别到的串口号为准，设置完成后点击 OK。

    串口配置参数如下：

    配置项参数值
    波特率（Baud rate）921600
    数据位（Data bits）8
    奇偶校验（Parity）None
    停止位（Stop bits）1
    流控（Flow Control）无

  5. 开发板上电后立刻长按空格键，进入 uboot 命令行模式，输入 fastboot 0，让开发板进入 fastboot 模式：

  6. 成功安装驱动后，设备管理器会显示 Android Device 设备，如下图：

    如果未成功安装驱动时，设备管理器会提示存在 USB download gadget 的未知设备，如下图：

系统烧录​

全镜像烧录​

DFU-Fastboot 烧录​

注意
  • 目前需要将 SW3开关拨至 [从板载 eMMC 启动]，暂时不支持从 M.2 NVMe 固态硬盘启动。
  • windows pc 上 Xburn 工具 需要在驱动安装成功后才能使用，使用前请确保驱动安装成功。

使 RDK S100 进入 DFU 启动模式

  1. 将 SW1 拨码至 ↑，关闭电源
  2. 将 SW2 拨码至 ↑，进入 Download 模式
  3. 将 SW1 拨码至 ▽，开启电源
  4. 如果DOWNLOAD灯亮，则进入 DFU 模式，否则按下K1复位系统。

使用 Xburn 进行烧录

设置方法如下：

  • 选择产品型号: RDKS100

  • 连接模式: usb, 下载模式: DFU+Fastboot

  • 介质存储: emmc, 固件类型: secure

  • 镜像所在目录：点击浏览选择固件所在 product 文件夹

  • 点击开始升级，设备上电并等待升级完成

  • 升级完成后，关闭电源，将烧录开关向下拨动后(从 DFU 模式退出)，重新上电。

Fastboot 烧录​

注意

  • Fastboot 使用正常启动模式。

  • 需保证系统 U-boot 正常启动并进入 Fastboot。

使 RDK S100 进入 Fastboot 模式

可以通过两种方式进入 Fastboot

  • 自动进入 Fastboot : 系统启动后自动生成 ADB 设备，Xburn 检测 ADB 设备并下发命令让板端进入 Fastboot
  • 手动进入 Fastboot : 板端启动进入 uboot，输入 fastboot 0 进入 Fastboot

使用 Xburn 进行 Fastboot 烧录

设置方法如下：

  • 选择产品型号: RDKS100

  • 连接模式: usb, 下载模式: Fastboot

  • 介质存储: emmc, 类型: secure

  • 镜像所在目录：点击浏览选择固件所在 product 文件夹

  • 点击开始升级，设备进入 Fastboot 模式并等待升级完成

  • 升级完成后重新上电。

指定区域烧录​

烧录区域说明​

RDK S100 支持通过 Xburn 烧录指定区域，支持的烧录区域如下

区域存储介质
固件内容
镜像
miniboot_flashNorflashNorflash 上的基础启动镜像，包括 HSM/MCU0 等系统组件的镜像img_packages/disk/miniboot_flash.img
miniboot_emmceMMCeMMC 上的基础启动镜像，包括 BL31/Uboot 等系统组件的镜像img_packages/disk/miniboot_emmc.img
emmceMMCeMMC 完整镜像，已包含 miniboot_emmcimg_packages/disk/emmc_disk.img

使用 Xburn 指定区域烧录​

以指定烧录 miniboot_flash 和 miniboot_emmc 为例

设置方法如下：

  • 选择产品型号: RDKS100

  • 连接模式: usb, 下载模式: DFU+Fastboot

  • 介质存储: emmc, 类型: secure

  • 镜像所在目录：点击浏览选择固件所在 product 文件夹

  • 高级配置: 勾选 烧录指定区域，勾选 miniboot_flash 和 miniboot_emmc

  • 点击开始升级，设备上电并等待升级完成

指定区域备份​

备份区域说明​

RDK S100 支持通过 Xburn 备份指定区域，支持的备份区域如下

区域存储介质
固件内容
备份镜像路径
miniboot_flashNorflashNorflash 完整镜像img_packages/disk/miniboot_flash_backup.img
emmceMMCeMMC 完整镜像img_packages/disk/emmc_disk_backup.img

使用 Xburn 指定区域备份​

以指定备份 miniboot_flash 为例

设置方法如下：

  • 选择产品型号: RDKS100

  • 连接模式: usb, 下载模式: DFU+Fastboot

  • 介质存储: emmc, 类型: secure

  • 镜像所在目录：点击浏览选择备份镜像所在 product 文件夹

  • 高级配置: 勾选 备份指定区域，勾选 miniboot_flash

  • 点击开始升级，设备上电并等待操作完成

  • 操作完成后，打开 img_packages/disk/，查看备份镜像文件 miniboot_flash_backup.img

注意
  • 对于整个存储介质数据备份，耗时较长，请耐心等待备份结束。
  • 备份镜像格式为 .img 格式，烧录时需要选择 .simg 格式的文件，直接将备份镜像文件的后缀 .img 替换为 .simg 即可。

启动系统​

首先保持开发板断电，并通过 HDMI 线缆连接开发板与显示器，最后给开发板上电。

系统首次启动时会进行默认环境配置，整个过程持续 45 秒左右，配置结束后会在显示器输出 Ubuntu 系统桌面。

开发板指示灯说明
  • 绿色 指示灯：点亮代表硬件上电正常

如果开发板上电后长时间没有显示输出（2 分钟以上），说明开发板启动异常。需要通过串口线进行调试，查看开发板是否正常。

Ubuntu Desktop 版本系统启动完成后，会通过 Display 传输接口在显示器上输出系统桌面，如下图：
