1.2.2.1 全镜像烧录

全镜像烧录是指将完整的操作系统镜像写入存储介质（通常为 SD 卡或 eMMC）的过程。该过程主要用于为开发板提供运行环境，包括用户空间应用、驱动程序及基础软件服务。

注意事项
  • 禁止带电时拔插除 USB、HDMI、网线之外的任何设备。
  • RDK X3 Module 通过载板上的 DC 接口供电，推荐使用配件清单中推荐的 12V/2A 适配器。
  • 请不要使用电脑 USB 接口为开发板供电，否则会因供电不足造成开发板异常断电、反复重启等异常情况。

系统启动介质​

RDK X3 Module 板载 eMMC，支持 Micro SD 存储卡和 eMMC 作为系统启动介质，烧录时可选择将系统烧录进 Micro SD 存储卡或 eMMC。

  • 准备至少 8GB 容量的 Micro SD 存储卡，以便满足 Ubuntu 系统、应用功能软件对存储空间的需求。
  • SD 读卡器。

烧录工具​

RDK X3 Module 可借助 PC 端工具 RDK Studio 和 Rufus 来完成 Ubuntu 系统的烧录工作。

RDK Studio 工具​

  • 支持使用 “本地已有镜像” 和 “烧录时在线下载镜像” 两种方式。
  • 支持 Windows、Linux、Mac 系统。
  • 支持 Micro SD 存储卡烧录。
  • 支持 eMMC 烧录，采用 UMS 方式。

下载地址​

[点击此处] 进入 RDK Studio 下载页面，根据使用平台选择安装包版本，建议选用 User Installer。

安装方法​

Windows 系统

双击下载的 .exe 安装包文件即可自动安装完成并打开应用。

Linux 系统

在安装包目录中的终端执行 sudo dpkg -i 安装包命令即可等待完成安装，安装示例如图所示。

Mac 系统

双击安装包，随即会出现一个弹窗，单击并按住图标拖到 Applications 图标中。

Rufus 工具​

  • 支持使用 “本地已有镜像”。
  • 支持 Windows 系统。
  • 支持 Micro SD 存储卡烧录。
  • 支持 eMMC 烧录，采用 UMS 方式。

下载地址​

[点击此处] 进入 Rufus 官网，根据使用平台选择工具版本。

安装方法​

双击下载的 .exe 安装包文件即可自动安装完成并打开应用。

镜像下载​

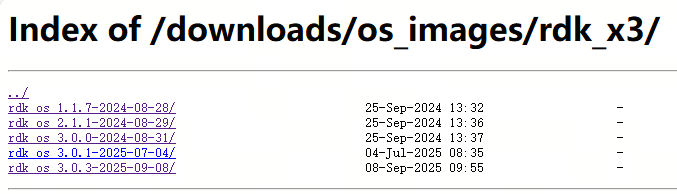

  1. [点击此处] 下载镜像，选择 RDK X3 镜像。

    镜像说明

    • RDK X3 目前提供 Ubuntu 20.04/22.04 系统镜像，支持无桌面 Server 版本系统和带有桌面的 desktop 版本系统:

      • desktop 版本：带有桌面的 Ubuntu 系统，可以外接屏幕、鼠标操作。
      • server 版本：无桌面的 Ubuntu 系统，可以通过串口、网络远程连接操作。

    • RDK X3 出厂已经烧写测试版本系统镜像，为确保使用最新版本的系统，建议参考本文档完成最新版本系统镜像的烧写。

      • 3.X.X 版本（Ubuntu 22.04）：基于 RDK Linux 开源代码包制作，支持 RDK X3、RDK X3 Module 开发套件。
      • 2.X.X 版本（Ubuntu 20.04）：基于 RDK Linux 开源代码包制作，支持 RDK X3、RDK X3 Module 开发套件。
      • 1.X.X 版本：RDK X3 历史版本，仅支持 RDK X3，解压后系统镜像名为 system_sdcard.img。

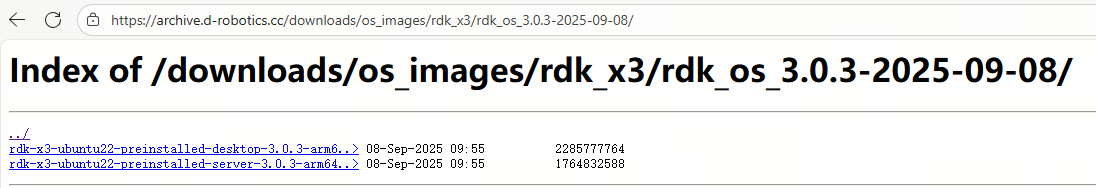

  2. 进入所选版本目录，以下载 3.0.3 版本的系统镜像为例，选择 “server” 版本镜像或 “desktop” 版本镜像，点击下载。

  3. 下载完成后，解压出 Ubuntu 系统镜像文件，如 rdk-x3-ubuntu22-preinstalled-desktop-3.0.3-arm64.img。

系统烧录步骤​

烧录 SD 卡​

使用 RDK Studio 工具​

RDK Studio 工具提供烧录系统功能，并且可以连接设备并进行管理，支持在 Windows、Linux、Mac 平台上使用，详细步骤参见 使用 RDK Studio 烧录系统。

使用 Rufus 工具​

烧录步骤与 RDK X3 系统烧录步骤 相同。

烧录 eMMC​

驱动检查​

在使用烧录工具前，Windows 用户需要按照以下步骤确认驱动是否已安装。

  1. 将载板的 Micro USB 接口（烧录口）通过 USB 线与 PC 连接，接口位置参考下图。

  2. 给设备上电，观察电脑设备管理器端口状态，如出现 USB download gadget 未知设备时，需要更新设备驱动。

驱动下载与安装​

  1. [点击此处] 下载并解压驱动包 android_hobot.zip。

  2. 进入解压后的目录，以管理员身份运行 5-runasadmin_register-CA-cer.cmd，完成驱动程序的注册。

  3. 双击 USB download gadget 未知设备，选择驱动包解压目录，然后点击下一步。

  4. 驱动安装完成后，设备管理器会显示 fastboot 设备 Android Device。

烧录系统​

  1. 使用跳线帽将 RDK X3 Module 载板切换到 3.3V 供电。

  2. 第一次使用载板的 Micro USB 接口（调试串口）时请 [点击此处] 下载安装 CH340 驱动，将载板的 Micro USB 接口（调试串口）通过 USB 线与 PC 连接，接口位置参考下图。

  3. 将载板的 Micro USB 接口（烧录口）通过 USB 线与 PC 连接。

  4. 下载远程连接工具 MobaXterm。

  5. 打开 MobaXterm 工具，点击 Session，然后选择 Serial，配置端口号（例如 COM3，实际使用的串口号以 PC 识别到的串口号为准），设置完成后点击 OK。

    串口配置参数如下：

    配置项参数值
    波特率（Baud rate）921600
    数据位（Data bits）8
    奇偶校验（Parity）None
    停止位（Stop bits）1
    流控（Flow Control）无

  6. 开发板上电后立刻长按空格键，进入 U-Boot 命令行模式。

  7. 在 U-Boot 中执行 watchdog off 关闭看门狗，防止设备重启；执行 ums 0 mmc 0，将板载 eMMC 设备（设备号 0）通过 USB OTG 接口 0 映射为 USB Mass Storage 设备，使得主机系统可以将其识别为标准 U 盘，从而进行直接读写或烧录操作。

    watchdog off
    ums 0 mmc 0

  8. PC 识别到标准 U 盘即 RDK X3 Module 的 eMMC 分区。

使用 RDK Studio 工具​

烧录时，在 “选择存储设备” 步骤中选择识别到的标准 U 盘，烧录步骤参见 使用 RDK Studio 烧录系统。

使用 Rufus 工具​

打开 Rufus 工具，在 “设备” 下拉框中选择对应的盘符作为目标设备，其余步骤与 RDK X3 使用 Rufus 烧录 一致，完成镜像烧录。

imagex3md-ums4

注意

如烧录过程发生中断，请按照上述步骤重新进行。
